教学演示用小布雷泽引擎结构模型

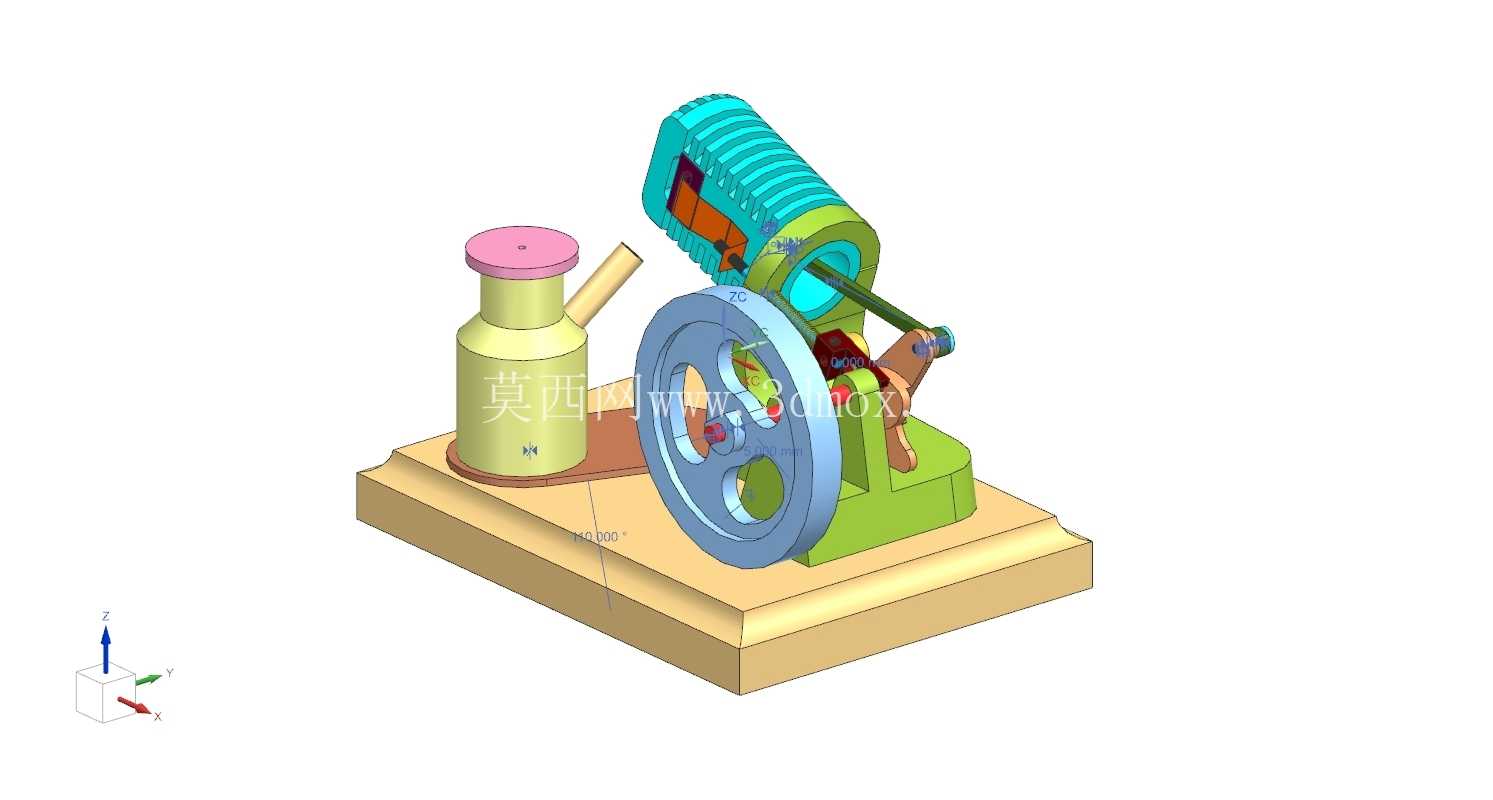

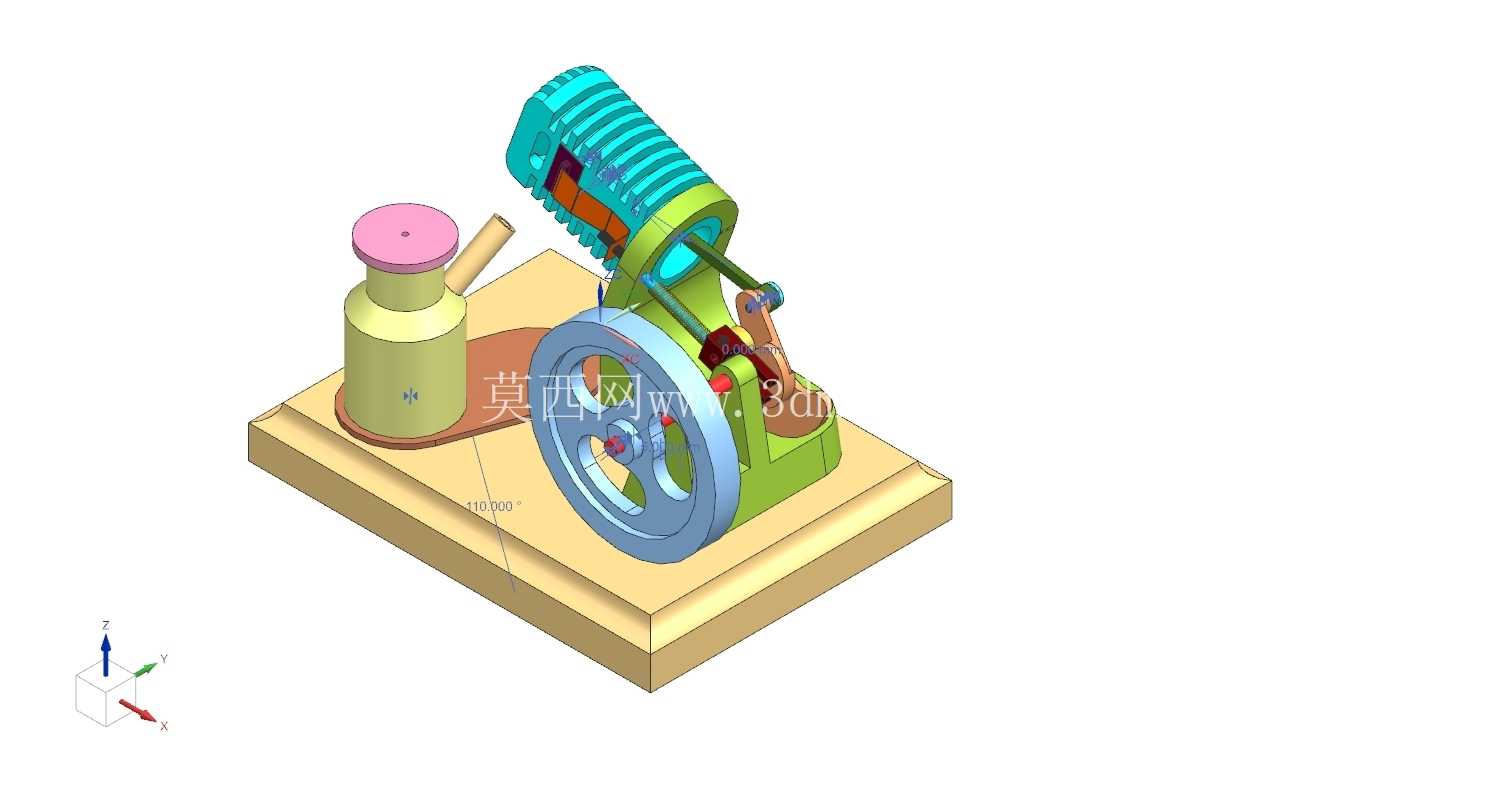

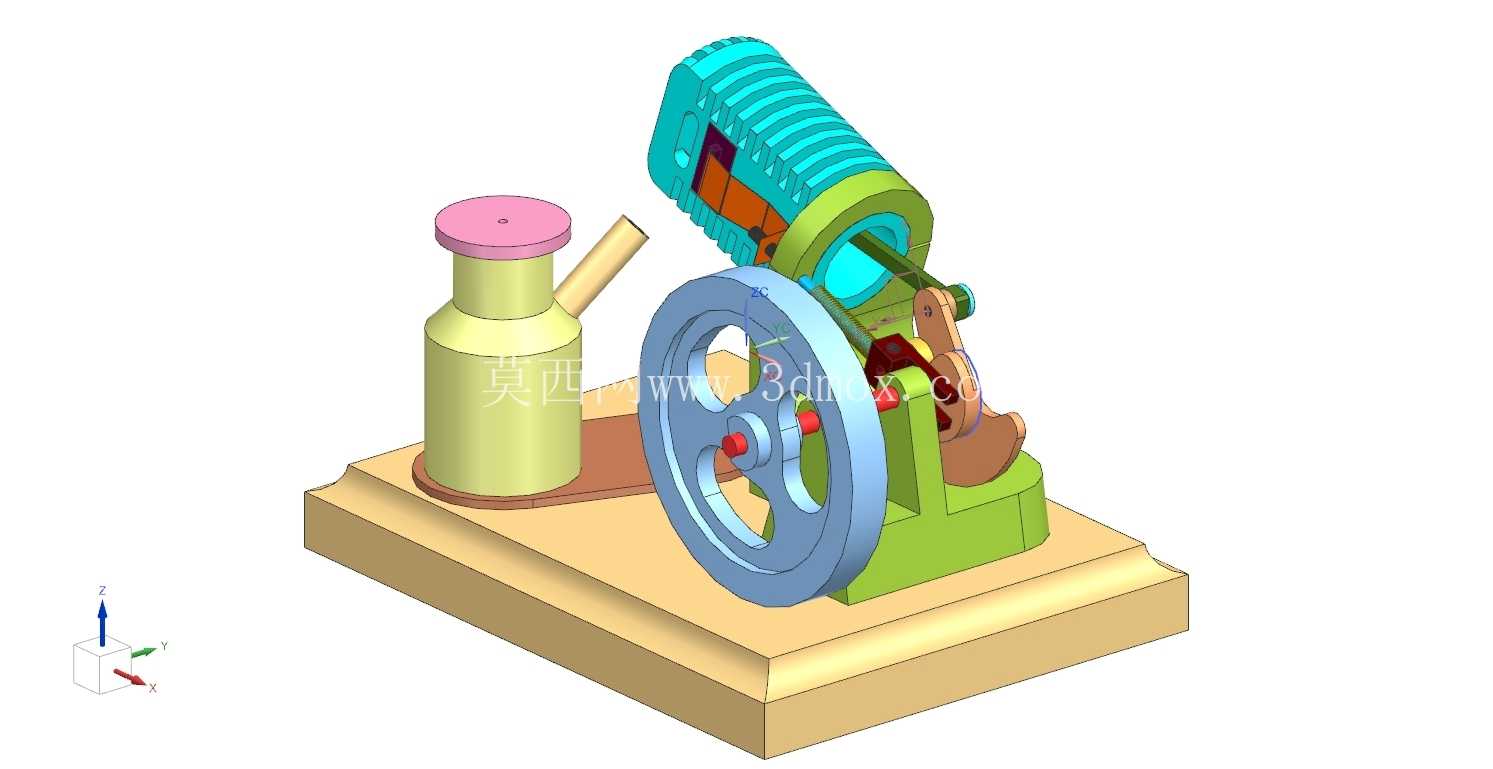

这套小布雷泽引擎结构模型，核心定位是机械原理教学场景下的实体演示载体，区别于量产工业发动机的复杂附属结构，整体做了教学适配的简化设计，能让学习者直观观察往复式动力装置的完整动力传递路径。从实际应用场景来看，这类模型常出现在中职、高校的机械原理课堂、工程实训中心，以及青少年科创教育的机械认知环节，不需要配套燃油、点火等复杂外围系统，仅通过手动拨动大直径飞轮即可完成完整的冲程动作演示，规避了真实内燃机运转时的高温、高速风险，适合近距离观察内部构件的运动配合关系。

从功能特性上看，模型完整还原了布雷泽引擎的核心运动逻辑：飞轮端的旋转动力通过曲柄连杆机构转化为活塞的往复直线运动，缸体侧部配套的仿真供油壶结构还原了传统小型引擎的供油布局，缸体上部的散热鳍片结构既还原了真实引擎的散热设计特征，也在模型层面做了视觉辨识度区分，各运动副之间预留了合理的装配间隙，手动驱动时无卡滞、无运动干涉，能连续完成进气、压缩、做功、排气四个冲程的动作循环，每个构件的运动轨迹都完全暴露在可视范围内，不需要拆解外壳就能观察到曲柄转角与活塞位置的对应关系。

设计思路上，整套模型采用模块化拆分逻辑，底座为一体化平整安装基座，所有核心构件都通过定位止口安装在基座上，不需要额外的复杂工装即可完成拆装，方便教学场景下的装配练习：飞轮采用大直径轮辐式结构，既降低了手动驱动的所需力矩，也利用飞轮的转动惯量让整个运动过程更平顺；缸体部分做了半剖视的可视化处理，活塞、连杆、曲柄销的配合位置完全外露，学习者可以直接观察到活塞在上止点、下止点时的连杆摆角变化，以及配气机构与活塞运动的时序配合关系；侧置的供油壶采用独立安装座固定，与缸体之间通过仿真管路连接，还原了小型引擎的供油路径布局，同时不会干扰核心运动构件的动作。

从外形尺寸与安装边界来看，整套模型的安装基准为底部的矩形木质基座，基座边缘做了倒角处理，放置在普通实验台面上即可稳定使用，不需要额外的螺栓固定；整体横向最大尺寸不超过常规A3图纸幅面，纵向高度适配日常坐姿的观察视线，不需要垫高即可清晰看到所有构件的运动状态；各突出构件比如飞轮轮缘、供油壶壶嘴、缸体散热鳍片的外边缘都做了圆角处理，教学使用过程中不会出现尖锐边角划伤的风险；所有运动构件的运动包络都在基座的投影范围内，手动驱动飞轮时不会出现构件超出基座边界与周边物体干涉的问题，适合在桌面级教学场景下摆放使用。

在结构细节处理上，曲柄与连杆的连接采用销轴定位，配合小直径轴套减少转动摩擦，反复演示操作也不会出现明显的磨损松旷；活塞与缸体的配合预留了合理的间隙，既不会因为间隙过大出现晃动，也不会因为间隙过小导致卡滞；飞轮与曲轴的连接采用平键定位，保证转动过程中飞轮与曲轴同步运转，不会出现相对滑动；缸盖部分采用醒目的粉色端盖做区分，方便学习者快速识别燃烧室位置，与浅绿色的缸体、浅蓝色的飞轮形成明显的视觉区分，远距离观察也能快速分辨各功能模块的边界。这类模型虽然不具备真实内燃机的动力输出能力，但在机械原理认知层面，能把抽象的曲柄连杆运动、四冲程循环逻辑转化为可直接观察、可手动操作的实体结构，帮助学习者快速建立往复式动力机械的空间结构认知，避免纯二维图纸学习带来的空间想象偏差，也可作为机械建模练习的参考案例，帮助建模者掌握运动机构的装配约束、运动干涉检查的基本方法。
