连体防丢式饮料瓶盖结构设计

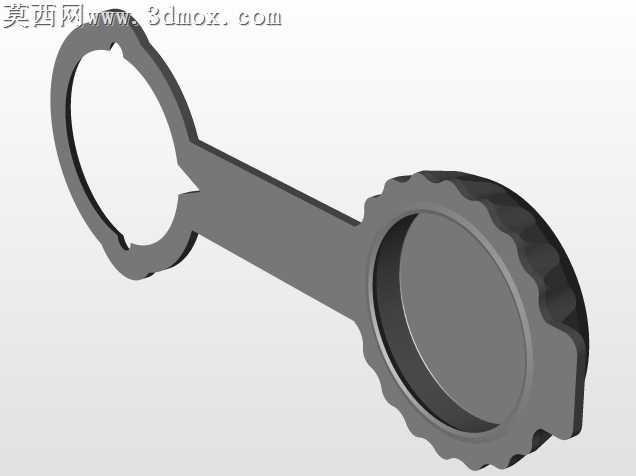

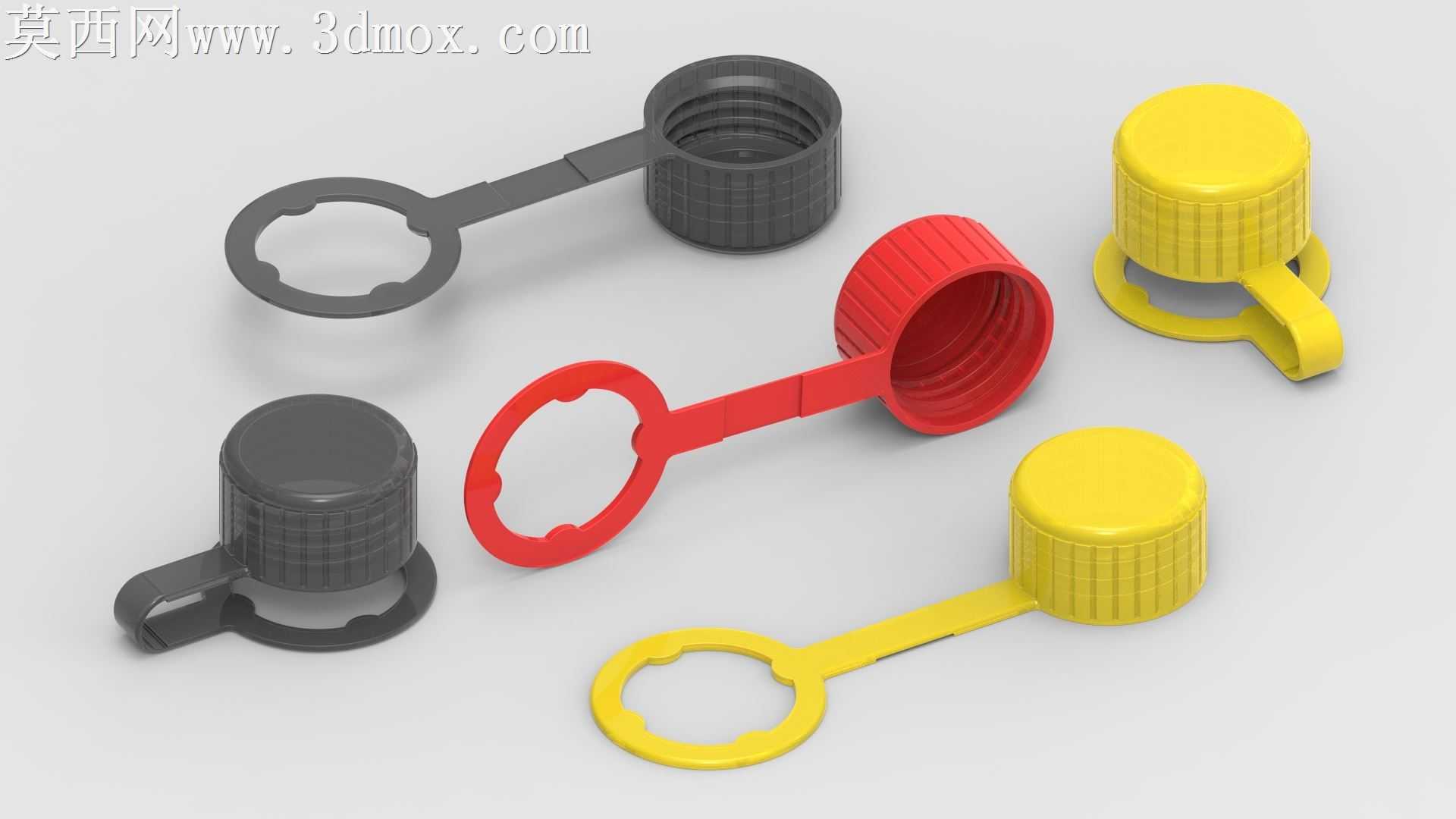

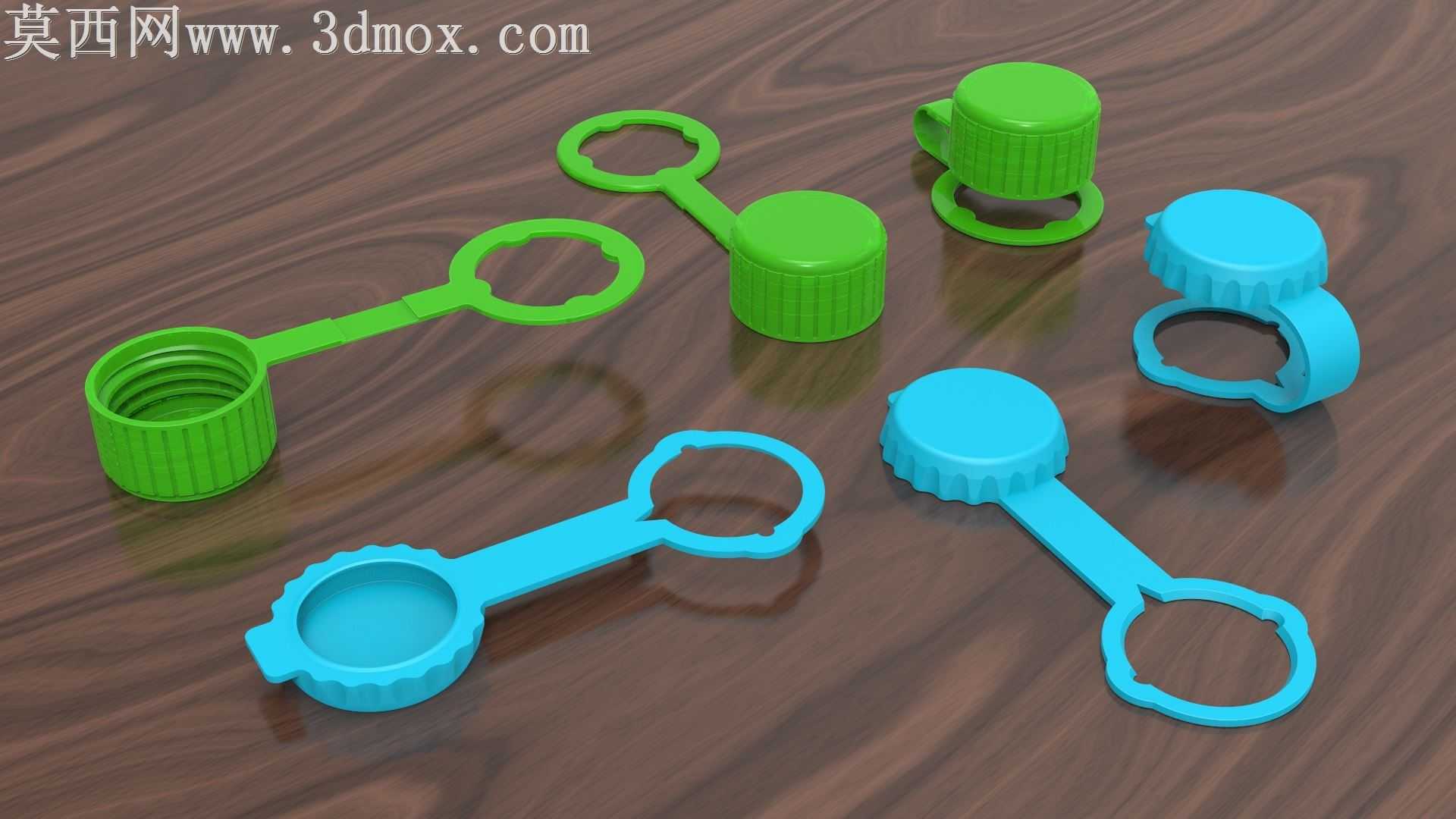

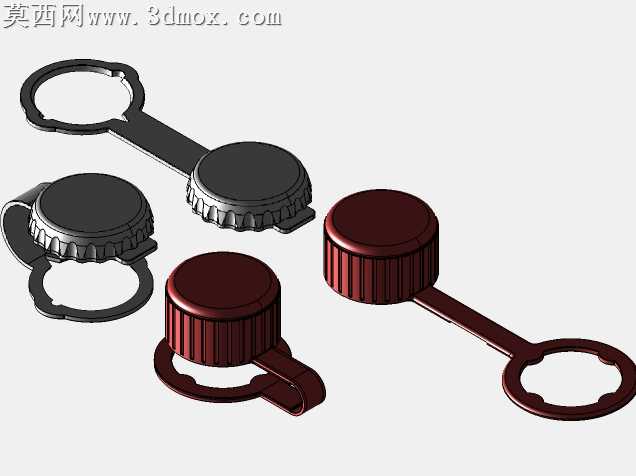

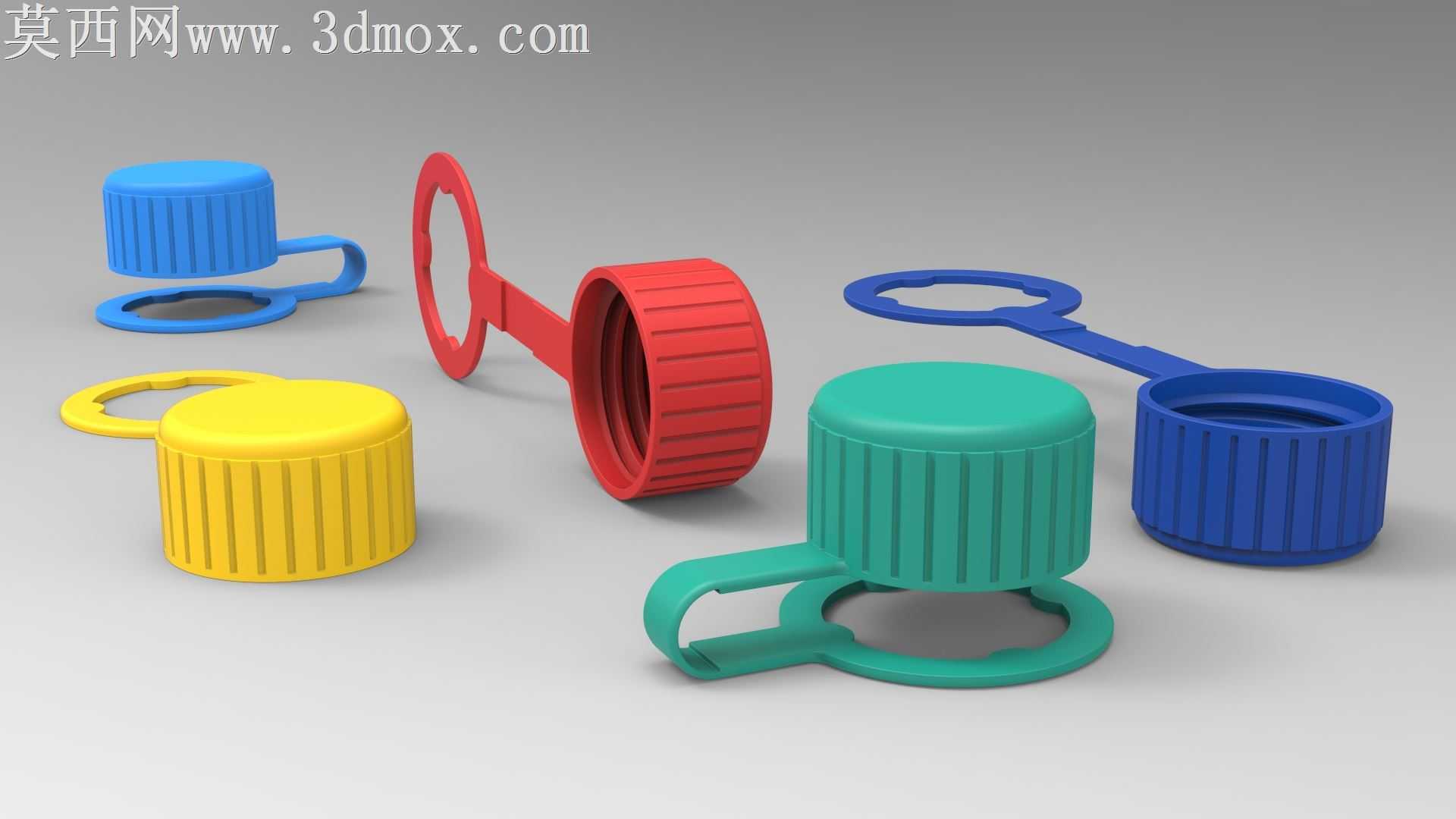

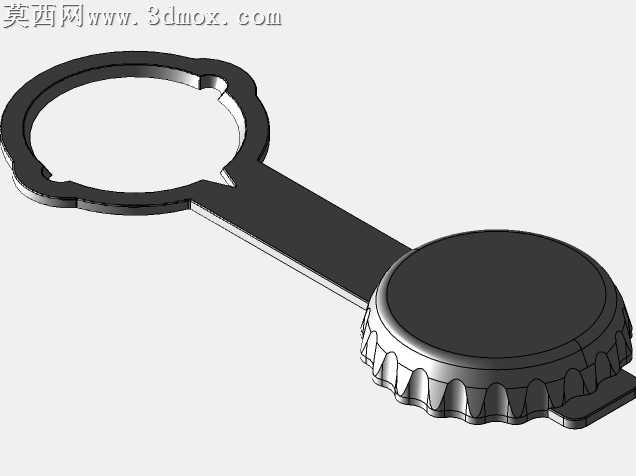

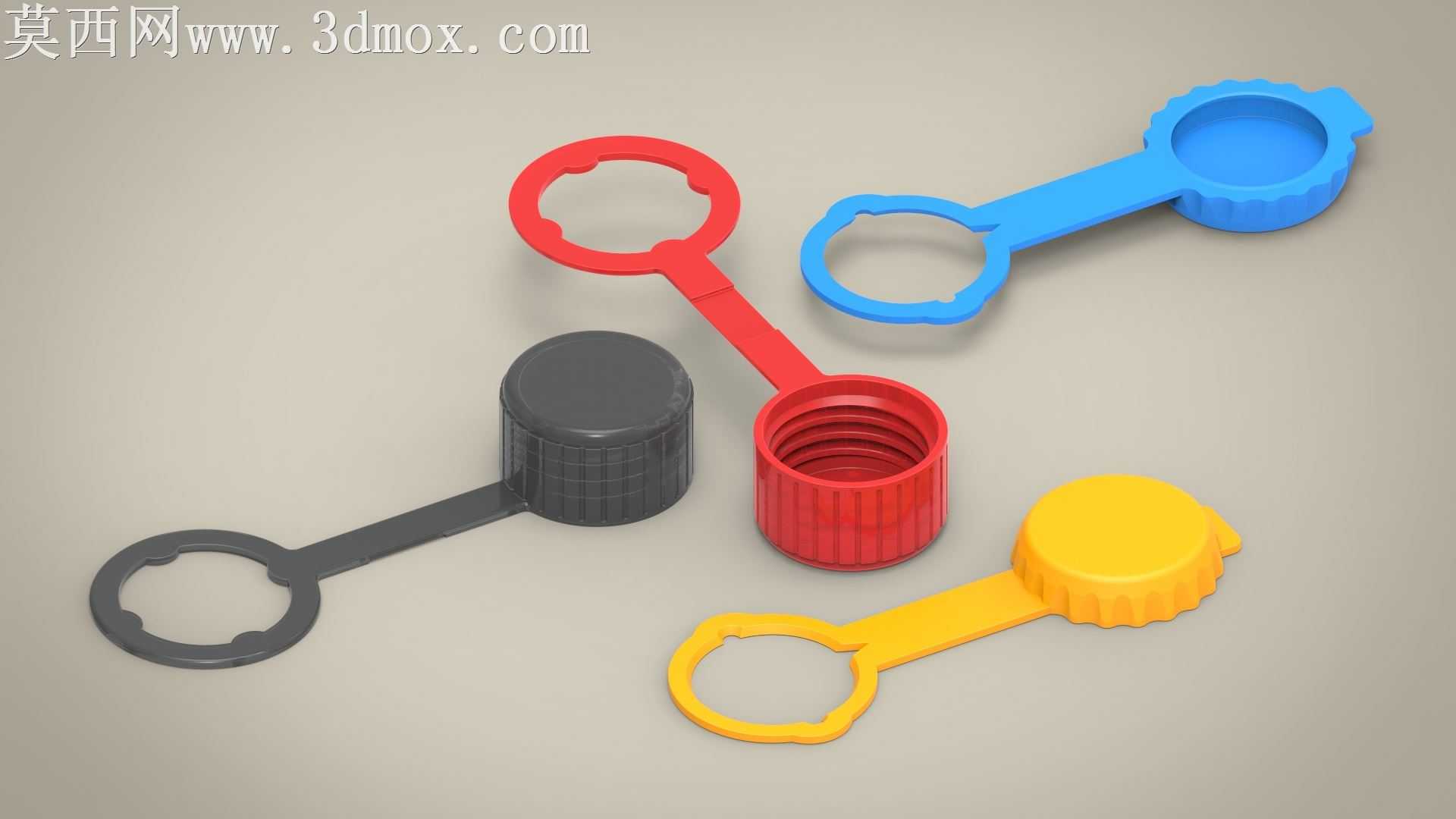

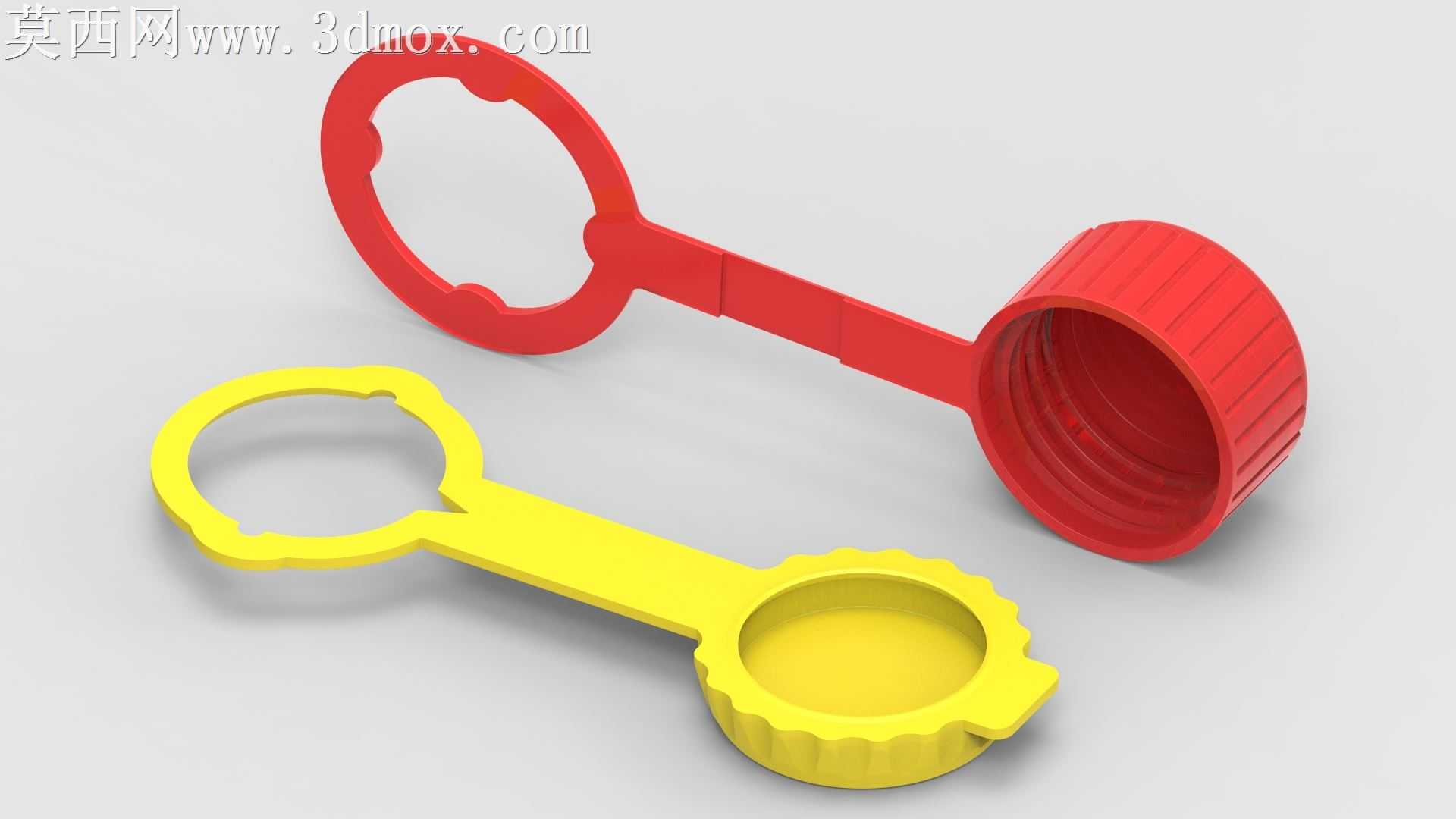

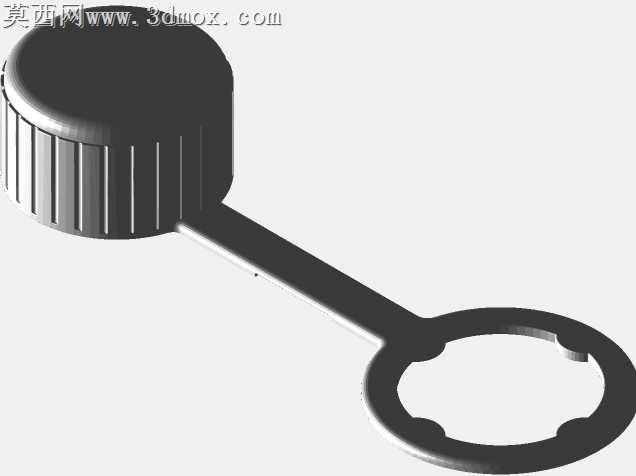

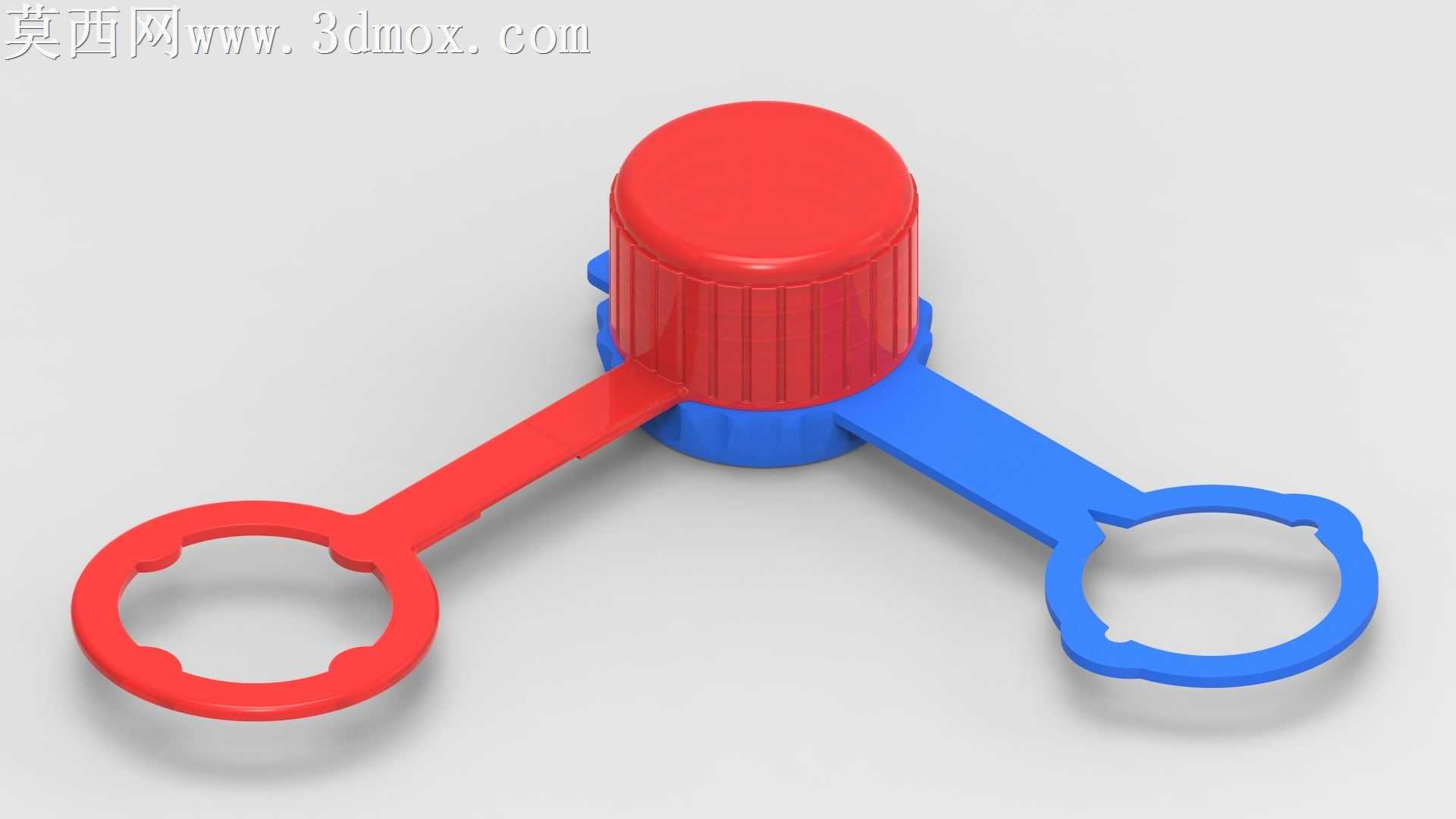

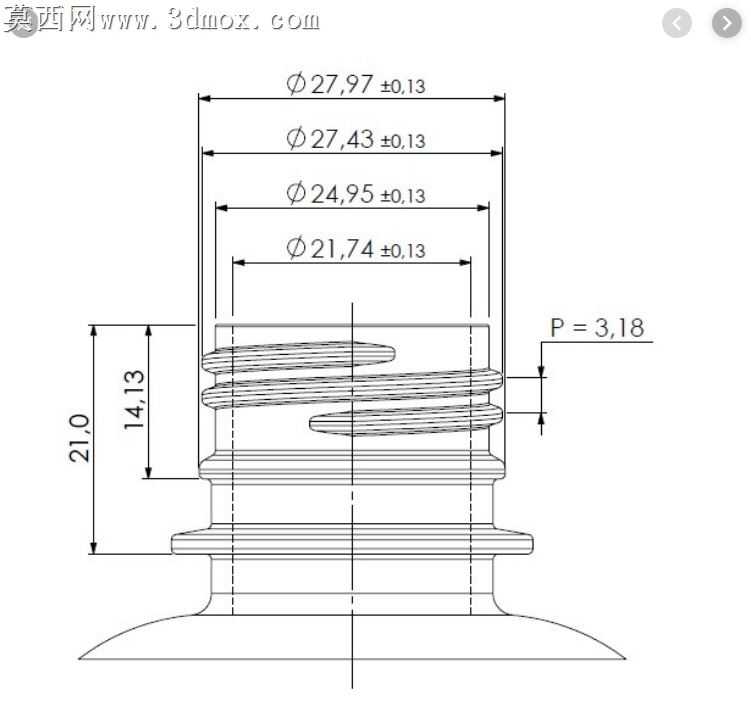

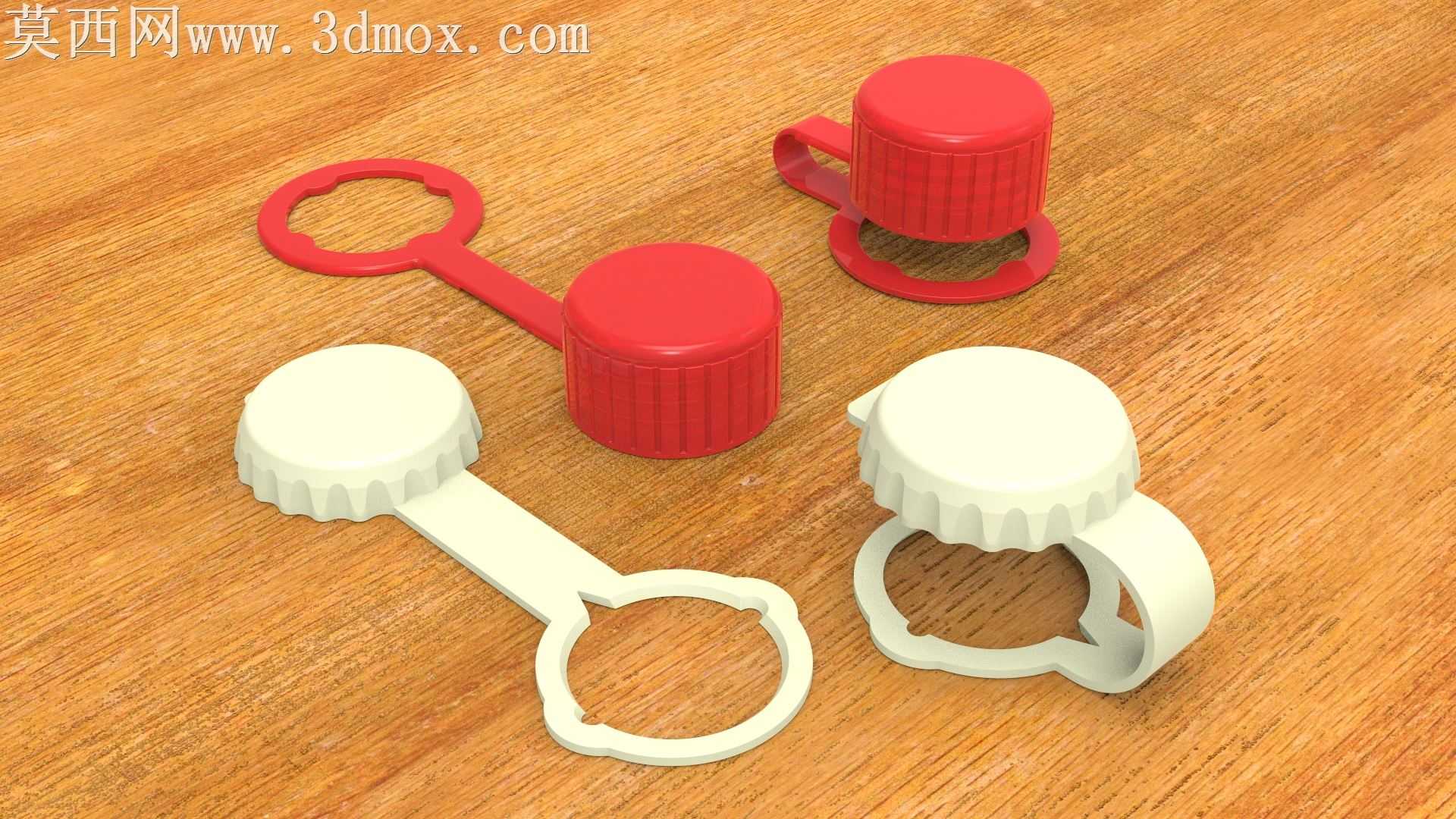

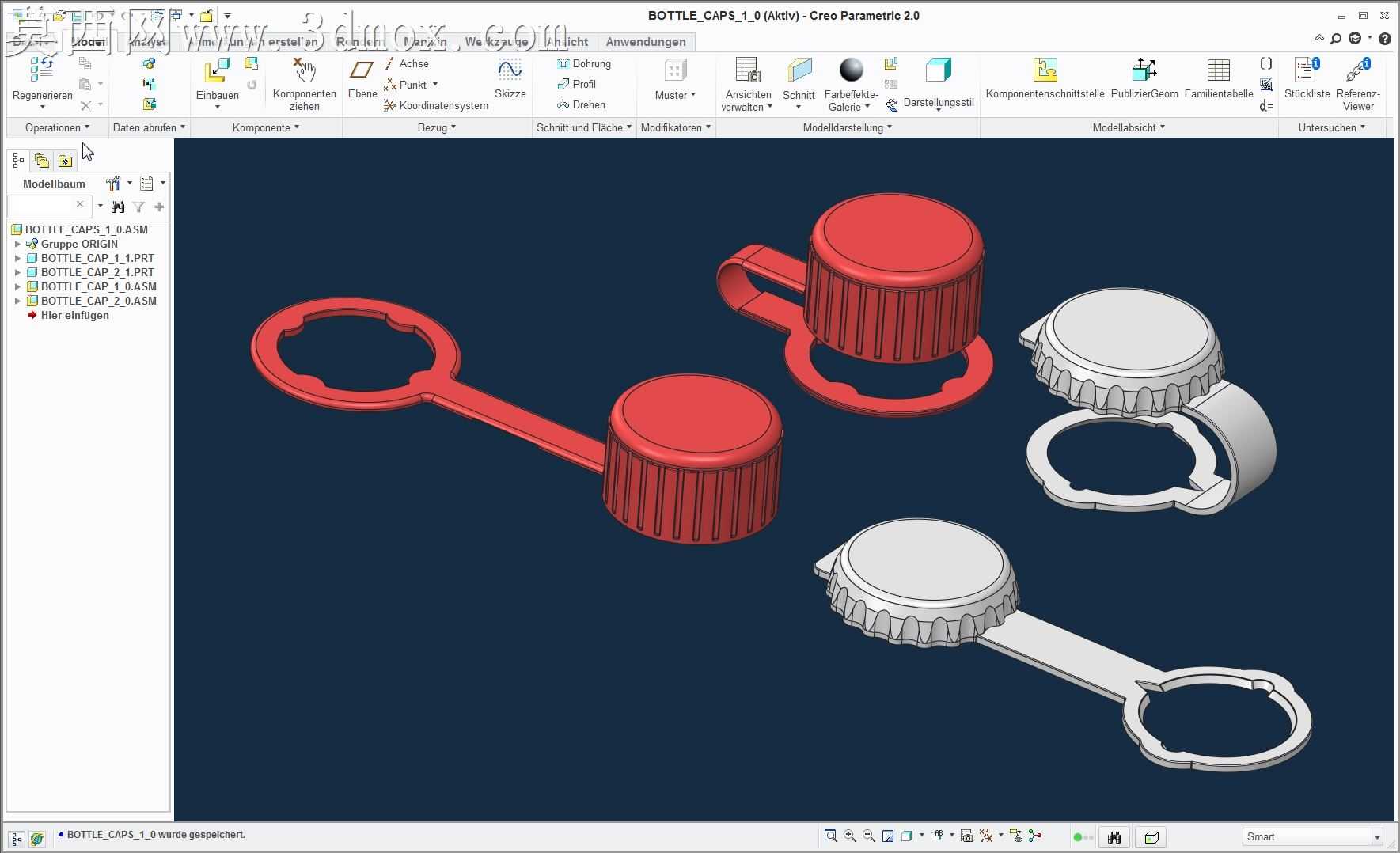

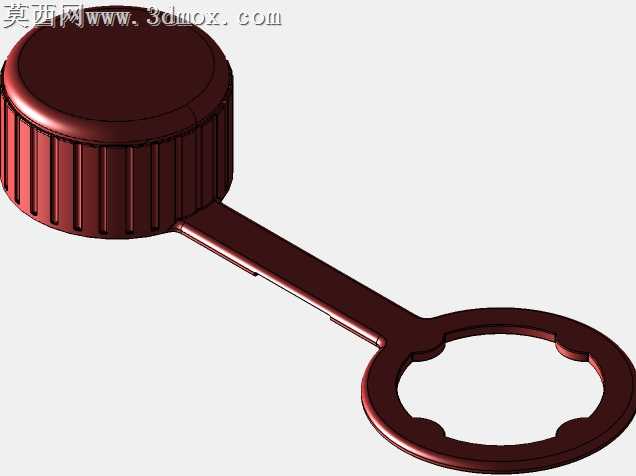

本次设计的两款连体防丢瓶盖，围绕日常使用中瓶盖易丢失、开启后无处放置的痛点展开三维建模设计，整体建模过程严格遵循注塑件的生产工艺要求，兼顾结构实用性与3D打印适配性。建模阶段首先完成基础瓶盖主体的参数化搭建：针对适配皇冠软木塞瓶口的款式，还原了瓶盖顶部的密封平面、侧壁的防滑竖纹/齿纹结构，同时在瓶盖侧部延伸出可弯曲的柔性连接带，连接带末端设计为与瓶口颈部适配的卡环结构，卡环采用开口式弹性设计，可直接卡套在瓶口瓶颈处，实现瓶盖与瓶身的永久连接，避免开启后瓶盖遗失；针对适配带螺纹标准瓶口的款式，瓶盖内部按照28mm PCO瓶口的标准螺纹参数建模，设置侧面角度60度、螺距3.18mm的内螺纹结构，保证与瓶口的旋合密封性能，同样搭配一体式连接带与瓶颈卡环，卡环与连接带的过渡位置做了圆角应力释放处理，避免反复弯折出现断裂。材质设置上，两款瓶盖均选用聚丙烯（PP）材质进行渲染表现，分别赋予正红色与米白色的哑光塑料质感，还原日常食品接触级塑料件的视觉效果，连接带部分适当调整材质的柔韧度参数，模拟PP材料可反复弯折的物理特性。渲染场景选用木质纹理桌面作为承载面，搭配柔和的漫反射光照，清晰呈现瓶盖侧壁防滑纹理、连接带弯折弧度、卡环开口结构的细节，同时输出不同角度的渲染视图，完整展示两款瓶盖的装配形态与独立结构。设计过程中充分考虑3D打印的原型验证需求，对螺纹部分做了适当的公差预留，对连接带的厚度做了优化，既保证连接强度，又兼顾弯折灵活性，打印测试时可根据实际适配的瓶口尺寸微调参数，即可获得适配性良好的成品，两款结构均采用一体化设计，无需额外组装配件，可直接通过注塑工艺批量生产，也适合个人用户通过FDM3D打印制作个性化替换配件，解决日常饮品开启后瓶盖易丢、放置不卫生的使用问题。
