炼油厂罐体配套环形扶手爬梯结构设计

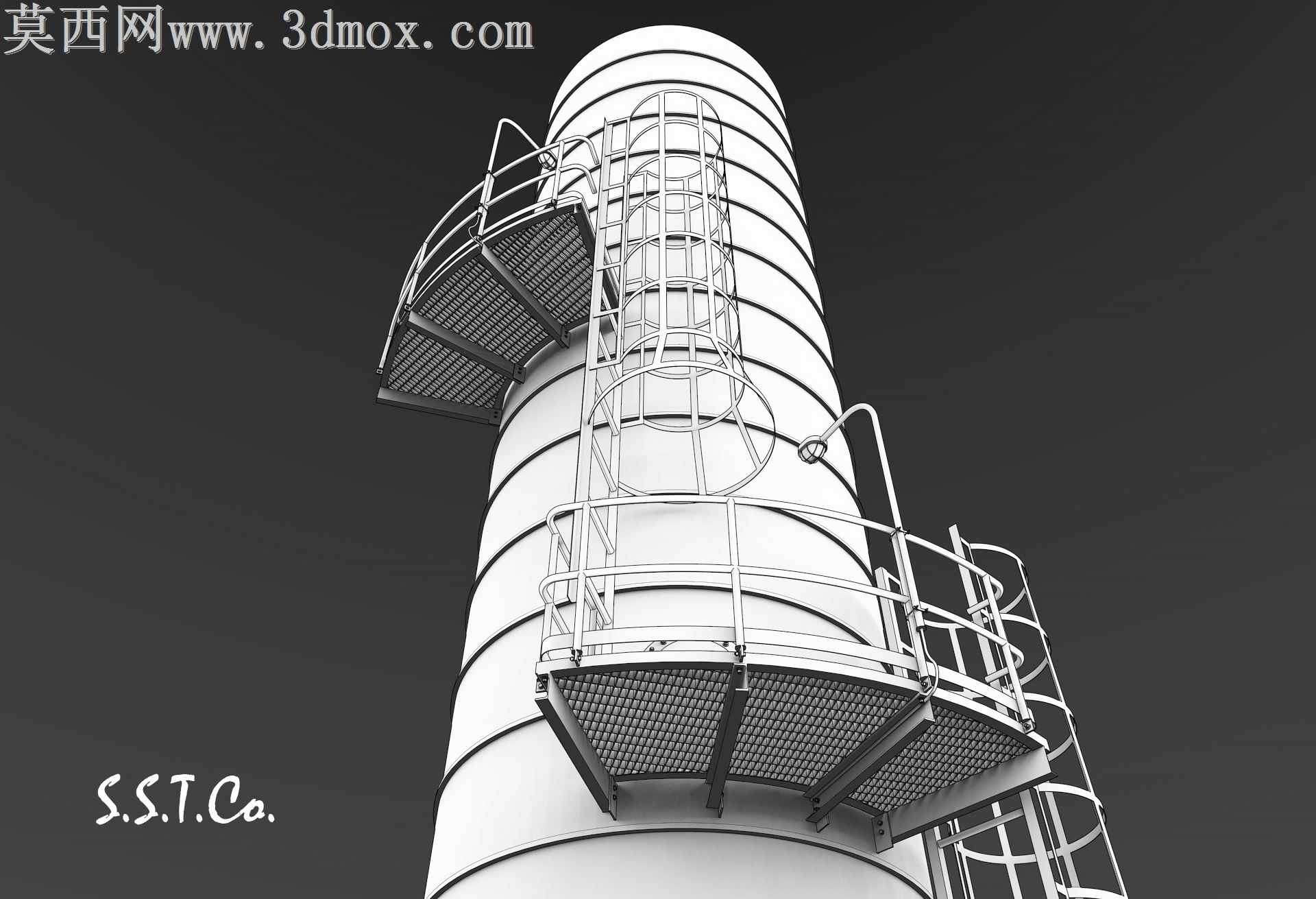

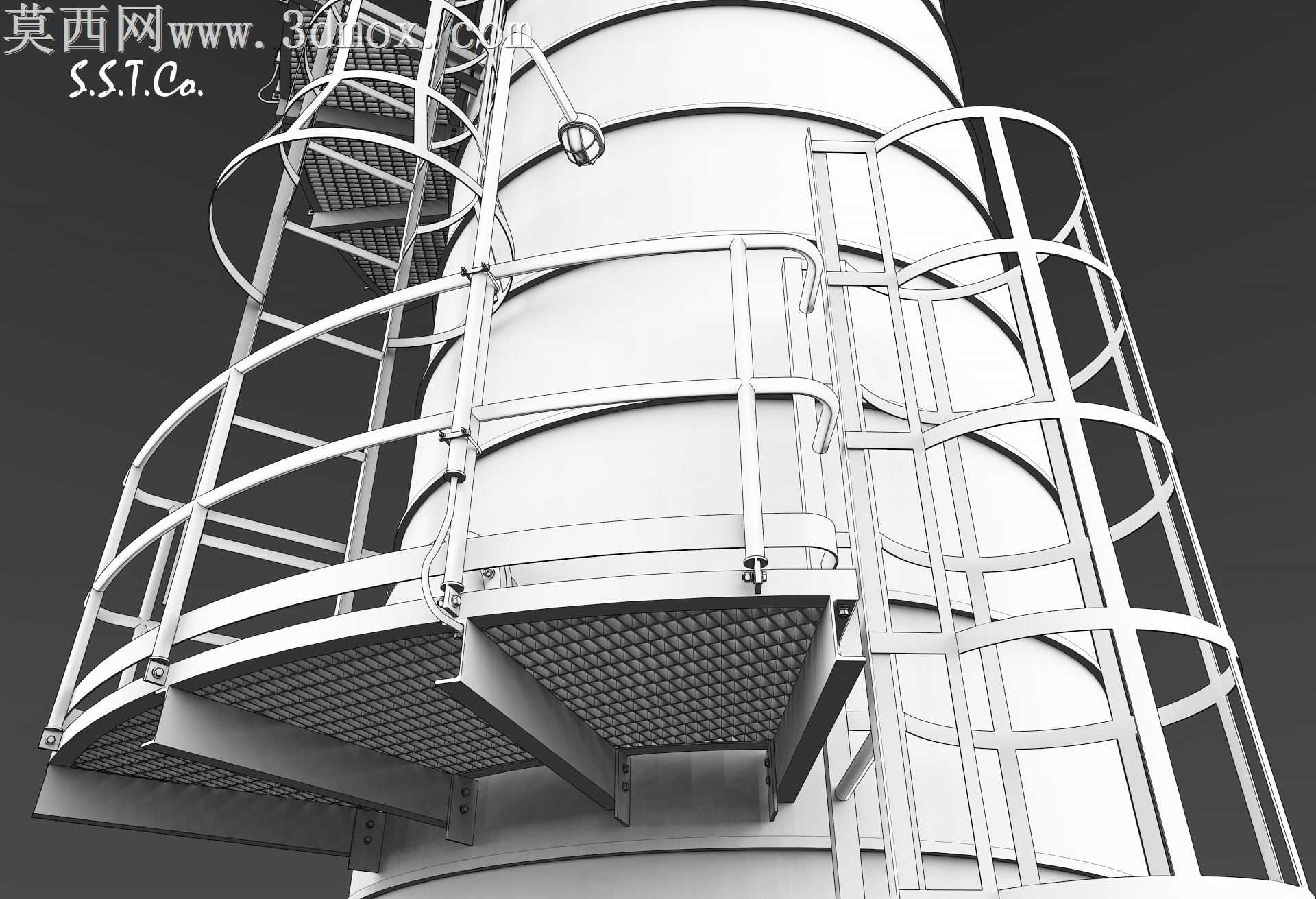

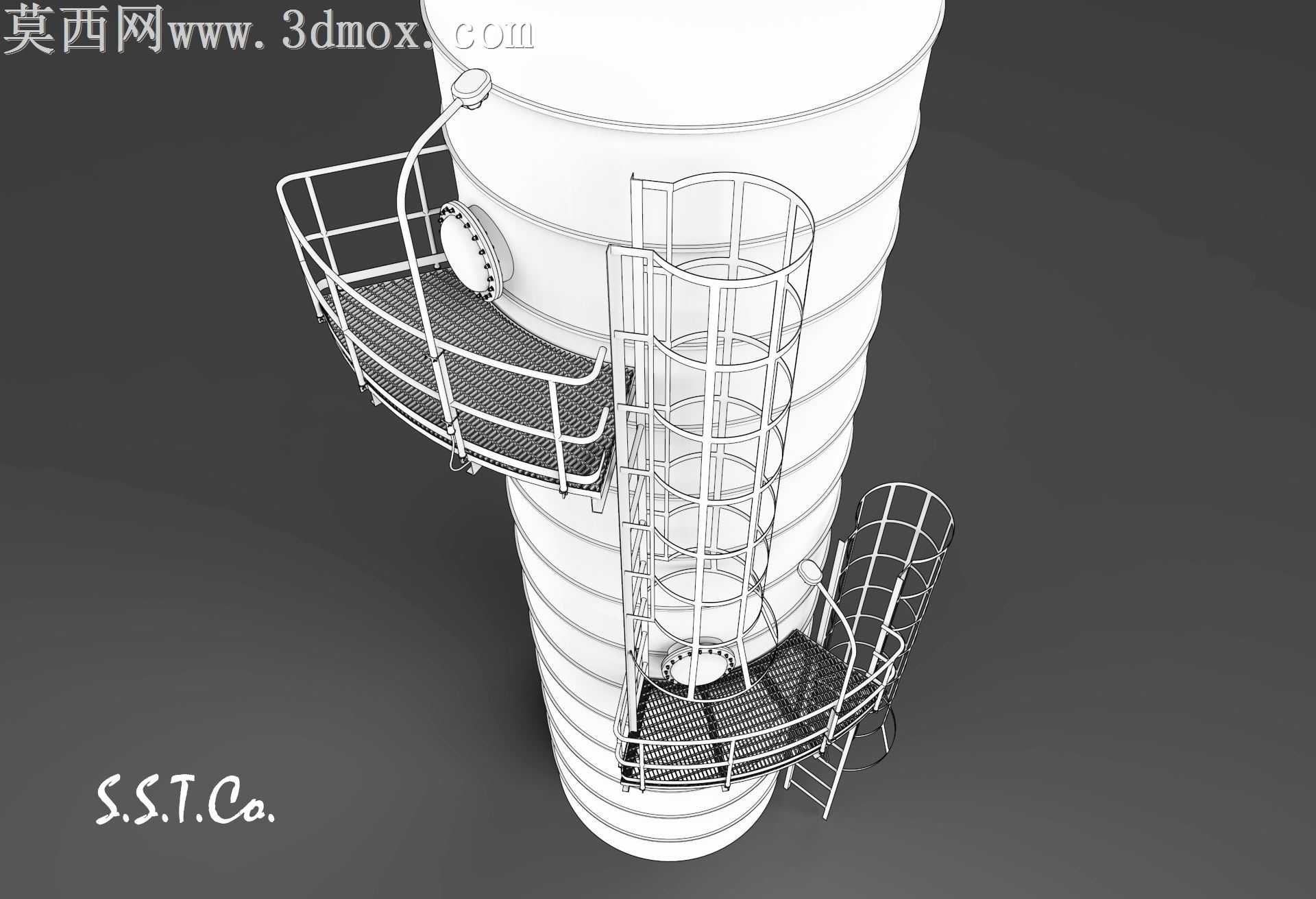

本作品为炼油厂立式罐体配套的扶手与爬梯三维设计模型，整体围绕立式圆柱形罐体的外侧轮廓展开布局设计，建模过程中严格遵循工业梯台的安全设计规范，先以罐体柱面为基准提取安装定位曲线，依次完成爬梯梯梁、踏步、环形防护笼、休息平台、平台护栏、连接固定支座的结构建模。模型采用线框加实体结合的渲染呈现方式，清晰展示各部件的拼接逻辑与安装位置：爬梯沿罐体竖直方向布置，外侧设置多道环形护圈搭配竖向连接杆组成的安全防护笼，避免人员攀爬过程中发生坠落风险；爬梯中段设置带防滑格栅板的休息操作平台，平台边缘设置双层横向扶手与竖向挡杆组成的防护结构，平台底部通过三角支撑结构与罐体外壁牢固连接，所有连接节点均按照实际焊接装配的结构形式建模，还原真实的安装固定方式。材质设定上，整体结构采用工业常用的碳钢材质表现，格栅踏步做防滑纹理处理，金属构件做哑光金属质感渲染，既还原工业设施的真实质感，也通过线框叠加的展示方式清晰呈现内部的框架排布逻辑。设计过程中充分考虑炼油厂户外作业的使用需求，爬梯踏步间距、防护笼间隙、扶手高度均符合工业操作梯台的安全尺寸要求，平台格栅采用镂空设计避免积油积水，各连接支座的位置避开罐体的焊缝与管线接口区域，兼顾结构稳定性与现场安装的可行性，整体结构排布紧凑合理，在满足人员攀爬、临时操作停留功能的同时，尽可能减少对罐体本身附属管线布置的影响，可直接用于炼油厂罐体附属梯台的方案展示、结构校核与施工参考。
