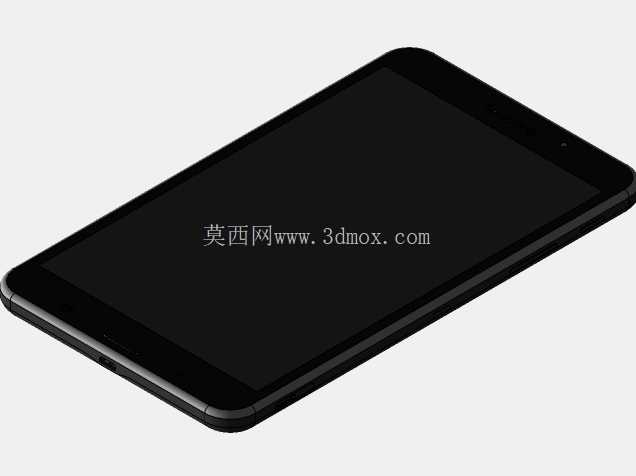

三星Galaxy Tab4平板外观结构三维数模

　　在消费电子结构设计领域，手持平板类产品的外观曲面建模是逆向开发、配件适配环节的核心基础，本次呈现的三星Galaxy Tab4外部表面数模，完整还原了该款平板的整机外轮廓特征，可直接用于保护套开模、展示支架适配、周边配件结构匹配等实际工程场景。从实际应用维度看，这类外观数模最常被第三方配件厂商用于产品开发前期的结构匹配验证，省去逆向扫描的前期数据采集环节，大幅缩短配件产品的开发周期，也可用于终端展示场景的虚拟样机搭建，在卖场数字化展示、产品交互演示项目中作为高精度外观载体使用。数模构建过程中优先还原了整机的圆角过渡特征，屏幕边框与中框的衔接曲面做了连续曲率处理，完全匹配真机的握持弧度，避免出现建模棱角突兀导致的配件适配错位问题。

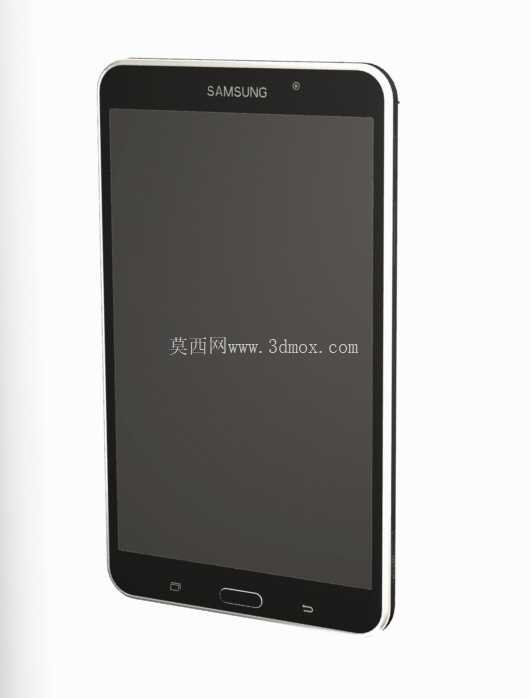

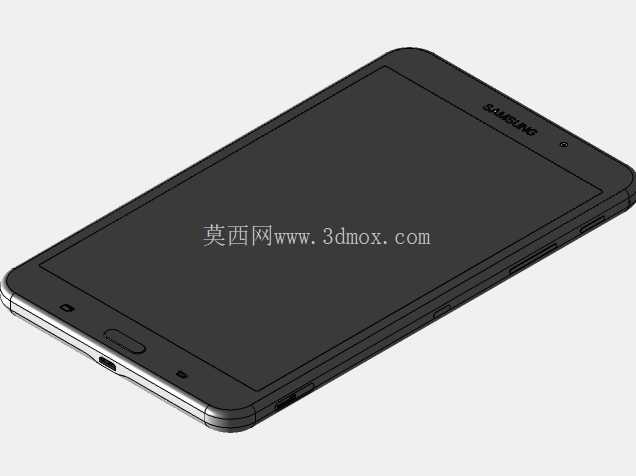

　　整机正面的屏幕黑边宽度、顶部前置摄像头开孔位置、底部实体按键的凹陷弧度都做了1:1的特征还原，中框侧边的弧度处理充分考虑了单手握持时的贴合度，背部的曲面收边从靠近中框位置开始平缓过渡到背板平面，没有生硬的折角，这也是该款平板握持手感优于同期同尺寸产品的核心设计点。从安装边界维度看，数模严格遵循真机的外部尺寸公差范围，整机长宽厚的外轮廓尺寸控制在真机实测的公差带内，所有外部开孔的位置坐标都与真机保持一致，保护套类产品做结构设计时，可以直接基于该数模做内腔的倒扣匹配，不需要额外调整偏移量，按键位置的凸起特征也做了精准还原，适配的保护套按键位可以直接对齐，不会出现按键按压卡顿的问题。

　　设计思路上，该数模没有做内部结构的冗余建模，只保留外部连续曲面，对于只需要外部匹配的配件开发场景来说，数据量更小，曲面连续性更好，不会出现碎面导致的加工刀路出错问题，中框与前后面板的衔接处做了G2连续处理，做透明保护壳类产品的壁厚偏移时，不会出现曲面褶皱、破面的情况。实际工程使用中，这类外观数模还可以用于跌落仿真的前期模型搭建，通过外轮廓曲面赋予对应的材料属性，模拟不同角度跌落时的外壳受力分布，为外壳的壁厚设计、加强筋布置提供基础参考，也可以用于展示类动画的渲染素材，相比多边形建模的曲面，工程类数模的曲面精度更高，渲染输出的边缘不会出现锯齿、棱角失真的问题。

　　数模的所有外部特征都做了分层处理，屏幕区域、中框区域、背板区域、按键区域、开孔区域的曲面可以单独拆分提取，做丝印位置标注、表面工艺分区时可以直接选取对应曲面，不需要额外做面的分割操作，大幅提升后续设计环节的工作效率。对于数码产品结构设计从业者来说，这类成熟量产产品的外观数模是很好的曲面建模参考样本，可以学习消费电子类产品的曲面过渡处理技巧、圆角与大面的衔接方式、开孔位置与整体外观的协调设计逻辑，在做同类平板产品的正向设计时，可以参考其握持区域的弧度设计、按键位置的人机工程布局，避免出现设计出的产品握持硌手、按键操作不顺手的问题。在做平板类产品的车载支架、桌面支架适配设计时，该数模可以直接用于夹持结构的间隙匹配，验证夹持力作用点的位置是否合理，避免夹持位置压到按键或者遮挡屏幕显示区域，也可以验证支架夹持臂的张开行程是否匹配整机宽度，确保支架可以稳定夹持设备不会出现松脱滑落的问题。
