超广角运动相机高精度三维结构建模

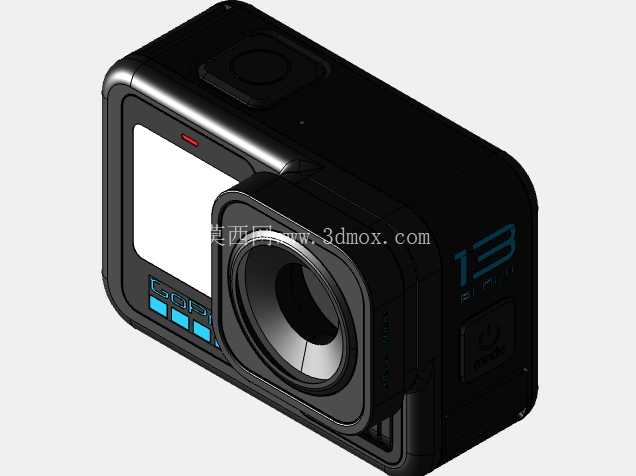

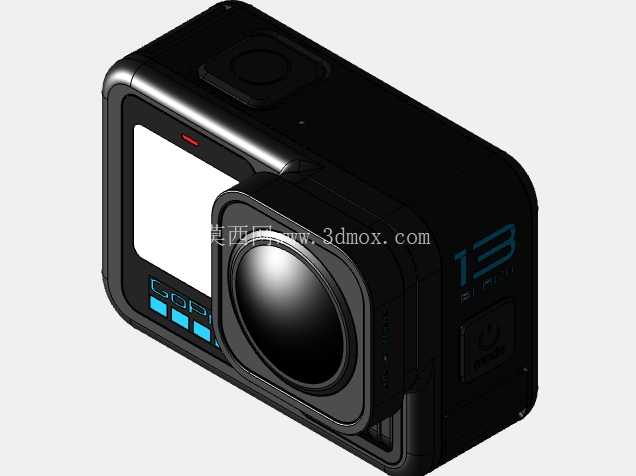

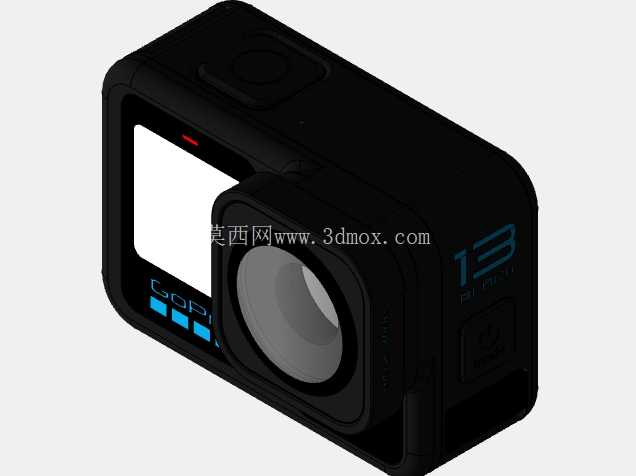

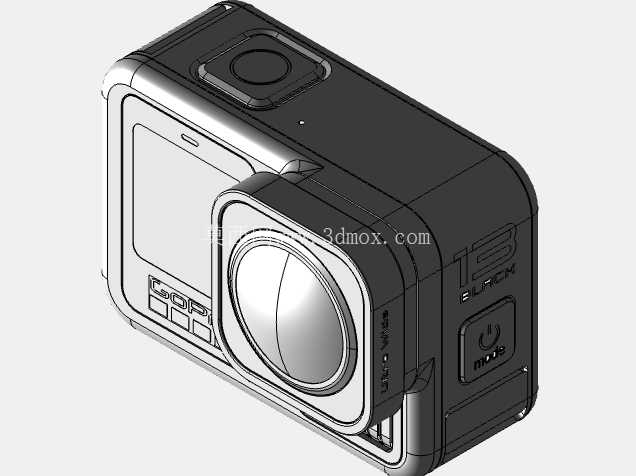

　　本次建模的超广角运动相机，核心面向户外极限运动记录、车载移动拍摄、第一视角作业记录等场景，在山地速降、滑雪、潜水、骑行等强震动、复杂环境工况下，需要兼顾紧凑体积、防护性能与拍摄视野的平衡，建模过程完全围绕实体设备的实测尺寸展开，所有结构边界均参考游标卡尺的实测数据还原，没有做夸张的艺术化调整。从结构布局来看，设备正面突出的超广角镜头模组是建模的核心难点，镜头外圈的防护边框做了微凸的防磕碰设计，镜头与机身主体的衔接处预留了密封胶圈的安装槽位，对应实际设备的IP68级防水结构需求，建模时特意还原了镜头侧壁标注的视野标识的凹凸纹理，保证外观细节与实体一致。

　　机身正面的前置显示屏采用内嵌式安装结构，屏幕四周的边框做了0.3mm的下沉台阶，用于贴合钢化玻璃防护面板，屏幕下方的实体功能按键区域，每个按键的凸起高度、按键间距都严格按照实测值还原，按键与机身外壳的间隙控制在0.15mm，对应实际设备的按键按压行程与防尘需求。机身侧面的电源按键做了内凹式的防滑纹理设计，按键旁的模式标识采用凹陷蚀刻的结构表现，避免长期使用后标识磨损脱落；机身侧面的散热格栅区域，每个格栅槽的深度、宽度都做了等比例还原，格栅下方的防水透气膜安装位也做了结构预留，对应设备长时间高负载录制时的散热与内外气压平衡需求。

　　从安装边界来看，设备底部的折叠安装脚座是核心的连接结构，建模时还原了脚座的转轴阻尼结构、快装板的卡扣卡槽尺寸，脚座展开后的角度限位、折叠后与机身底部的贴合间隙都与实体一致，能够直接匹配通用的运动相机快装配件、头盔粘贴底座、骑行支架等外接安装结构，不需要额外调整尺寸。机身顶部的录制按键做了加大的接触面设计，按键表面的红色标识点采用凸起结构，方便用户在佩戴手套、盲操作的场景下快速触发录制；机身侧边的接口舱门做了铰链式连接结构，舱门内侧的密封胶条安装槽、接口舱内的Type-C接口、存储卡插槽的位置尺寸都精准还原，舱门关闭后的卡扣锁紧力度对应的结构干涉量也做了合理设置，保证结构逻辑与实际产品一致。

　　建模过程中特意对机身的圆角过渡做了分层处理，所有外露的边角都做了R2以上的圆角，避免用户在户外使用时被锐边划伤，同时也能提升设备跌落时的抗冲击性能；镜头保护圈采用可拆卸式的结构设计，建模时还原了保护圈与镜头基座的螺纹连接结构，用户可以根据使用场景更换不同的滤镜、保护镜配件。设备背面的主电池仓结构也做了完整还原，电池仓的锁扣结构、电池的推入导向槽、仓盖的密封胶圈位置都与实体一致，电池的尺寸公差按照消费类电子产品的通用装配标准设置，保证虚拟装配时的干涉检查结果具备实际参考价值。整个模型的结构拆分完全按照实际产品的装配逻辑划分，外壳、镜头模组、按键、屏幕、安装脚座、接口舱门都是独立的结构件，可以直接用于结构验证、配件适配设计、产品展示动画制作等场景，所有配合面的公差设置都符合消费类数码产品的装配工艺要求，没有出现结构干涉、安装位错位的问题。
