三菱帕杰罗专用改装款前保险杠结构设计

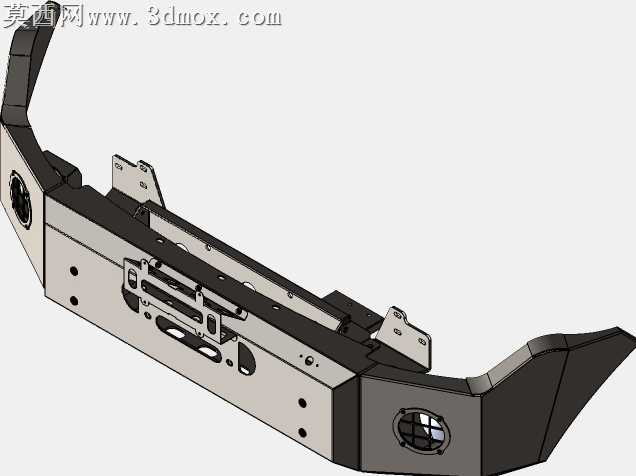

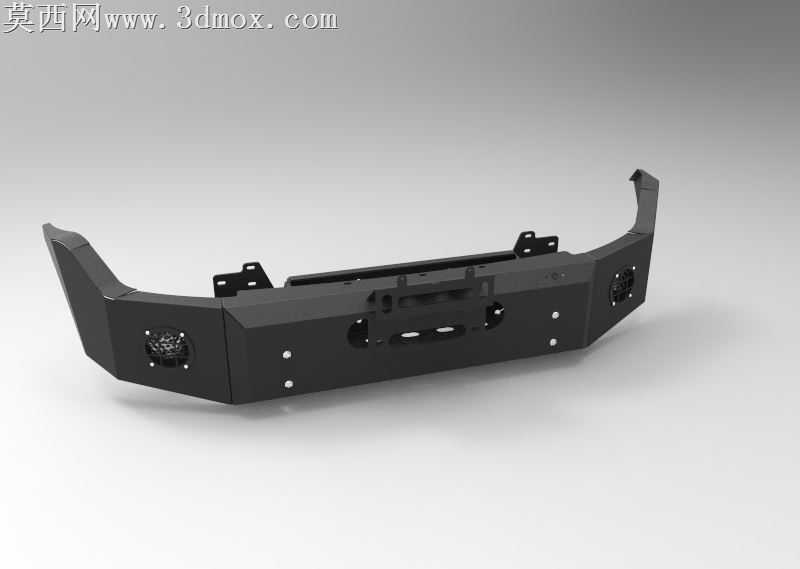

该作品为适配三菱帕杰罗车型的改装款前保险杠三维设计成果，建模过程严格遵循实车装配尺寸标准，先通过正向建模思路搭建整体外轮廓基准，以硬派越野使用场景为核心导向确定整体宽体造型，两侧向外延伸的包角设计可在越野穿越过程中为车头两侧翼子板提供额外防剐蹭防护。建模阶段先绘制主安装梁的截面草图，通过拉伸、布尔运算构建主体承载结构，预留的原厂安装孔位完全匹配帕杰罗2K8车型的前纵梁安装点位，无需额外打孔即可实现原位装配，降低改装施工难度。主体结构中部预留了绞盘安装位，内置的安装托板通过加厚结构设计可满足12000磅级别越野绞盘的承载需求，两侧对称设置的辅助灯安装位做了内嵌式处理，可适配主流方形越野辅助射灯，同时避免突出结构在越野过程中被树枝、石块磕碰损坏。保险杠表面的固定铆钉做了等距排布的细节建模，既还原了改装竞技杠的硬核视觉风格，也对应了实际生产中的分段焊接固定工艺。材质渲染阶段，主体结构采用哑光黑磨砂金属材质模拟钢制竞技杠的表面喷塑效果，辅助灯灯面做了高透玻璃材质与内部灯珠结构的细节还原，安装位的金属螺栓做了镀锌防锈材质的质感区分，整体渲染光影柔和，清晰展现了保险杠各部分的结构层次与棱角线条。设计过程中充分考虑越野场景的实用性，整体采用接近角最大化的造型设计，避免原车前杠过低导致越野时频繁磕碰到障碍物，同时内置的防撞缓冲结构可在发生正面碰撞时分散冲击力，保护车头核心散热部件与车身结构，两侧预留的拖车方口安装位可快速连接卸扣、拖车绳等越野救援装备，兼顾防护性能与实用拓展属性。
