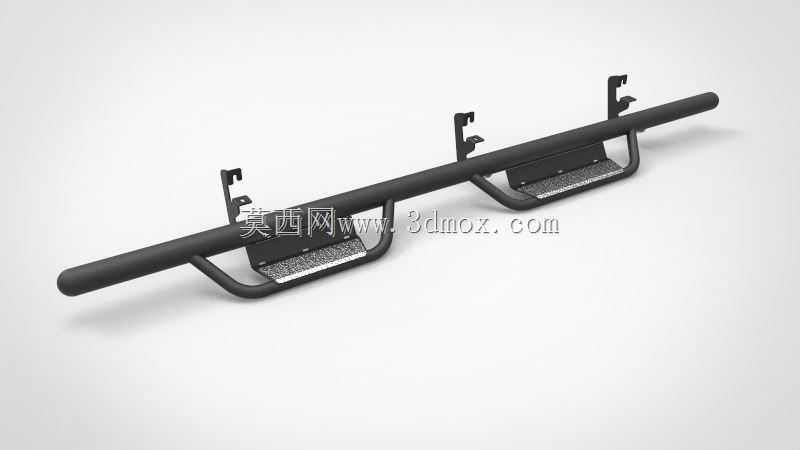

雪佛兰科罗拉多皮卡侧踏防护杠结构设计

这款侧踏防护结构主要适配雪佛兰科罗拉多皮卡车型，核心应用场景集中在皮卡日常使用的各类工况：无论是非铺装路面越野行驶时阻挡车轮卷起的碎石击打车身侧围，还是日常驾乘时为乘员上下车提供踩踏支撑，都能发挥实际作用。很多皮卡用户日常会兼顾家用与户外出行，车辆离地间隙比普通乘用车高，老人、儿童上下车时没有合适的踩踏位置很容易踩空，侧踏的踩踏面设置了防滑纹理结构，表面摩擦力足够，即使鞋底沾有泥水、积雪，踩上去也不容易打滑。

从功能特性来看，这款结构并非单纯的装饰件，主体采用圆管作为承载主梁，管体的壁厚经过受力校核，能够承受成年人正常踩踏的载荷，同时在车辆发生侧面轻微剐蹭时，圆管结构可以先于车身钣金接触障碍物，避免车门、侧围直接受损，降低小事故中的维修成本。主梁两端延伸出的安装支架，直接对应车身底盘原有的预留安装孔位，不需要在车身上额外打孔破坏原有结构，安装时只需要将支架与底盘孔位对齐，拧紧紧固件即可完成固定，安装边界完全贴合原厂底盘的布局，不会和底盘的管线、排气部件产生运动干涉。

设计过程中首先考虑的是踩踏位置的人机工程，踩踏面的高度设置在离地间隙的中间位置，乘员上下车时脚的自然抬起高度刚好能够踩到踏板面，不需要刻意抬腿；踩踏面的宽度也经过反复调整，太窄会导致脚的受力面积不足，踩踏时不稳，太宽则会超出车身侧面过多，影响车辆通过性，在狭窄路段通行时容易剐蹭到障碍物。两侧的安装支架采用弯折成型的结构，支架上的挂钩式结构能够卡在底盘的加强梁位置，除了螺栓紧固之外，挂钩结构可以分担纵向的踩踏载荷，避免长期使用后螺栓受力过大出现松动、变形。

主梁的弧度设计完全贴合科罗拉多的车身侧面线条，安装后和车身下沿的间隙均匀，不会出现突兀的突出感，两端的封头做了圆弧过渡处理，没有尖锐的棱角，避免人员经过时被磕碰划伤。踏板表面的防滑垫采用嵌入式安装，和金属管架之间没有凸起的接缝，日常清理时只需要直接冲水擦拭即可，不容易积存泥沙。考虑到户外使用的腐蚀问题，整个金属部件的表面都做了防锈处理，即使长期接触雨水、融雪盐，也不容易出现锈迹脱落的情况，能够适应不同地区的使用环境。

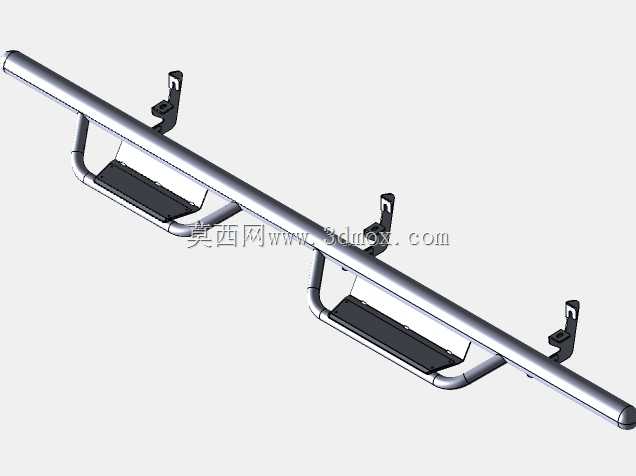

在安装边界的校核上，建模时完全参照科罗拉多的底盘数模进行匹配，支架的安装孔位公差控制在合理范围内，即使不同批次的车辆存在小幅的制造公差，也能够顺利完成安装，不需要现场对支架进行切割、打磨调整。侧踏安装完成后，不会影响车辆的最小离地间隙，也不会遮挡车门的排水孔，日常车门开关、玻璃升降都不会和侧踏产生干涉，即使是车辆极限越野时的悬架拉伸、压缩行程，轮胎也不会碰到侧踏结构。很多用户担心加装侧踏会影响车辆年检，这款结构的外伸尺寸符合机动车改装的相关规范，没有超出车身的宽度限制，不需要额外做变更备案。

从结构受力的角度分析，主梁的圆管截面在承受垂直踩踏力和侧面冲击力时，受力分布比方形管材更均匀，不容易出现应力集中的问题，支架和主梁的连接位置采用满焊处理，焊接处做了打磨平滑处理，避免焊接应力集中导致长期使用后出现开裂。防滑垫的背面设置了定位卡扣，卡在管架的预留孔内，即使长期踩踏受到摩擦力，也不会出现移位、脱落的情况。整个结构没有多余的装饰部件，所有设计都围绕实用功能展开，没有为了外观增加不必要的凸起结构，降低了户外使用时被障碍物勾挂的风险。
