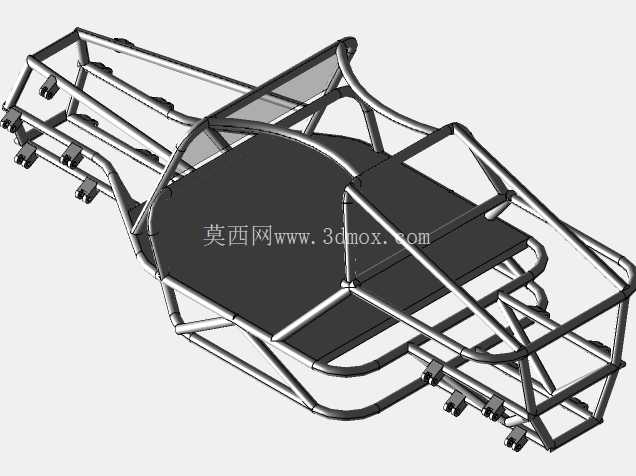

钢管桁架式全地形越野车底盘结构设计

这套钢管桁架式底盘结构，是面向非铺装路面行驶需求开发的全地形越野车辆承载基体，核心应用场景覆盖户外越野穿越、荒漠戈壁勘探、林区作业通行、小型赛事竞技等复杂路况使用场景，区别于常规乘用车辆的冲压焊接一体式承载车身，该结构采用空间管阵式布局，核心设计逻辑是在控制整备质量的前提下，最大化提升车架的抗扭刚度与冲击耐受能力，适配大行程悬架的安装需求，应对越野场景下频繁出现的交叉轴、飞跳冲击、路面颠簸等极端受力工况。

从结构设计思路来看，整个底盘以圆形截面钢管作为核心受力构件，通过三维空间弯管、相贯线焊接的方式拼接成整体受力框架，主受力纵梁沿车辆前后走向贯通布置，在乘员舱区域形成环绕式防滚笼结构，既作为底盘的核心承载梁，也同时承担碰撞防护、翻滚防护的安全功能，省去了额外加装防滚架的冗余重量。底盘中部预留了平整的安装基面，可直接固定动力电池组、燃油箱、座椅安装支架、传动系统固定位，前部管架结构预留了转向机、前悬架摇臂、减震器塔顶的安装点位，后部管架则对应后驱动桥、后悬架、动力总成的安装边界做了局部加强，在悬架安装点位、动力固定点位均设计了加厚的焊接衬板，避免局部应力集中导致的管架开裂问题。

从安装边界与尺寸适配角度，该底盘的轮距、轴距参数适配小型双座全地形buggy车型，前部管架的伸出长度预留了前防撞结构、前备箱、散热系统的安装空间，后部管架的延伸段可固定后置动力总成与后置散热模块，乘员舱的框架宽度可适配双座赛车座椅与多点式安全带的安装，底部的框架横梁间距经过匹配设计，可直接安装防滑底板、电池护板、传动系统护板，防止越野行驶中飞溅的石块、凸起的路面磕碰底盘内部的核心部件。管架构件的管径与壁厚选择经过受力匹配，主承力梁采用大管径厚壁钢管，次要支撑结构采用稍小管径的管材，在保证整体刚度的前提下尽可能降低簧下质量关联的车架重量，提升车辆的动力响应与越野通过性。

在实际使用场景中，这类管架式底盘相比传统冲压底盘拥有更强的改装适配性，用户可根据不同的使用需求调整悬架安装点位、动力固定位置，适配不同规格的减震器、轮胎与传动组件，不管是用于低速大扭矩的林区作业通行，还是用于高速穿越的沙漠越野场景，都可以通过调整局部管架结构完成适配。底盘的框架结构本身拥有更好的力传导路径，当车辆受到正面、侧面碰撞或者出现翻滚工况时，冲击力可以沿着多根钢管分散到整个车架结构，避免局部结构溃缩侵入乘员舱，相比同重量的板式车架拥有更高的结构安全冗余。同时开放式的管架结构也便于后期的维护检修，底盘上布置的管路、线束、传动部件都可以直接外露检修，不需要拆卸大量的内饰覆盖件，适配越野场景下的快速维修需求。

设计过程中针对管架的相贯线切口做了精准的三维匹配，保证每根钢管的拼接位置完全贴合，减少焊接过程中的应力变形，所有的焊接节点都做了圆弧过渡处理，避免直角焊接带来的应力集中问题，在经常承受冲击载荷的悬架安装位，还设计了斜向加强撑杆，将悬架传递的冲击力直接传导到主纵梁结构上，避免局部管架长期受交变载荷出现疲劳开裂。底盘底部的安装平面采用分段式设计，不同部件的安装面预留了对应的安装孔位与公差余量，可适配不同型号的动力总成与传动组件，不需要对主框架做二次切割修改，降低改装与生产的工艺难度。
