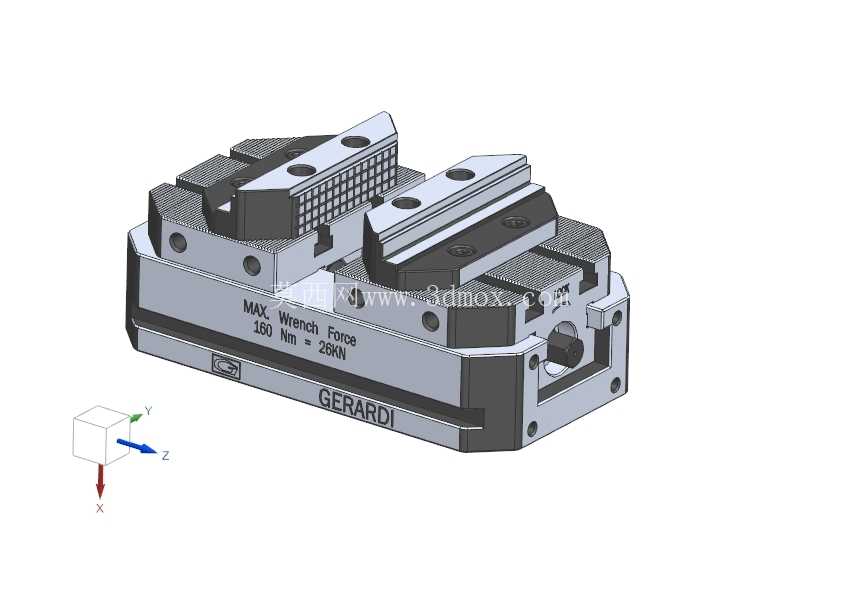

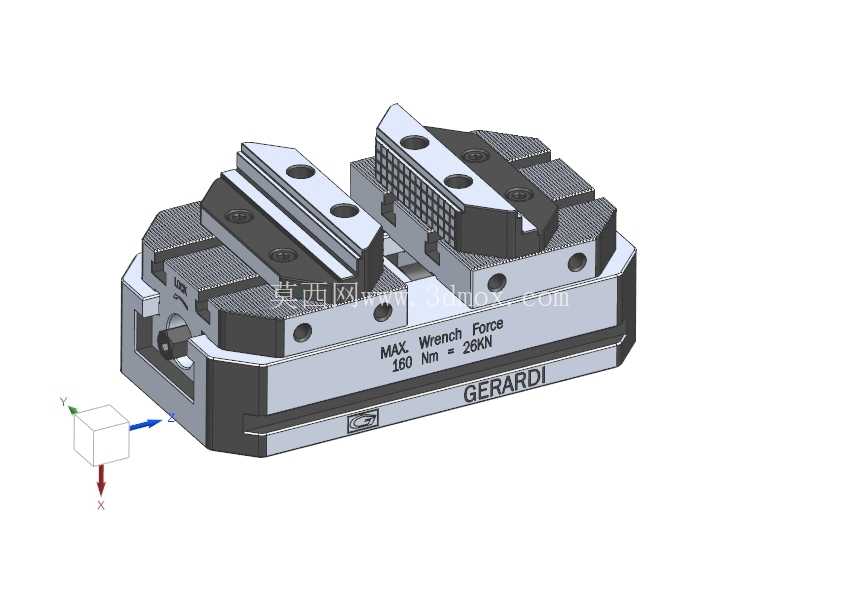

GERARDI多工位精密机用夹紧虎钳结构

这款GERARDI品牌的多任务夹紧装置，属于机床加工领域常用的精密工装夹具，核心应用场景覆盖数控加工中心、铣床、磨床等金属切削设备的工件装夹环节，尤其适配多工序连续加工、小批量多品种零件的生产场景，能够在单次装夹中完成多工位工件的定位夹紧，减少重复装夹带来的精度误差与辅助时间损耗。从实际加工用途来看，该夹具可同时夹持多个规则或异形毛坯件，配合机床的多轴加工路径，完成零件的铣面、钻孔、镗孔、攻丝等多工序加工，无需中途停机重新装夹找正，大幅提升批量零件加工的一致性与生产效率，在精密机械零件加工、模具零部件生产、工装夹具制造等车间场景中应用广泛。

从功能特性层面分析，该夹紧装置采用双向同步夹紧结构，两侧钳口可同步向中心收拢，夹紧力输出均匀，最大夹紧扭矩可达160N·m，对应最大夹紧力26KN，能够稳定夹持钢、铝、铜等不同材质的工件，避免加工过程中工件出现位移、振颤等问题。钳口表面设计有密集的防滑齿纹，可增大与工件接触面的摩擦力，即使夹持表面粗糙度较高的毛坯件，也能保证足够的夹持可靠性，同时钳口采用模块化快换设计，可根据工件的外形尺寸、夹持需求更换不同类型的钳口，比如平口钳口、V型钳口、软质钳口等，适配方形、圆形、异形等不同截面形状的工件装夹。夹具本体采用高强度合金钢整体锻造后经淬火处理，整体刚性充足，长期承受夹紧力与切削冲击力也不会出现变形，保证装夹精度的长期稳定性。

在设计思路上，该夹具充分考虑了机床工作台的安装兼容性，底部采用标准的机床工作台定位槽接口，可直接通过T型螺栓固定在不同规格的机床工作台上，无需额外制作过渡安装板，降低现场安装适配的工作量。整体结构采用对称式布局，重心位于夹具中心位置，高速加工时不会因为重心偏移产生附加振动，保证加工过程的稳定性。夹紧驱动机构内置在夹具本体内部，没有外露的传动部件，一方面可避免加工过程中的切屑、切削液进入传动机构造成卡滞、磨损，延长夹具的使用寿命，另一方面也减少了外露部件对加工路径的干涉，拓展了刀具的可达加工范围。钳口的行程设计兼顾了夹持范围与夹紧效率，单段钳口行程可覆盖一定尺寸范围内的工件，无需频繁调整钳口初始位置，减少装夹准备时间。

从外形尺寸与安装边界来看，该夹具整体为方正的箱式结构，长宽尺寸适配常规中小型加工中心的工作台行程，安装后不会超出工作台的有效行程范围，高度方向经过优化设计，在保证足够夹紧行程与本体刚性的前提下，尽量降低夹具的整体高度，减少刀具的悬伸长度，提升加工时的刀具刚性。夹具的夹紧操作位置位于本体侧方，操作人员在机床工作台侧面即可完成夹紧与松脱操作，无需探身到工作台内部，操作便利性与安全性都有充分考虑。本体上预留的多个定位孔与安装孔，可配合定位销实现夹具在工作台上的快速定位找正，重复安装精度可控制在0.02mm以内，满足精密加工的装夹精度要求。另外，夹具表面经过发黑防锈处理，可抵御切削液、车间潮湿环境的腐蚀，日常维护仅需定期清理钳口与滑动面的切屑，加注少量润滑油即可保证机构动作顺畅，维护成本极低。在实际生产使用中，这类多工位虎钳还可多个并排组合安装在大型工作台上，实现更多工件的同时装夹，进一步提升大批量零件加工的生产效率，是精密机加工车间不可或缺的通用工装设备。
