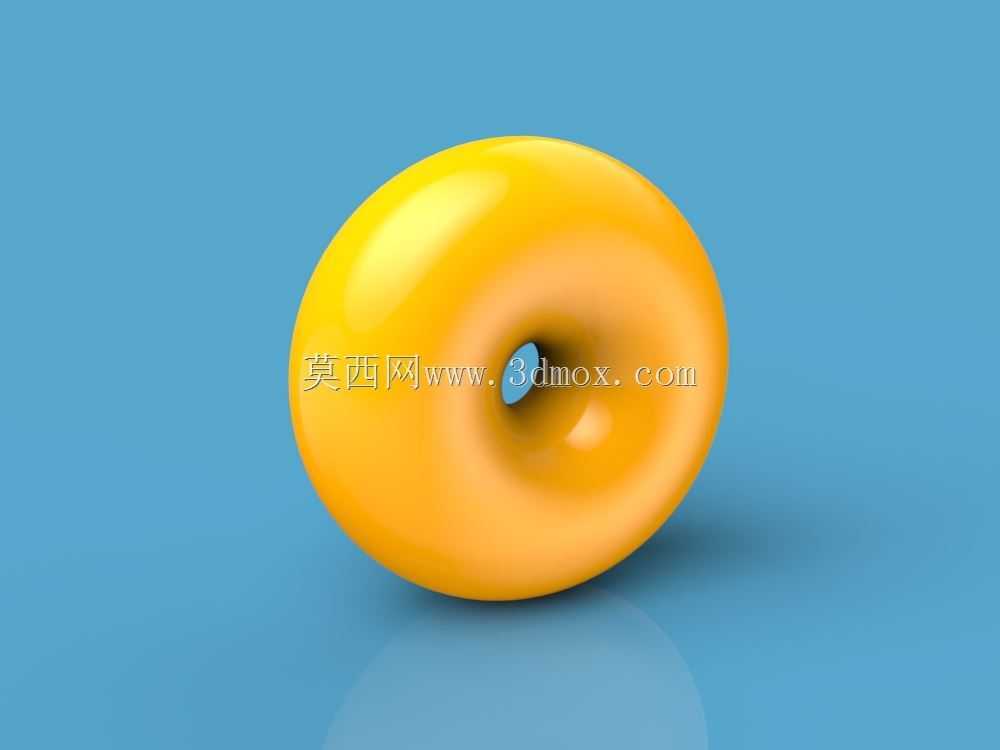

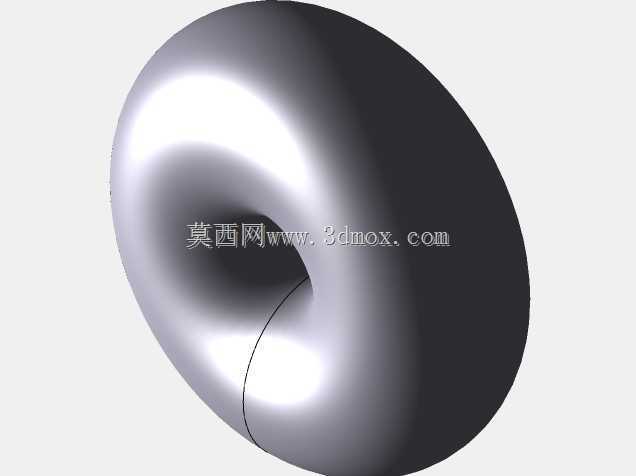

光滑曲面环形基础几何结构设计

　　在流体管路排布、密封结构设计、回转类工装夹具开发场景中，这类光滑环形曲面结构是极为常见的基础几何单元，很多刚接触三维建模的工程师容易忽略这类基础结构的设计精度，实际在装配环节中，曲面的连续性、截面轮廓的公差控制，会直接影响后续组件的配合精度。做这类环形结构的建模时，首先要明确应用场景的边界约束，如果是用于管路密封的支撑环，截面的圆度公差需要控制在IT7级以内，曲面的G2连续性要满足密封件的贴合要求，避免出现应力集中的棱边，导致密封件在长期受压后出现局部破损。如果是用于物料输送的回转导向环，需要重点控制环体内壁的表面粗糙度，同时要匹配对应输送通道的安装孔径，预留0.2-0.5mm的装配间隙，避免热胀冷缩后出现卡滞。

　　从设计思路上看，这类环形结构不需要复杂的特征堆叠，核心是把控回转截面的轮廓精度，很多新手建模时会直接用圆环特征一键生成，忽略了实际应用中的安装倒角、端面配合止口的设计，实际落地的结构中，环体的两个端面需要根据配合件的形式设计对应的定位结构，比如和法兰配合时，端面要加工出适配的密封槽，和轴类零件配合时，内壁要设计对应的导向锥面，方便装配时快速对位。外形尺寸的确定需要结合整套设备的安装空间，比如在紧凑型液压阀组内部使用的环形隔套，环体的径向厚度要控制在3mm以内，同时要满足16MPa的耐压要求，这时候建模阶段就要提前做壁厚的应力校核，避免壁厚不足导致受压变形。如果是用于大型输送设备的支撑滚环，环体的外径可能达到数百毫米，这时候要重点控制环体的圆跳动公差，保证回转过程中的动平衡满足要求，避免设备运行时出现异常振动。

　　在不同的应用场景下，这类环形结构的细节设计差异很大，用于真空环境的密封环，曲面的表面粗糙度要达到Ra0.8以下，避免微观缝隙导致真空泄漏；用于食品加工设备的导向环，曲面不能有任何死角，所有过渡位置都要做圆角处理，方便日常清洗消毒，避免物料残留滋生细菌；用于高温工况的隔热环，建模时要提前考虑材料的热膨胀系数，预留足够的膨胀间隙，避免高温下环体膨胀挤压相邻部件造成结构损坏。很多工程师在做这类基础结构时，习惯直接调用标准件库的模型，但实际项目中，标准件的尺寸往往无法完全匹配定制化设备的安装边界，这时候就需要根据实际的安装空间、受力要求、工况条件重新调整环体的截面尺寸、曲面过渡参数，不能直接套用标准模型导致后续装配出现干涉。

　　建模过程中，回转轴线的定位是核心基准，所有的截面轮廓都要严格和回转轴线保持对应的位置关系，截面轮廓的闭合点要设置在非配合面上，避免闭合点的建模误差出现在配合位置导致装配间隙不均。曲面生成后要做曲率分析，检查整个环面的曲率变化是否均匀，有没有出现局部的曲率突变，这类突变位置在后续做有限元分析时会出现应力集中点，实际使用过程中容易在交变载荷下出现疲劳裂纹。如果是用于有相对运动的场景，比如活塞上的导向环，还要考虑环体和配合面的接触面积，接触面积过大容易增加运动阻力，接触面积过小会导致局部压强过大加快磨损，需要根据运动速度、载荷大小调整环体的轴向宽度，找到阻力和耐磨性的平衡点。

　　在装配边界的确认上，要提前核对相邻部件的配合公差，环体外径和安装孔的配合如果是过渡配合，公差带要选H7/k6，如果是间隙配合用于滑动场景，公差带要选H8/f7，内壁和轴的配合也要根据实际的运动形式选择对应的公差带，不能统一用自由公差加工，否则实际装配时要么装不进去，要么间隙过大出现晃动。很多现场装配出现的问题，追根溯源都是建模阶段没有考虑这些细节，只做了几何外形的搭建，没有结合实际的加工、装配、工况要求做参数优化，导致模型看起来符合外形要求，实际落地后问题频发。这类基础环形结构虽然几何形态简单，但却是很多设备中不可或缺的组成部分，设计时的细节把控，直接影响整套设备的运行稳定性和使用寿命。
