内燃机活塞曲柄连杆组件结构设计

这套组件是往复式内燃机动力转换的核心执行单元，广泛适配小排量通用汽油机、单缸柴油机以及小型空气压缩机的动力端结构，日常在园林机械、小型发电机组、农用植保机械的动力系统中随处可见这类结构的身影。整套组件承担着将燃烧室内燃气爆发产生的直线往复作用力，转换为曲轴旋转扭矩输出的核心职能，每一处配合尺寸的设计都直接影响整机的动力输出效率、运转平顺性与核心部件使用寿命。

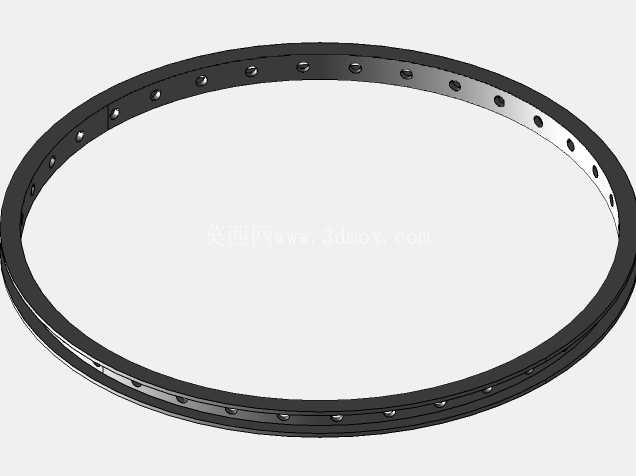

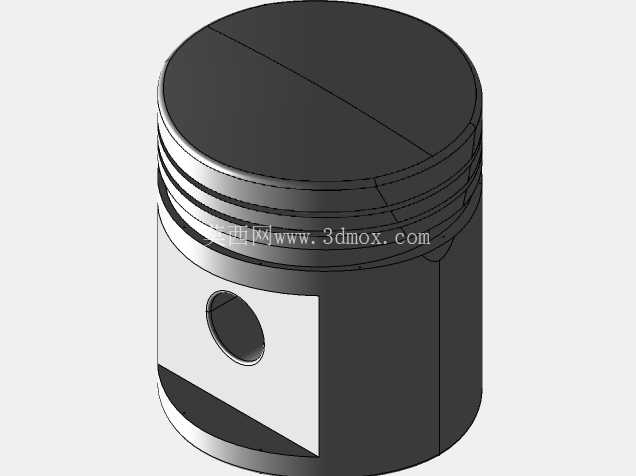

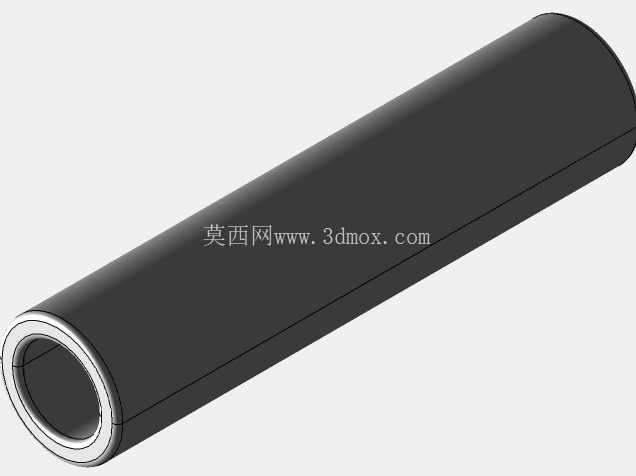

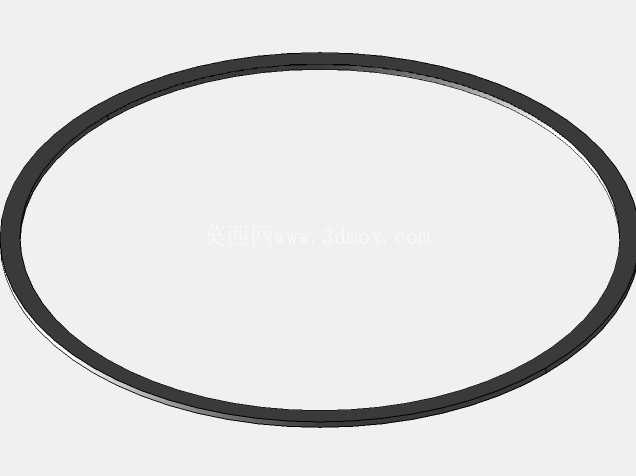

从实际装配逻辑来看，设计阶段优先锁定了活塞的安装边界：活塞头部预留了三道环槽的安装空间，顶部两道为气环槽，最下方一道为油环槽，气环负责密封燃烧室与曲轴箱之间的压力通道，避免燃气下窜导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销孔采用了全浮式设计的尺寸基准，销孔与活塞销、连杆小头衬套的配合间隙严格控制在热膨胀补偿范围内，保证发动机达到工作温度时，活塞销可以在孔内自由转动，避免局部偏磨造成的早期失效。活塞裙部的型线采用了微椭圆设计，冷态下裙部与气缸壁保留合理的配合间隙，热态膨胀后裙部可均匀贴合气缸壁，既不会出现敲缸异响，也不会因间隙过小导致拉缸故障。

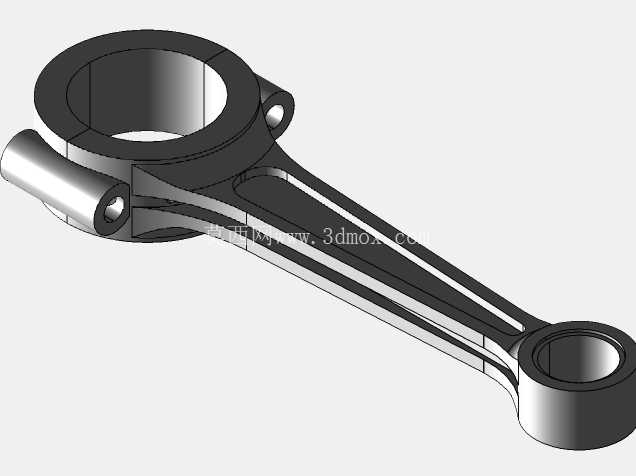

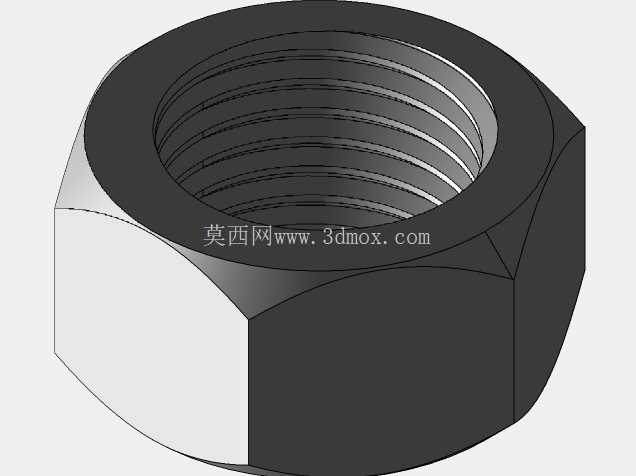

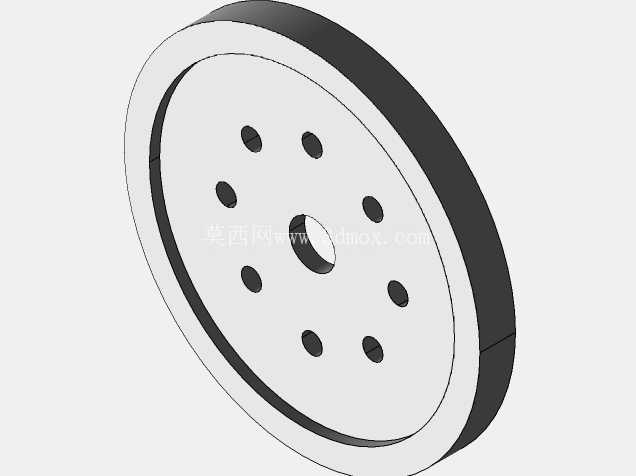

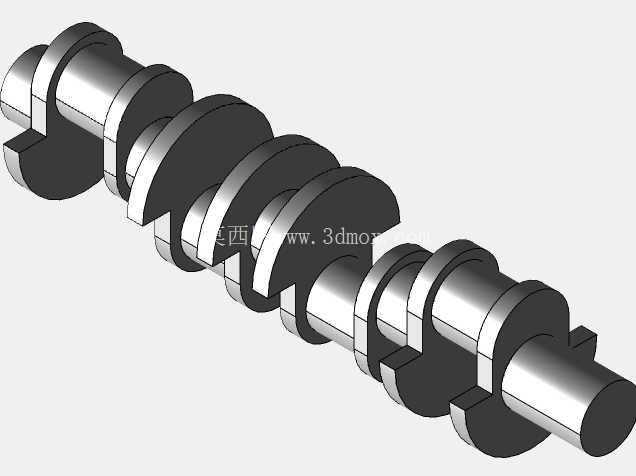

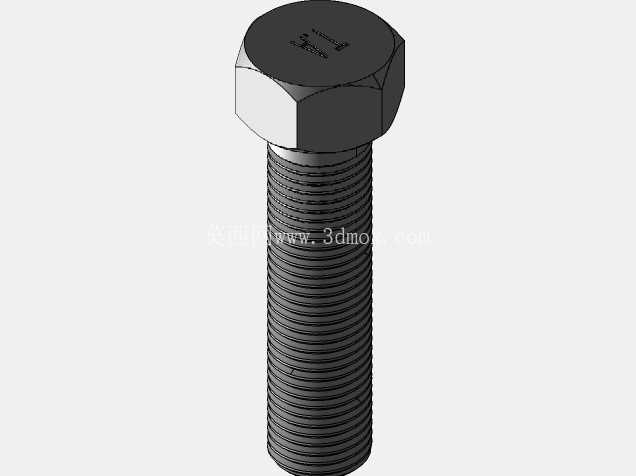

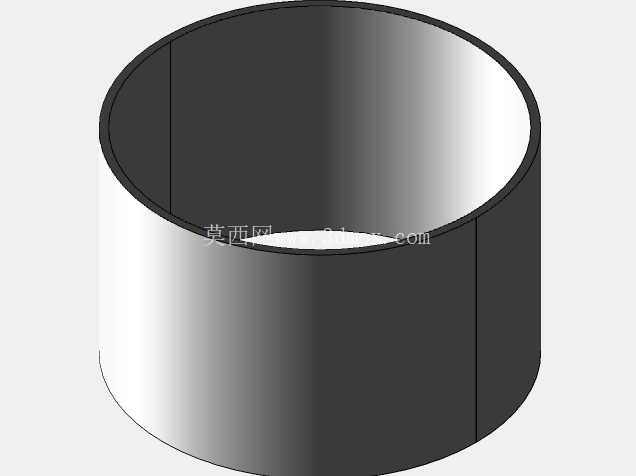

曲轴部分的设计充分考虑了动平衡与载荷传递需求，曲柄臂与主轴颈、连杆轴颈的过渡位置均采用了大圆角过渡结构，有效降低应力集中系数，避免交变载荷长期作用下出现轴颈断裂风险。与曲轴配合的飞轮端面设置了定位止口，安装时可与曲轴输出端的轴肩精准贴合，飞轮的转动惯量经过匹配计算，能够储存活塞做功行程的多余能量，带动曲柄连杆机构顺利越过排气、进气、压缩三个非做功行程，保证整机运转的转速波动控制在合理区间。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性载荷，连杆大头采用剖分式结构，配合连杆螺栓与螺母实现与曲轴连杆轴颈的紧固连接，螺栓的预紧力矩对应的轴力经过严格核算，可承受往复运动产生的交变拉力与剪切力，不会出现松动断裂问题。连杆小头内部压装铜质衬套，与活塞销形成滑动摩擦副，衬套表面开设的油槽可引导飞溅润滑油进入摩擦面，形成稳定油膜降低磨损。

整套组件的所有零件在建模阶段就完成了装配干涉检查，各部件的安装定位基准完全统一，活塞在上止点、下止点位置时，连杆摆动角度、活塞与气门的避让间隙、曲轴平衡块与机体内部的避让距离均经过校核，不需要额外修配即可完成整机组装。实际应用中，这类结构的组件可直接用于单缸动力设备的动力端装配，也可作为教学演示模型帮助从业者理解曲柄连杆机构的运动原理，建模时保留的所有配合特征可直接导入工程图模块生成加工图纸，用于零部件的试制与小批量生产。针对不同排量的动力机型，只需要调整活塞直径、曲轴行程、连杆长度的核心参数，即可快速衍生出适配不同功率等级的同结构组件，大幅缩短同系列产品的开发周期。
