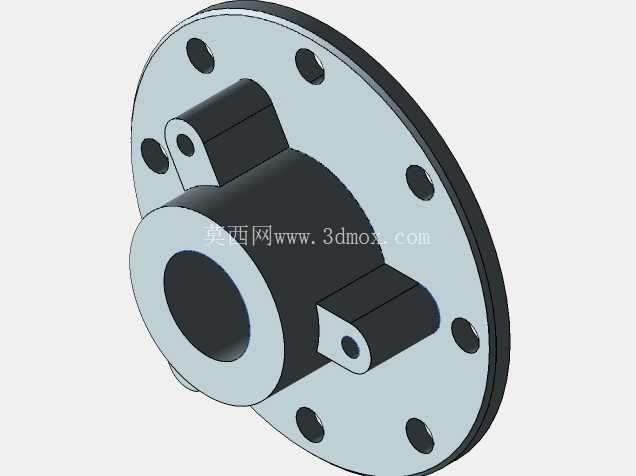

这类带径向安装凸耳的圆形法兰铸造构件,常应用在中小型动力传输、管路转接、设备端盖连接的场景中,比如小型电机输出端的轴系定位、气动管路的终端固定、减速机输入侧的连接基座,都能见到这类结构的身影。从实际使用的角度看,它的核心作用是实现轴向定位与周向扭矩传递,中间的通孔用来穿设传动轴或者输送介质的管路,法兰盘上均匀分布的沉孔用来穿装螺栓,将整个构件固定在设备的安装基面或者对接的部件端面上,两个向外伸出的带孔凸耳,是用来加装辅助定位销或者外接限位杆件的,避免设备运行过程中构件出现周向窜动,尤其是在存在振动的工况下,这两个凸耳能大幅提升连接的可靠性,避免螺栓受剪切力出现断裂失效。
设计这类构件的时候,首先要匹配安装端的边界尺寸,法兰盘的外径要完全覆盖对接面的安装孔位,不能出现孔位偏出法兰边缘的情况,盘面上的安装孔采用均匀圆周排布,孔距公差要控制在±0.1mm以内,保证穿装螺栓的时候不会出现别劲的情况,避免安装后产生额外的装配应力。中间的轴孔尺寸要根据对接的轴径或者管路外径来确定,孔的内壁要预留足够的加工余量,毕竟铸造件的表面粗糙度达不到配合要求,后续需要通过车削加工来保证配合精度,轴孔外侧的凸起轴套部分,长度要根据安装空间的轴向尺寸来定,既要保证轴或者管路插入后有足够的配合长度,不会出现晃动,也不能过长导致和周边的运动部件产生干涉。两个凸耳的位置设计要避开法兰盘上的主安装孔,凸耳上的小孔孔径要匹配常用的定位销直径,凸耳和主体连接的位置做了圆弧过渡,避免铸造的时候出现应力集中,导致铸件冷却过程中出现裂纹,同时也能提升构件受侧向力的时候的结构强度,不会在凸耳根部出现断裂。
从安装边界来看,这类构件的轴向总厚度要控制在对接空间的允许范围内,法兰盘的厚度要根据需要承受的锁紧力来计算,太薄的话螺栓锁紧后法兰会出现翘曲变形,导致密封失效或者轴孔同轴度偏差,太厚的话会浪费铸造材料,还会增加不必要的重量。凸耳向外伸出的长度不能超过设备周边的安全间隙,避免安装后和相邻的管线、结构件产生磕碰。铸造的时候采用一体铸造成型,材质常选用灰铸铁或者铸钢,灰铸铁的减震性能更好,用在有振动的传动场景里能降低运行噪音,铸钢的强度更高,适合用在负载更大、冲击更强的工况下。铸件成型后要进行时效处理,消除内部的铸造应力,避免后续加工或者使用过程中出现变形,之后再对轴孔、法兰安装面、凸耳孔进行精加工,保证各个配合面的形位公差满足装配要求。
实际选型使用的时候,要先核对法兰盘的安装孔位分布圆直径是否和对接部件匹配,轴孔的直径公差是否满足配合要求,凸耳的位置是否和周边部件存在干涉,还要根据实际承受的负载大小选择对应材质的铸件,避免负载超过构件的强度极限出现断裂。这类结构相比普通的平法兰,多了辅助定位的凸耳结构,在一些需要额外防转、或者需要外接辅助部件的场景里,不用额外焊接定位块,一体铸造的结构强度更高,安装也更方便,能减少现场装配的工作量,也避免了后续焊接带来的变形问题。在三维建模过程中,这类构件要重点注意各个特征的过渡圆角处理,尤其是凸耳和主体连接的位置、轴套和法兰盘连接的位置,都要设置合理的铸造圆角,既符合铸造工艺的要求,避免出现铸造缺陷,也能提升结构的强度,建模的时候还要注意拔模斜度的设置,方便后续模具开模,保证铸件能顺利脱模,不会出现粘模的情况。
