VMC机床型腔钻孔铣削加工工装结构

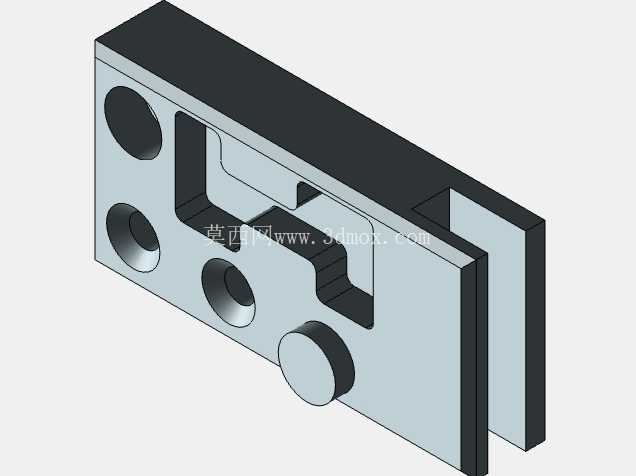

　　在立式加工中心的常规铣削钻孔作业场景里，这类带型腔与多孔位的块状工件是机加工车间十分常见的加工对象，多作为自动化产线定位模块、工装夹具基座的核心坯件，承担着工位定位、部件承载、运动导向的实际作用。从结构设计逻辑来看，该工件采用矩形块体作为基础承载主体，整体外形规整，便于在机床工作台通过平口钳或者压板完成装夹定位，无需设计额外的复杂装夹避让位，能有效缩短上机前的装夹找正时间，适配中小批量零件的快速加工需求。工件上表面分布的不同直径通孔，分别对应定位销穿装、紧固螺栓过孔、气路油路通孔的功能需求，孔位的位置度公差直接决定后续装配时配合部件的对位精度，建模阶段就需要严格匹配装配端的孔位坐标，避免加工完成后出现装配干涉。

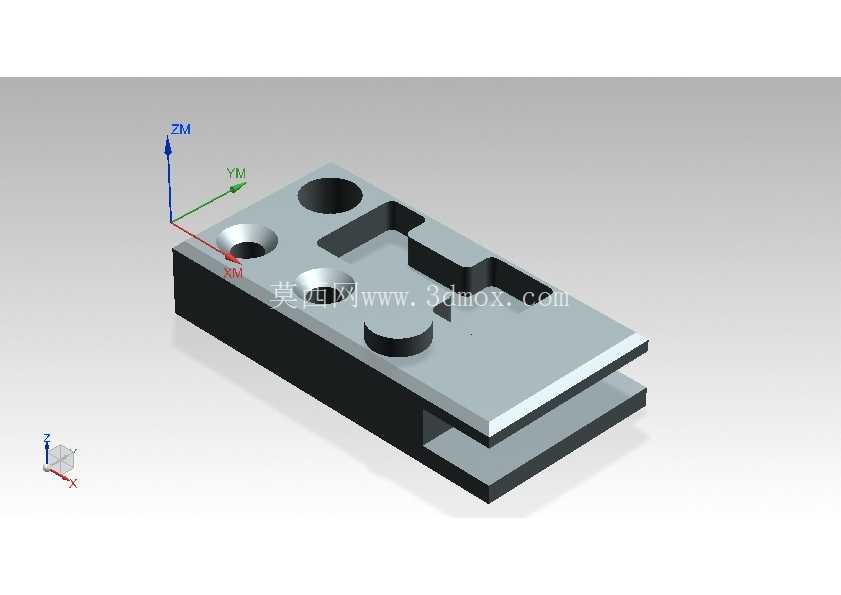

　　上表面下沉的异形型腔结构，是为了匹配对应配合部件的凸台轮廓，实现装配时的嵌入式定位，相比平面贴合的定位方式，这种型腔嵌合结构能承受更大的横向切削载荷，避免设备运行过程中配合部件出现横向滑移。工件下部的台阶式开槽结构，主要用于适配工作台T型槽或者导轨滑块的安装边界，安装时可直接将开槽部位卡入对应导向结构，再通过侧部紧固螺钉完成锁止，无需额外设计转接安装板，能有效压缩整体装配结构的占用空间。从加工工艺的实现角度，三维建模阶段已经提前规划了加工坐标系，ZM轴垂直工件上表面作为钻孔进刀方向，XM、YM轴分别对齐工件的两个相邻侧边作为找正基准，编程时可直接调用坐标系完成刀路生成，无需额外做基准转换。

　　型腔加工采用分层铣削的工艺路径，先通过粗铣去除大部分余量，留0.2mm单边余量做精铣保证型腔侧壁的垂直度与表面粗糙度，钻孔工序则安排在型腔精加工完成后进行，避免粗加工时的切削振动导致孔位出现偏移。工件的所有棱边都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能消除热处理环节可能出现的应力集中开裂风险。这类结构的工件在实际生产中，多采用45号钢或者铝合金作为毛坯材料，钢件加工完成后可根据使用需求做发黑或者淬火处理提升表面耐磨性能，铝合金件则做阳极氧化处理提升防腐蚀能力，适配不同工况的使用需求。

　　建模过程中需要重点关注各孔位的深度公差、型腔的深度尺寸以及下部开槽的宽度尺寸，这些尺寸直接和安装适配性挂钩，若尺寸偏差超出允许范围，会导致工件无法顺利装入对应安装位，或者装配后出现间隙过大、定位精度不足的问题。另外工件上表面的圆形凸台结构，是作为配合部件的支撑接触面，建模时需要保证凸台表面的平面度要求，避免装配后配合部件出现倾斜，影响整体设备的运行精度。在实际机床加工场景中，这类工件的整套加工工序可在一次装夹下完成，无需二次翻面找正，能有效避免二次装夹带来的形位公差误差，加工效率相比需要多次装夹的零件提升40%左右，十分适合立式加工中心的批量加工场景。
