多槽式可变流线传动凸轮结构设计

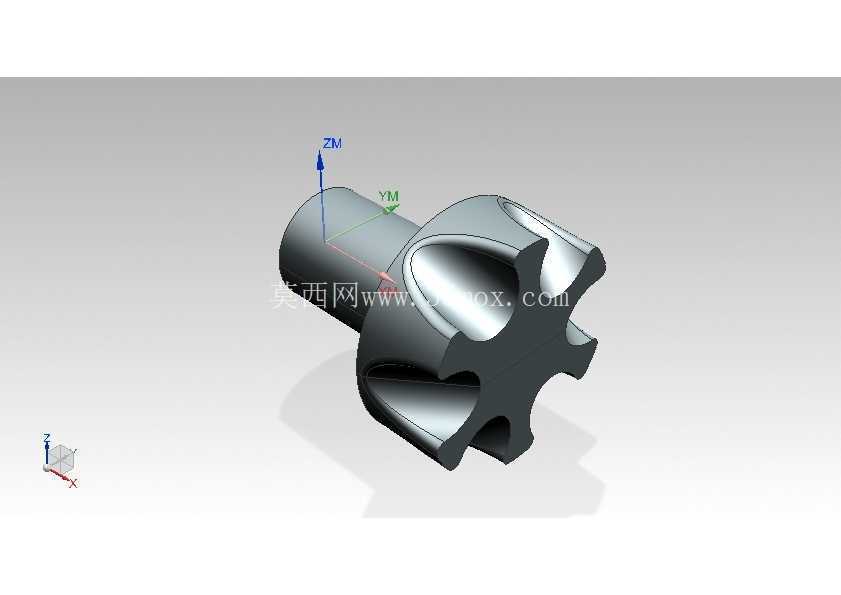

　　在自动化装配、轻工包装以及精密进给机构的间歇传动场景里，这类带多道流线型槽道的凸轮构件，承担着把连续回转运动转化为预设规律往复或摆动动作的核心作用，和传统盘形凸轮相比，可变流线槽的设计能让从动件的运动曲线更贴合实际工艺需求，避免刚性冲击带来的机构震颤，在中高速运转的工位切换机构里适配性更强。从结构本身来看，构件一端为光轴安装段，表面预留了同轴度基准，装配时可直接穿入支撑轴承座内，轴段的直径公差通常取h6级，和深沟球轴承内圈过渡配合，保证回转过程中不会出现径向窜动，轴端可加装锁紧螺母做轴向限位，安装段的长度需要匹配轴承座的厚度加上止推垫片的预留间隙，避免运转时轴段和端盖发生摩擦。

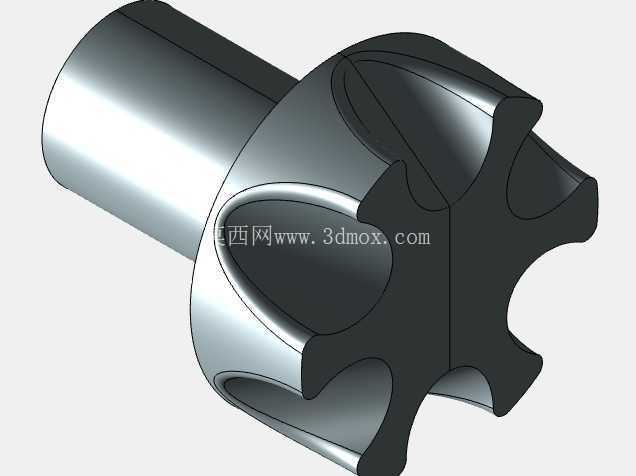

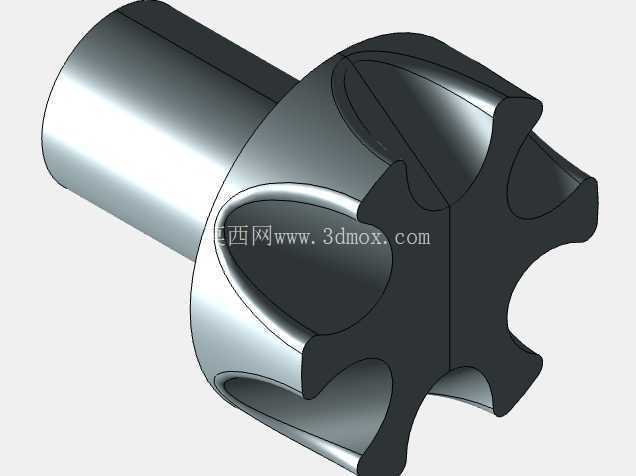

　　凸轮工作端采用六槽对称布局，每道槽道的型线都是经过运动学仿真优化的可变流线，不是单一的圆弧或等速曲线，槽道的侧壁做了等宽处理，宽度和配套从动滚子的直径间隙控制在0.02-0.05mm之间，既保证滚子能在槽内顺畅滚动，又不会因为间隙过大产生回程误差。设计这类槽道的时候，首先要根据从动件需要实现的行程、运动速度以及停歇时间，反推每一段型线的曲率变化，在推程段采用修正正弦曲线降低加速度峰值，回程段适当调整曲率半径减少滚子和槽壁的接触应力，槽道的深度要覆盖滚子的有效接触长度，避免滚子脱出槽道，同时槽底和侧壁的交接处做微小圆角过渡，减少热处理后的应力集中。

　　实际应用中，这类凸轮常配套圆柱滚子从动件使用，从动件的导向部分通常安装直线导轨或者滑动导套，保证从动件的运动方向和凸轮轴线垂直，避免偏载导致槽壁单侧磨损加剧。和外轮廓凸轮相比，槽式凸轮的从动件不需要额外的复位弹簧，依靠槽道的两侧壁就能实现双向驱动，结构更紧凑，在空间受限的小型自动化设备里优势明显，比如在通讯连接器的插针装配工位，这类凸轮可以驱动送料爪完成取料、送进、退回的整套循环动作，每个工位的动作时序完全由槽道的型线决定，不需要额外设置电气限位，运行可靠性更高。建模过程中需要注意轴段和凸轮工作部分的同轴度要求，两者的公共轴线作为整个零件的基准轴线，所有槽道的型线都要以该轴线为回转中心做阵列，保证六个槽道的相位角误差控制在±0.1度以内，否则会导致从动件运动时序错乱，出现卡滞或者动作不到位的情况。零件的材料通常选用40Cr调质处理，表面硬度达到HB220-250，槽道工作表面可以做高频淬火处理，硬度提升至HRC45-50，提高槽壁的耐磨性能，延长构件的使用寿命。

　　安装时需要先校准凸轮轴和从动件运动方向的垂直度，误差不超过0.02mm/100mm，手动盘车检查整个运动循环里滚子和槽壁的接触情况，确认没有卡滞点之后再进行空载试运转，试运转过程中监测轴承部位的温升，确保温升不超过40摄氏度，再逐步加载到额定工作转速。这类可变流线槽凸轮的优势在于可以根据具体的工艺动作需求定制型线，不需要改变其他传动部件的结构，就能调整从动件的运动规律，在多工位回转工作台、自动送料机构、精密包装机械的送膜机构里都有广泛应用，相比齿轮连杆组合机构，凸轮机构的结构更简单，运动精度更容易保证，维护也更方便，只需要定期给槽道和滚子补充润滑脂，检查槽壁的磨损情况即可。
