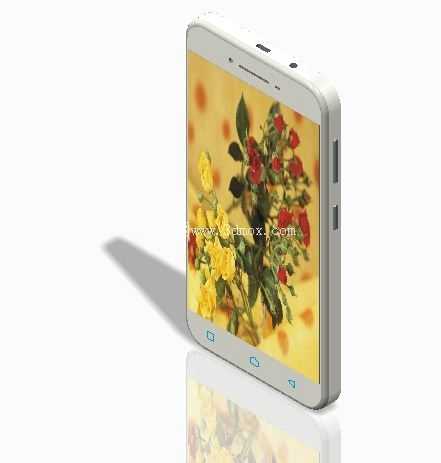

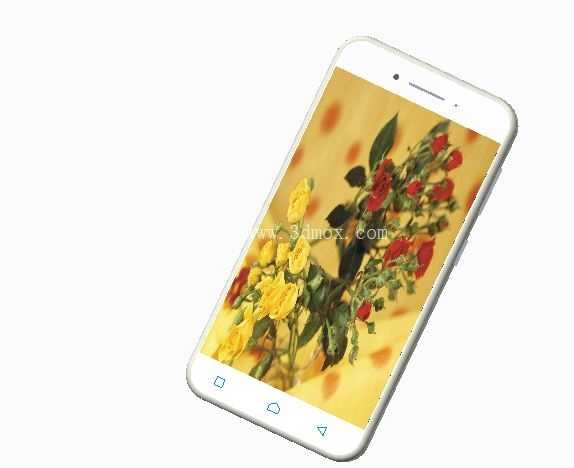

联想Vibe K5智能手机外观结构三维数模

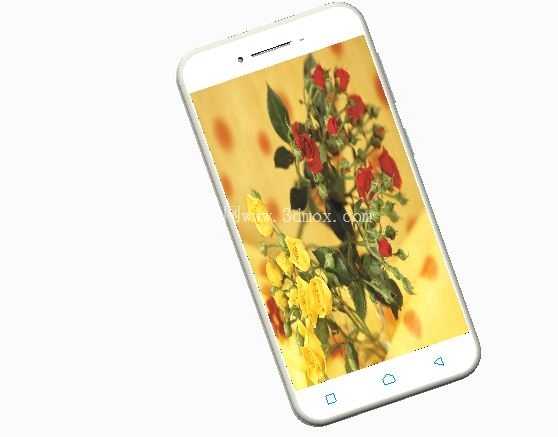

　　数模完整还原了整机的正面布局：顶部听筒开槽采用窄缝式结构，前置摄像头开孔位置与距离传感器、光线传感器的排布完全匹配量产机型的实际位置，屏幕下方的三枚触控按键采用内凹式触控标识设计，按键区域的倒角弧度经过反复调整，匹配手指触控时的滑动触感，避免直角边缘带来的硌手感。机身侧面的按键结构做了独立的分体建模，电源键与音量键的凸起高度、按压行程预留空间都按照实际装配要求做了参数化设置，按键与中框的配合间隙控制在0.15mm以内，既保证按键按压时的活动余量，又避免间隙过大进灰的问题。这款联想Vibe K5的三维数模完整还原了量产机型的整机结构细节，建模过程中优先参考了消费级手持通讯设备的人机交互边界与装配公差要求，所有外观曲面均通过A级曲面连续校验，可直接用于产品展示、结构验证、周边配件适配开发等场景。从实际应用场景来看，该数模可支撑手机保护壳开模前的贴合度验证、钢化膜屏幕覆盖区域校准、车载支架夹持范围匹配、桌面充电底座的卡位结构设计等工作，避免传统二维图纸在曲面贴合类配件开发中出现的尺寸偏差问题。机身背部的摄像头模组凸起高度做了精准还原，摄像头保护镜片的倒角、闪光灯的开孔位置都与真机一致，中框的弧度采用大R角过渡设计，单手握持时中框与手掌的贴合面经过曲率优化，长时间握持不会产生明显的压痕。建模过程中对整机的安装边界做了明确的参数标注：整机长度方向的尺寸控制在142mm区间，宽度为71mm，厚度方向包含摄像头凸起部分的总尺寸为8.2mm，屏幕显示区域的有效尺寸为5英寸，屏幕黑边的宽度控制在1.8mm，这些尺寸参数可直接用于适配配件的尺寸校核，不需要额外做逆向扫描。

　　从设计思路来看，这款机型的结构设计优先平衡了握持手感与内部元器件的排布空间，中框采用聚碳酸酯材质的建模设定，背部曲面从中间向两侧逐渐收薄，既给内部的电池、主板、摄像头模组预留了足够的堆叠空间，又让机身两侧的握持厚度控制在6mm以内，提升单手握持的舒适度。屏幕与中框的配合采用台阶式卡位结构，屏幕总成的安装台阶深度为0.3mm，装配时屏幕表面与中框表面的高度差控制在0.1mm以内，避免屏幕边缘凸起导致的贴膜翘边问题。底部的麦克风开孔、扬声器出声孔都做了等直径的阵列建模，开孔的位置避开了内部主板的元器件排布区域，出声孔的总开孔面积经过声学验证，保证扬声器的出声效率不会被壳体遮挡。

　　顶部的耳机插孔开孔做了倒角导向设计，方便耳机插头插入时的对位，插孔内部的固定卡位深度做了参数化设置，保证插头插入后的固定稳定性。在结构细节上，数模还原了机身的所有装配止口、卡扣位置，中框与后盖的配合卡扣均匀分布在机身四周，每个卡扣的卡合量为0.25mm，既保证装配后的连接强度，又方便售后拆解时不会损坏卡扣结构。电池仓的内部空间按照实际电芯尺寸做了预留，电池与中框之间的缓冲泡棉安装间隙设置为0.2mm，避免装配时挤压电芯产生安全隐患。主板的固定螺柱位置都做了精准定位，螺柱的高度与主板厚度匹配，保证主板装配后不会出现翘曲问题。

　　对于周边配件开发来说，这个数模可以直接导入到各类三维设计软件中，做保护壳的壁厚设置、开孔位置校准，比如保护壳的摄像头开孔需要比摄像头模组直径大0.3mm，避免安装时刮蹭摄像头镜片，保护壳的边缘高出屏幕表面0.2mm，当手机屏幕朝下放置时可以避免屏幕直接接触桌面产生划痕。车载支架的夹持臂开合范围可以根据机身宽度做参数调整，夹持位置避开机身侧面的按键，避免支架夹持时误触按键。充电底座的接口对位可以根据机身底部的Micro-USB接口位置做精准匹配，保证手机放置到底座上时可以顺利对接充电接口，不需要反复调整位置。整个数模的曲面质量经过曲率梳检查，没有出现曲面褶皱、曲率突变的问题，所有的圆角过渡都保持G2连续，在做渲染展示时可以直接赋予材质得到真实的外观效果，不需要额外做曲面修复。对于结构设计从业者来说，这个数模可以作为入门级智能手机结构排布的参考案例，观察消费级手持设备如何在有限的内部空间内排布所有元器件，同时兼顾外观手感与装配可靠性，理解消费电子类产品在外观设计与结构实现之间的平衡思路，比如如何通过曲面收薄来提升握持手感，如何通过卡扣排布来简化装配流程，如何通过开孔位置的优化来兼顾功能实现与外观整洁度。
