通讯设备用P2调谐器结构件

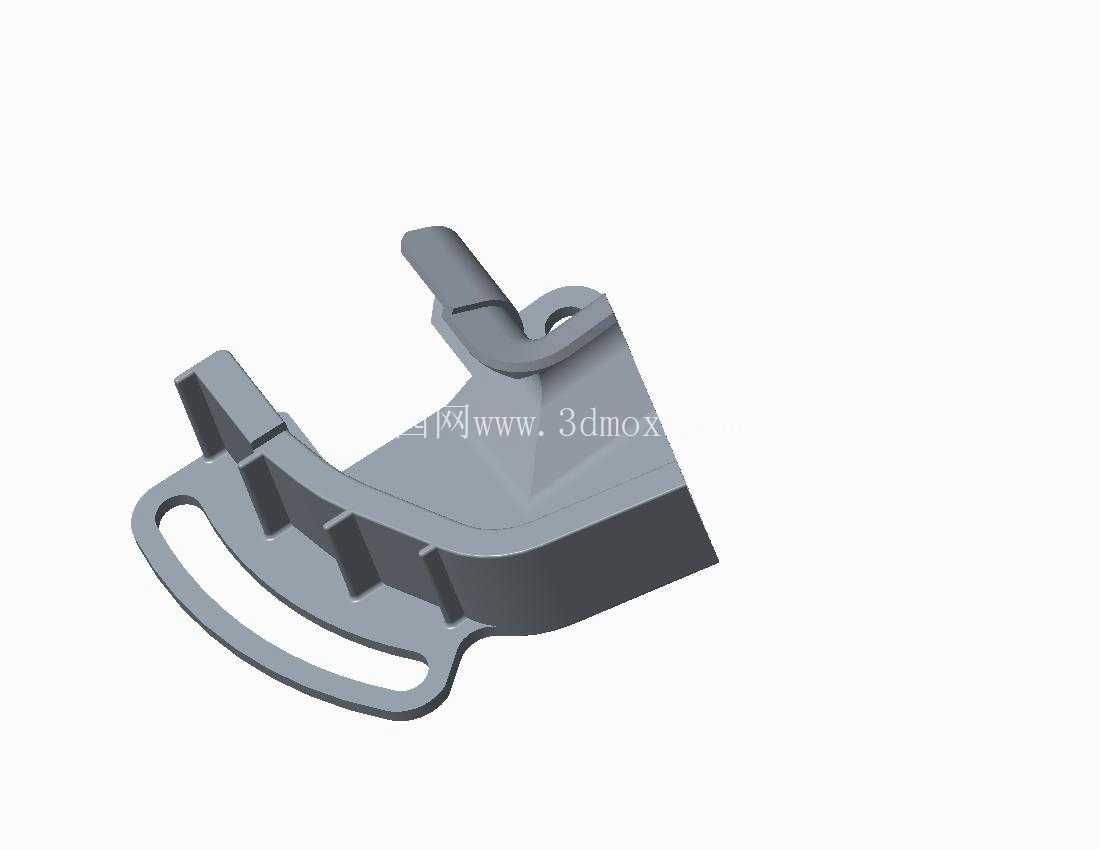

　　该调谐器结构件主要应用于射频通讯终端设备内部，承担射频信号回路调谐匹配的安装承载功能，在手持通讯设备、小型基站信号接收模块、业余无线电通讯装置中，这类结构件需要同时兼顾安装定位精度、结构强度与射频回路的避让需求，避免金属结构对信号传输造成不必要的干扰。从结构设计来看，零件主体采用一体化注塑或压铸成型的基座结构，侧边设置的弧形镂空提手结构，一方面是为了在设备组装过程中方便操作人员夹持定位，减少组装时的滑脱风险，另一方面该镂空结构可以有效降低零件整体重量，适配便携通讯设备的轻量化设计要求。基座上分布的多道加强筋结构，沿着零件受力方向排布，在不增加整体壁厚的前提下提升了结构的抗弯折强度，避免设备在跌落、挤压工况下出现基座断裂的问题，同时加强筋的排布位置避开了内部调谐电路的安装区域，不会对电路板上的电容、电感元件造成装配干涉。零件端部的卡扣与挂耳结构，是为了实现与设备壳体的无螺丝快速装配，挂耳上的定位孔可以与壳体上的定位柱配合，保证零件安装后的位置精度，控制在0.1mm的装配公差范围内，确保内部调谐元件与射频端口的对接同轴度，减少信号传输过程中的驻波比损耗。

　　在安装边界设计上，该结构件的整体外轮廓做了圆角过渡处理，所有棱边的R角不小于0.5mm，避免组装过程中划伤操作人员或者划破内部连接线束，零件底部的平面度控制在0.05mm以内，保证与电路板贴合时不会出现翘曲，防止长期使用后出现焊点松脱的问题。设计过程中针对零件的壁厚做了均匀化处理，整体壁厚维持在1.8mm-2.2mm区间，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，同时针对卡扣位置做了局部加厚处理，保证卡扣在多次拆装过程中不会出现断裂失效，卡扣的拆卸力控制在15N-20N区间，既可以保证日常使用时的连接可靠性，也能满足售后维修时的拆卸需求。

　　从实际使用场景出发，该结构件需要在-20℃到60℃的工作温度区间内保持结构尺寸稳定，因此设计时预留了0.2%的尺寸膨胀余量，避免高低温环境下零件变形挤压内部电路元件。侧边的弧形握持结构不仅方便组装操作，在设备内部走线时，该弧形面还可以作为线束的导向支撑，让射频连接线沿着弧形面排布，避免线束出现过度弯折导致的信号衰减问题。零件上的凹槽结构是为了匹配调谐磁芯的安装位置，凹槽的尺寸精度直接影响磁芯的调节行程，设计时将凹槽的同轴度控制在0.08mm以内，保证磁芯在调节过程中不会出现卡滞，确保调谐过程的顺滑度。

　　在结构强度校核阶段，针对挂耳安装孔位置做了受力仿真，模拟1.5米高度跌落时的冲击载荷，确保挂耳位置不会出现开裂，同时针对基座的抗挤压能力做了验证，在100N的侧向挤压力下，零件的变形量不超过0.1mm，不会影响内部元件的相对位置。这类调谐器结构件虽然属于通讯设备内部的小型结构零件，但每一处结构细节都直接影响整个射频模块的工作稳定性，设计过程中需要平衡结构强度、装配便利性、重量控制、信号避让等多方面的需求，不能单纯为了提升强度而盲目增加壁厚，也不能为了轻量化过度削减结构导致可靠性下降。
