带超声波真空炉的电路板清洗设备设计

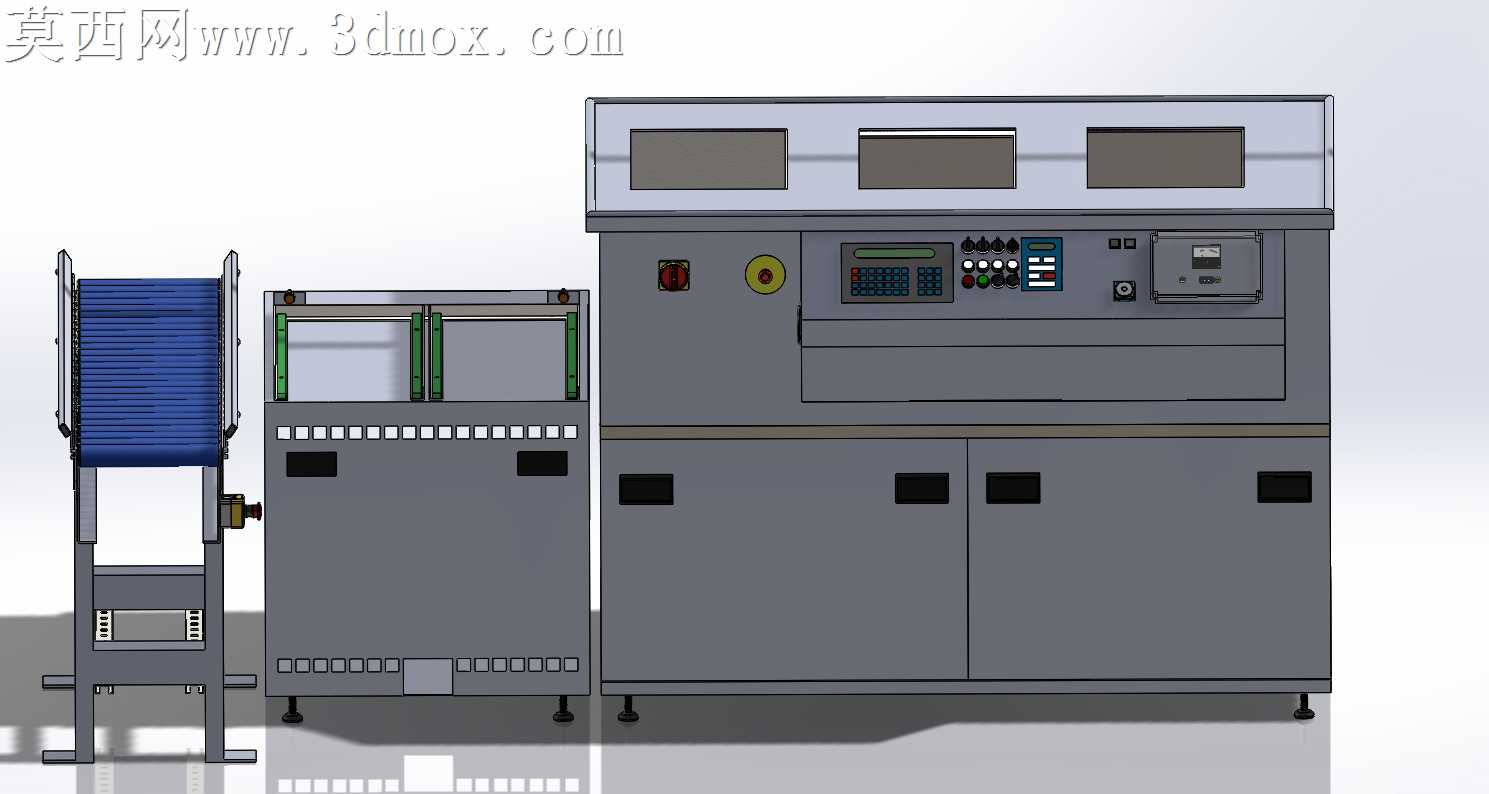

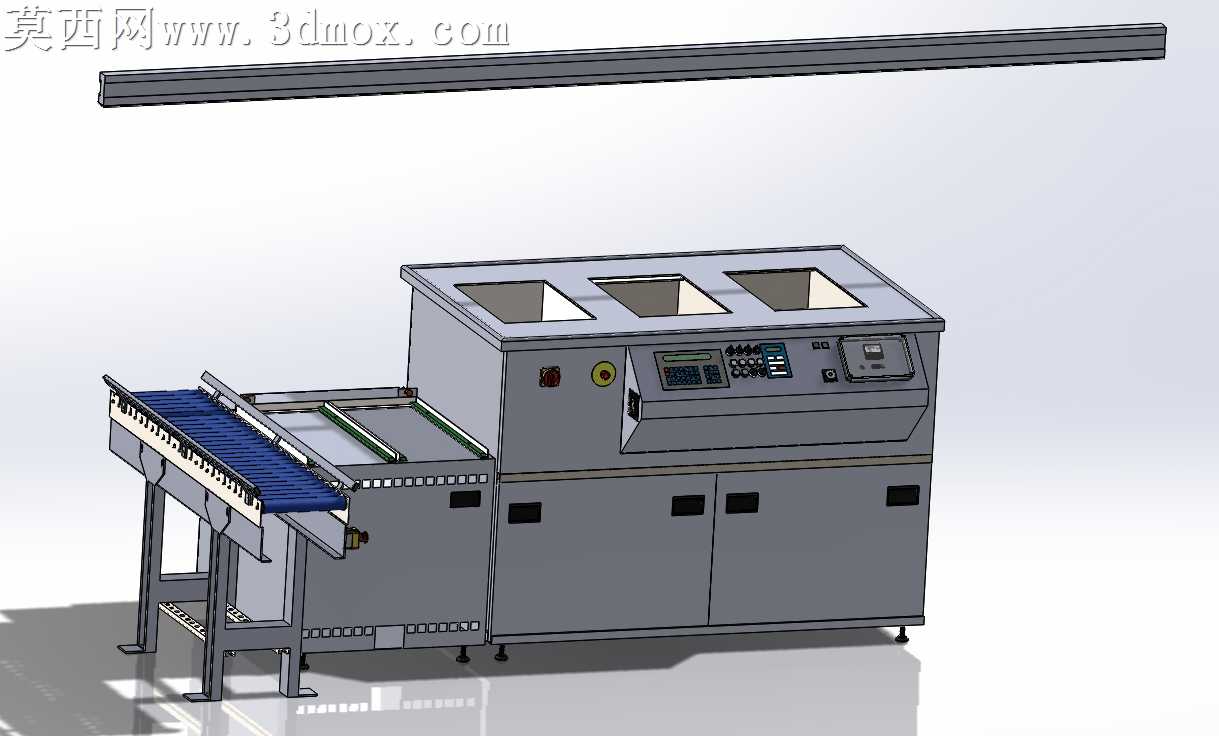

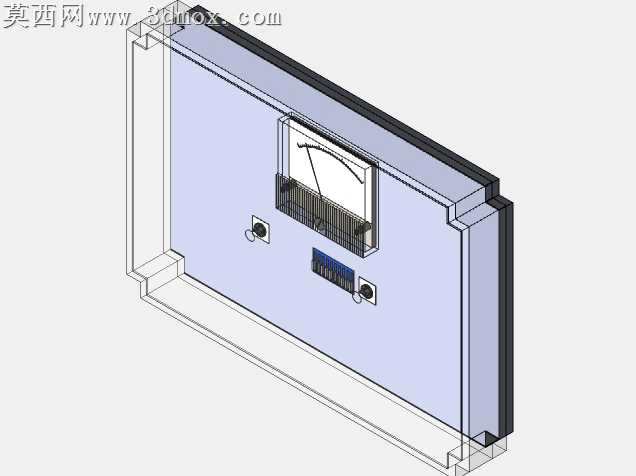

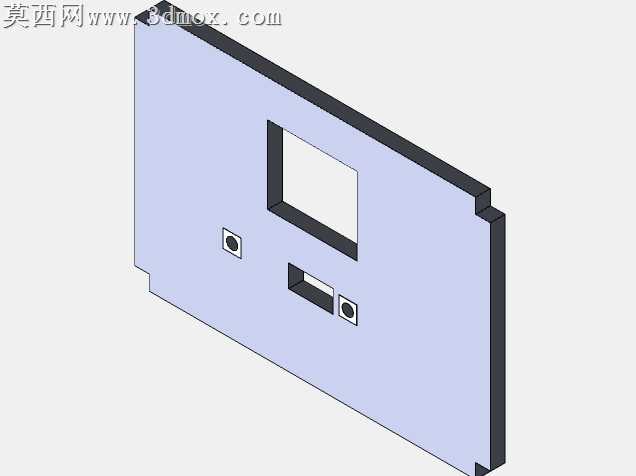

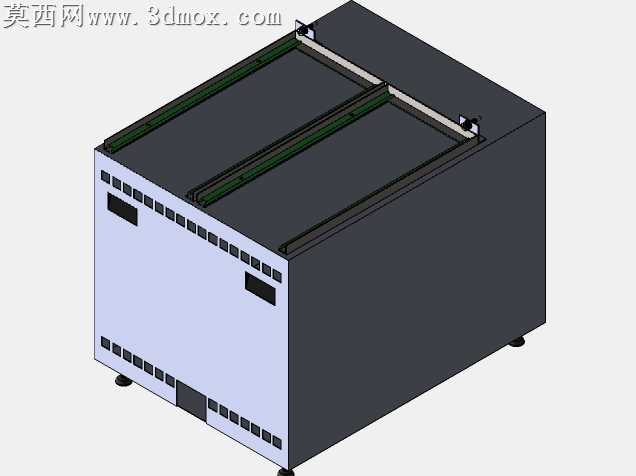

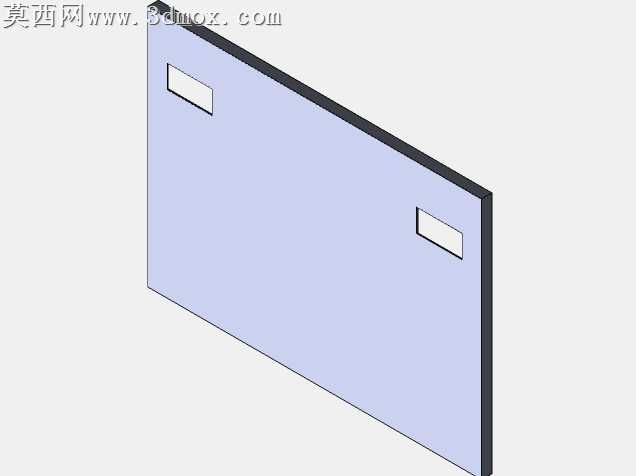

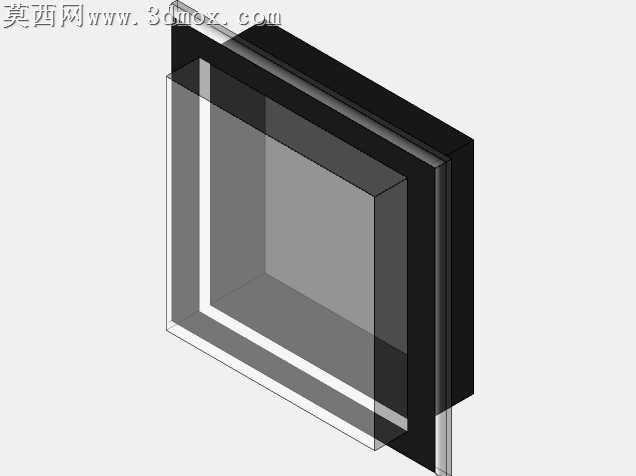

本模型为工业级印刷电路板清洗设备，采用SolidWorks完成全参数化三维建模，整体结构分为进料输送段、清洗主机舱、配套长距离轨道三个核心模块，建模过程严格遵循工业设备实际设计规范，对各部件的装配间隙、安装基准、功能分区做了精准还原。建模阶段首先搭建整体钢构焊接机架，采用方管焊接框架搭配钣金蒙皮的结构形式，对机架底部的可调脚杯、侧部的检修柜门、顶部的操作观察开口都做了独立特征建模，钣金件的折弯圆角、焊接止口、柜门铰链安装位都按照实际钣金加工工艺设置参数，还原真实加工可行性。进料输送段采用蓝色防静电皮带搭配侧边导向挡条结构，建模时还原了皮带下方的承托滚筒、侧边的高度调节支架、驱动端的电机安装位，输送面的水平度、与主机舱进料口的对接高度都做了对齐约束，保证物料输送路径的连贯性。主机舱部分集成了超声波清洗与真空炉干燥功能，操作面板区域对按钮、显示屏、调节旋钮、急停开关、状态指示灯都做了独立建模，按照人机工程学高度布置在舱体正面斜面上，舱体下方的电气安装仓预留了电气元件安装空间，柜门的门锁、散热格栅都做了细节还原。配套的长距离机器人轨道采用铝型材搭配直线导轨的结构形式，建模时还原了导轨的安装基准面、滑块安装位、两端的限位挡块，预留了机器人的安装接口，可适配对应型号的搬运机器人完成上下料作业。材质渲染阶段，机架与钣金蒙皮采用哑光工业灰喷塑材质，输送皮带采用深蓝色防静电橡胶材质，操作面板采用浅灰色工程塑料搭配黑色按键、透明显示屏盖板材质，导轨采用镀镍金属材质，脚轮采用黑色橡胶搭配镀锌金属支架材质，渲染时添加了地面投影与环境光反射效果，还原设备在车间实际放置的视觉效果。整体设计思路围绕印刷电路板制程中的清洗烘干工序展开，将超声波清洗、真空干燥、自动输送、机器人对接功能集成于一体，各模块拆分清晰，装配关系明确，可直接用于方案展示、结构校核、产线布局模拟等场景，模型未包含机器人本体，预留的标准安装接口可适配多款通用工业机器人，满足不同产线的自动化改造需求。
