陆地深井石油钻井井架完整结构设计

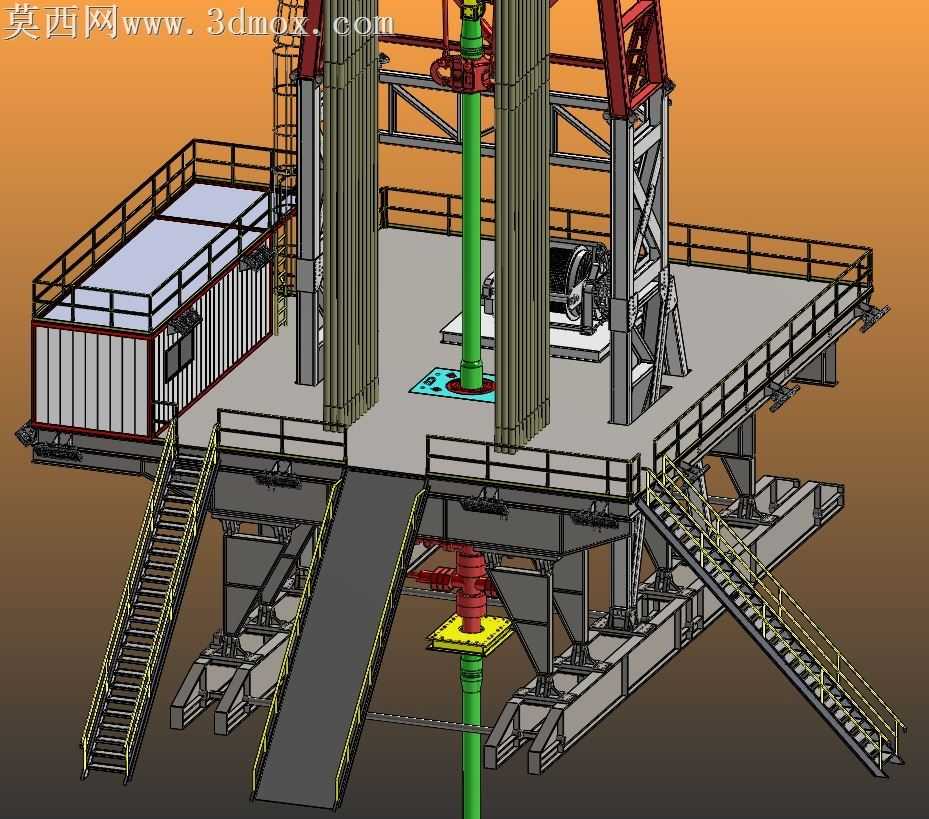

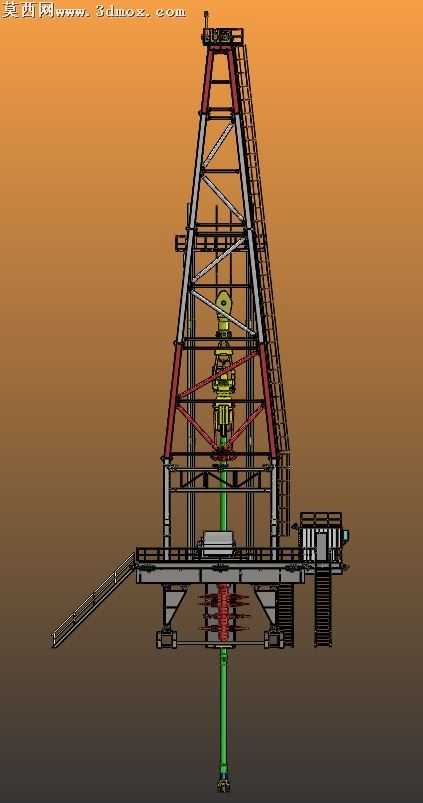

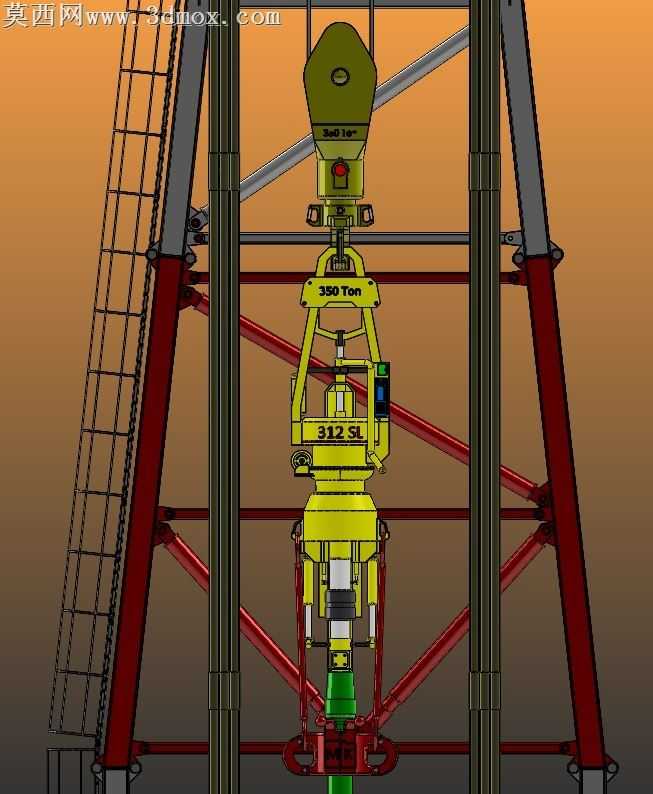

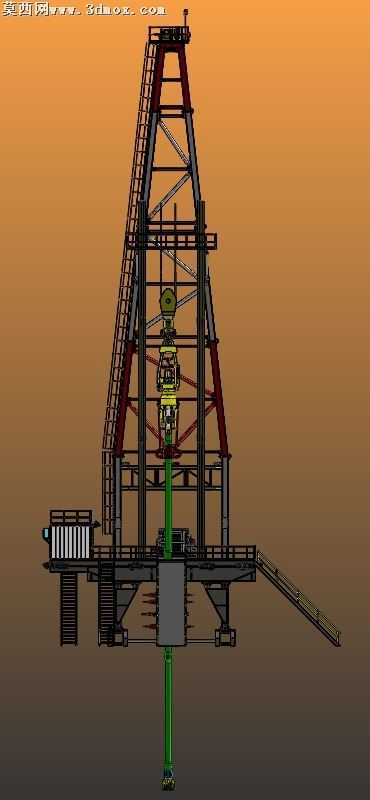

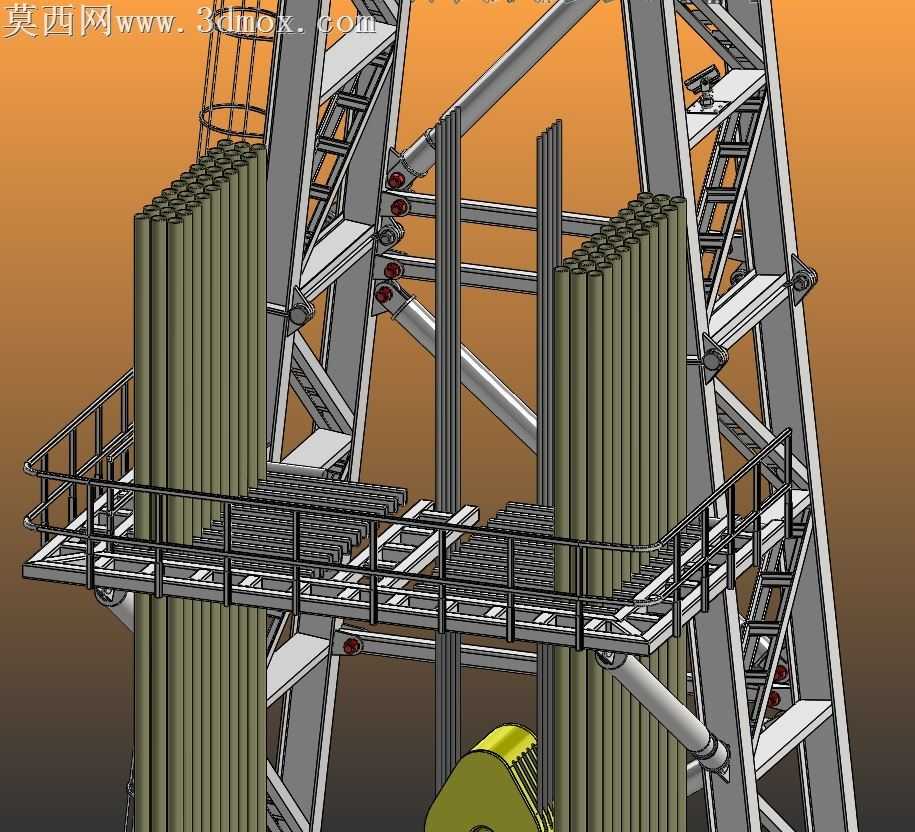

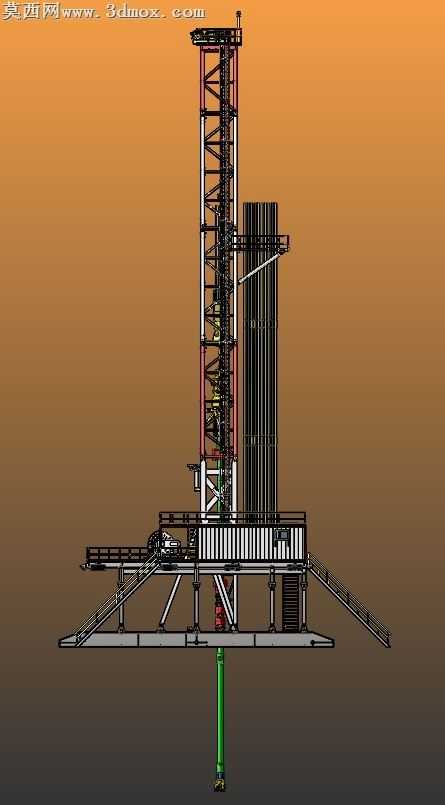

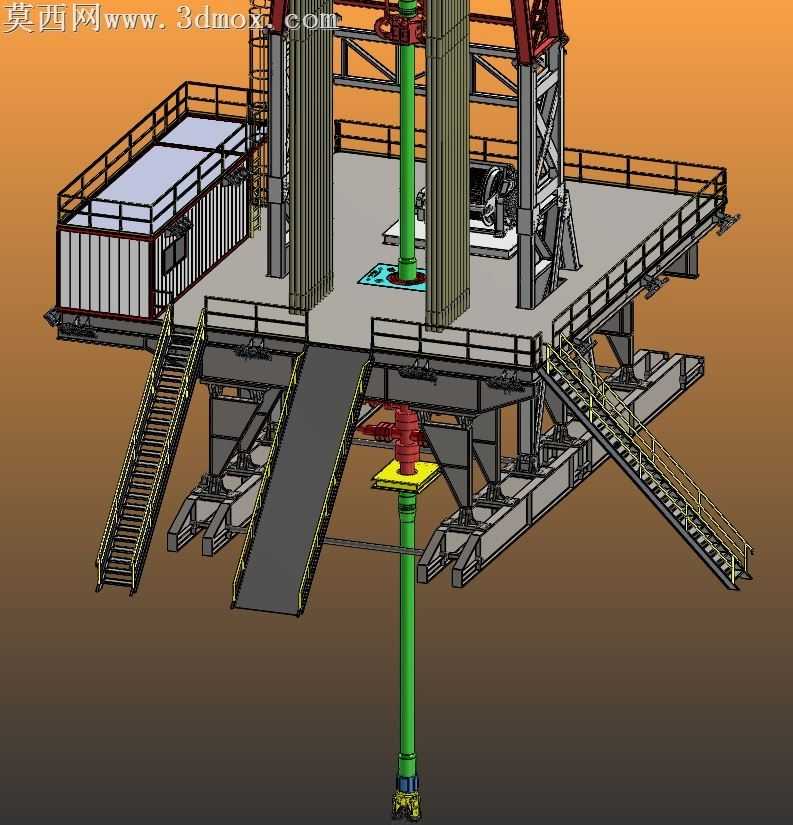

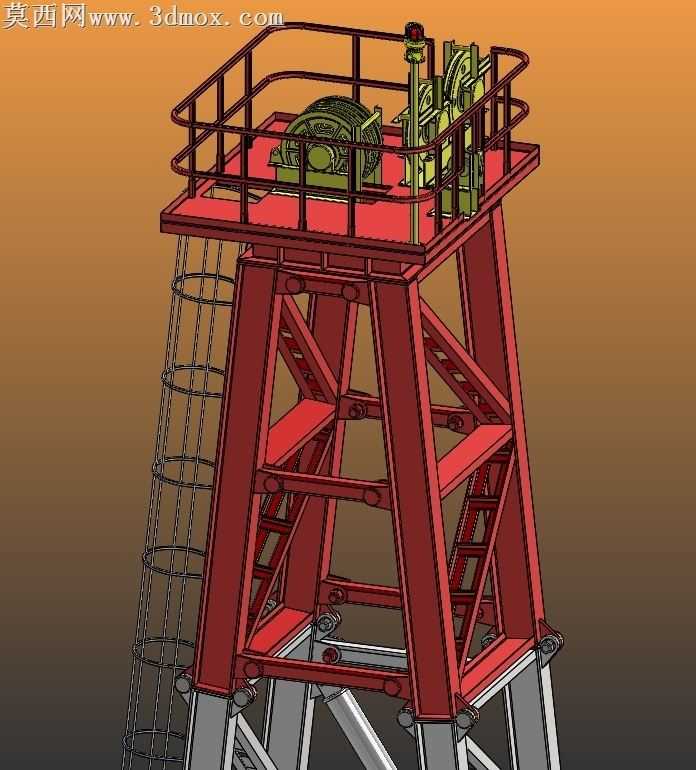

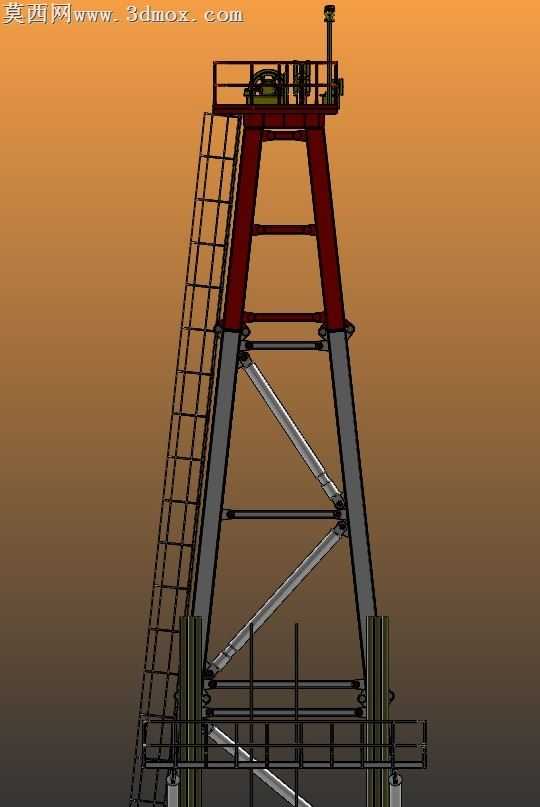

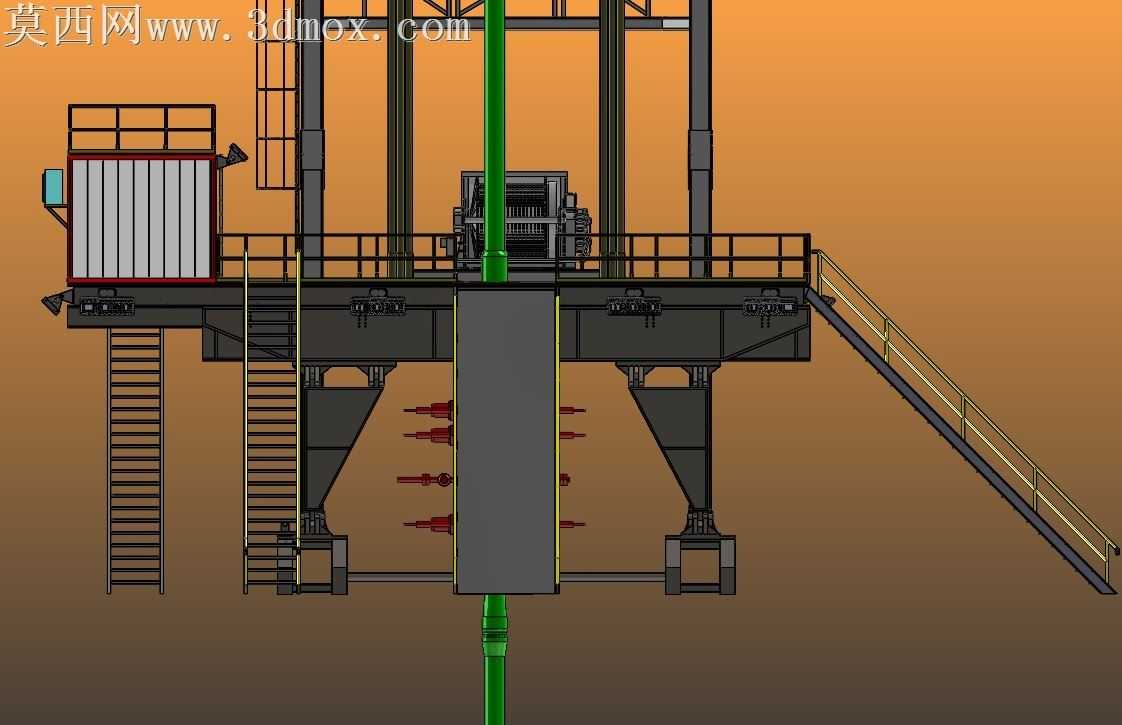

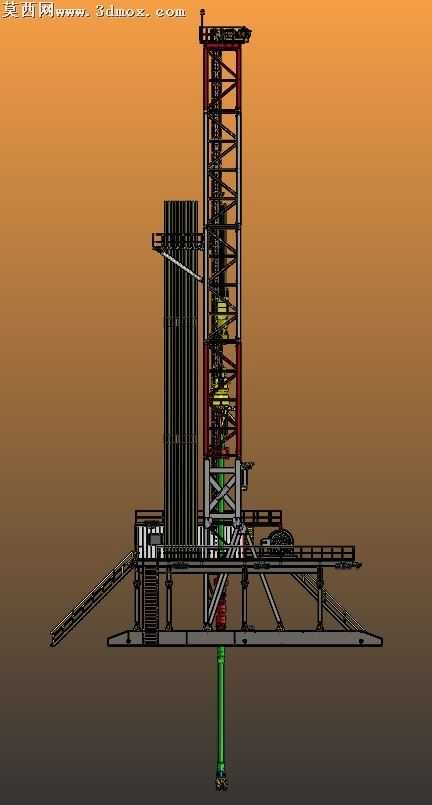

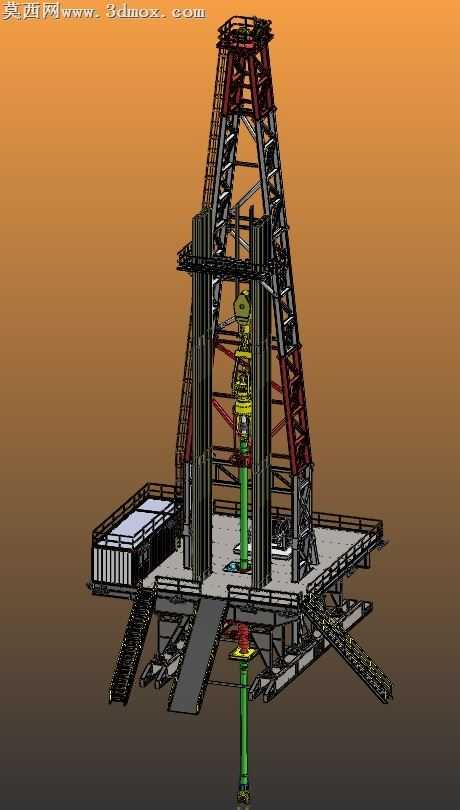

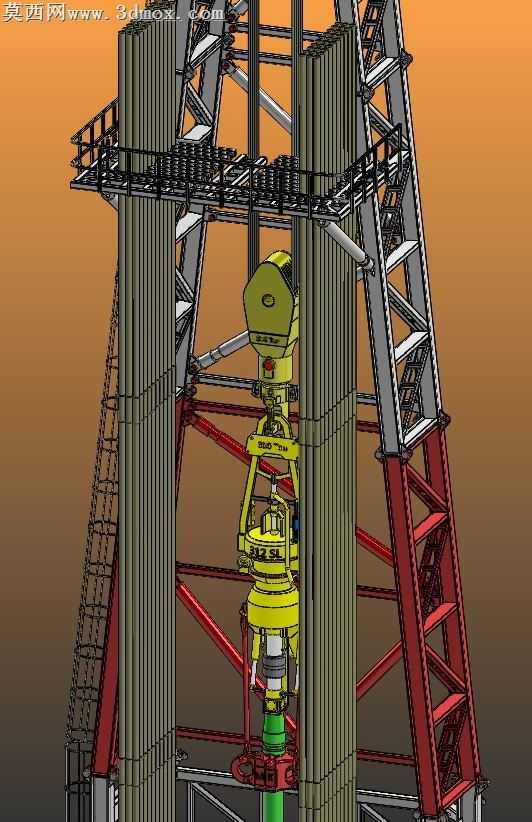

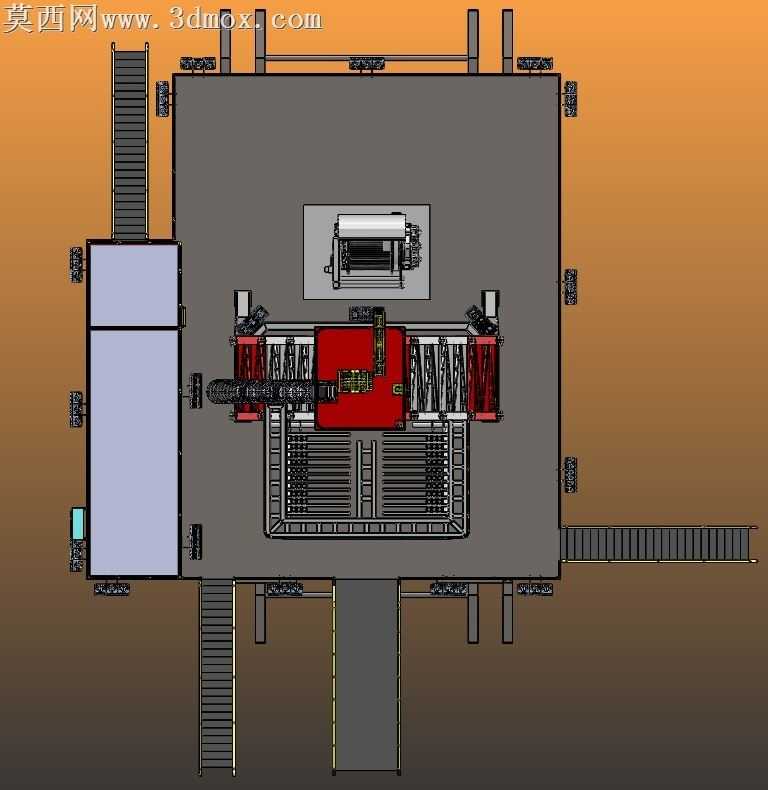

本模型为陆地深井作业用石油钻井井架完整三维设计成果，建模过程严格参照佩特罗莱纳性能中心42地铁站配套5700米深度钻井作业的实际工程参数，整体井架设计高度达42米，可满足5700米钻深的作业承载需求。建模阶段采用自底向上的装配设计思路，首先完成井架主体桁架结构的参数化搭建：主体承重立柱采用大截面格构式钢结构设计，通过等边角钢、H型钢的型材库调用完成杆件拼接，所有连接节点的法兰、螺栓、加强筋板均按照石油钻采设备的行业载荷标准做了结构还原，确保桁架结构的受力传递路径与实际工程完全一致，可直观呈现井架抗风、承重的结构逻辑。井架中部的提升系统、游车大钩、顶驱装置、井口防喷器组均做了精细化建模，各运动部件的装配约束完全按照实际作业的运动轨迹设置，可模拟钻具起升、下放的作业流程；井架底部的钻台平台做了完整的场景还原，包括钻台表面的防滑铺装、周边安全护栏、上下钻台的斜梯与坡道、钻台侧边的附属设备方舱、管架摆放区域均按照实际井场布局排布，钻台下方的井口导管、防喷器组连接结构也做了分层呈现。材质渲染阶段针对不同部件做了差异化材质分配：主体钢结构采用哑光深灰工业防锈漆材质，局部承重斜撑做红丹防锈漆的色彩区分，钻台铺装采用防滑花纹钢板的粗糙纹理材质，设备方舱采用浅灰色彩钢板材质，游车、顶驱等运动部件做了铸钢、橡胶密封件、液压管线的多材质区分，背景采用暖橙色渐变的工业渲染背景，搭配柔和的环境光与定向补光，突出井架的高耸结构与金属质感，整体模型完整还原了陆地深井石油井架的全部结构细节，可用于石油钻采装备的结构展示、作业流程演示、工程方案汇报等场景，所有部件的装配层级清晰，无冗余建模元素，结构比例完全符合工程实际。
