无线鼠标内部PCB电路板结构设计

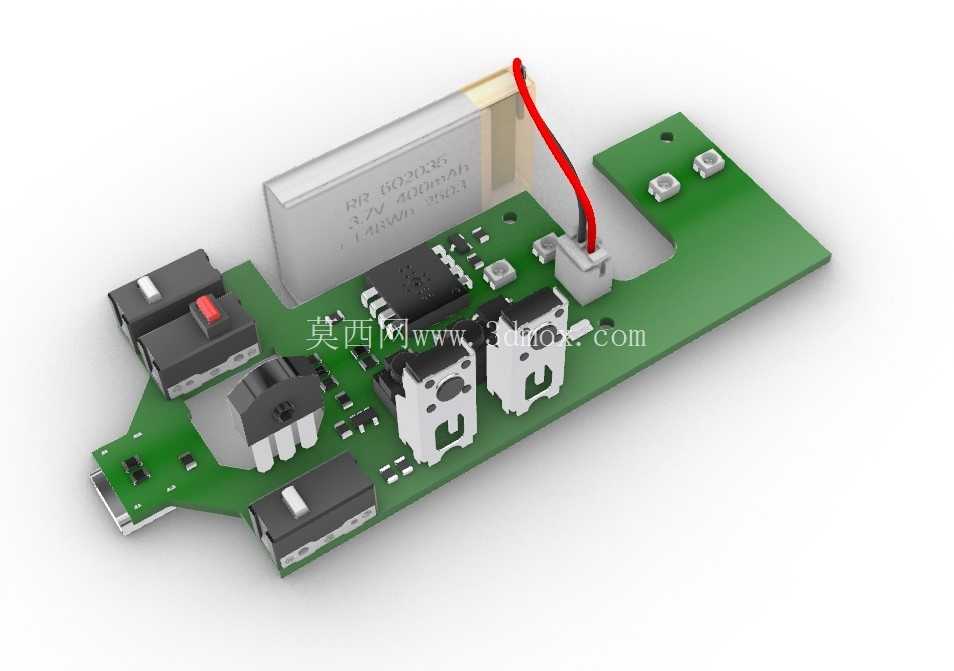

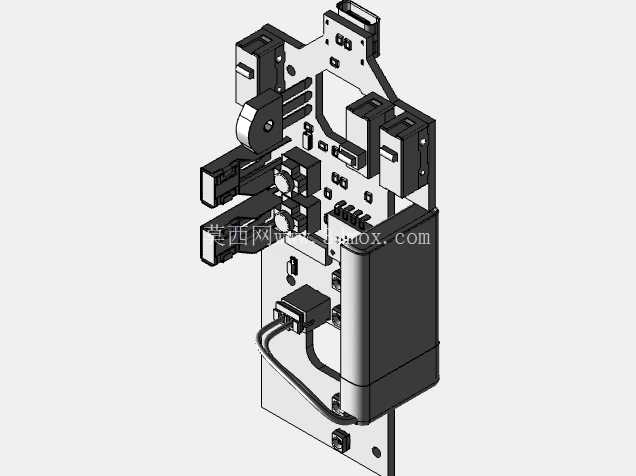

　　日常办公与家用场景中，无线鼠标的便携性、无布线优势已经成为多数用户的外设首选，而作为鼠标核心承载部件的PCB电路板，其布局合理性直接决定了鼠标的握持手感、功能稳定性与续航表现。这款无线鼠标PCB采用异形轮廓裁切设计，完全匹配对应型号鼠标的内部腔体空间，板体边缘做了圆角过渡处理，避免装配时刮伤鼠标上下壳的注塑内壁，同时在对应鼠标按键、滚轮、侧键的位置预留了精准的元件安装位，所有接插件与贴片元件的高度都控制在鼠标壳体的内部净空范围内，不会出现装配后顶壳、按键卡滞的问题。

　　从功能布局来看，板体上集成了微动开关安装焊盘、滚轮编码器固定位、电源管理模块、无线信号发射模块以及电池连接触点，其中左右按键微动的安装位置与鼠标壳体按键柱的中心完全对正，按压行程的受力点落在微动开关的触发中心区域，能有效避免长期使用后出现按键触发失灵、手感偏肉的问题；滚轮编码器采用卧式贴装设计，高度与鼠标上壳的滚轮开孔位置匹配，滚动时的阻尼反馈传递路径直接，不会出现滚轮晃动、虚位过大的情况。电源部分的接线端子预留了正负极防呆结构，连接内置锂电池时不会出现接反烧板的问题，电池仓的位置与板体之间预留了绝缘间隙，避免电池长期使用出现漏液时腐蚀板体线路。

　　信号模块的天线部分布置在板体远离金属元件的边缘区域，减少板上电子元件对无线信号的屏蔽干扰，保证2.4G无线连接的稳定性，在常规办公桌面环境下不会出现信号断连、光标漂移的问题。设计过程中充分考虑了批量生产的装配工艺性，所有贴片元件都布置在板体的同一侧，过波峰焊时可以一次性完成所有元件的焊接，减少二次补焊的工序成本；接插件的位置都预留了手工焊接的操作空间，维修更换元件时不会因为周边元件过于密集出现操作困难。板体上的固定孔位与鼠标底壳的螺丝柱位置一一对应，孔位周边做了露铜加固处理，多次拆装螺丝也不会出现板体开裂、铜箔脱落的问题。

　　接口部分对应鼠标的充电位置预留了Micro USB或者Type-C的焊盘位，充电接口的外壳与板体之间做了接地处理，插拔充电线时的静电可以直接导到板体的接地层，避免静电击穿主控芯片。整个PCB的线路走线做了等长处理，高频信号线路与电源线路之间保持了足够的安全间距，减少电源纹波对信号传输的干扰，保证光标移动的顺滑度，不会出现高速移动光标时丢帧的情况。对于外设结构设计从业者来说，这类PCB的布局思路可以直接参考到同类无线输入设备的开发中，在有限的内部空间里平衡元件布局、信号完整性、装配工艺性与使用手感之间的关系，避免出现为了压缩体积牺牲功能稳定性，或者为了堆元件导致鼠标外形过于臃肿握持不适的问题。板体的外形轮廓可以直接导入鼠标壳体的设计文件中做干涉检查，提前排查装配时的结构冲突，减少后期开模后的改模次数，缩短产品开发周期。
