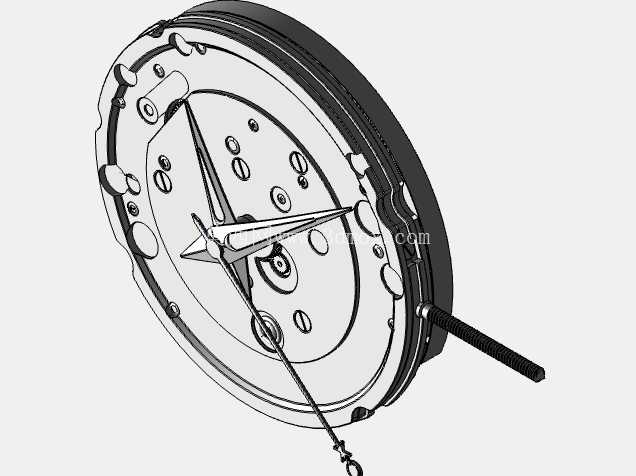

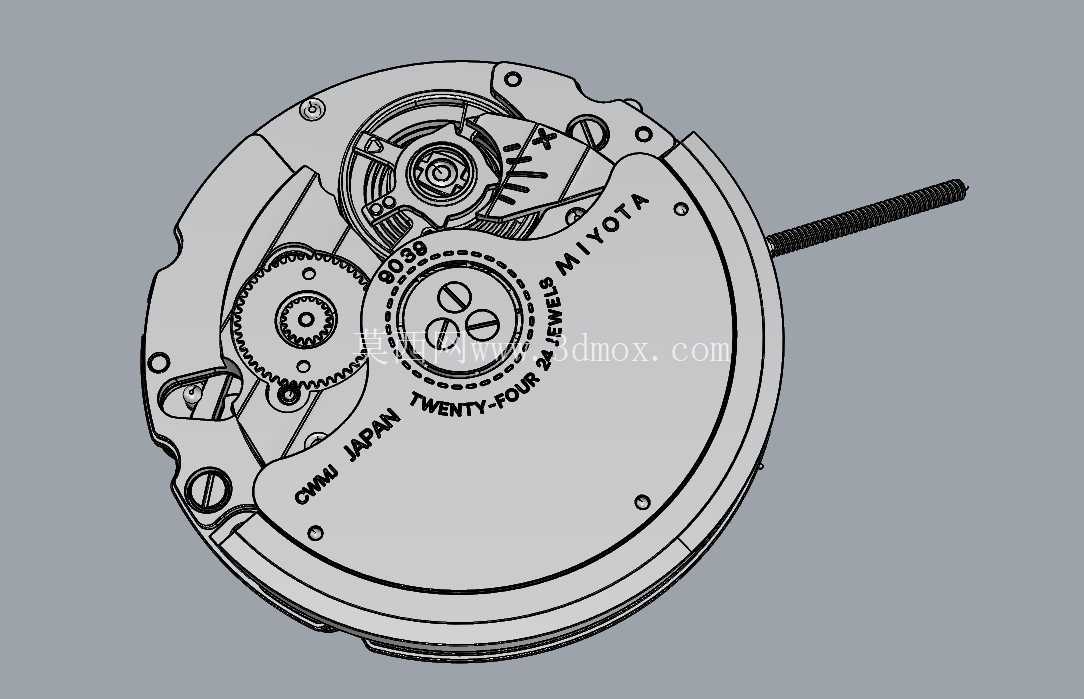

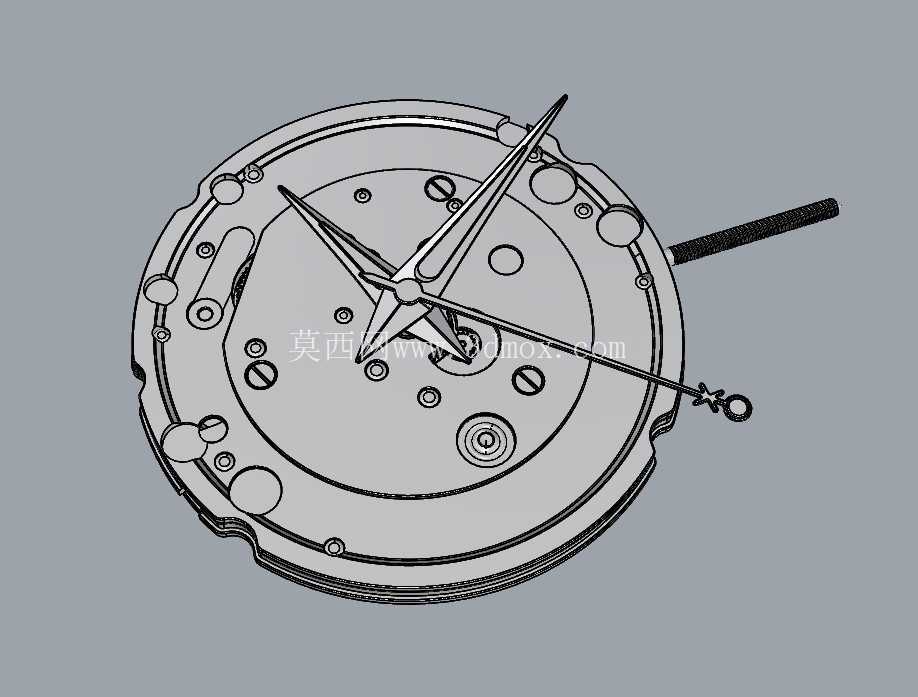

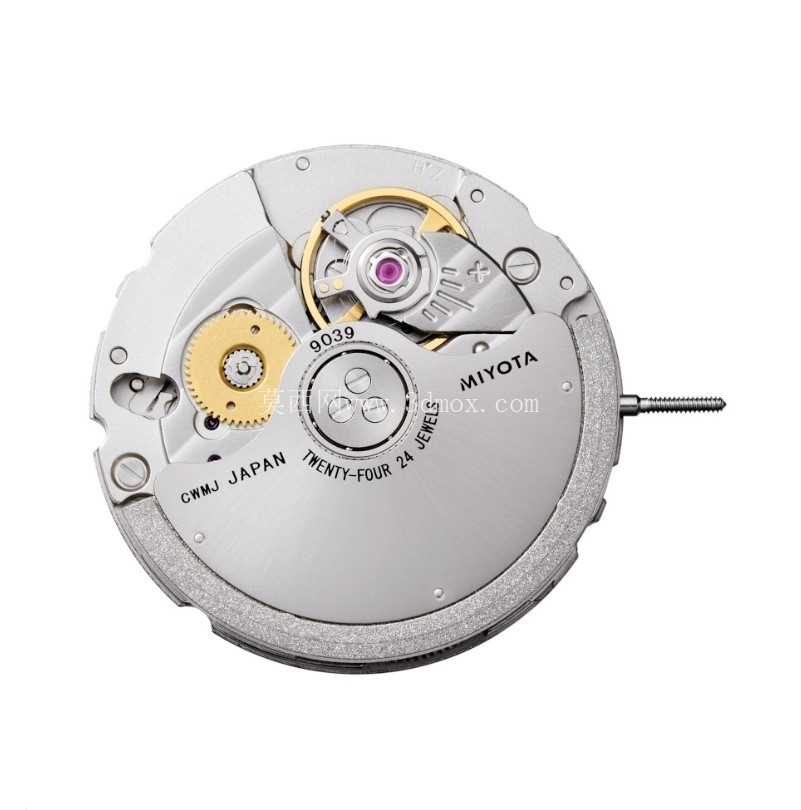

MIYOTA9039机械手表机芯结构设计

日常接触机械腕表的结构设计工作时，这类超薄自动上链机芯的三维结构还原，是做钟表类零部件逆向、整机装配验证绕不开的典型案例。从实际应用场景来看，该机芯主要适配中端正装机械腕表、简约风格休闲腕表的内部搭载需求，这类腕表普遍追求整机厚度控制在10mm以内，对机芯的轴向尺寸、径向安装边界有非常严苛的要求，在做表壳结构匹配、表盘指针适配、表冠传动衔接的时候，精准的三维结构数据能大幅减少开模后的试装调整工作量。

从实际用途出发，该机芯作为腕表的核心动力与计时单元，承担着储能、走时调速、指针驱动、上链传动的全部核心功能，区别于大尺寸的运动款机芯，这类小尺寸薄型机芯的内部轮系排布非常紧凑，没有多余的结构冗余，每一个夹板的固定孔位、轮系的啮合间隙、摆轮的活动空间都经过精密计算，在三维建模过程中需要严格还原每一处配合公差，才能保证后续装配模拟时不会出现干涉问题。

说到功能特性，这款机芯采用中心二轮式结构，自动陀部分做了边缘配重优化，上链效率在同尺寸机芯里属于第一梯队，摆轮位置的微调结构、快慢针的调节余量、日历模块的预留安装位都在结构上做了清晰的呈现，做结构拆解的时候能看到，主夹板上的每个轴眼位置都做了储油槽的结构设计，这类细节如果在建模时遗漏，后续做润滑模拟、长期磨损分析的时候就会出现数据偏差。另外它的把杆传动结构做了横向延伸设计，适配不同表壳的表冠位置调整，在做不同表款适配的时候，只需要调整把杆长度即可，不需要改动机芯主体结构，这也是这类通用机芯的设计优势。

从设计思路的角度拆解，这款机芯的整体排布遵循了薄型机芯的经典设计逻辑：将大尺寸的自动陀布置在机芯背面，轮系采用平面层叠排布，尽量压缩轴向的堆叠厚度，主夹板和上层夹板的固定螺丝全部采用沉头设计，螺丝端面不超出夹板平面，避免和后续安装的表盘、自动陀部件产生干涉。固定孔位的排布均匀分布在机芯外缘，既保证了夹板的连接强度，又不会占用中部轮系的布置空间，调时结构的离合杆、拉档部件都藏在主夹板的侧方凹槽内，不需要额外增加盖板结构，进一步压缩了整体厚度。

关于外形尺寸与安装边界，这款机芯的径向最大轮廓为圆形结构，外缘的定位缺口、固机螺丝孔位都做了标准化设计，适配行业通用的固机圈尺寸，轴向总厚度控制在4mm以内，安装时表盘贴合面到机芯背面的距离有统一的公差要求，指针轴的伸出长度、时分针的安装高度差、秒针的同轴度都有严格的尺寸边界，在做表壳设计的时候，需要预留出摆轮的活动间隙，避免摆轮转动时和表壳内壁产生剐蹭，同时把杆的安装位置、表冠的锁紧行程也要和机芯的把档行程匹配，保证调时、上链档位的切换手感清晰。

在做这类精密小尺寸零部件的三维建模时，最容易出问题的就是轮系的啮合间隙、弹性部件的形变空间，比如离合杆的弹簧位置、自动陀的轴承配合间隙，如果只是照着外观轮廓建模，忽略了这些内部配合细节，后续做装配仿真、运动模拟的时候就会出现卡滞、穿模的问题，必须把每个小零件的倒角、退刀槽、配合公差都还原到位，才能真正用于实际的产品开发参考。另外这类机芯的主夹板上有很多细小的油槽、轴眼，建模时不能做简化处理，这些结构直接影响后续的装配工艺、润滑维护的便利性，是精密机械结构里非常重要的细节部分。
