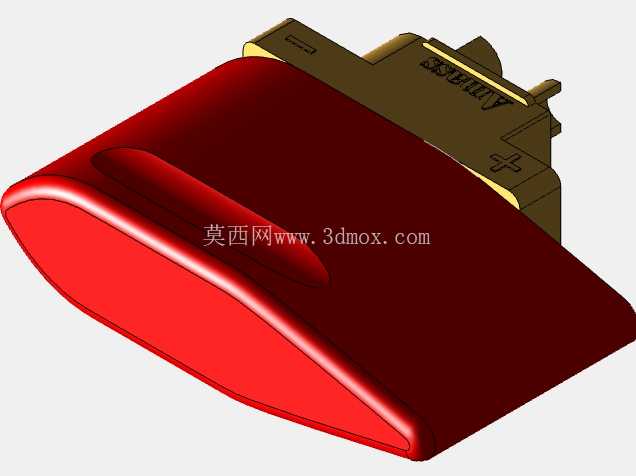

无人机用短接式紧急停止开关跳线结构

　　在航模及工业级无人机的飞控系统搭建环节，动力回路的安全切断装置一直是结构设计与硬件适配的核心考量点，这类短接式紧急停止开关跳线，正是针对单键启动的遥控飞行器系统做的专属安全适配部件，日常作业中能从硬件层面切断动力触发链路，避免飞控误触发带来的桨叶伤人、设备冲坠等风险。从实际落地的应用场景来看，这类部件既适配消费级遥控航模的DIY组装场景，也能满足小型工业巡检无人机的动力安全回路改造需求，尤其是在户外作业的起飞前调试阶段，操作人员无需进入飞控软件调整参数，直接通过物理短接的通断状态就能锁定动力输出，调试飞控舵机、图传链路时不会出现电机意外启动的问题。从功能特性上看，这款跳线采用短接触发的结构逻辑，常态下通过锁止结构保持回路断开状态，触发时通过按压实现回路短接给飞控传输急停信号，相比传统的拨动式开关，短接结构的接触电阻更稳定，在无人机高频振动的飞行工况下不会出现接触不良、信号误触发的问题，外层的红色防护套采用半透明的绝缘材质，既可以直观看到内部锁止结构的状态，也能抵御户外作业时的灰尘、少量雨滴侵蚀，避免引脚短路带来的功能失效。

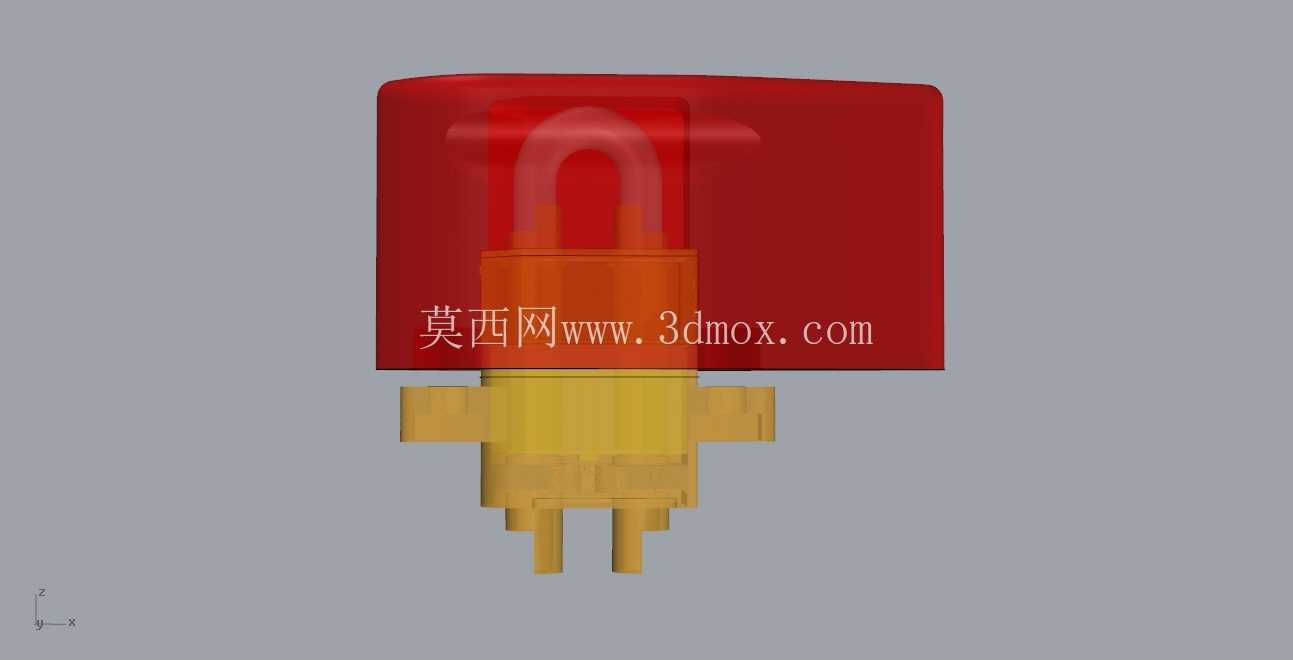

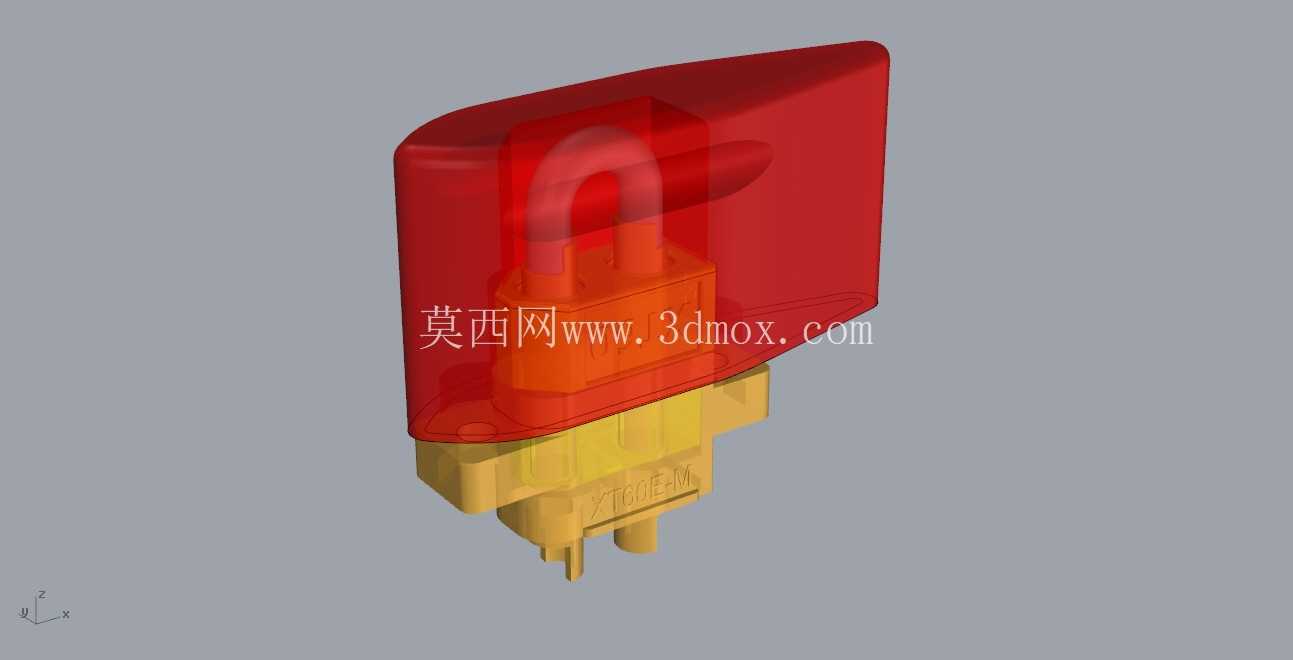

　　设计思路上，这款部件没有采用一体化的密封结构，而是做了分层适配的设计：底部的黄色基座是安装定位结构，预留了两个插装引脚，刚好匹配常规飞控板上2.54mm间距的接插端口，安装时不需要额外焊接，直接插装就能完成固定，基座两侧的凸台结构是安装限位用的，卡在飞控安装座的预留卡槽里，即使飞行过程中出现持续振动，也不会出现引脚松脱、开关移位的问题；中部的橙色段是开关的触发行程段，预留了1.5mm的按压行程，按压力度设置在15N左右，既不会因为飞行中的轻微震动误触发，也能在紧急情况下单手完成按压操作；顶部的红色护罩是防护与状态指示结构，半透明的材质可以直接看到内部的U型短接弹片状态，护罩边缘做了圆弧过渡，不会在操作时划伤操作人员的手指。

　　从安装边界与尺寸适配来看，这款开关跳线的整体安装高度控制在18mm以内，基座的安装截面尺寸为10mm*8mm，不会占用飞控舱内过多的安装空间，对于内部空间紧凑的穿越机、小型航拍无人机来说，不需要额外调整舱内结构就能完成布置，引脚伸出基座的长度为3mm，插装后刚好能穿过飞控板的焊盘孔，即使做焊接加固也不会出现引脚顶到舱体外壳的问题。在实际的结构适配中，这款开关的触发方向垂直于安装基座平面，安装时可以将触发面朝向飞控舱的外侧预留操作孔位置，不需要在舱体上开过大的操作窗口，仅需要预留直径8mm的操作孔就能完成按压操作，兼顾了舱体的结构强度与操作便利性。接触弹片采用了U型的一体化冲压结构，没有额外的铰接部件，长期使用不会出现铰接点磨损、行程变大的问题，弹片的接触部位做了镀金处理，在沿海高湿、高盐雾的作业环境下也不会出现接触氧化导致的信号传输不稳定问题。不同于软件层面的急停逻辑，这种硬件级的短接跳线直接切断动力回路的触发信号，即使飞控出现程序跑飞、信号干扰的问题，也能通过物理按压实现动力锁定，在航模调试、无人机起飞前检查、作业中途临时停机的场景下，这种硬件安全结构的可靠性远高于软件层面的安全设置。

　　很多DIY玩家在组装航模时容易忽略急停部件的结构强度，选用普通的轻触开关做急停按键，往往在几次振动后就出现引脚脱焊、开关移位的问题，这款跳线的基座做了加强筋结构，插装后与飞控板的接触面积更大，配合接插件的固定力，能承受最高50G的冲击载荷，符合航模及小型无人机的振动工况要求。在布线适配方面，这款开关的引脚间距与常规的舵机插头间距保持一致，不需要额外做转接线缆，直接适配现有飞控的急停信号端口，结构设计时也考虑了不同飞控的安装高度差，引脚长度预留了足够的适配余量，即使在飞控板与安装座之间垫有减震泡棉，也能顺利完成插装，不会出现引脚长度不足、接触不良的问题。
