航模幻影2000前起落架收放结构设计

这套结构针对80mm涵道级仿真喷气航模设计，核心承担地面滑跑阶段的载荷承载、滑跑转向、离地后收纳、着陆缓冲的全流程功能，适配Freewing Mirage2000机型的机身前部安装空间，在航模起降过程中直接决定滑跑稳定性与着陆冲击耐受能力。从实际使用场景来看，这类涵道喷气航模的起飞滑跑速度通常可达80-120km/h，着陆接地瞬间的垂直冲击载荷会达到静态重量的3-5倍，因此起落架的结构强度、收放可靠性、缓冲行程匹配度，直接影响航模的起降成功率与飞行寿命，不少航模炸机事故都源于起落架结构刚度不足、收放卡位偏差或者缓冲行程不匹配导致的接地弹跳、侧翻。

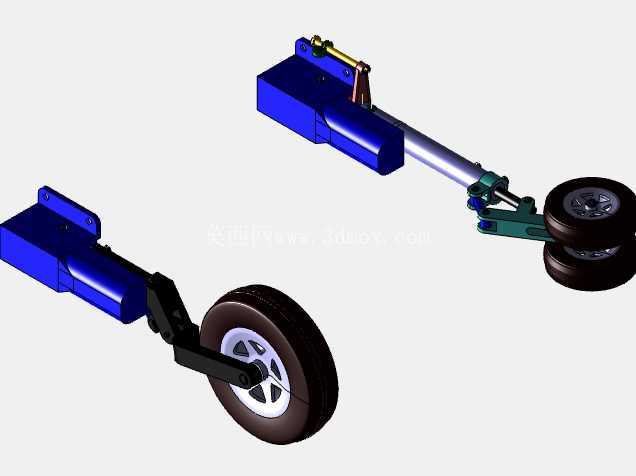

设计思路上，这套前起落架采用单支柱伸缩收放布局，整体沿机身纵向布置，收放作动筒集成在支柱上部，收纳时支柱绕上部铰接点转动，将轮组完全收入机身前部的起落架舱内，不会额外增加飞行阶段的气动阻力，完全匹配真机的起落架收放逻辑，兼顾仿真外观与气动效率。结构组成上，上部安装座设置了多组螺栓固定孔位，可直接贴合机身前部的加强隔框安装，安装座集成了收放作动的铰接支点与锁止结构，收放到位后可通过机械卡位锁定，避免飞行过程中起落架意外脱出；支柱主体采用高强度铝合金材质的伸缩套筒结构，内部集成阻尼弹簧与阻尼油腔，可在着陆时吸收垂直方向的冲击能量，避免硬着陆时冲击力直接传递到机身隔框造成结构损伤；轮架部分采用摇臂式连接结构，轮轴处设置双轴承支撑，保证轮子高速滑跑时的转动顺畅度，不会出现卡滞导致滑跑跑偏；转向摇臂集成在支柱下部，可通过舵机连杆连接转向舵机，实现地面滑跑阶段的方向控制，转向角度限位设置为左右各35度，既满足地面转向的灵敏度需求，又避免转向角度过大导致侧翻。

安装边界方面，整套起落架完全伸出时的总长度为128mm，轮组直径52mm，轮距适配80mm涵道机型的机身前部宽度，收放转动行程为92度，收纳状态下整体轮廓尺寸为132mm*42mm*55mm，安装时需要在机身前部隔框预留对应尺寸的安装平面，四个固定孔位的孔距为28mm*36mm，适配M3规格的固定螺栓，安装时需要在安装座与机身隔框之间添加2mm厚的橡胶减震垫，进一步过滤滑跑阶段的高频振动，避免振动传递到机身内部的电子设备造成接线松脱、传感器漂移等问题。功能特性上，这套起落架的收放作动采用电动螺杆驱动，相比气动收放结构，不需要额外搭配气泵、储气罐、气路管路，整体重量更轻，收放动作更平缓，不会出现气动结构收放到位时的冲击异响，同时收放到位的位置反馈可直接通过舵机行程设置，不需要额外安装位置传感器，简化了航模内部的布线难度；缓冲结构的弹簧预紧力可通过支柱下部的调节螺母调整，使用者可根据航模的实际起飞重量、起降场地的平整度调整缓冲软硬程度，在平整铺装跑道起降时可适当调硬弹簧预紧力，提升滑跑阶段的方向稳定性，在草地或者粗糙场地起降时可调软预紧力，提升冲击吸收能力，降低弹跳概率。

从结构设计的细节来看，轮组采用橡胶材质的仿真轮胎，胎面设置有细微的防滑纹路，在铺装跑道上可提供足够的抓地力，避免滑跑加速阶段出现打滑跑偏；轮毂采用尼龙加纤材质注塑成型，在保证结构强度的同时尽可能降低旋转部分的重量，减少滑跑阶段的转动惯量，着陆时不会因为轮组转动惯量过大导致支柱承受额外的扭转冲击；所有铰接转动部位都镶嵌有铜质衬套，避免反复收放转动过程中出现部件磨损导致的间隙过大问题，长期使用后也不会出现收放卡位偏差、旷量过大的情况；收放螺杆采用梯形螺纹设计，具备自锁特性，即使收放舵机出现断电或者信号丢失的情况，起落架也会保持在当前位置，不会因为重力或者气流压力自行落下或者收起，提升飞行过程中的可靠性。在实际装配调试过程中，需要注意收放舵机的行程设置，必须保证收放到位时锁止结构完全卡入卡位，同时不能出现舵机堵转的情况，否则会导致舵机过热烧毁；转向连杆的长度需要根据舵机安装位置精确调整，保证舵机中立位置时机轮处于完全正向的状态，避免滑跑时出现自动偏航的问题；缓冲结构的阻尼油需要采用低粘度的航空模型专用阻尼油，保证缓冲动作的顺畅性，避免出现缓冲卡滞导致着陆冲击直接传递到机身。这套结构的设计完全匹配80mm涵道幻影2000航模的重量区间，可支持最大起飞重量7kg的航模起降使用，在正常铺装跑道使用的情况下，可承受至少500次起降循环而不出现结构疲劳损坏，兼顾了仿真外观、结构强度与使用可靠性，是涵道喷气航模前起落架的典型优化设计方案。
