带补光灯可旋转桌面网络摄像头结构设计

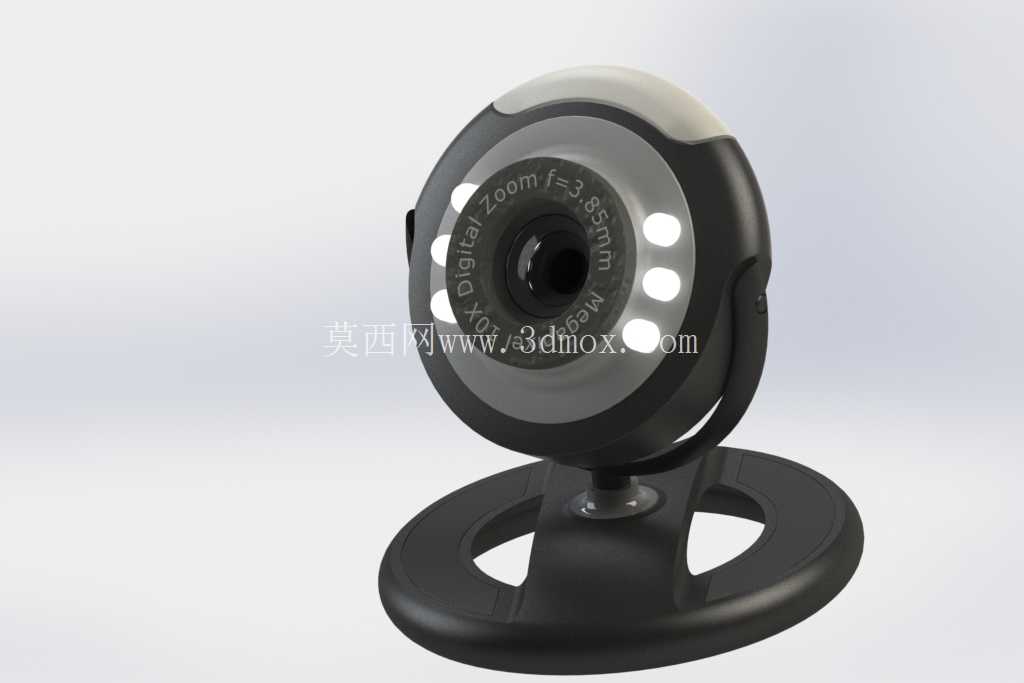

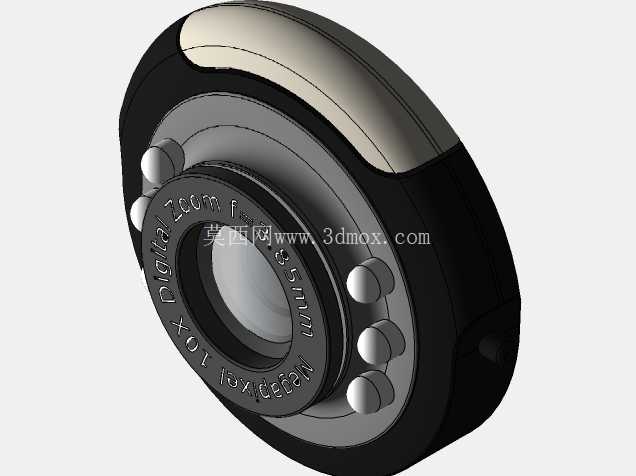

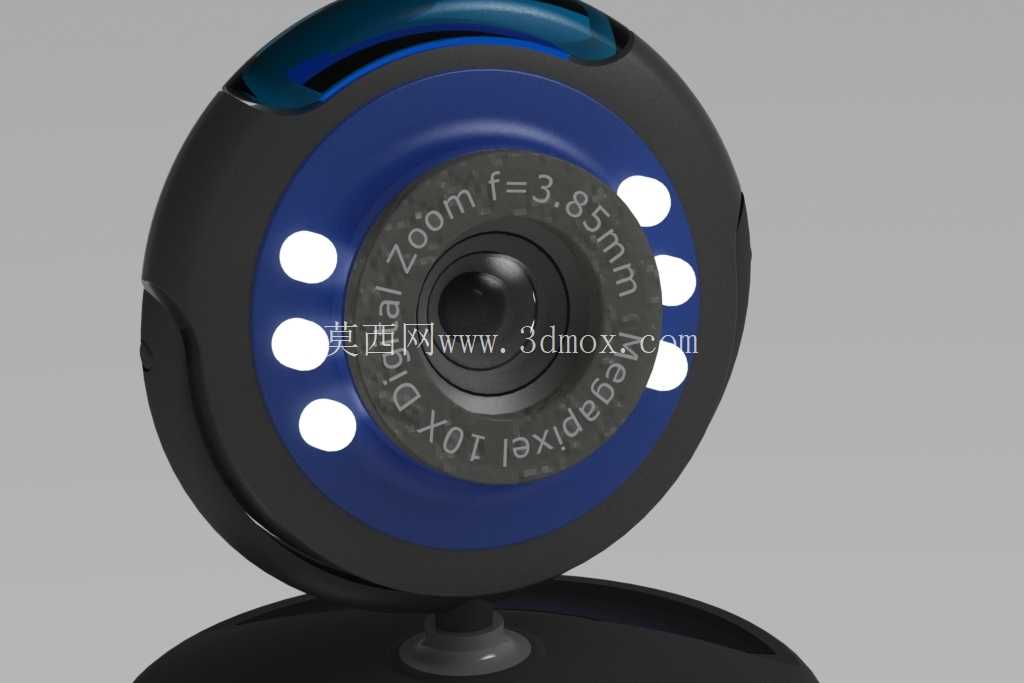

这款桌面式网络摄像头的结构设计，首先围绕日常视频采集的实际使用痛点展开，在做整体结构排布时，优先考虑了不同使用场景下的角度调整需求，镜头模组周边均匀排布六颗补光LED，补光角度与镜头视场角完全匹配，避免出现补光区域偏移、画面边缘暗角的问题，即使在环境光照度不足的场景下，也能保证采集到的人物面部光线均匀，不会出现局部过曝或者阴影过重的情况。镜头部分的调焦环做了防滑齿纹结构，手动调整焦距时阻尼均匀，不会出现调焦卡顿或者滑位的问题，镜头外圈标注的焦距参数直接做在壳体表面，不需要额外粘贴铭牌，减少装配工序的同时也避免长期使用后铭牌磨损脱落。

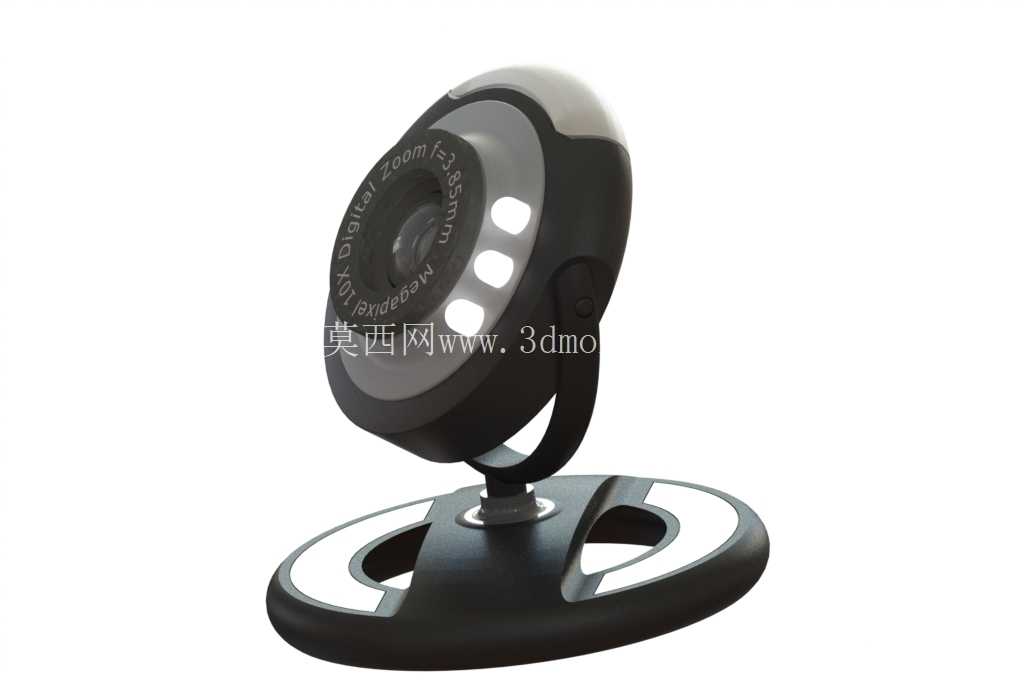

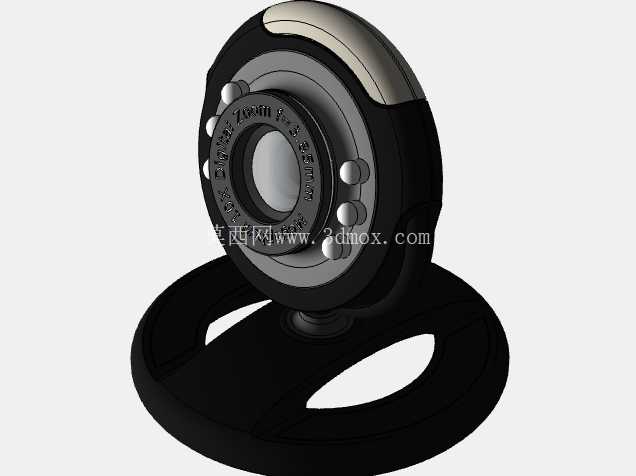

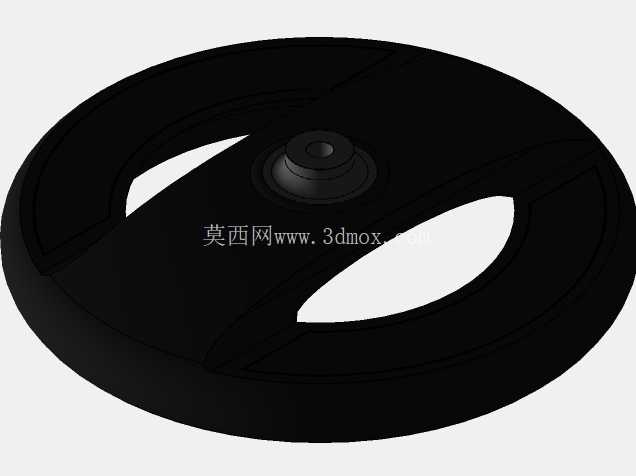

机身与底座之间的连接采用球铰结构，可实现水平方向360度旋转、垂直方向正负45度的俯仰调整，调整到位后依靠铰接处的阻尼衬垫保持角度稳定，不会出现使用过程中镜头自行下垂偏移的问题，球铰的连接轴做了穿线孔设计，镜头与补光灯的连接线从轴孔内部穿过，外部看不到明线，既保证外观整洁，也避免调整角度时线材被拉扯磨损。底座采用环形镂空设计，一方面降低整体结构重量，减少材料用量，另一方面环形的接触平面可以保证放置在桌面时的稳定性，即使桌面有轻微倾斜或者受到小幅度触碰，摄像头也不会轻易倾倒，底座底部预留了粘贴防滑胶垫的安装位，装配时贴上硅胶防滑垫后，可以进一步增大与桌面的摩擦力，避免调整角度时底座跟着滑动。

从实际应用场景来看，这款摄像头既可以满足个人居家办公时的视频会议、线上教学画面采集需求，也可以用于小型直播间的基础画面采集，或是桌面端的简易安防监控画面采集。在做内部结构排布时，将PCB主板固定在镜头后方的腔体内，补光灯的供电线路与镜头信号线路做了分槽走线，避免信号干扰导致画面出现水波纹，壳体的接缝处做了卡扣结构，配合少量螺丝固定，既保证装配后的壳体接缝均匀，也方便后期维修时拆卸，不需要使用大量螺丝固定，提升装配效率。

外形尺寸方面，整体高度控制在120mm以内，底座最大直径100mm，镜头部分最大直径70mm，占用桌面空间很小，不会和桌面的键盘、显示器支架等其他外设产生位置干涉，安装时不需要额外的固定夹具，直接平放在桌面即可使用，也可以根据使用需求，在底座预留的螺孔位置加装固定夹，夹持在显示器边框或者笔记本屏幕上方使用，适配不同的安装环境。壳体表面做了哑光磨砂处理，不会反射环境光线在镜头画面里形成光斑，镜头前方的透明保护片采用防刮花的亚克力材质，透光率达到92%以上，不会影响镜头的成像清晰度，补光灯的灯罩做了漫散射处理，光线射出时更加柔和，不会在人脸上形成刺眼的高光点。在做结构强度校核时，重点对球铰连接部位做了反复弯折测试，保证经过上万次角度调整后，铰接部位的阻尼依然保持稳定，不会出现松旷的问题，底座的环形结构也做了承重测试，即使机身受到一定的侧向压力，底座也不会出现开裂变形的情况。
