便携转运式机械呼吸装置结构设计

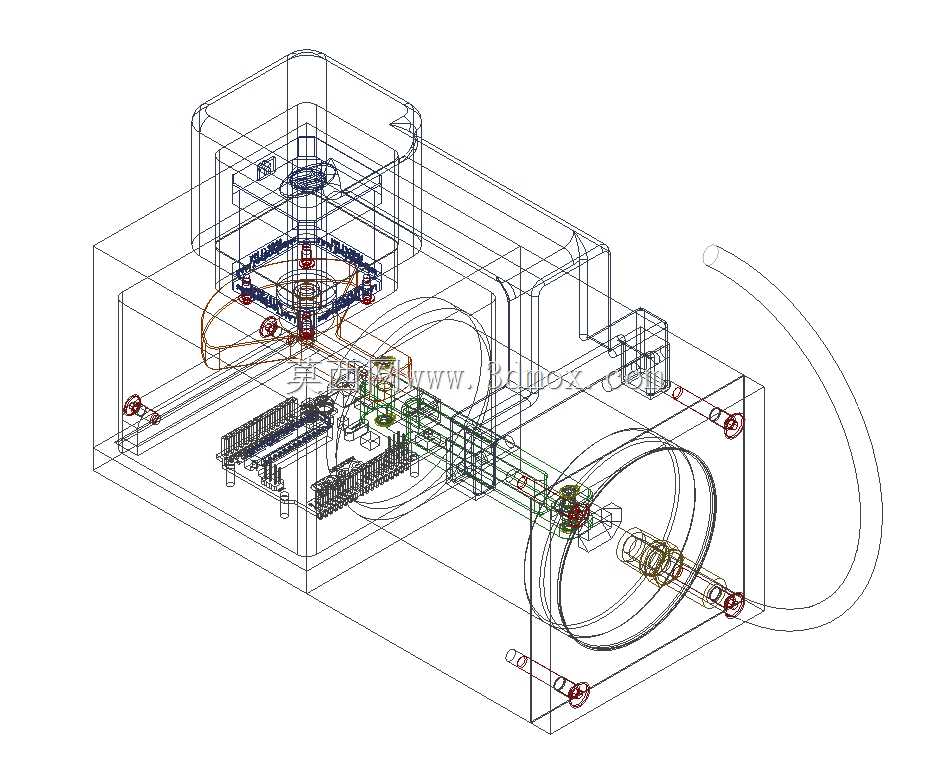

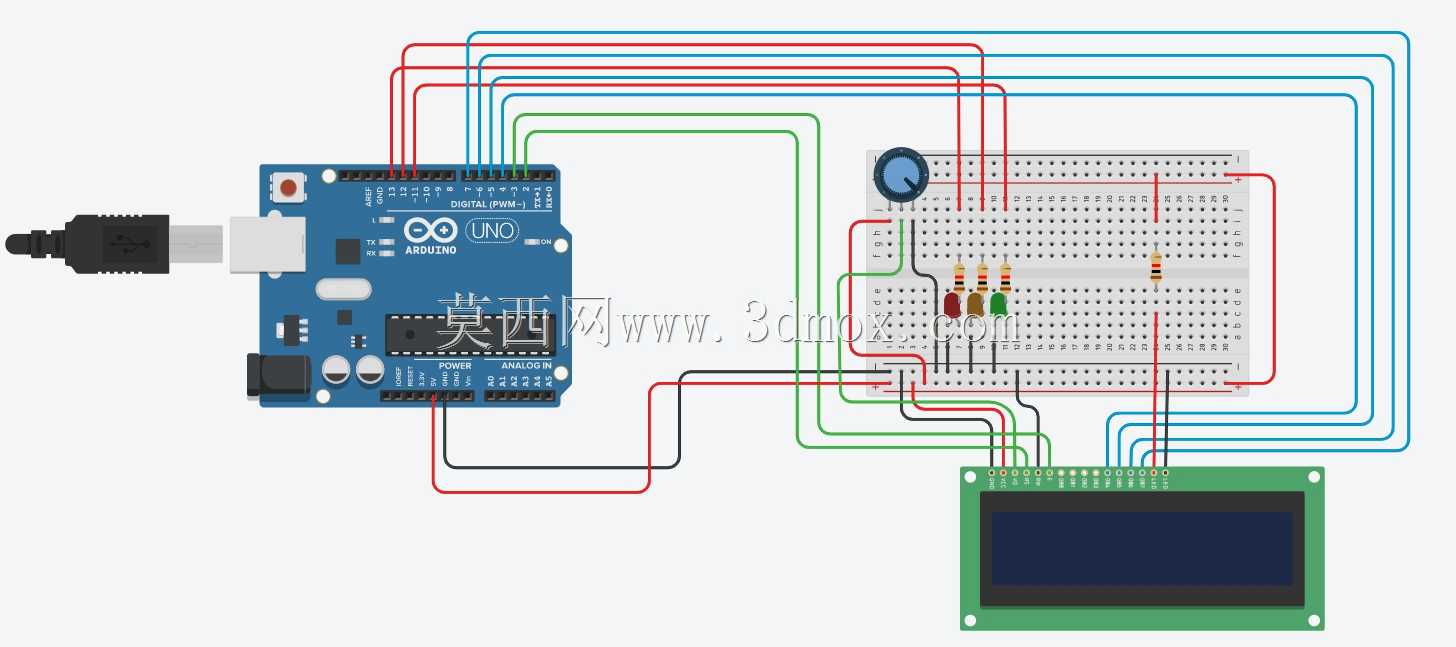

这款机械呼吸装置的结构设计，核心围绕院前急救、床旁快速转运两类高频临床场景展开，区别于传统固定式大型呼吸支持设备，其结构布局完全适配移动使用的刚性需求。从内部传动链路来看，整套呼吸驱动结构采用NEMA17规格动力元件作为核心动力输出，搭配开源控制板完成呼吸节律、送气压力的精准调控，动力输出端通过曲柄连杆结构将旋转运动转化为直线往复运动，直接驱动气囊压缩组件完成送气动作，整套传动链没有冗余的中间传动环节，既压缩了整体结构的占用空间，也降低了传动过程中的动力损耗，在低功耗运行状态下也能稳定输出符合临床要求的送气参数。

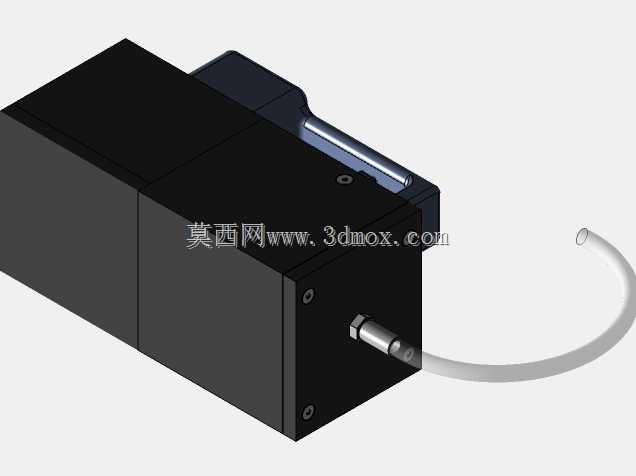

在结构布局上，设计团队将控制电路板、动力组件、气路接口三个核心模块做了分层排布：底层预留电池安装位与气路通道，中层固定动力传动组件与控制元件，上层设置便携提手结构，提手直接与设备主壳体的承重筋位一体连接，承重位置做了局部壁厚加厚处理，可承受整台设备的整体重量，满足单人手提转运的使用需求。设备侧方的气路输出接口采用标准快插结构，可直接适配常规呼吸管路，接口周边做了凸起的防撞筋设计，避免转运过程中磕碰导致接口松动漏气。

从安装边界与尺寸控制来看，整套设备的外形轮廓控制在小型便携箱的尺寸范围内，壳体边缘全部做了圆角过渡处理，没有突出的尖锐结构，既可以放置在急救床的侧边设备架上，也可以直接放在担架的配套置物区域，不会在转运过程中剐蹭医护人员或者患者。壳体内部的各个元件安装位都设置了独立的固定卡槽，电路板位置预留了散热间隙，动力组件的安装位设置了减震缓冲垫，避免转运过程中的震动导致元件移位、接线松脱。气路部分除了主送气通道外，还预留了压力检测的旁路通道，可实时反馈送气压力数据给控制模块，实现送气参数的闭环调节，避免压力过高造成患者气道损伤。

考虑到现场快速部署的需求，设备的操作界面区域做了凸起的防误触边框，所有接口都设置在设备的同一侧，外接管路、电源的连接操作不需要挪动设备即可完成，设备底部设置了防滑胶垫，放置在平面上时不会因为管路拉扯出现滑动。整套结构没有采用复杂的定制化异形零件，大部分固定件都采用通用标准件，后期维护更换零件的成本更低，也方便在不同场景下快速拆解检修。气路组件的安装位置靠近壳体侧方，需要更换密封件或者清洁气路时，只需要拆开侧方盖板即可操作，不需要完全拆解整机外壳，大幅降低了日常维护的操作难度。

在结构强度设计上，壳体采用薄壁加筋的结构形式，在控制整体重量的前提下，保证壳体的抗冲击能力，即使在转运过程中出现轻微磕碰，也不会导致内部元件损坏。提手与壳体的连接位置采用内嵌式金属嵌件，避免长期手提使用出现连接位开裂的问题。设备的进气口设置在壳体侧面的隐蔽位置，加装了防尘滤网，避免现场环境中的灰尘进入气路造成污染，滤网采用抽拉式安装结构，不需要工具即可完成更换清洁。整套传动结构的运动部件都设置了透明防护盖板，既可以直观观察内部传动部件的运行状态，也避免运动部件外露造成安全隐患，防护盖板采用快拆卡扣固定，需要检修传动部件时可以快速拆卸。
