小型航模舵机MG90S结构三维数模

做小型航模、桌面级自动化小装置的结构设计时，MG90S这类微型舵机几乎是绕不开的执行元件，很多刚接触小型运动机构的工程师容易忽略它的安装边界细节，直到打样装配时才发现舵机凸耳和安装架干涉、输出轴摆臂行程碰外壳，这套数模刚好把这些容易踩坑的结构细节都还原到位了。

先从实际应用场景说，这类9g级微型伺服舵机不像工业级大扭矩伺服用在生产线重型设备上，它的核心应用场景集中在几个对重量、体积敏感的领域：固定翼航模的副翼、升降舵控制，多旋翼无人机的云台俯仰微调，小型仿生机器人的关节驱动，还有桌面级自动化教具、智能小车的转向机构，甚至不少手工DIY的自动开合装置、小型机械爪都会选它，核心原因就是它在极小的体积下能提供足够的位置保持扭矩，而且控制逻辑简单，只需要一路PWM信号就能实现0-180度范围内的角度定位，不需要额外的驱动电路做复杂的电流环控制。

从功能特性上看，这款舵机内部集成了直流微电机、减速齿轮组、位置反馈电位器和控制电路板，外部只需要引出电源、地线、信号三根线就能工作，输出轴的初始中位可以通过信号脉宽校准，实际使用中能在额定扭矩下稳定停在行程内的任意角度，不会像普通减速电机那样只能连续旋转。很多新手选型时只看标称扭矩，忽略了它的死区、响应速度参数，其实在做快速动作的航模控制时，舵机的响应延迟直接影响操控手感，而做静态定位的装置时，齿轮组的回程间隙才是影响定位精度的核心，这套数模虽然是外观和安装结构模型，但还原了外壳的所有安装定位特征，足够支撑结构设计阶段的装配校验。

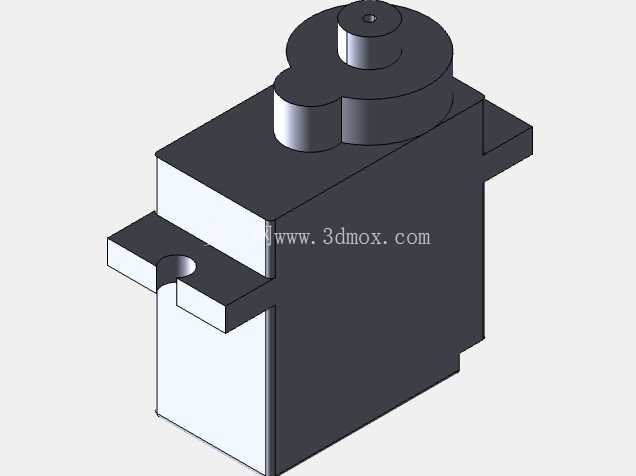

说到设计思路，这类微型舵机的结构布局非常紧凑，电机舱、减速舱、控制电路舱全部集成在一个工程塑料外壳内，输出轴端做了凸起的轴座结构，既给输出轴轴承提供支撑，又能在安装时作为定位基准，两侧伸出的安装凸耳是最常用的固定位，上面的安装孔位间距是行业通用的标准尺寸，很多通用舵机安装架都是按照这个孔距设计的。建模的时候特意还原了凸耳的厚度、安装孔的沉台细节，还有输出轴顶端的安装孔位——这个孔是用来固定舵盘的，不同长度的舵盘会带来不同的输出力臂，做机构运动仿真时需要把舵盘的安装位预留出来，避免摆臂转动时和周边结构碰撞。

再讲外形尺寸和安装边界，这也是结构设计时最需要关注的部分：舵机主体是方正的盒状结构，顶部轴座的圆形凸台比主体外壳高出一截，设计安装腔的时候不能只按照主体外形挖槽，必须给顶部凸台留出避让空间，否则舵机装进去之后轴座会顶住安装面板，导致安装不到位。两侧的安装凸耳是从主体侧面水平伸出的，凸耳的下表面和主体底面齐平，安装时如果是嵌入式安装，凸耳会搭在安装架的支撑面上，这时候要注意支撑面的开槽宽度不能小于主体宽度，不然凸耳无法贴合支撑面，固定螺丝锁紧之后会把舵机外壳拉变形。输出轴的中心到主体底面的高度是固定值，设计舵盘连接的传动结构时，要以这个高度为基准计算连杆的长度，否则会出现运动死点或者行程不足的问题。另外还要注意舵机尾部的出线位置，数模上还原了出线端的结构，布线时要给线材留出弯曲半径，不能把线材压在舵机和安装架之间，不然长时间震动会磨破线皮导致短路。

很多工程师做设计时习惯直接调用通用舵机模型，经常遇到模型和实物尺寸有偏差的问题，要么是安装孔距不对，要么是顶部凸台高度错了，导致加工出来的结构件装不上，这套数模按照实物的实际安装尺寸做了还原，所有配合面的尺寸都和实物一致，不管是做航模结构设计，还是小型自动化装置的结构校验，都能直接导入装配体使用，不需要再反复核对实物尺寸调整模型。另外模型还还原了外壳的分型线、输出轴的D型切面细节，做渲染或者运动仿真的时候，这些细节能让整体装配效果更真实，不会出现明显的穿模或者结构错位问题。

实际选型使用的时候还要注意，这类微型舵机的塑料齿轮版本适合轻负载场景，如果是冲击负载比较大的应用，需要选金属齿轮版本，但两者的安装尺寸是完全兼容的，所以这套数模不管是塑料齿还是金属齿版本的MG90S都能适用，不需要单独更换模型。安装时固定螺丝的长度不能太长，拧入凸耳的深度不能超过凸耳的厚度，否则螺丝会顶到舵机内部的齿轮或者电路板，造成舵机损坏，这一点在设计安装架的螺丝过孔时就要提前算好螺丝长度，预留足够的间隙。
