带摆臂输出结构的伺服执行组件设计

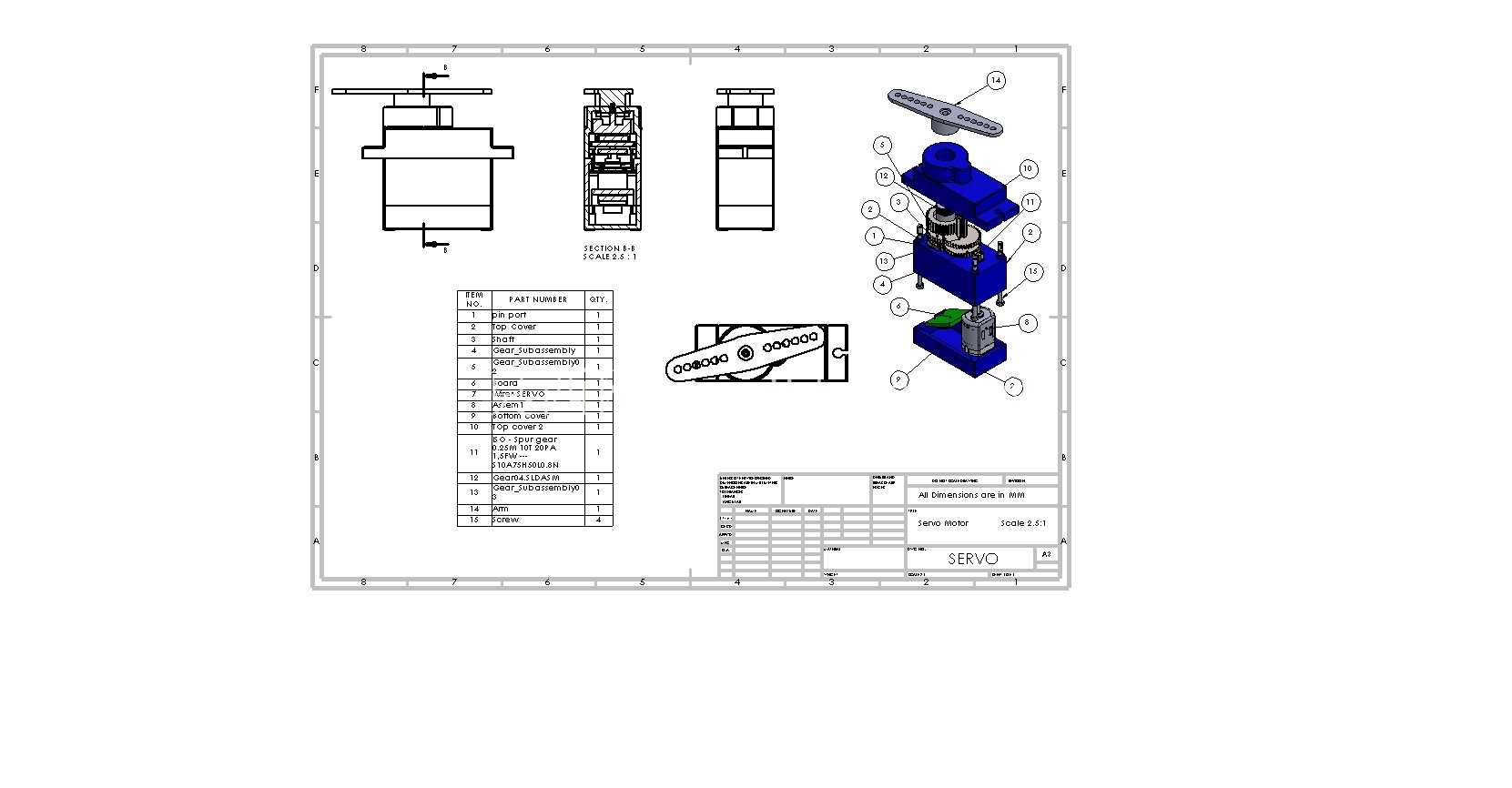

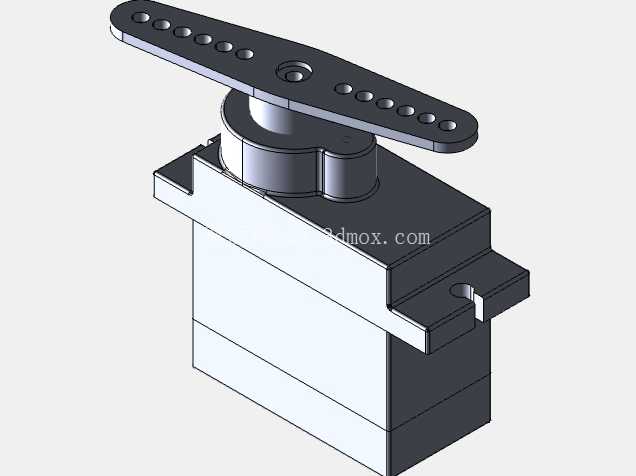

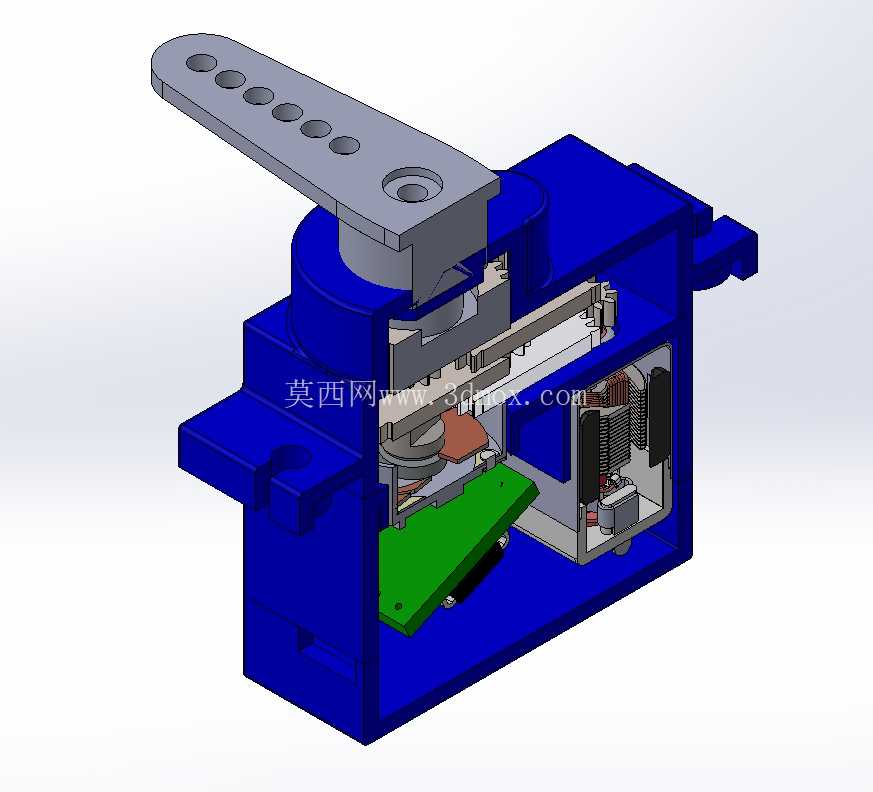

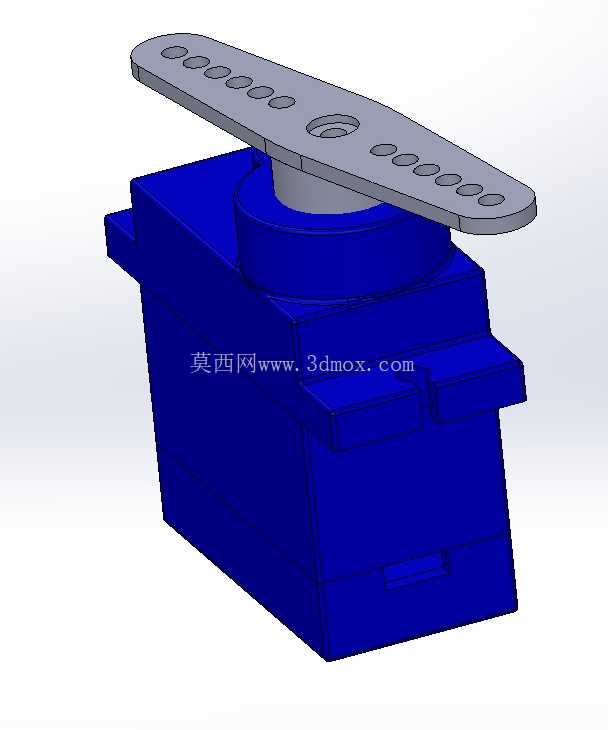

　　在小型自动化执行机构、航模舵面控制、小型机械臂关节驱动、智能门锁锁舌驱动、桌面级自动化设备点位动作执行这类场景里，这类带摆臂输出的伺服组件是应用频次极高的执行单元，区别于开环的步进驱动组件，这类伺服组件自带位置反馈闭环，不需要额外加装编码器就能实现输出轴的角度精准定位，在小扭矩、有限角度转动的工况下，结构集成度远高于分立搭建的驱动系统。从结构剖面能看到，整个组件采用一体化壳体设计，壳体两侧伸出带安装孔的固定耳，安装时不需要额外设计复杂的固定支架，直接通过螺栓穿过固定耳的通孔就能完成整机固定，安装孔的位置公差在建模时做了对称度约束，保证安装后输出轴的回转中心和设备安装基准面垂直，避免摆臂转动时出现别劲、卡滞的问题。输出端采用带多孔位的金属摆臂，摆臂上的等距通孔是为了适配不同的连杆安装位置，实际使用时可以根据需要的输出力臂长度选择对应的孔位安装连杆，不需要额外加工定制摆臂，摆臂和输出轴之间采用D型轴配合，靠平面传递扭矩，避免长时间正反转切换时出现轴孔打滑、定位偏移的问题。

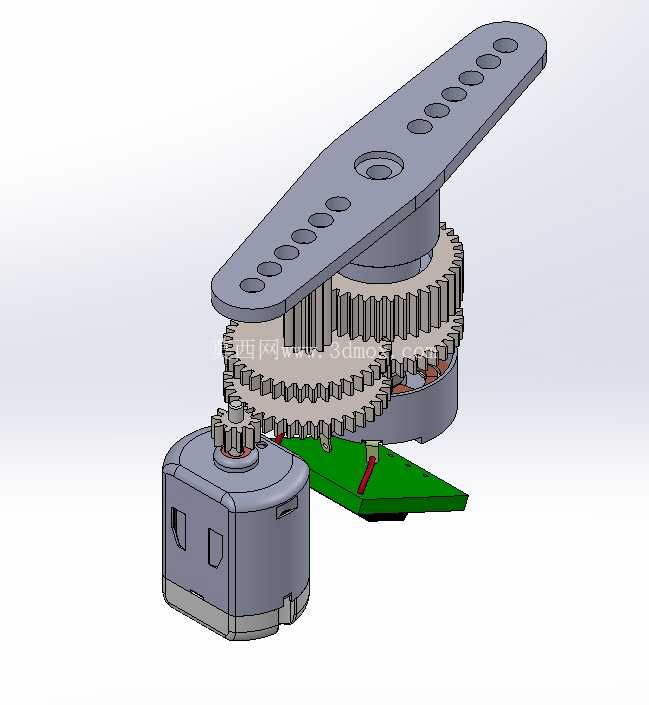

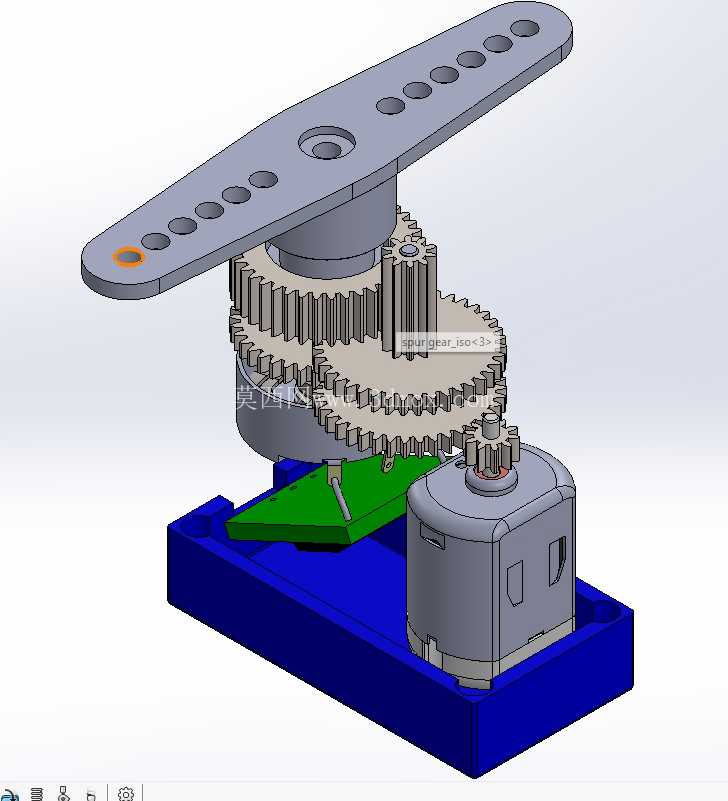

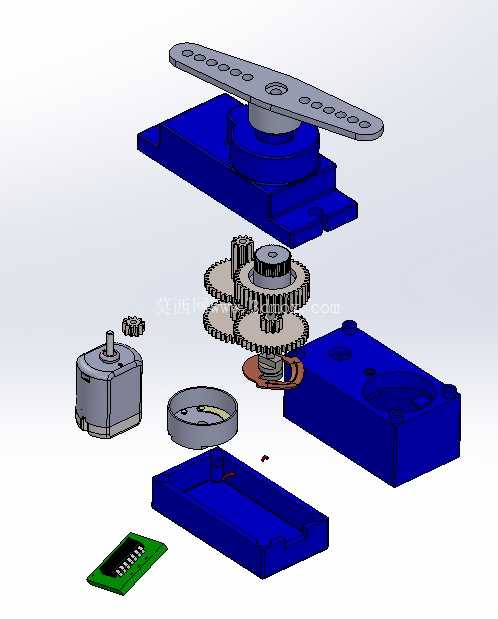

　　组件内部的传动路径做了分层布局，最上层是输出轴的轴承支撑位，采用含油轴承做径向支撑，既能承受摆臂带来的径向载荷，又不需要定期补充润滑，适合免维护的使用场景；中间层是减速齿轮组，从电机输出端的小齿轮开始，通过多级直齿轮减速把电机的高转速低扭矩输出转化为输出轴的低转速高扭矩，齿轮的模数选的是小模数，在有限的壳体空间里能实现足够的减速比，同时齿轮之间的啮合间隙在建模时做了公差补偿，把回程间隙控制在小角度范围内，保证位置控制的精度；下层是驱动控制板和位置反馈元件，电位器和输出轴同轴连接，实时采集输出轴的转动角度，把角度信号反馈给驱动板形成闭环，控制板上集成了电机驱动芯片和信号处理电路，只需要外部给控制信号和电源就能直接工作，不需要额外搭配驱动模块。

　　设计时先从安装边界入手，确定壳体的最大外轮廓尺寸，保证组件能嵌入到大部分小型设备的安装腔体内，固定耳的位置和市面上通用的同规格伺服安装尺寸兼容，替换现有设备上的同类型组件时不需要修改安装孔位；内部结构布局时把重量较大的电机放在壳体靠近安装面的一侧，降低整个组件的重心，减少摆臂高速摆动时的整机震动；壳体的边角做了圆角过渡，避免安装时划伤操作人员，同时壳体上预留了走线槽位，电源线和信号线可以从壳体侧面的槽位引出，不会和转动的摆臂发生干涉。

　　实际选型使用时，要注意摆臂的负载不能超过组件的额定输出扭矩，尤其是摆臂末端带偏心负载的时候，要换算到输出轴的扭矩值留够安全系数，安装摆臂时要保证摆臂的转动平面和输出轴垂直，避免产生额外的轴向力损坏轴承；如果是用在频繁正反转的工况下，要注意壳体的散热，不要把组件完全包裹在密闭的无散热空间里，避免长时间工作时电机过热烧坏。这类组件的结构设计核心是在有限的体积内平衡输出扭矩、控制精度和安装便利性，建模时所有配合面都做了公差标注，齿轮的参数、轴承的选型、电位器的安装位置都做了干涉检查，保证加工组装后不会出现零件干涉、装配不上的问题，输出轴的转动范围做了机械限位，避免控制信号异常时输出轴转过角度范围撞坏内部齿轮和反馈元件。
