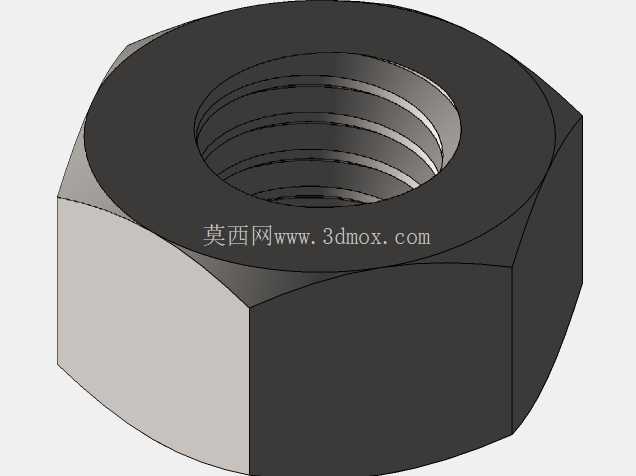

M8X1.25六角锁紧螺母结构设计

在各类机械结构的连接环节里，螺纹副的可靠性直接决定整套设备的运行稳定性，M8规格的细牙六角螺母作为中等载荷连接场景的常用零件，其设计细节需要兼顾装配便利性、防松性能与受力均匀性。从实际应用场景来看，这类螺母覆盖了从民用电子设备支架固定、通讯设备内部构件锁紧，到小型自动化设备模组装配、工业工装夹具定位锁紧的诸多场景，尤其是在有小幅振动的工况下，1.25mm螺距的细牙设计相比粗牙螺纹拥有更小的导程，螺纹升角更低，自锁性能更优，不容易在持续振动下出现回松退扣的问题。

从产品功能特性上看，这款六角螺母采用标准六角外形设计，六方受力面的角度公差严格控制在标准范围内，能够适配普通开口扳手、套筒扳手、活动扳手等通用装配工具，不需要定制专用工装就能完成装配作业，大幅降低现场装配的工具适配成本。内螺纹采用M8X1.25的细牙规格，螺纹牙型角为60度公制三角螺纹，牙侧的表面粗糙度控制在合理区间，装配时和同规格外螺纹配合的摩擦阻力均匀，既不会因为阻力过大出现拧不动的卡滞问题，也不会因为间隙过大出现配合旷量。螺母的端面设计有足够的承压面积，和被连接件表面接触时压强分布均匀，不会因为局部压强过大压伤被连接件的表面，尤其是在和铝型材、薄钣金这类低强度材料配合时，足够的承压面能有效避免连接点出现凹陷变形，保证长期使用后的连接预紧力不会衰减。

在设计思路层面，这款螺母的建模过程完全遵循机械设计的等强度原则，螺母的六角对边尺寸、对角尺寸、整体厚度都和螺纹的受力强度做了匹配计算，不会出现六方受力面先于螺纹滑牙失效的情况，也不会因为厚度过大造成材料浪费和装配空间的额外占用。建模时首先完成内螺纹的螺旋扫掠特征，严格按照螺纹公差带的要求生成牙型，保证螺纹中径的尺寸精度符合通用紧固件的公差要求；之后完成六角外形的拉伸特征，对六方的棱边做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在拧入时起到导向作用，让螺母更容易对准外螺纹的起始牙，减少错牙滑牙的概率。螺母两端的端面都做了垂直度约束，保证拧紧之后螺母端面和螺纹轴线保持垂直，避免因为端面倾斜造成预紧力偏载，导致螺纹局部受力过大出现早期疲劳失效。

从外形尺寸与安装边界来看，这款M8X1.25螺母的六角对边尺寸适配标准13mm扳手，装配时需要预留的扳手回转空间直径不小于22mm，在做结构布局时，连接点周围需要留出足够的扳手操作空间，避免出现扳手无法卡入螺母、无法完成拧紧作业的问题。螺母的整体厚度控制在标准范围内，拧紧后突出被连接件表面的高度不会过高，适合在安装空间紧凑的通讯设备内部、小型电子模组里使用，不会因为螺母厚度过大挤占其他构件的安装位置。和普通粗牙M8螺母相比，细牙设计的螺纹啮合牙数更多，每一圈螺纹承受的载荷更均匀，在承受轴向拉力时，各牙的受力差值更小，不容易出现前几牙螺纹因为应力集中先断裂的问题，在需要精准控制预紧行程的调节场景下，细牙螺母的调节精度更高，每旋转一圈的进给量只有1.25mm，能够实现更精细的预紧力调节，适合在需要微调锁紧位置的工装定位、光学支架固定场景下使用。

在实际选型使用时，需要注意这款螺母的配合外螺纹精度等级，尽量选择同公差带的外螺纹件配合，保证螺纹副的配合间隙在合理范围内，如果是在振动幅度较大的工况下使用，还可以配合弹簧垫圈、螺纹胶使用，进一步提升防松性能。建模过程中对螺纹收尾部分做了合理的退刀结构设计，和实际车削加工的螺纹退刀槽结构一致，不会出现建模特征和实际加工工艺脱节的问题，导出的工程图可以直接用于生产加工参考，所有特征的尺寸链都经过校核，不存在过定义或者欠定义的特征，装配到整体设备模型中时不会出现配合干涉的问题，能够直接用于虚拟装配验证，检查连接点的空间布局是否合理，扳手操作空间是否充足，提前发现结构设计中的干涉问题，减少后续实物样机试装时的修改成本。
