带弯柄拨杆的小型微动限位开关结构

这类弯柄式微动限位开关，是小型自动化设备、消费电子、工控终端里最常用的位置触发元件之一，日常在3C产品的开合检测、小型滑台的硬限位触发、家电门体闭合检测、玩具类结构的动作反馈场景里随处可见，相比直柄或者压柄式的微动，弯弧形的拨杆可以适配更大的触发接触角度，不需要执行件精准垂直按压，只要拨杆被抬升或者下压到额定行程，就能快速完成触点通断切换，响应速度比普通接触式开关快一个量级。

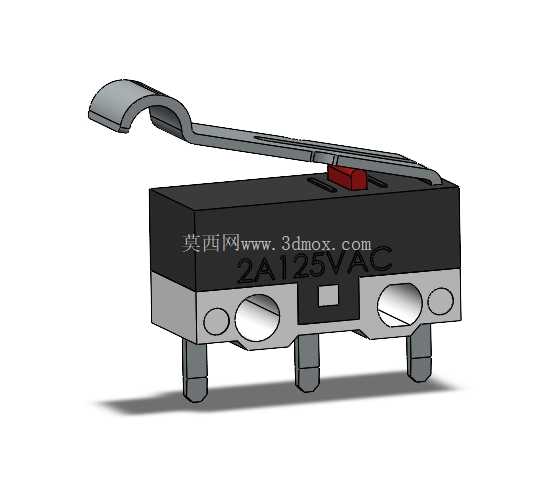

从结构设计逻辑来看，这款开关采用了经典的三脚插装布局，两个固定引脚带安装孔位，中间引脚为公共触点端，安装时可以直接插装在PCB板上通过波峰焊固定，也可以通过两个侧边的安装孔配合M2级别的小螺丝锁附在薄壁安装支架上，安装边界的容错率很高，两个固定脚的中心距按照行业通用的小微动标准做了适配，不需要单独定制安装孔位，替换同规格的其他品牌产品时不需要修改安装结构。拨杆采用了弧形翘臂设计，拨杆末端做了圆弧过渡，避免执行件长期摩擦刮损拨杆表面，拨杆和内部触发触点之间通过弹性铜片做力传导，触发压力控制在100g左右，不会给执行件带来额外的负载阻力，同时能保证触发的干脆感，不会出现触点虚接的问题。

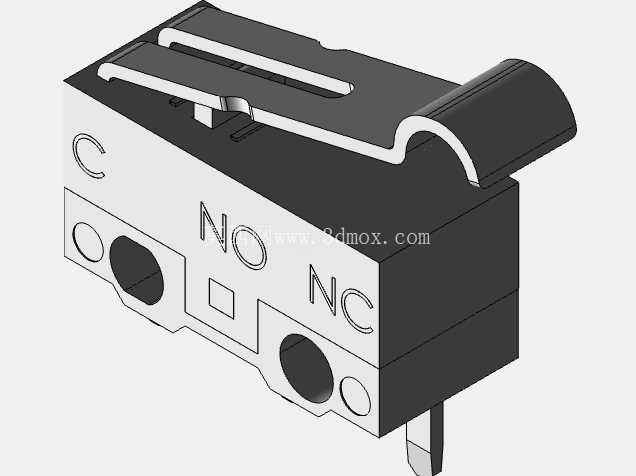

外壳部分采用阻燃PBT材质做主体基座，上盖为黑色绝缘材质，表面印刷的额定参数标识清晰，基座部分预留的两个圆形观察孔可以在焊接时观察引脚是否插装到位，也能在后期维护时快速检查引脚是否存在虚焊、脱焊的问题。内部触点采用银合金材质，额定负载可以满足小信号到低压小功率负载的通断需求，不会因为长期通断出现触点氧化导致接触不良的问题。设计时特意将拨杆的触发行程做了冗余设计，超行程范围可以达到1.5mm，就算执行件存在少量过冲也不会损坏开关内部结构，相比普通的小微动开关，抗过载冲击的能力更强。

在实际选型使用时，这类开关常被用在空间受限的安装位置，整体本体的长宽尺寸控制在20mm以内，高度加上拨杆抬起的最高位置也不超过15mm，不会占用过多的设备内部空间。拨杆的触发方向可以适配侧向、正向的触发动作，比如在小型抽屉式结构里，可以把开关安装在抽屉侧边，抽屉推入时拨杆被侧板压下触发闭合信号，抽屉拉出时拨杆复位给出断开信号；在小型直线滑台的两端，也可以把这类开关作为硬限位触发，当滑台运动到极限位置碰到拨杆时，立刻切断电机动力回路，避免滑台超程撞坏传动结构。

建模过程中需要重点注意几个配合尺寸的公差：一是插装引脚的直径和伸出长度，要匹配常规PCB板的焊盘孔径，伸出长度要满足波峰焊的吃锡要求；二是拨杆的转动间隙，既要保证拨杆转动灵活没有卡滞，也要避免间隙过大导致触发行程出现偏差；三是安装孔的同轴度，两个固定脚的安装孔要保证同轴，锁附螺丝时不会出现本体被拉扯变形的问题。另外拨杆的弧形曲面要做顺滑处理，不能有棱角，避免长期和执行件摩擦产生碎屑掉落到设备内部。开关本体的底部和安装面之间预留了0.2mm的间隙，避免焊接时焊锡溢到本体底部导致安装不平。

不同于大型工业限位开关，这类小型微动开关的防护等级满足常规室内设备的使用要求，不需要做额外的防水密封结构，成本控制更有优势，适合大批量使用的消费电子、小型自动化设备场景。触点的动作寿命可以达到百万次级，完全满足常规设备的全生命周期使用需求，不需要频繁更换维护。在做结构布局时，要注意拨杆的触发方向尽量和执行件的运动方向呈一定夹角，不要让执行件垂直撞击拨杆末端，避免长期冲击导致拨杆变形弯曲，影响触发精度。
