ArduinoUno开发板X型固定安装支架

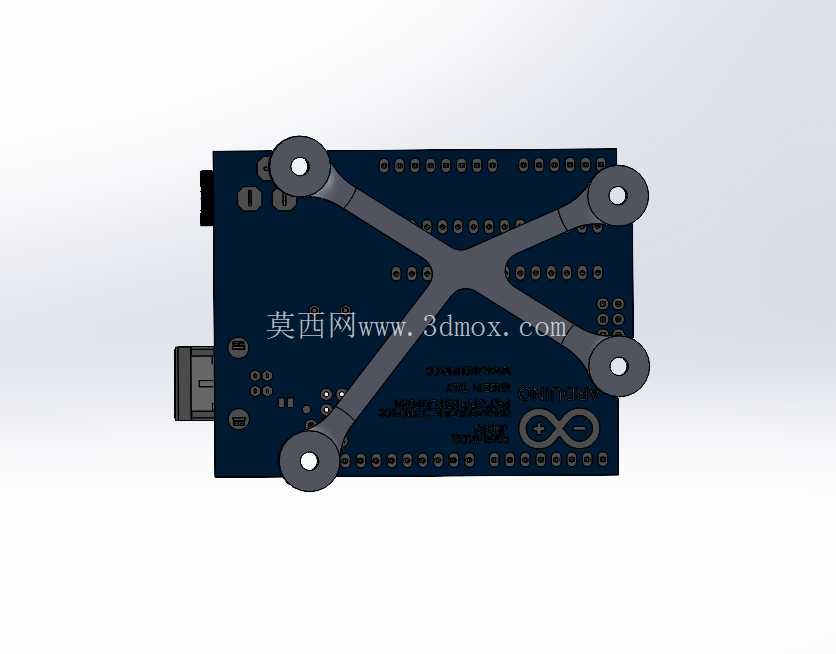

　　在嵌入式开发、创客原型制作、小型智能设备集成的场景中，Arduino Uno作为应用最广泛的开源开发板之一，其安装固定的可靠性直接影响原型测试、设备运行的稳定性，很多开发者在项目搭建初期常忽略开发板的固定问题，直接将开发板随意放置在设备外壳内或者试验台上，轻则因为拉扯杜邦线导致接口松动、通讯中断，重则因为开发板移位碰到其他导电部件造成短路烧毁元件，这款定制的X型安装支架就是针对这类实际工程痛点设计的固定结构。从结构设计逻辑来看，这款支架采用X型交叉的筋条布局，四个端点分别对应Arduino Uno开发板四角的安装孔位，没有多余的冗余结构，在保证固定强度的前提下尽可能压缩支架本身的占用空间，不会遮挡开发板上的排针接口、USB接口、电源接口，所有外接端口都完全裸露在外，不会因为安装支架影响杜邦线、USB线、电源适配器的正常插拔，也不会干涉开发板上各类直插元件的焊接与外接扩展模块的安装。

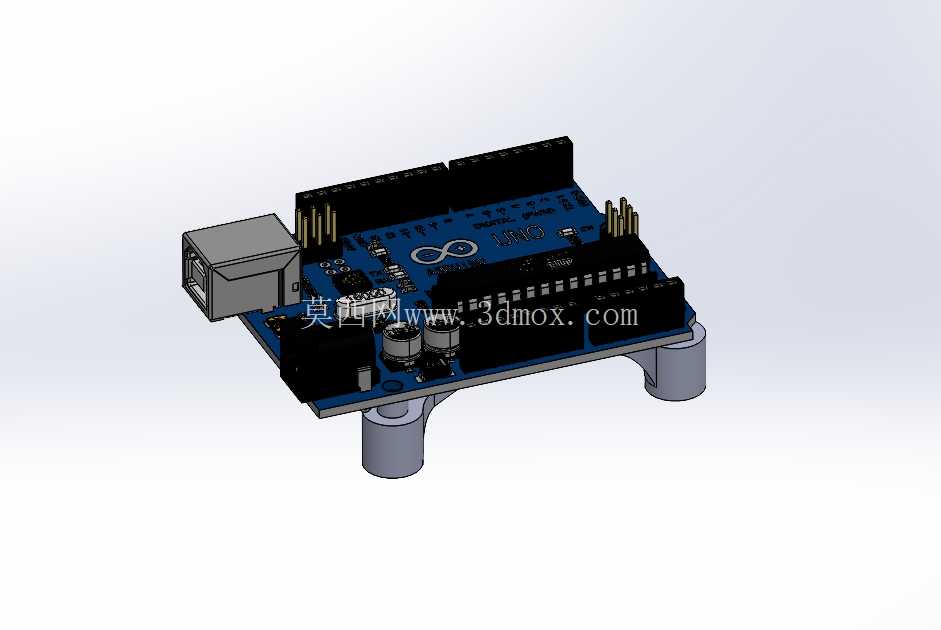

　　在安装边界的设计上，支架的四个固定端都做了沉孔设计，使用M3规格的螺丝就可以将支架与开发板锁紧固定，沉孔深度刚好可以让螺丝帽完全没入支架端面，不会出现螺丝凸起刮蹭安装面或者外壳内壁的问题；支架交叉筋条的厚度经过反复校核，既不会因为筋条过薄导致锁紧螺丝时出现支架变形、压损开发板PCB基板的问题，也不会因为筋条过厚导致整体安装高度超标，安装完成后开发板背面与安装面之间会留出2mm左右的间隙，既可以避免开发板背面的焊盘直接接触金属安装面造成短路，也能给开发板留出一定的空气流通空间，辅助开发板在长时间运行时散热。

　　从实际应用场景来看，这款支架可以适配多种安装需求：在桌面原型测试阶段，可以通过支架四个端点的安装孔，将开发板固定在亚克力试验台、铝型材框架上，避免测试过程中拉扯线材导致开发板移位；在做永久封装的设备时，可以直接通过支架将开发板锁紧在3D打印外壳、钣金外壳的内部安装柱上，不需要额外做定制的安装卡槽，降低外壳设计的复杂度；在教学实验场景中，使用这款支架固定的开发板可以直接通过螺丝固定在实验台面板上，避免学生实验过程中频繁挪动开发板造成接口损坏。设计过程中特意对支架的安装孔位做了公差适配，四个安装孔的中心距完全匹配Arduino Uno官方版本的PCB安装孔尺寸，公差控制在±0.1mm以内，不会出现孔位错位无法安装的问题，同时X型的筋条走向特意避开了开发板背面的贴片元件位置，支架与开发板接触的位置只有四个安装孔周边的环形接触面，不会压到开发板背面的电容、电阻、芯片等贴片元件，避免因为安装压力造成元件虚焊或者损坏。

　　不同于市面上常见的全包式开发板外壳，这款支架属于开放式固定结构，开发者可以随时对开发板上的元件进行更换、焊接，不需要反复拆装整个外壳，在原型迭代阶段可以大幅提升调试效率，同时开放式的结构也不会屏蔽开发板上外接的无线模块信号，对于搭载蓝牙、WiFi扩展板的项目来说，不会因为金属外壳或者封闭塑料外壳影响无线通讯的稳定性。在材料适配性上，这款支架的结构既可以使用3D打印制作PLA、PETG材质的快速原型件，满足创客个人项目的快速制作需求，也可以通过注塑工艺批量生产ABS或者尼龙材质的量产件，满足小型智能设备批量生产的装配需求，支架的拔模角度、壁厚都符合常规注塑工艺的要求，不需要做额外的结构修改就可以直接开模生产。
