FlirA35工业热成像相机结构建模

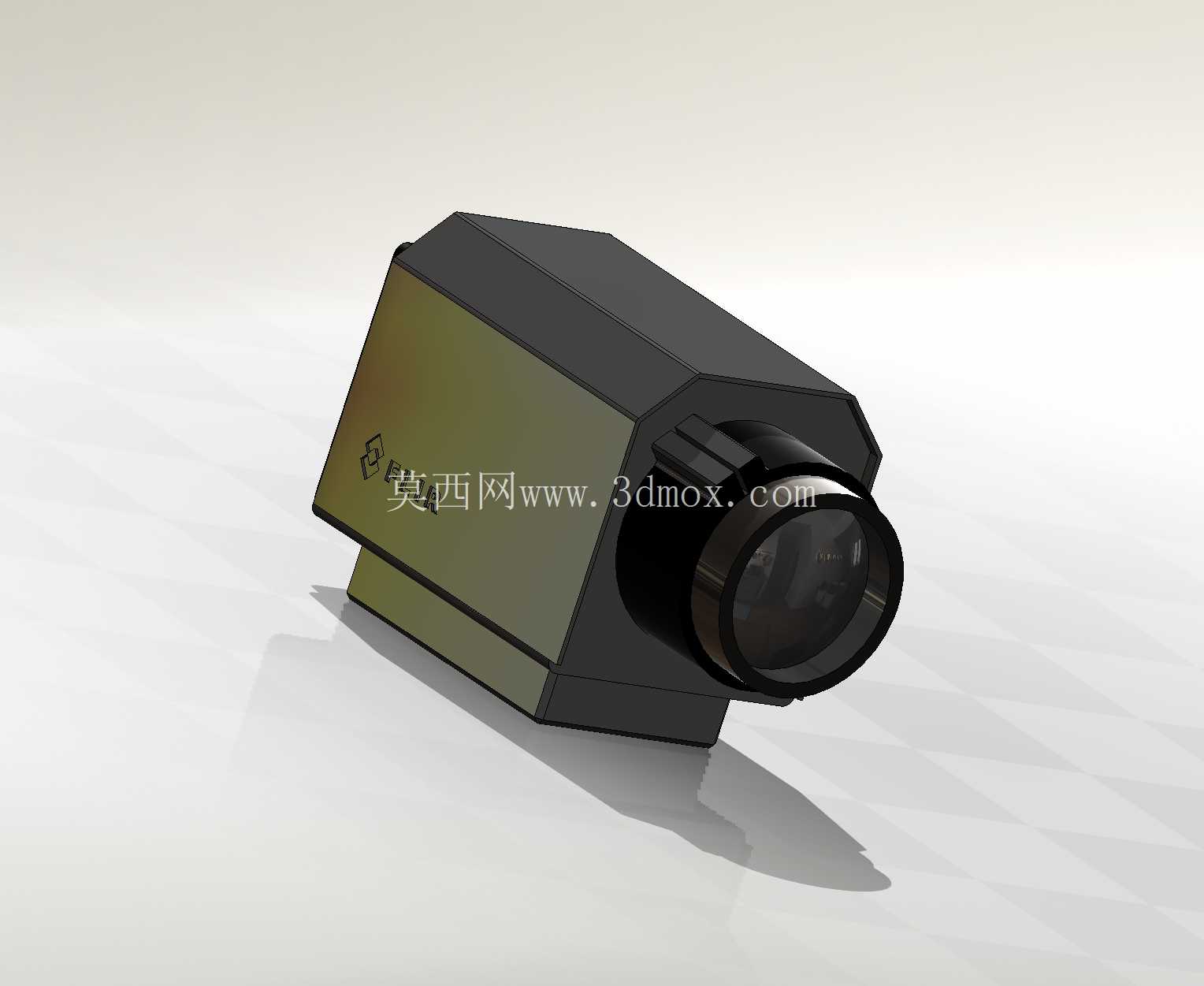

在工业现场的温度检测类项目里，固定式热成像采集设备的选型和结构适配一直是设备集成环节容易出问题的部分，很多做产线状态监测、电气柜温升巡检、设备过热预警的集成商，在做安装结构设计的时候，往往因为拿不到准确的设备外形参考，导致预留的安装空间、走线位置、镜头视场角避让范围出现偏差，最后现场安装的时候要么镜头被遮挡，要么固定孔位对不上，要么设备外壳和周边防护结构产生干涉。这次做的Flir A35热成像相机的结构模型，就是针对这类集成场景的结构参考需求搭建的，虽然没有采用官方的精确图纸做全参数复刻，但核心的外形轮廓、镜头突出长度、机身主体的截面尺寸、安装基准面的位置都做了贴合实际产品的还原，足够支撑前期方案设计阶段的结构排布、安装空间校核工作。

从实际应用场景来看，这款热成像相机大多部署在工业产线的关键工位，比如光伏组件生产的层压工位温度监测、配电柜母线排的温升在线检测、仓储区域的火源预警、旋转设备的轴承温度异常捕捉，这类场景下设备往往需要固定安装在支架或者设备外壳上，对安装位置的精度有一定要求：镜头的中轴线要对准被测区域，机身不能超出防护外罩的内部空间，尾部的接线接头要预留足够的插拔空间，这些细节如果在三维布局阶段没有准确的模型做参考，很容易在后期现场安装时出现返工。建模的时候特意把镜头部分的突出长度、镜筒的外径做了重点还原，因为这部分直接决定了视场角的遮挡边界——如果安装面板的开孔位置偏了，或者开孔尺寸小了，镜筒就会和面板刮蹭，甚至挡住镜头边缘导致成像画面出现暗角。

机身主体的部分，还原了实际产品的近似长方体切角造型，外壳的棱角过渡、侧面的安装基准面位置都做了对应处理，实际设备的安装固定孔位在机身底部，模型里也对应预留了安装面的位置参考，方便设计固定支架的时候匹配安装高度。考虑到很多集成场景里会给这类相机加装防护外壳，模型的整体外轮廓尺寸控制在和实际产品误差允许的范围内，做防护壳内部腔体设计的时候，可以直接参考这个模型的外轮廓预留安全间隙，不用再反复核对产品手册里的二维尺寸，能减少二维尺寸转三维布局时的换算错误。

从功能特性的角度来说，这类固定式热成像相机和手持热像仪的结构差异很大，手持设备会考虑握持的人体工学，外壳会做曲面贴合手型，而固定式工业热成像相机的外壳更多考虑防护等级、安装便利性、散热需求，所以机身整体是规整的方正造型，只有镜头部分是突出的圆柱结构，尾部是接线区域，建模的时候没有做多余的曲面修饰，重点突出结构安装相关的关键特征：镜头的长度、机身的长宽高比例、安装面的位置、接线端的大致区域，这些都是结构设计阶段最需要的参考信息，至于外壳上的细小标识、按键这类不影响安装布局的细节，没有做过度还原，避免模型过于复杂拖慢装配体的运行速度。

在做安装边界校核的时候，这个模型可以直接导入到产线的整体装配体里，模拟实际安装位置：比如安装在电气柜内部的时候，可以调整模型的角度，核对镜头到被测母线排的距离是否在镜头的对焦范围内，机身和柜内的走线槽、其他电气元件有没有干涉，尾部的网线或者电源线接头插上之后，会不会和柜门关合的路径产生冲突；如果是安装在户外支架上，还可以参考模型的外形尺寸设计遮阳罩、防雨罩的尺寸，确保罩体不会挡住镜头的视场，同时罩体和机身之间预留足够的散热间隙，避免设备运行时热量堆积影响测温精度。

很多刚接触工业检测设备集成的结构工程师，在做方案的时候容易忽略热成像相机的视场角边界，以为只要把相机固定在支架上对准被测区域就行，实际上镜头的突出长度、机身的安装角度都会影响实际的成像范围，有了这个三维模型，就可以在软件里直接模拟镜头的朝向，画出视场角的覆盖范围，提前调整安装位置，确保整个被测区域都落在成像画面里，不用等设备到现场安装之后才发现视角不对，重新打孔调整支架位置。另外，在做设备配套的工装夹具设计时，这个模型也可以作为夹持基准的参考，比如设计快装支架的时候，夹持的位置要避开镜头和尾部接线区，夹具的抱紧尺寸要匹配机身的截面尺寸，这些都可以通过模型直接做干涉检查，提前验证夹具结构的合理性。
