2014款丰田Innova家用MPV整车结构

这款面向东南亚市场打造的多用途乘用车型，在结构设计上充分兼顾了家用载客与轻度载货的双重需求，整车外廓尺寸设定充分考虑了目标市场狭窄街巷的通行需求，车身宽度控制在1700mm级别，轴距设定在2750mm区间，既保证了三排座椅的腿部布置空间，也能让车辆在双向两车道的乡镇道路上完成顺畅会车，最小转弯半径控制在5.4m以内，适配城市老旧小区、城郊集市等复杂狭窄场景的挪车转向需求。

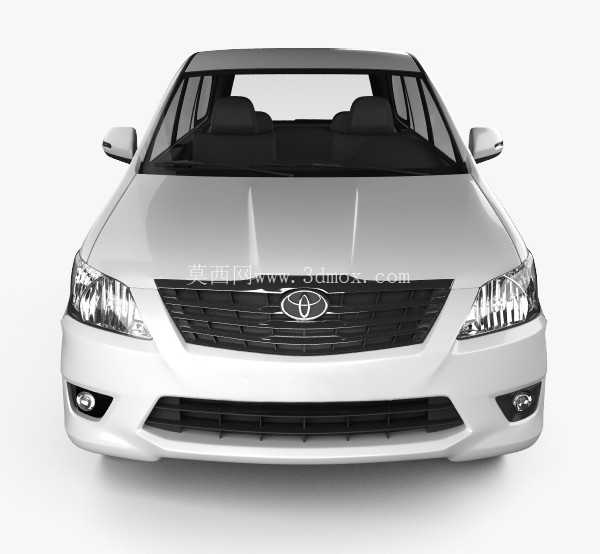

从整车造型的工程逻辑来看，前脸采用的横条式进气格栅并非单纯的装饰设计，格栅的开口面积经过冷却系统匹配计算，能够满足1TR-FE型号2.0L自然吸气发动机在持续爬坡、满载开空调工况下的散热进风需求，格栅上部的丰田标识安装位预留了前置毫米波雷达的安装接口，可适配不同配置版本的车型选装主动安全配置。两侧的一体式大灯组采用远近光分离的灯腔结构，灯组与翼子板、前保险杠的安装间隙控制在1.2±0.3mm的公差范围内，既保证了外观的装配精度，也能在车辆发生低速前部碰撞时，通过保险杠的吸能结构降低灯组的破损概率。前保险杠下部的雾灯安装位做了内凹处理，雾灯照射角度预留了15度的向下调节余量，可在雨雾天气下照亮车头前方3-5m的近距路面，避免积水路面的反光对驾驶员视线造成干扰。

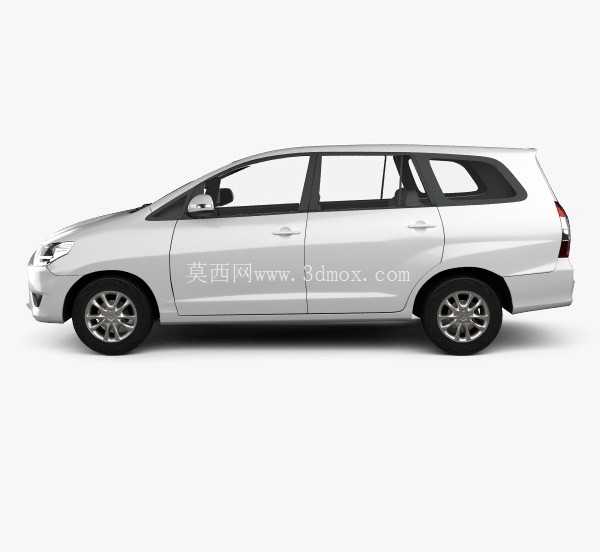

车身侧面的外后视镜采用双色注塑外壳结构，后视镜安装点布置在车门板上部而非A柱三角窗位置，能够有效减少A柱区域的视野盲区，镜面曲率采用双曲率设计，外侧1/3区域为大曲率曲面，可覆盖车辆侧后方3车道的视野范围，降低变道时的观察盲区。车门拉手采用外拉式结构，拉手的开启行程设定为25mm，开启力控制在25-35N区间，适配不同年龄层用户的使用力度需求，车门下部的防擦条采用突出车身3mm的设计，可在车辆停靠路边时避免路肩直接剐蹭车门钣金。

整车的乘坐布局采用2+3+2的七座布置形式，第二排座椅支持前后180mm的滑动调节，靠背角度可在100-140度区间调整，第三排座椅支持整体向前翻折，翻折后后备箱可形成进深超过1200mm的平整载物空间，能够容纳2个28寸行李箱加若干小件行李，满足家庭长途出行的载物需求。车内的中控台布置充分考虑了热带地区的使用需求，空调出风口的导风叶片支持360度方向调节，中控面板的按键采用大尺寸凸起设计，用户在佩戴防晒手套的情况下也能准确操作按键，避免行驶中操作分心。

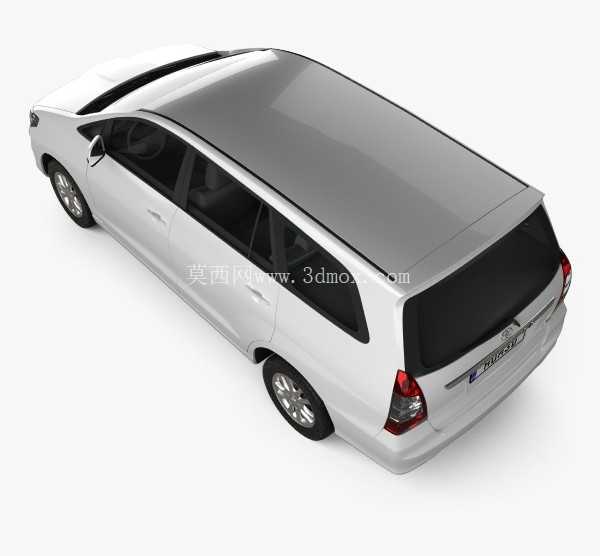

从建模的工程还原角度来看，该模型完整还原了整车外覆盖件的曲面特征，包括引擎盖上的两条特征筋线，这两条筋线并非单纯的造型装饰，其凸起高度为8mm，能够提升引擎盖的钣金刚度，降低车辆高速行驶时引擎盖的振动噪声，同时在行人碰撞场景下，筋线的结构设计能够引导引擎盖按照预设的变形路径溃缩，降低对行人头部的冲击伤害。车顶的导流槽采用内嵌式设计，能够在雨天将车顶的雨水引导至车身两侧排出，避免雨水顺着后挡风玻璃流淌影响后方视野。前风挡的安装倾角设定为32度，该角度经过风阻优化，能够在车辆以100km/h时速行驶时降低风阻系数，同时减少风挡玻璃上的气流紊流噪声。

底盘部分的建模还原了前麦弗逊、后整体桥的悬架结构布局，前悬架的下摆臂采用冲压钢板焊接结构，衬套的安装角度经过纵向冲击优化，能够在车辆通过非铺装路面时过滤大部分路面颠簸，后悬架采用五片式钢板弹簧结构，在满载7人加100kg行李的工况下，悬架的压缩行程预留了40mm的缓冲余量，避免悬架击穿造成的底盘磕碰。轮胎采用195/65 R15的规格，轮胎断面宽度兼顾了滚动阻力与湿滑路面抓地力，轮拱的内间隙设定为25mm，在轮胎满打方向、悬架最大压缩的工况下也不会与轮拱内衬发生干涉。

在实际的工程应用场景中，该三维模型可用于整车外观改装方案的验证，比如加装车顶行李架、侧踏板、前保险杠护杠等外饰配件时，可直接在模型上匹配安装点位置，校核配件与原车曲面的贴合度，减少实车试装的反复修改成本；也可用于汽车教学场景中的整车构造讲解，帮助学员直观理解家用MPV的外覆盖件配合关系、整车尺寸边界与功能布局逻辑；还可用于二手车展示、汽车宣传素材制作等场景，通过渲染输出不同角度的整车展示图，减少实车拍摄的场地与时间成本。建模过程中所有曲面都采用G2连续过渡，保证渲染输出时曲面光影过渡自然，没有明显的折痕与棱角偏差，所有安装缝隙都按照实车的装配公差进行还原，能够满足高精度渲染、3D打印验证等不同场景的使用需求。
