带安装支架旋转轴式碳膜电位器结构

在做教学演示电路、小型工控调节面板、消费类电子调速调亮模块的结构设计时，经常会用到这类带安装支架的旋转式电位器，很多刚接触结构选型的工程师容易忽略它的安装边界与轴伸尺寸，导致面板开孔、旋钮匹配、引脚焊接空间出现干涉，这个按实物等比例还原的结构模型，刚好能解决选型阶段的空间校核问题。

从实际使用场景来看，这类电位器覆盖的领域非常广，小到桌面音箱的音量调节旋钮、手持电动工具的转速调节拨盘，大到小型实验电源的电压电流调节、工控操作台的参数微调旋钮，甚至是老式模拟调音台的推子旁辅助调节、教学实验箱的电阻调节模块，都能看到它的身影。它的核心功能是通过旋转轴带动内部碳膜片上的动触点滑动，改变接入电路的电阻值，从而实现对电路参数的连续调节，相比固定电阻，它能给用户提供可自定义的参数调整空间，是模拟电路里非常基础但不可或缺的被动元件。

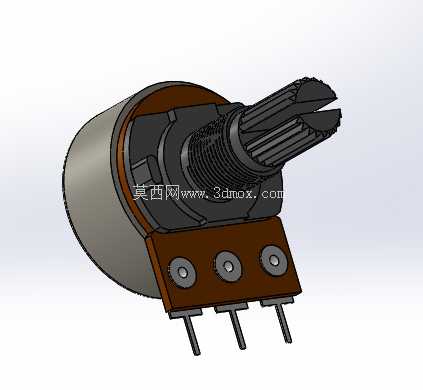

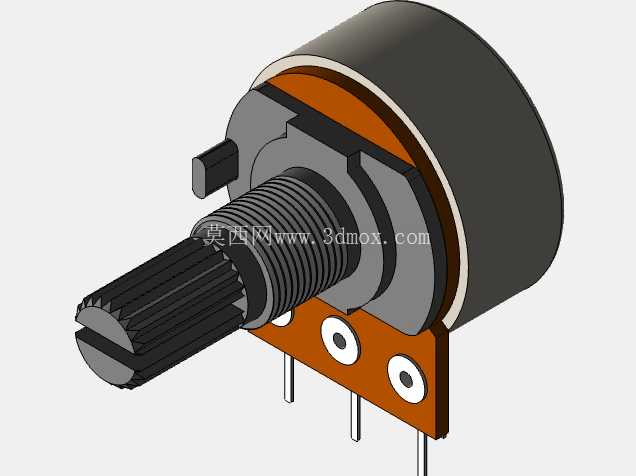

从结构设计的角度拆解，这个模型完整还原了实物的所有装配细节：前端的滚花轴是用户操作的交互端，轴端开有一字槽，既可以搭配旋钮做旋转操作，也能在没有旋钮的时候用一字螺丝刀直接调节，轴上的螺纹段搭配配套的螺母与垫片，就能把电位器主体固定在设备面板的开孔上，螺纹段的长度直接决定了它能适配的面板最大厚度，选型时如果忽略这个尺寸，很容易出现螺母拧不到位、固定松动的问题。轴根部的限位结构是很多建模者容易遗漏的部分，它决定了电位器的旋转角度范围，常规这类单圈电位器的旋转角度在270度左右，不会出现360度无限旋转的情况，建模时还原这个限位结构，能让后续做运动仿真、旋钮干涉检查的时候更贴近真实使用状态。

中部的主体外壳是绝缘封装结构，内部包裹着环形碳膜电阻片与动触点弹片，外壳的直径尺寸决定了面板开孔的最小直径，安装时需要在面板上开出略大于外壳直径的通孔，同时预留出螺母的拧紧操作空间。后端的橙色安装支架是这个型号电位器的典型特征，支架上开有两个固定孔，除了前端面板螺母固定之外，还可以通过这两个孔用螺丝把电位器固定在内部PCB板或者设备内的安装筋位上，双重固定的方式能避免频繁旋转操作导致的电位器移位，提升长期使用的可靠性。支架下方伸出的三个引脚是电路连接端，建模时还原了引脚的直径、长度与引脚间距，做PCB Layout的时候可以直接把这个模型导入到PCB设计软件里，匹配对应的焊盘位置，避免出现引脚与焊盘对不上、引脚长度不够穿出PCB板的问题。

做结构设计的时候，很多工程师容易只关注电位器的电气参数，比如额定功率、阻值范围、线性精度，却忽略机械结构的匹配性：比如轴伸长度太短，旋钮装上去之后会凹在面板里面，操作手感差；轴伸太长，旋钮会突出面板过多，容易被误碰改变参数；安装支架的固定孔位置如果和内部筋位干涉，就会导致装配的时候强行挤压电位器，长期使用可能损坏内部碳膜片；引脚的折弯角度如果没考虑到，焊接的时候会对引脚施加额外应力，容易出现引脚断裂、接触不良的问题。这个等比例模型把所有这些机械尺寸都做了精准还原，不管是做设备的整体结构装配校核，还是做教学演示用的爆炸图、装配动画，都不需要再重新测绘实物尺寸，能大幅减少前期设计的测绘工作量，也能避免因为尺寸估算错误导致的装配返工。

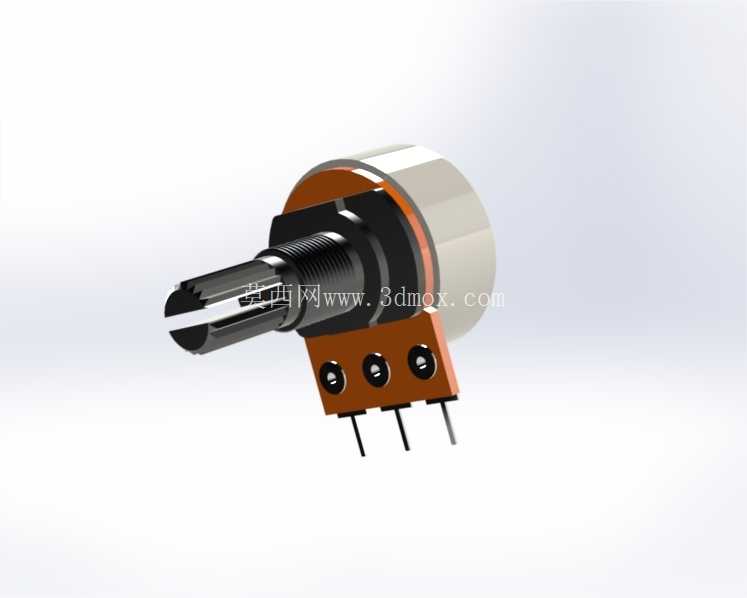

另外在做产品可视化展示的时候，这个模型的细节还原度足够支撑渲染需求：外壳的哑光塑料质感、金属轴的机加工纹理、安装支架的板材质感、引脚的金属光泽都能对应实物的材质特征，不管是做产品说明书里的元件示意图，还是做教学课件里的元件结构拆解图，都能直接使用，不需要再额外做材质调整。对于电路设计的从业者来说，把这个模型导入到电路装配的三维文件里，能直观看到电位器在整个电路板上的安装位置，和周边电容、接线端子、外壳结构的距离，提前规避装配时的空间冲突，尤其是在做紧凑化设计的小型电子设备时，每一个元件的安装空间都需要精准计算，这类精准的元件模型能帮工程师在设计阶段就排除很多潜在的装配问题，减少打样之后的修改次数。
