RSPro直流直线执行器结构设计

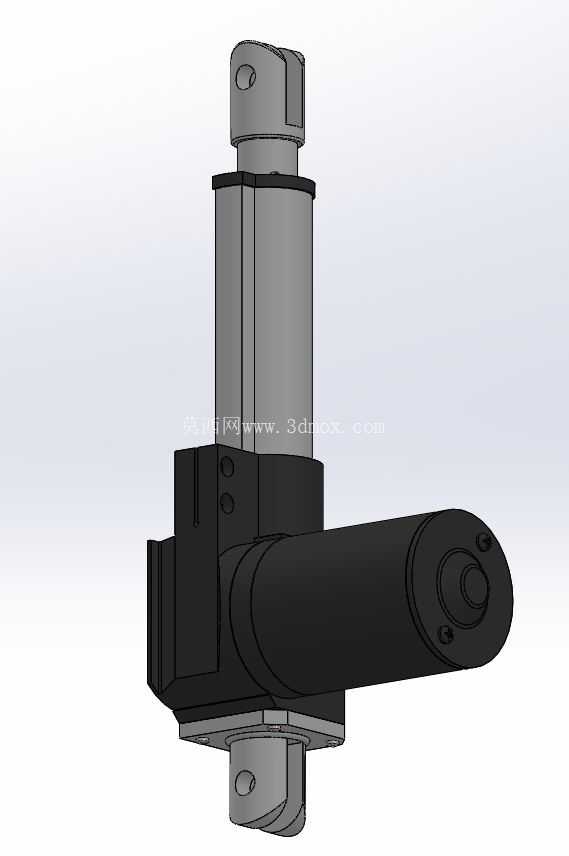

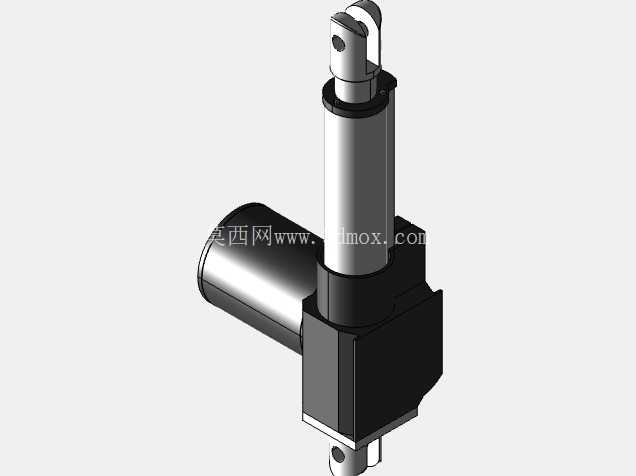

在工业自动化改造、小型智能装备集成、户外作业设备升级的场景里，这类直流供电的直线执行器一直是替代气动、液压推杆的高适配方案，尤其在没有集中气源、液压站布设条件的分散式工位，或是对安装空间、运维成本有严格限制的设备上，24V直流款的直线执行器能省去复杂的动力源配套，直接接入设备现有直流控制回路即可完成直线往复动作输出。从结构设计逻辑来看，这款执行器采用驱动电机侧置正交布局，而非同轴直连的推杆结构，这种布局的核心考量是压缩轴向安装长度，在同等行程参数下，侧置电机的结构能让执行器缩回后的总长度更短，适配安装空间局促的铰接点位，比如环卫车辆的舱门启闭、农业机械的作业角度调节、医疗护理设备的姿态调整工位，这类场景往往预留的安装间隙有限，正交布局的结构能避免电机尾部与周边构件发生运动干涉。

从功能特性上拆解，这款执行器内置的减速机构将直流电机的高转速低扭矩输出，转化为推杆端的低转速大推力直线动作，3000N的额定负载能覆盖绝大多数中小型设备的推压、举升、启闭需求，100mm的行程属于通用型中等行程区间，既可以满足短行程的工位锁紧、定位挡块驱动，也能适配长行程需求里的分段动作控制，占空比参数的设定则对应了间歇工作制的使用场景，提醒选型人员避免在连续高频往复的工位长期满负载运行，防止电机过热减速机构磨损加速。

外形与安装边界的设计上，执行器两端采用铰接式安装耳结构，端部的铰接孔带耐磨衬套安装位，安装时可以通过销轴与设备端的铰接座连接，这种连接方式允许执行器在推程过程中存在小角度的摆动，补偿设备运动过程中的安装位偏移，避免推杆承受径向弯矩导致的杆体弯曲、密封件磨损。侧置的电机外壳采用高强度工程塑料搭配金属端盖的结构，既减轻了整体自重，也能保证电机输出轴与减速箱连接位的同轴度，减速箱与推杆外管采用一体化金属壳体，提升整体结构刚性，推杆伸出端的密封结构能阻挡日常作业环境里的粉尘、水渍进入杆体内部，适配多数户外或半开放车间的作业环境。

在建模过程中需要重点关注几个配合边界：一是电机与减速箱的连接位定位止口尺寸，这个尺寸直接影响齿轮传动的啮合间隙，止口间隙过大会导致传动噪音增大、齿轮磨损加快，间隙过小则会提升装配难度；二是推杆的导程与减速比的匹配关系，建模时要还原内部梯形丝杠的导程参数，确保模拟的推杆伸缩速度与实际参数一致，避免后续做设备运动仿真时出现动作时序偏差；三是两端铰接孔的中心距，缩回状态与伸出状态的中心距是选型时的核心安装参数，建模时要严格保证两个状态下的尺寸精度，方便设计人员直接调用模型完成设备的整体装配干涉检查。

实际选型应用中，这类执行器常被用在光伏板的角度调节支架、小型升降平台的驱动、工业设备的安全门启闭、自动化仓储的货位挡块驱动等场景，相比气动推杆，它不需要配套气源处理元件、电磁阀、气管路，整体系统更简洁，运维点更少；相比液压推杆，它不存在液压油泄漏的风险，对洁净度有一定要求的车间场景也能适用，而且控制逻辑更简单，通过正反转控制即可实现伸缩动作，搭配限位开关还能实现两端位置的自动停止，不需要额外配置复杂的控制回路。

建模时对外观细节的还原也需要兼顾工程实用性，比如电机外壳的散热筋结构，不只是外观造型，实际作用是增大电机外壳的散热面积，提升长时间运行的热稳定性；推杆外管的表面处理纹理，对应实际产品的氧化或喷塑层，建模时保留这些细节能让后续的渲染、装配演示更贴近真实产品状态，也方便设计人员在做设备整体方案时直观评估执行器的安装视觉效果。另外要注意执行器的出线位位置，侧置电机的尾部出线方向在建模时要预留足够的线缆弯曲空间，避免实际安装时线缆被挤压磨损，导致供电回路故障。
