PCB板载直插式3针接线端子结构

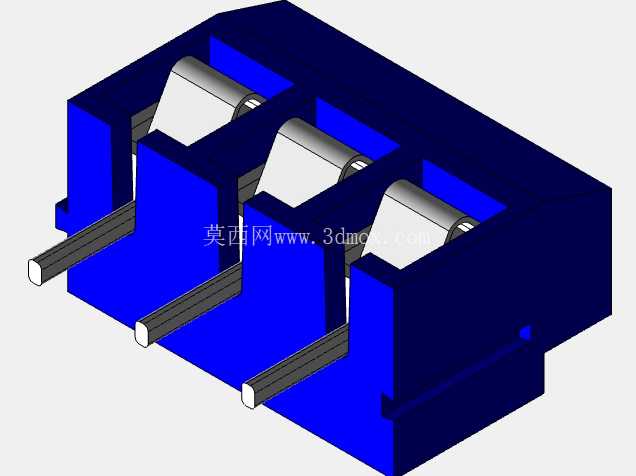

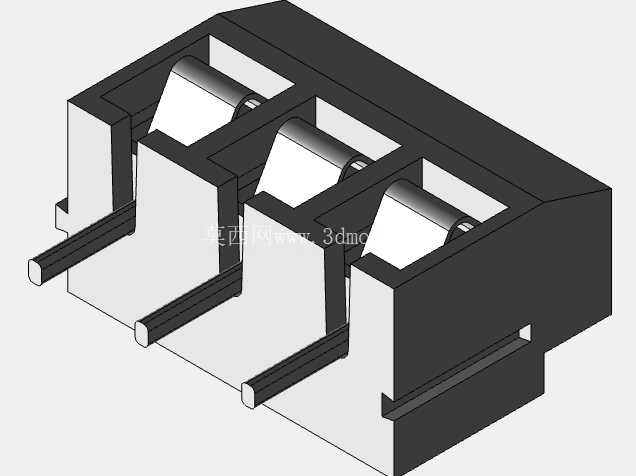

　　在工业控制板卡、通讯接口模组、小型电源模块的PCB设计场景中，这类3针板载接线端子是实现板内电路与外部线束可靠导通的核心连接件，日常选型时经常会碰到引脚间距不匹配、焊盘定位偏差、插线后锁止力不足的问题，这款端子的结构设计刚好针对这些现场痛点做了对应优化。从实际安装边界来看，该端子采用直插式焊脚设计，三个焊脚平行伸出，间距适配常规2.54mm或者3.81mm标准PCB网格，焊脚长度预留了1.2-1.5mm的过板焊接余量，既可以满足波峰焊的吃锡深度要求，也不会因为焊脚过长导致焊后剪脚工序额外增加工时；端子本体的基座采用绝缘耐温的工程塑料材质，三个独立的隔仓将每个接线位完全分隔，避免相邻针脚之间因为线束毛刺、焊锡溢出引发的短路风险，隔仓内壁做了细微的导向斜角，现场接线时即使是没有经验的产线作业人员，也能快速将剥好的线芯对准接线位插入，不会出现线芯顶偏弯折的情况。从功能特性上看，每个接线位内部都集成了弹片式锁止结构，线芯插入后会被弹片自动卡紧，常规0.5-1.5平方的多股铜芯线插入后，轴向拉拔力可以达到30N以上，完全满足工业场景下设备振动、线束拉扯的使用要求，不需要额外增加压线端子或者点胶固定；端子顶部预留了螺丝刀操作的让位空间，需要拆线时只用平口螺丝刀下压对应的解锁位，就能轻松取出线芯，维护更换的操作效率比传统螺丝固定式端子提升40%以上。

　　设计思路上，这款端子没有追求冗余的复杂结构，整体外形方正紧凑，本体高度控制在10mm以内，安装到PCB上之后不会占用过多的板上垂直空间，对于有外壳装配要求的通讯模组、小型控制板来说，不会出现端子顶壳的干涉问题；基座底部做了两个微小的定位凸点，对应PCB上预留的两个定位孔，过波峰焊时可以直接卡在板上，不需要额外做治具压合固定，就能避免焊接过程中端子浮高、偏移的问题，大幅提升SMT或者波峰焊的良率。

　　在实际应用场景里，这类3针端子常被用在通讯设备的电源输入接口、传感器信号转接板、小型IO模块的外接接线位，相比传统的排针排母连接，它不需要额外压接杜邦端子，现场布线时可以直接将剥好的线芯插入锁紧，对于小批量设备试制、现场改装的场景来说，能省去不少线束加工的前置工序；三个接线位的配置刚好适配常见的电源正、电源负、信号地三线接线需求，不会出现针位冗余浪费板上空间的情况，也不会因为针位不足需要额外并联端子导致接线杂乱。从结构细节来看，端子的金属导电部分采用铜质基材镀锡处理，接触电阻控制在5毫欧以内，长时间通过额定电流时不会出现明显的温升，相邻针脚之间的绝缘耐压可以达到AC1500V以上，满足常规低压电气设备的安规要求；基座的塑料材质选用UL94-V0级阻燃材料，即使周边电路出现异常打火，也不会引燃端子本体引发更大的安全隐患。

　　在做三维建模的时候，这款端子的结构细节还原度直接影响PCB Layout阶段的干涉检查准确性，比如焊脚的宽度、隔仓的壁厚、解锁位的操作空间，都需要和实际实物尺寸完全匹配，否则在做结构装配时很容易出现外壳干涉、螺丝刀无法操作解锁的问题；很多工程师在选型建模时容易忽略端子底部定位凸点的尺寸，导致PCB上开的定位孔大小或者位置不对，焊接时端子无法贴平板面，最终出现焊脚虚焊、端子歪斜的问题，这款模型的结构细节完整还原了这些容易被忽略的安装特征，能直接导入PCB设计软件做封装匹配，也可以用于整机装配阶段的干涉校验，减少打样阶段的改模次数。
