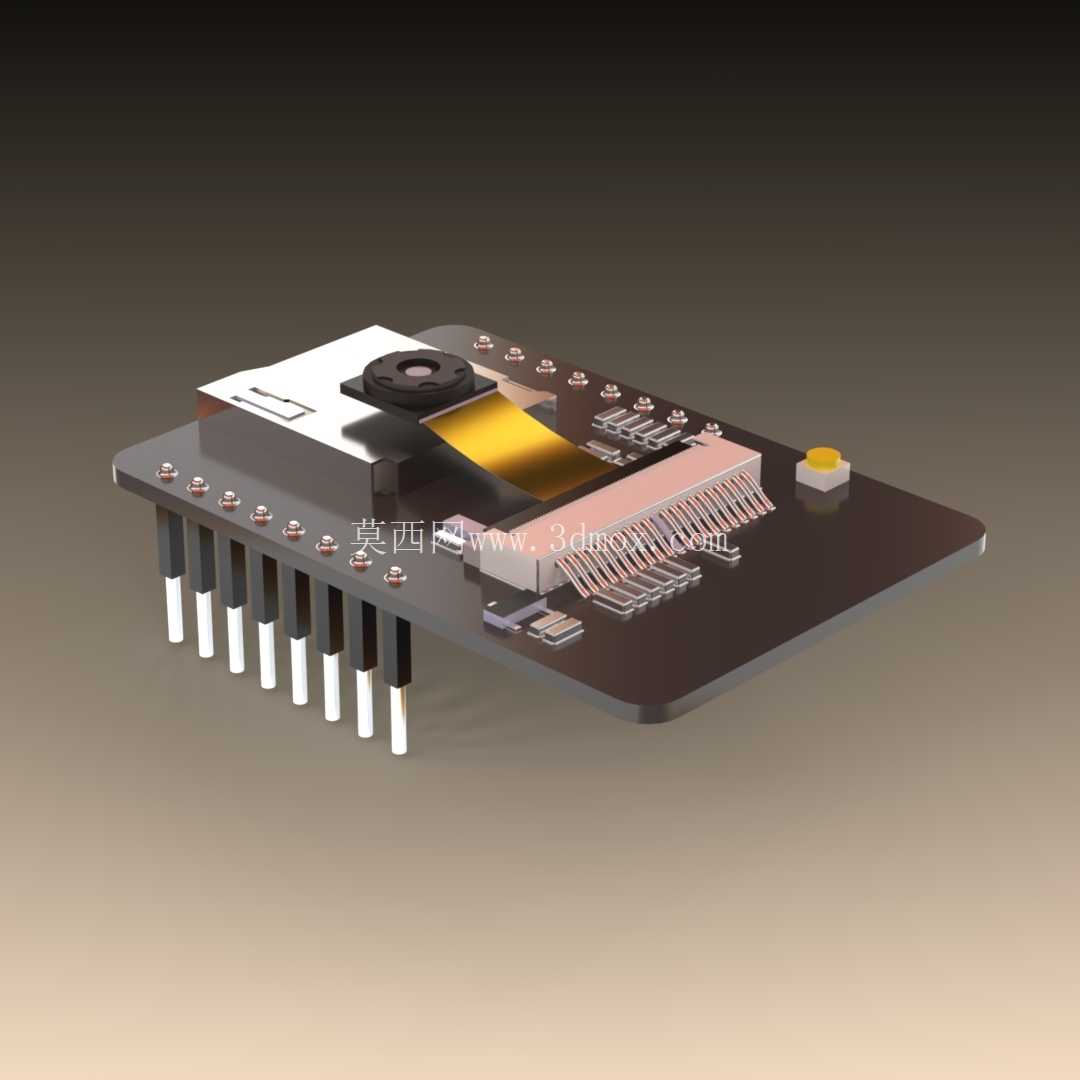

这款嵌入式图像采集模块的结构设计,完全围绕实际物联网项目的部署需求展开,在做整体布局的时候,首先考虑的是现场安装的适配性,没有采用冗余的异形结构,整体板型为规整矩形,排针引脚全部沿板边单侧排布,既可以直接插在标准面包板做原型验证,也能通过排针座焊接到定制载板上,适配各类智能监控、图像识别终端的安装空间,不会因为突出的结构件干涉周边元器件布局。模块核心的图像采集镜头组件做了居中偏置的布局处理,避开了板载射频天线的净空区域,既保证镜头的视场角不会被板上其他元器件遮挡,也不会因为金属结构件影响WiFi信号的收发效率,在实际部署的时候,不管是装在小型智能门禁的面板内侧,还是集成到农业物联网的虫情监测终端里,都不需要额外调整镜头角度,标准安装位就能覆盖常规的采集视场。
板载的存储芯片、电源管理元器件全部做了贴装布局优化,所有贴片元件的高度都控制在镜头基座的高度以下,在做外壳适配的时候,只需要给镜头预留对应尺寸的开孔,其余区域的外壳内壁可以直接贴合PCB板面,不需要额外做避空凸台,能大幅降低配套外壳的开模成本,小批量打样的时候甚至可以直接用3D打印制作外壳,不需要反复调整结构公差。排针的引脚定义排布遵循常用的ESP32开发板通用规范,电源引脚、IO引脚、串口引脚的排列顺序和主流同类型模块兼容,工程师在做硬件替换的时候,不需要重新设计载板的走线,直接替换就能完成硬件升级,减少项目迭代的结构改造成本。
板上的复位按键、状态指示灯都布置在板边的易操作区域,在调试阶段不需要拆卸外壳就能直接触发复位,也能通过指示灯直观判断模块的供电、联网、工作状态,不需要额外外接调试指示元件。在做结构建模的时候,每一个焊盘、排针的突出高度、镜头组件的焦距调节行程都做了1:1的还原,甚至连PCB板的厚度、丝印层的标识位置都和实物完全对应,工程师在做整机结构装配校验的时候,可以直接把这个模型导入到整机装配文件里,检查镜头和外壳开孔的同轴度、排针和载板插座的配合间隙,提前发现结构干涉问题,避免实际打样之后出现装配不上的情况。考虑到这类模块经常会用在户外小型监测设备里,建模的时候特意预留了防水胶圈的安装槽位参考,在板边距离边缘2mm的位置没有布置任何贴片元件,给后续做灌封处理或者加装防水外壳预留了足够的操作空间,不会因为元器件太靠近板边导致灌封胶覆盖不到位,或者外壳压接的时候损坏元器件。模块的供电回路相关元器件做了集中布局,在结构上和射频区域、图像传感器区域做了物理分隔,建模的时候也还原了不同功能区的分隔间距,方便硬件工程师在做EMC整改的时候,对应位置加装屏蔽罩,不需要重新调整板上元件的位置。

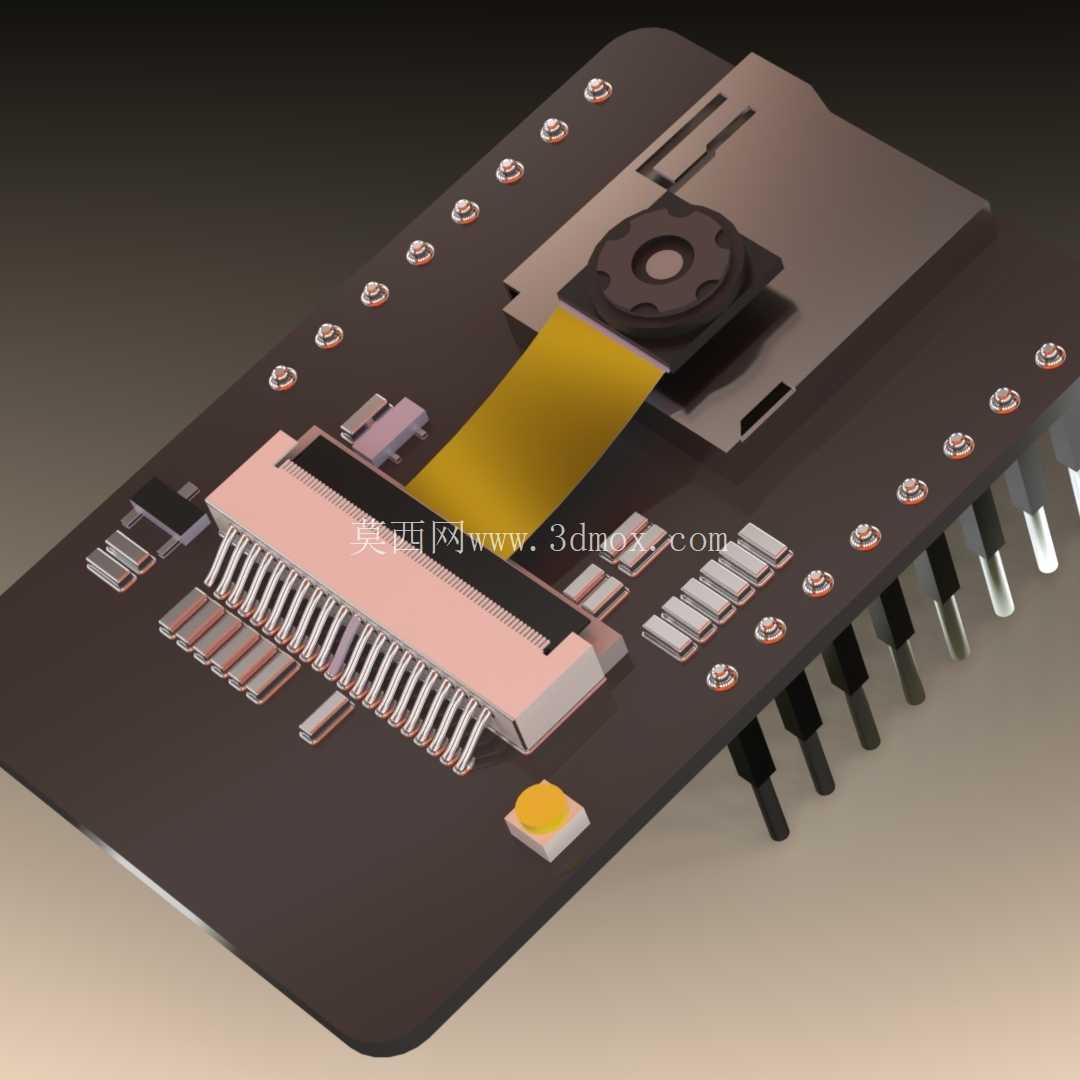

镜头的FPC排线连接结构也做了精准还原,排线的弯折半径、连接器的卡扣高度都按照实际物料的尺寸建模,在做结构设计的时候可以准确计算排线的弯折空间,避免装配的时候排线被外壳挤压,导致接触不良或者图像传输花屏的问题。对于需要把模块集成到小型智能设备里的结构工程师来说,这个模型可以直接用来校验安装孔位的匹配度,板上预留的两个安装孔位置、孔径都做了精准还原,不管是用铜柱固定还是螺丝直接固定,都能在整机设计的时候直接对应孔位,不需要反复测量实物尺寸。另外,板载的MicroSD卡座的位置也做了合理布局,在插卡方向上没有任何结构遮挡,即使模块已经焊接到载板上,也能直接插拔内存卡,不需要拆卸模块就能导出存储的图像数据,适配各类需要本地存储图像的应用场景,比如野外的动植物监测点位、无人值守的设备状态巡检终端,都不需要频繁拆卸设备就能完成数据读取。
- 全部评论(0)
- 模板大小: 3.18 MB
- 售价:5金币
- 下载次数: 464
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通讯工具类
