Nextion4.3英寸串口触控显示屏结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1140657
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构
  • Nextion4.3英寸串口触控显示屏结构

  做嵌入式设备的人机交互界面选型时,4.3英寸电阻触控串口屏一直是小体积控制终端的高适配选项,这次还原的这款触控显示模组,就是针对小型控制柜、手持检测终端、桌面式小型测试设备这类安装空间局促的场景做的结构复刻。实际项目里碰到过不少现成模型和实物尺寸对不上的情况,要么是安装孔位偏差,要么是接插件突出高度算错,装的时候要么顶到后盖要么插不上排线,所以这次建模完全对照实物的实测尺寸来做,没有加多余的紧固件结构,把核心的外形边界、接口位置、触控区域的轮廓都做了精准还原,方便结构工程师做安装布局的时候直接调用,不用反复核对实物尺寸改图。

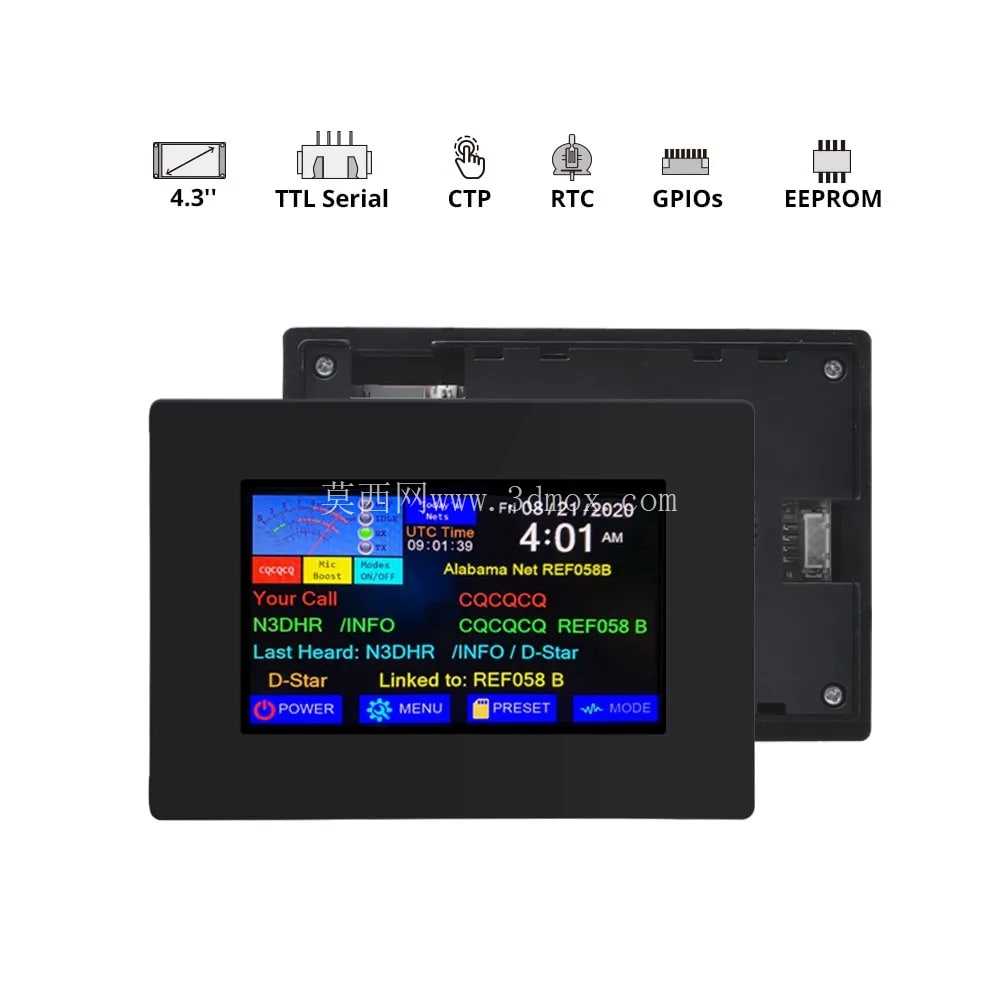

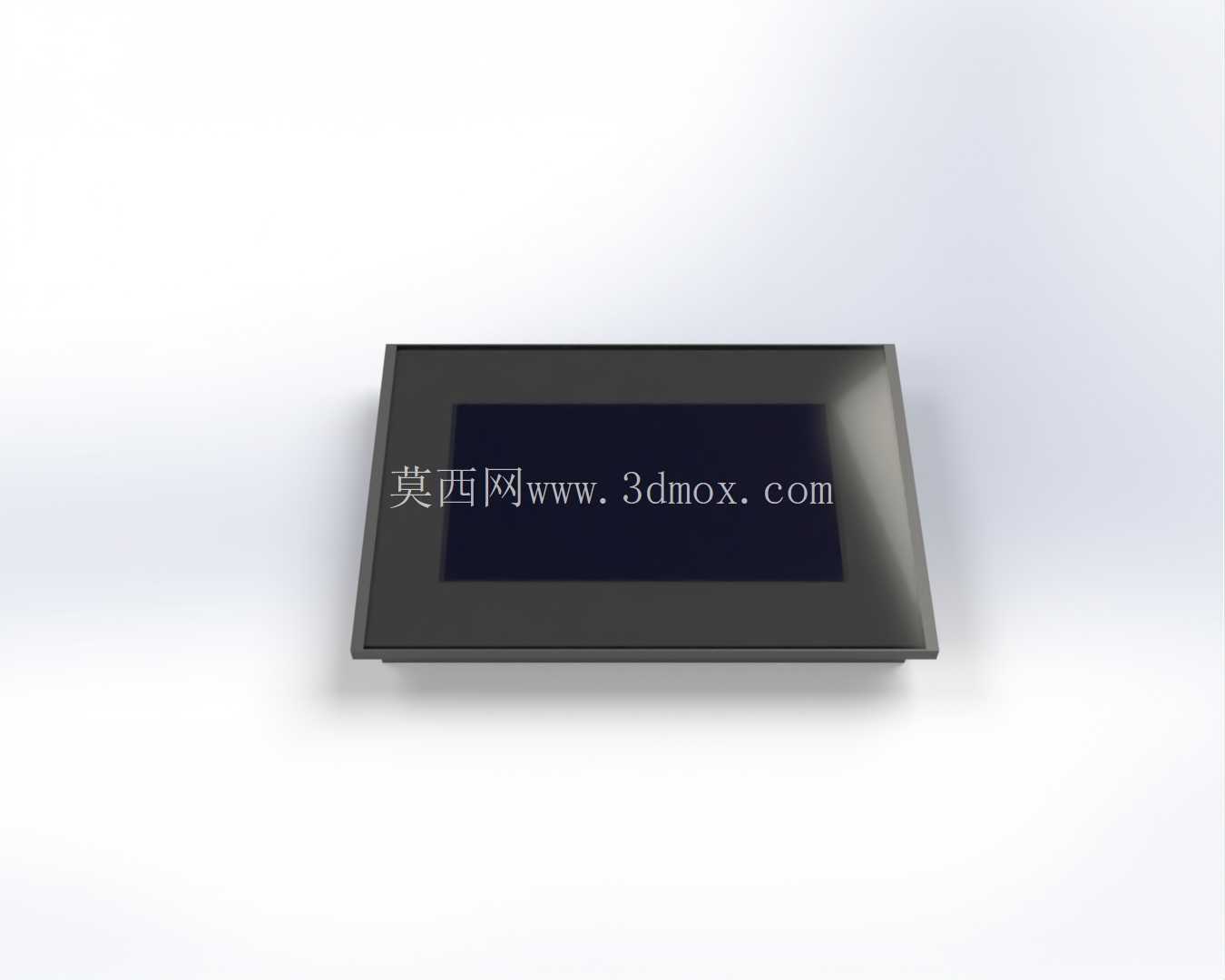

  从功能特性上看,这类屏本身集成了触控输入、RTC实时时钟、通用IO输出、EEPROM数据存储的功能,不需要额外外挂太多外围电路,TTL串口通讯的接线方式也很简单,只需要接电源、发送、接收三根线就能和主控板完成通讯,很多小型自动化设备的状态显示、参数设置界面都用这类屏做交互终端,比如小型温控箱、桌面式点胶机、便携检测仪器的操作面板,不用自己做显示驱动电路,能省不少硬件开发的周期。建模的时候特意把屏幕正面的显示区域边界、触控面板的覆盖范围做了明确区分,屏幕正面的黑边宽度是按照实物的实际边框尺寸做的,做面板开孔的时候可以直接参考这个轮廓预留间隙,避免开孔过大露出黑边或者过小压到显示区域。

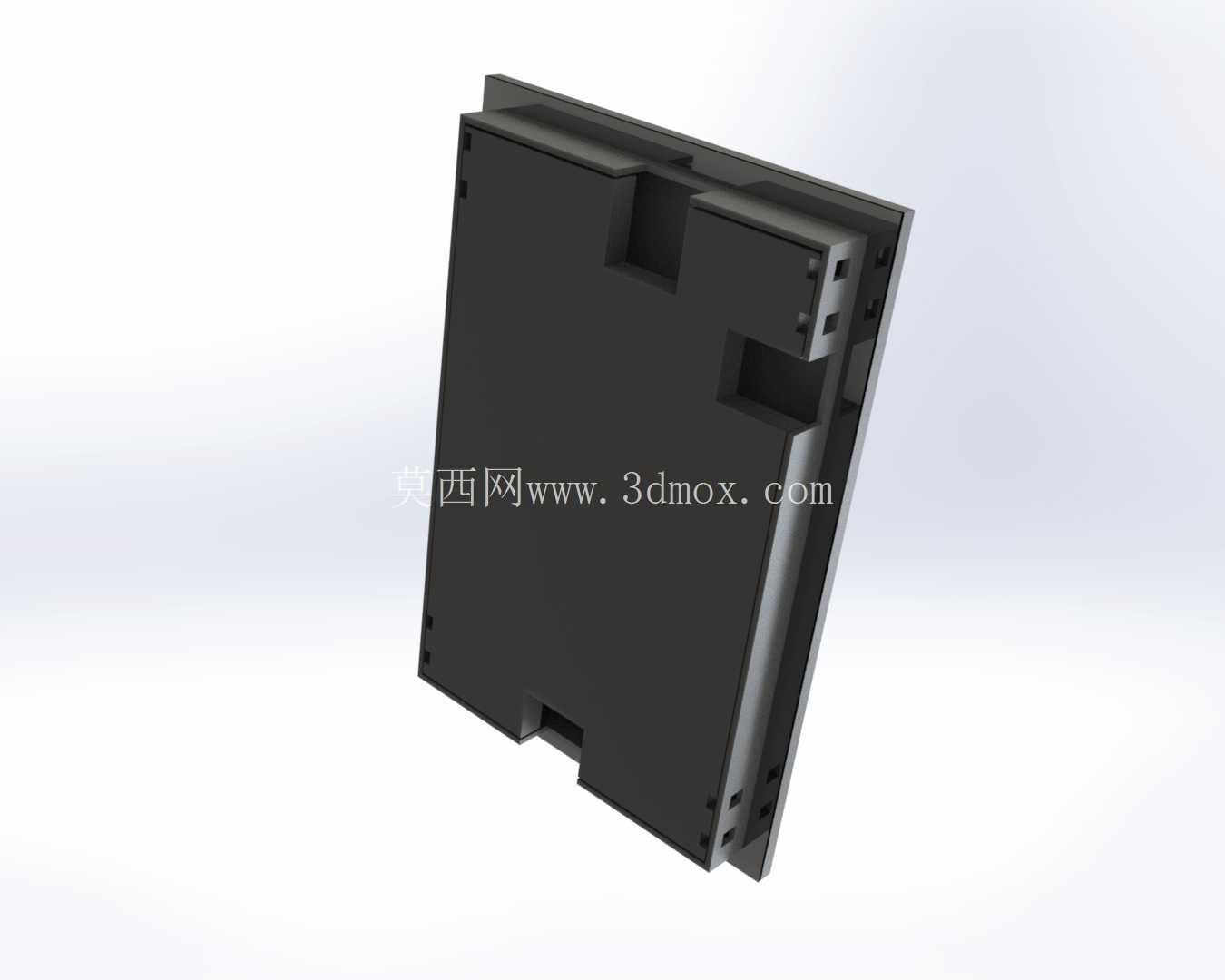

  背部的结构也做了完整还原,包括背部的固定孔位位置、深度,串口接插件的突出高度,背部元器件的最高凸起尺寸,这些都是做安装腔体设计时必须要考虑的安装边界,之前有项目没注意接插件的突出高度,后盖做的太薄,装上之后排线被压弯,长期使用出现接触不良的问题,这次建模把这些容易忽略的凸起结构都做了准确还原,调用模型的时候可以直接测量安装间隙,不用再反复核对实物。屏幕的整体厚度控制在适合嵌入式安装的范围,前面板的唇边宽度刚好可以卡在控制柜面板的开孔上,不需要额外做压条固定,安装的时候从面板正面把屏塞进去,背部用卡扣或者螺丝固定就行,适合面板厚度1到2毫米的薄板安装场景。屏幕顶部的功能标识也做了对应还原,包括屏幕尺寸标注、通讯接口类型、触控类型、板载功能模块的标识,方便选型的时候快速确认功能参数是否匹配项目需求。从实际使用的场景来看,这类屏的工作电压范围宽,抗干扰能力比普通的消费级显示屏好,适合工业现场的电磁环境,不少小型PLC的扩展人机界面也会选用同规格的串口屏,不用做复杂的通讯协议适配,通过简单的指令就能完成界面切换、数据显示、触控事件上传的功能。

  建模的时候没有做内部的电路板细节,因为结构设计阶段只需要外部的安装尺寸和接口位置,内部结构不影响安装布局,反而会增加模型的冗余量,拖慢装配体的运行速度,所以只保留了外部的所有装配相关的结构特征,包括四个角的安装孔位的孔径、孔距,屏幕正面的视窗尺寸,背部接插件的引脚定义对应的位置标识,方便接线的时候对照确认。另外屏幕的边角圆角半径也做了准确还原,做面板开孔的时候可以直接按照外轮廓做切割,不用再调整圆角参数,避免开孔和屏幕轮廓不匹配,出现缝隙或者装不进去的情况。对于做手持设备的结构设计来说,这个模型的重量分布也可以通过实体密度赋值来模拟,因为模型的外形和实物一致,材质赋值后计算出来的重量和实际偏差很小,方便做手持握感的配重设计。还有屏幕背部的散热区域的凸起结构也做了还原,设计安装腔体的时候可以在对应位置预留少量的散热间隙,避免屏幕长时间工作的时候热量堆积,影响使用寿命。
