板端卧式USB Type-C母头独立连接器结构

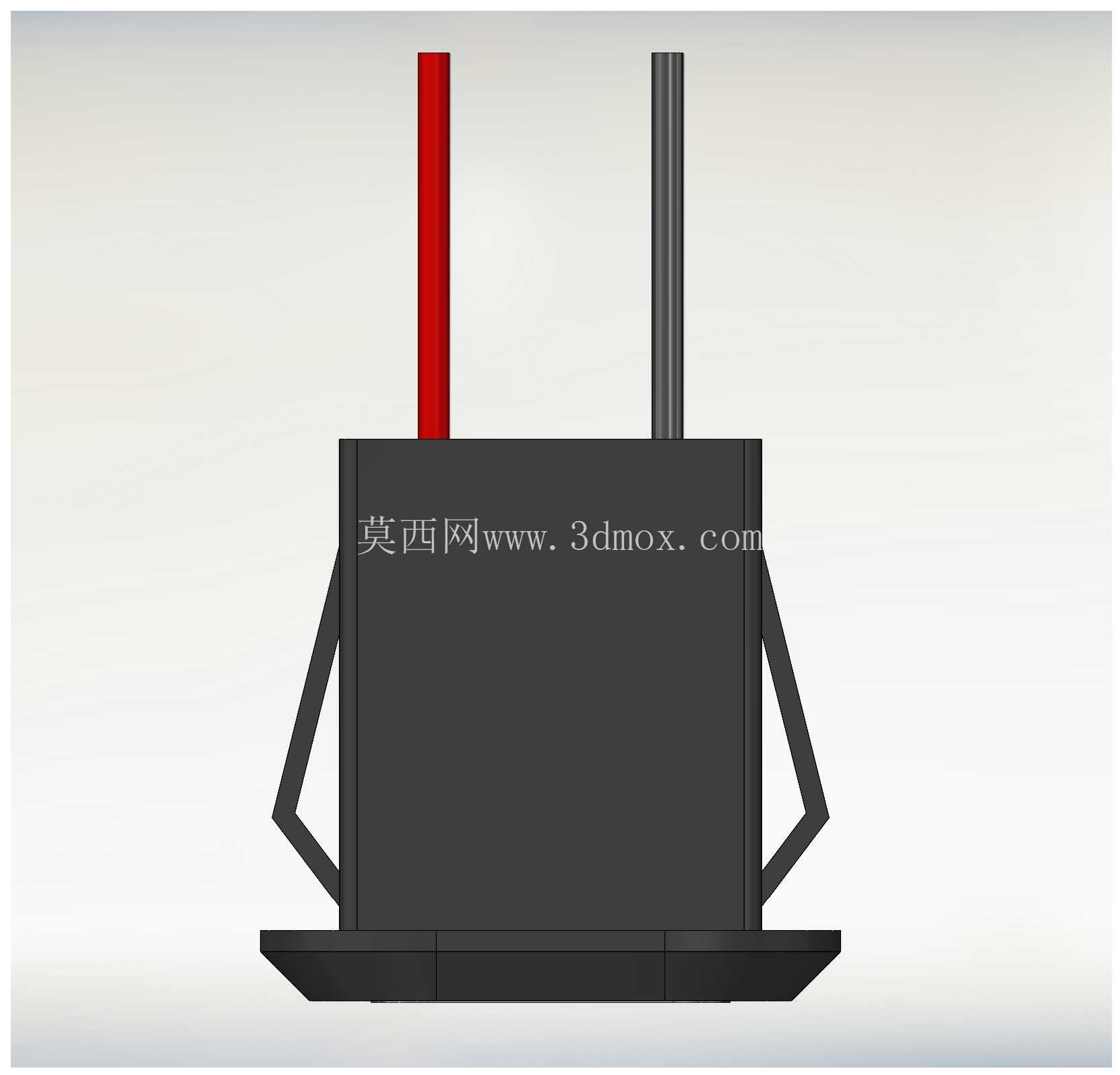

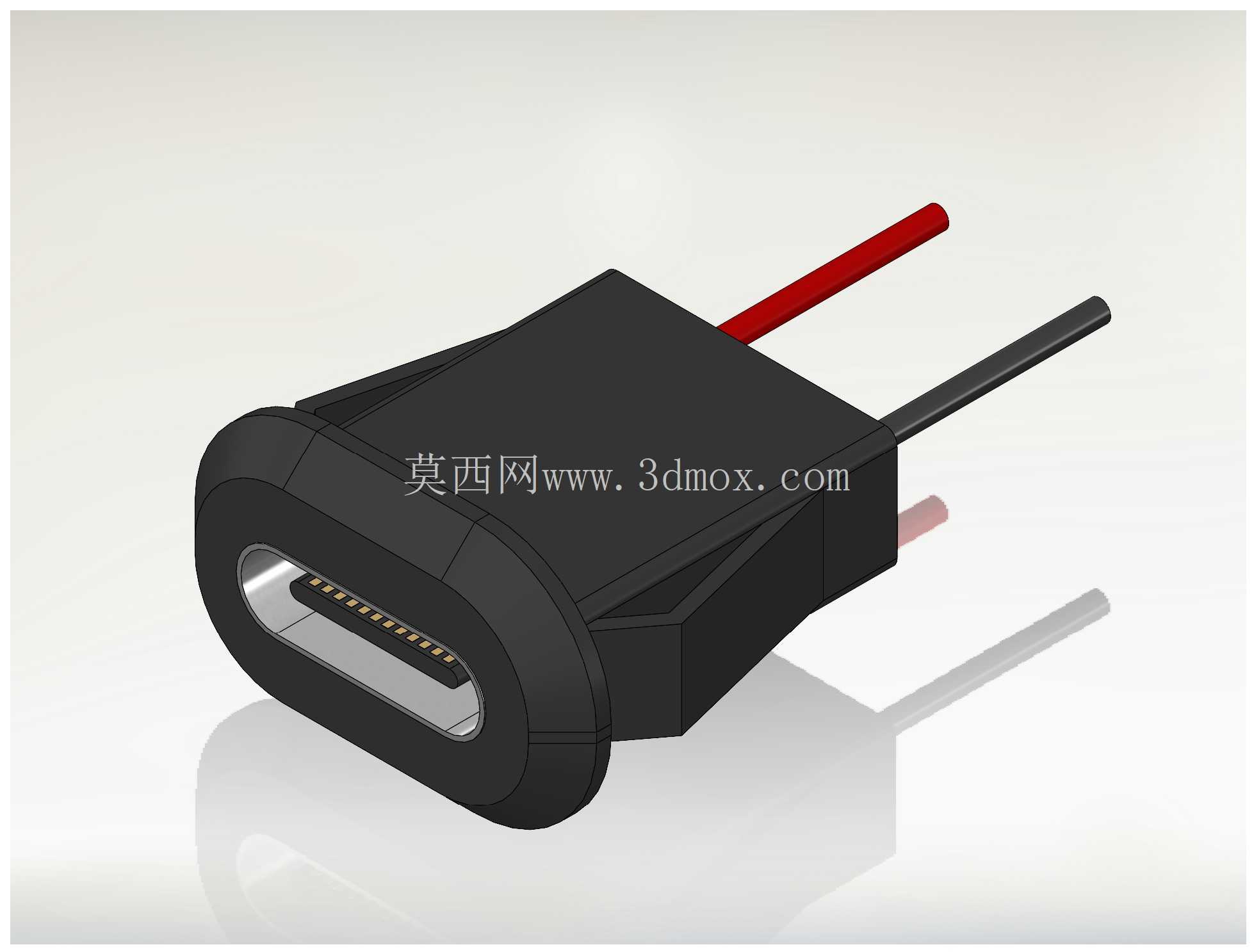

　　在消费电子、小型工控终端、便携检测设备的板端接口选型中，独立式Type-C母座是兼顾信号传输、供电输入与装配容错率的常用接插部件，这款卧式插板的母头结构，完全围绕板端贴装后的受力场景与插拔寿命要求做结构优化。不同于一体式带屏蔽壳的贴片母座，这款独立连接器将绝缘基座、插针端子、定位柱做了拆分式的结构强化，尾部伸出的焊脚分为信号与电源两组，红色标识的焊脚对应大电流供电回路，黑色焊脚对应高速信号传输回路，焊脚长度预留了1.2mm的过波峰焊余量，避免焊接时焊锡沿引脚爬升至接插腔内部造成端子短路。

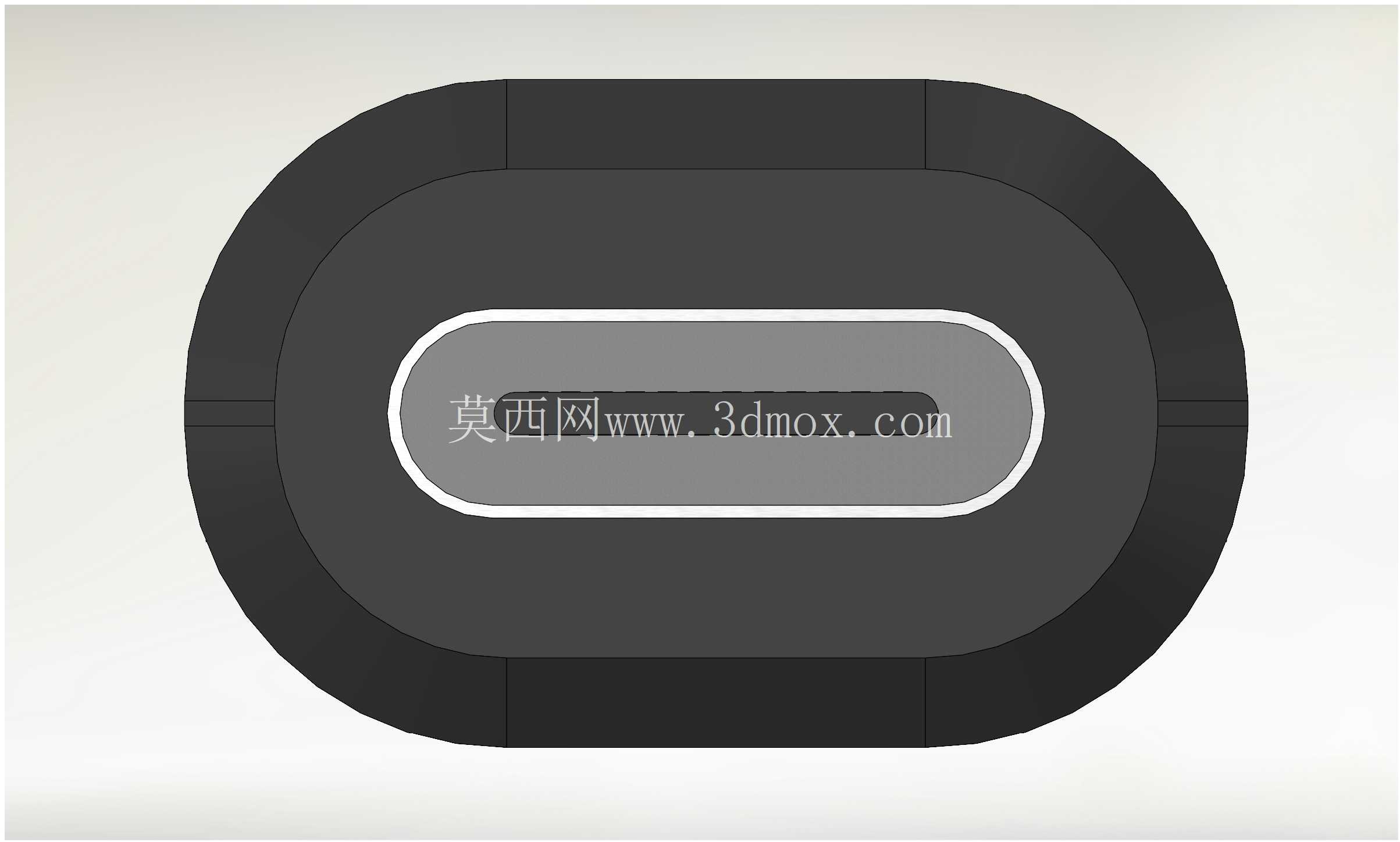

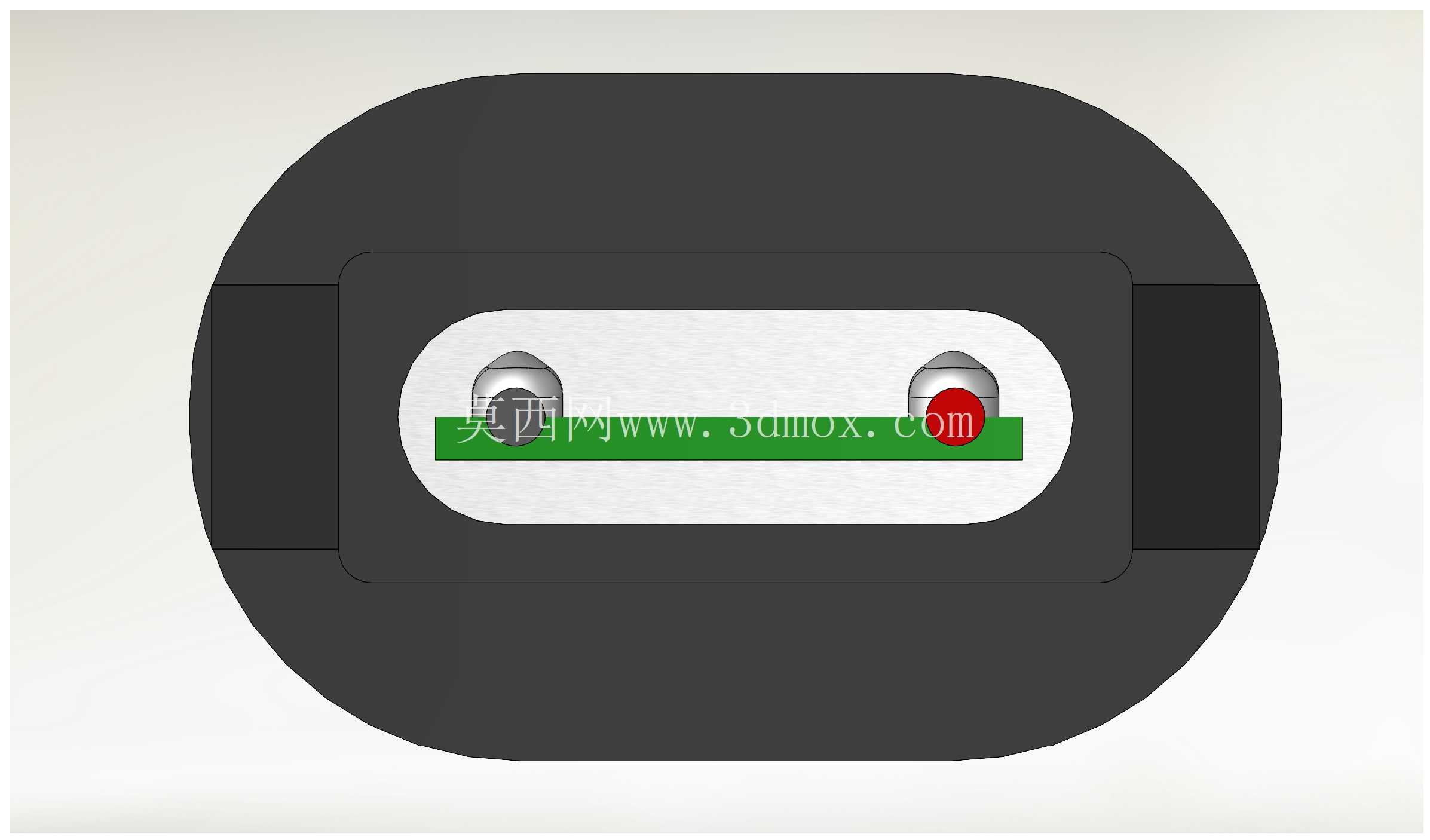

　　接插端口的椭圆导向圈做了0.3mm的倒角处理，公头插入时可自动导正位置，即使存在±0.5mm的装配对位偏差，也能顺利完成插接，不会出现硬插顶坏端子的情况。绝缘基座采用耐高温的工程塑料材质，接插腔内部的端子排布严格遵循Type-C协议的引脚定义，上下对称的24个端子触点做了0.1mm的凸起设计，公头插入后触点接触压力控制在0.8-1.2N之间，既保证接触电阻稳定在30mΩ以内，又不会因为压力过大导致公头插拔磨损过快。基座尾部的两个定位柱直径为1.0mm，对应PCB板上的定位孔做过盈配合设计，装配时先将定位柱插入PCB孔位完成预固定，再进行波峰焊或者手工焊接，可避免焊接过程中连接器移位导致的引脚虚焊。

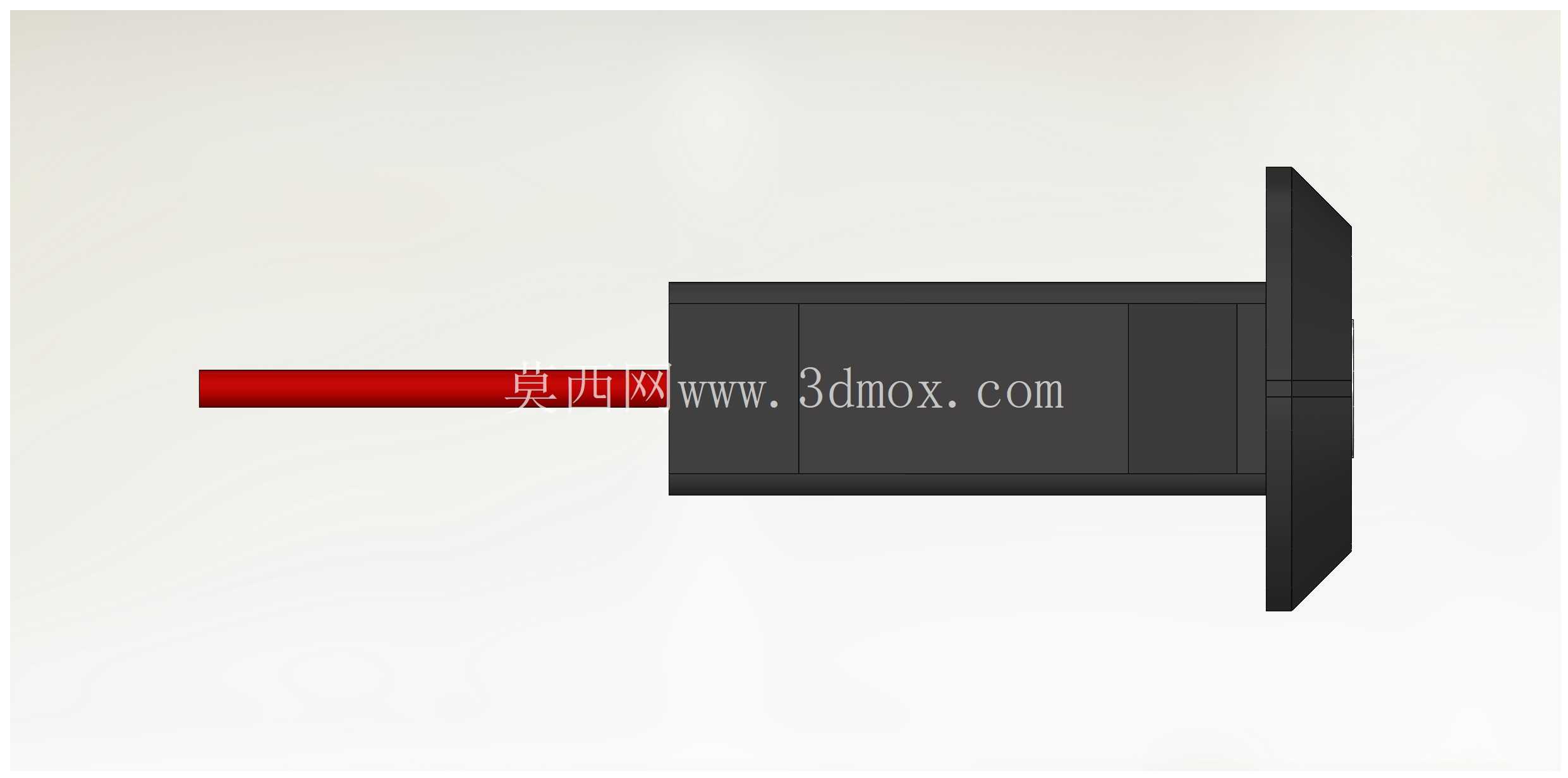

　　整个连接器的安装边界控制严格，贴装到PCB板后，突出板面的高度仅为6.8mm，适配外壳厚度在8mm以内的超薄类电子产品，接插端的外圈做了1.5mm宽的法兰边，当外壳开孔对应法兰边做限位结构时，可承受至少10000次的反复插拔不会出现基座松动。不同于带固定螺丝的面板安装型母座，这款独立连接器完全依靠焊脚与定位柱固定在PCB上，因此在结构设计时特意将基座的受力筋做了加厚处理，插拔时的横向力会通过基座底部的平面均匀传递到PCB板面，不会出现应力集中导致焊脚脱落的问题。

　　在实际选型应用中，这款母座可适配5A大电流的快充场景，同时支持USB3.2的高速信号传输，既可以用在便携储能设备的充电输入端口，也可以用在手持数据采集终端的通讯与充电二合一端口，还能适配小型工控板的调试接口使用。建模过程中对端子的折弯角度做了精确还原，焊脚的共面度控制在0.1mm以内，完全符合SMT贴装的工艺要求，接插腔的内部尺寸做了公差配合仿真，公头插入后的间隙控制在0.05mm以内，既不会出现插拔过紧的问题，也不会因为间隙过大导致接触不良。基座外侧的防滑纹理设计，不仅可以在注塑成型时减少塑料件的缩水变形，还能在点胶固定时增加胶水的附着面积，对于需要做防水处理的应用场景，可在法兰边与外壳接触面点一圈密封胶，即可达到IP65级别的防护效果。
