迷你袖珍单喷头桌面FDM3D打印设备

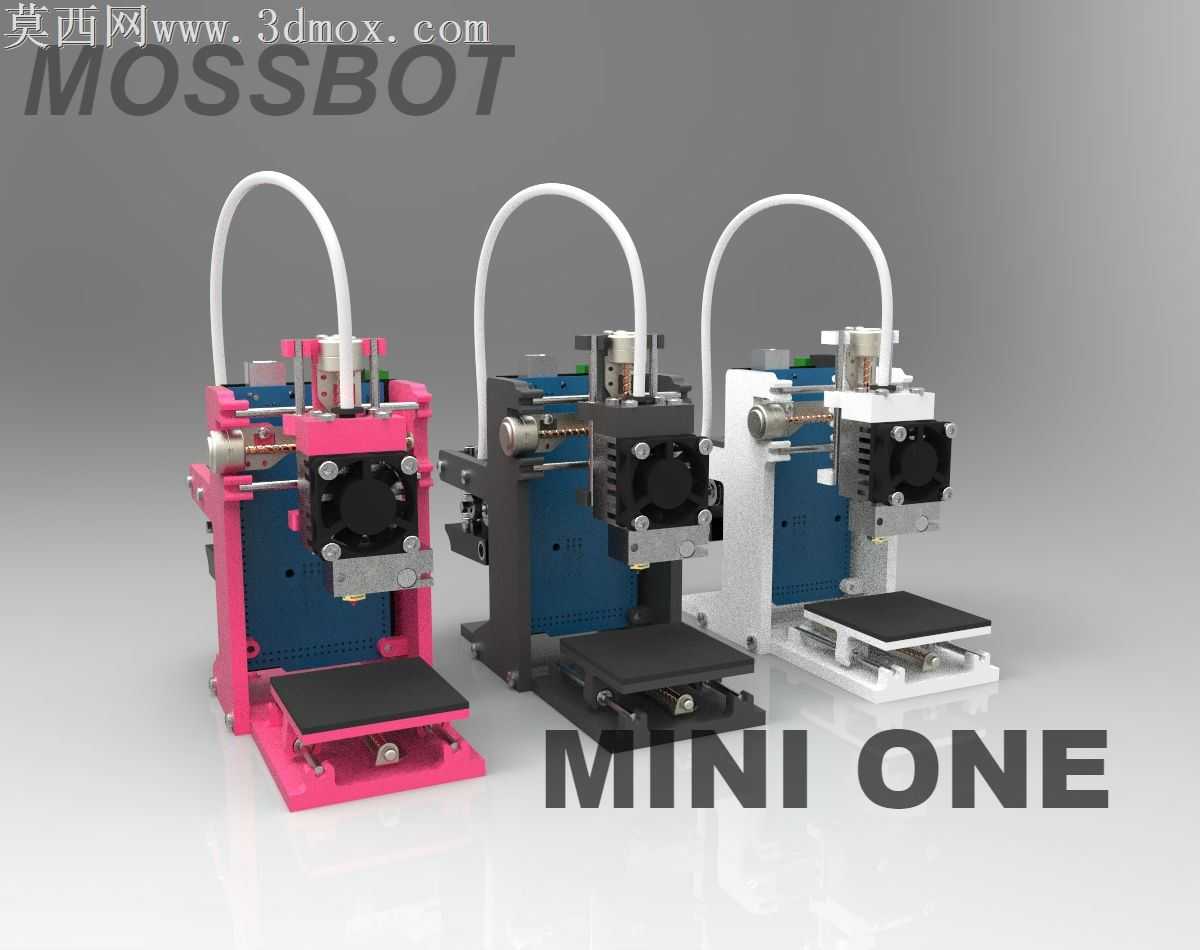

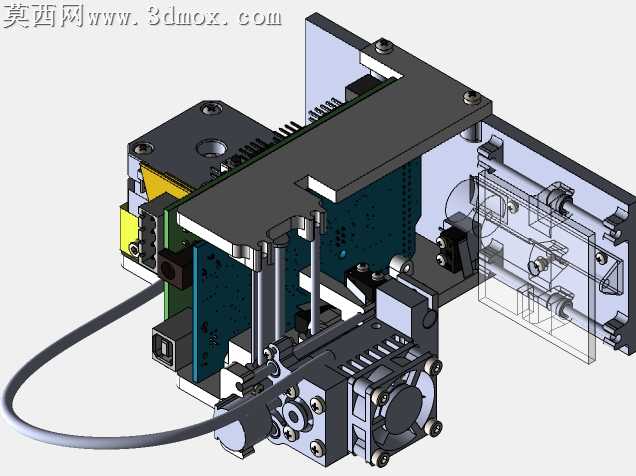

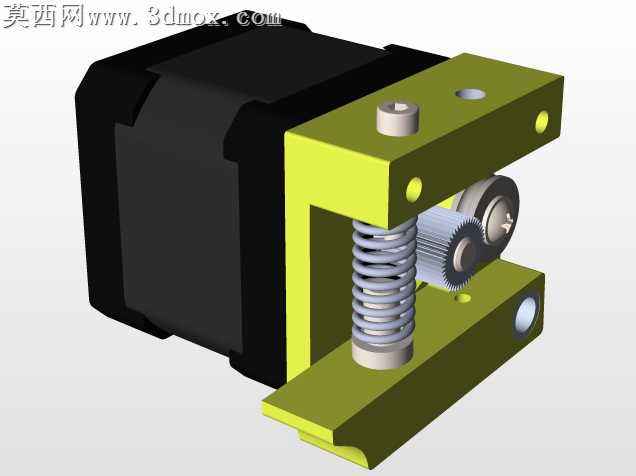

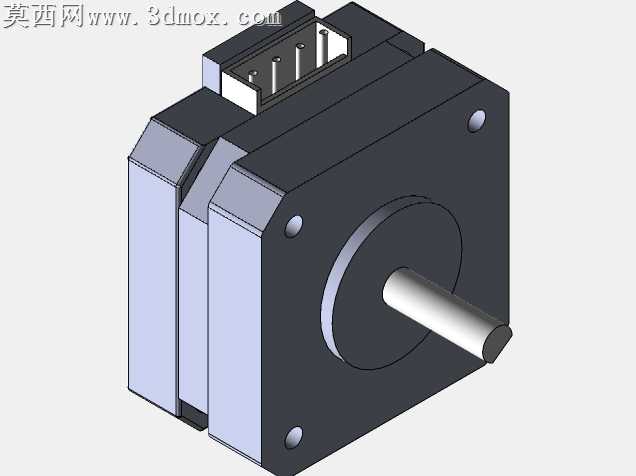

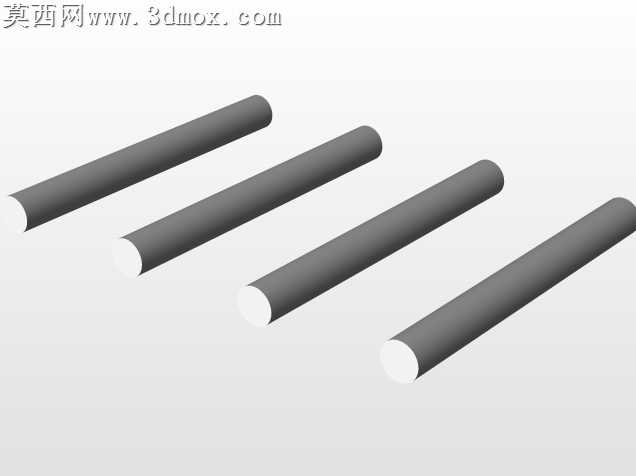

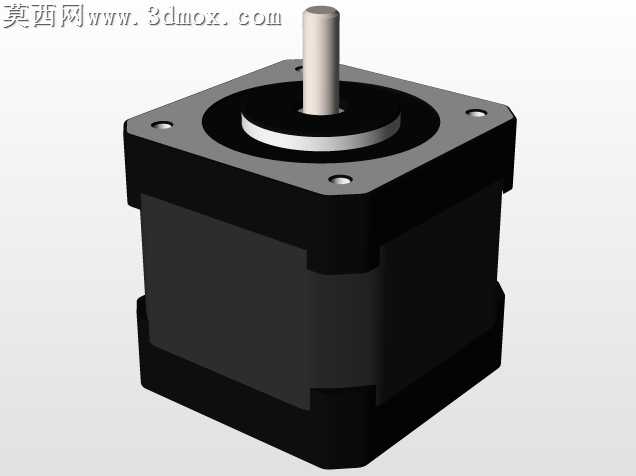

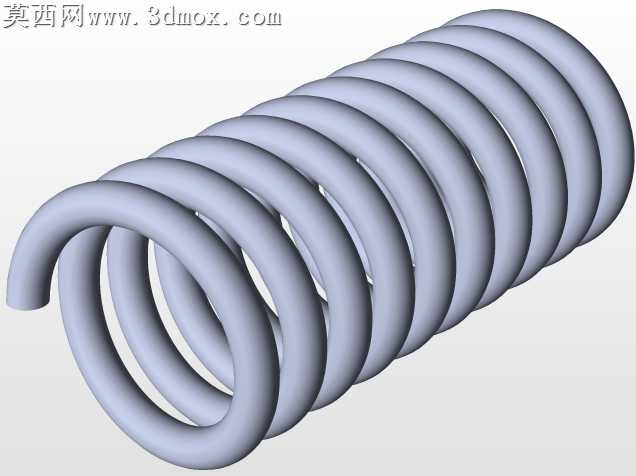

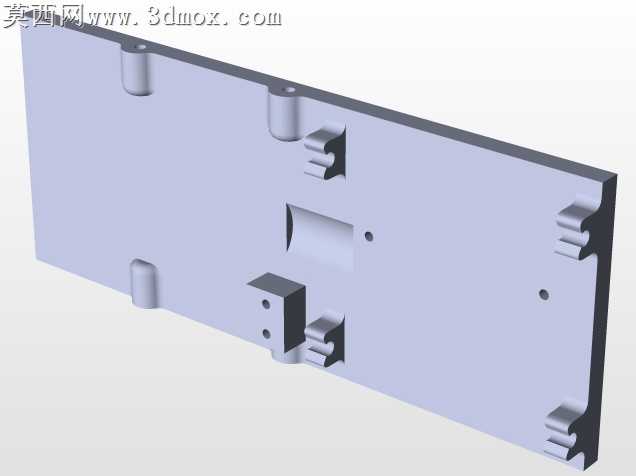

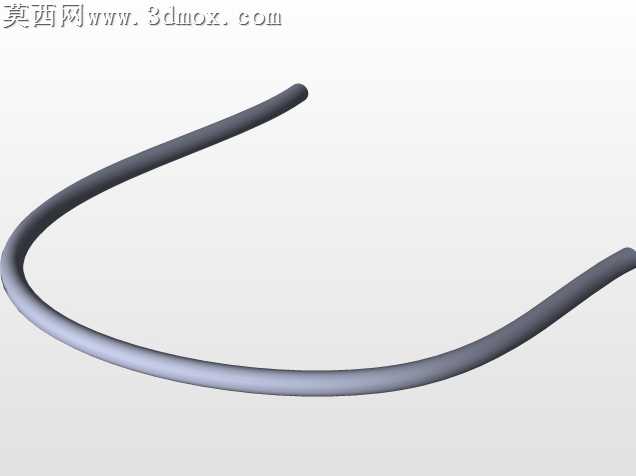

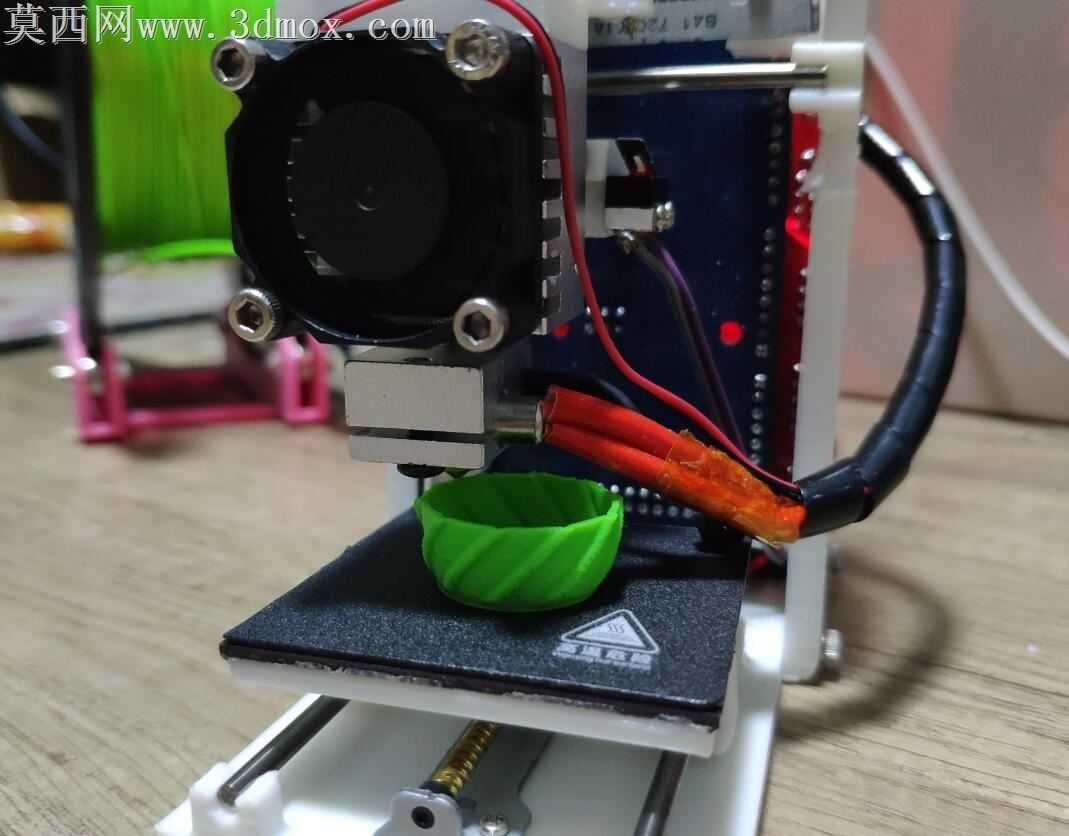

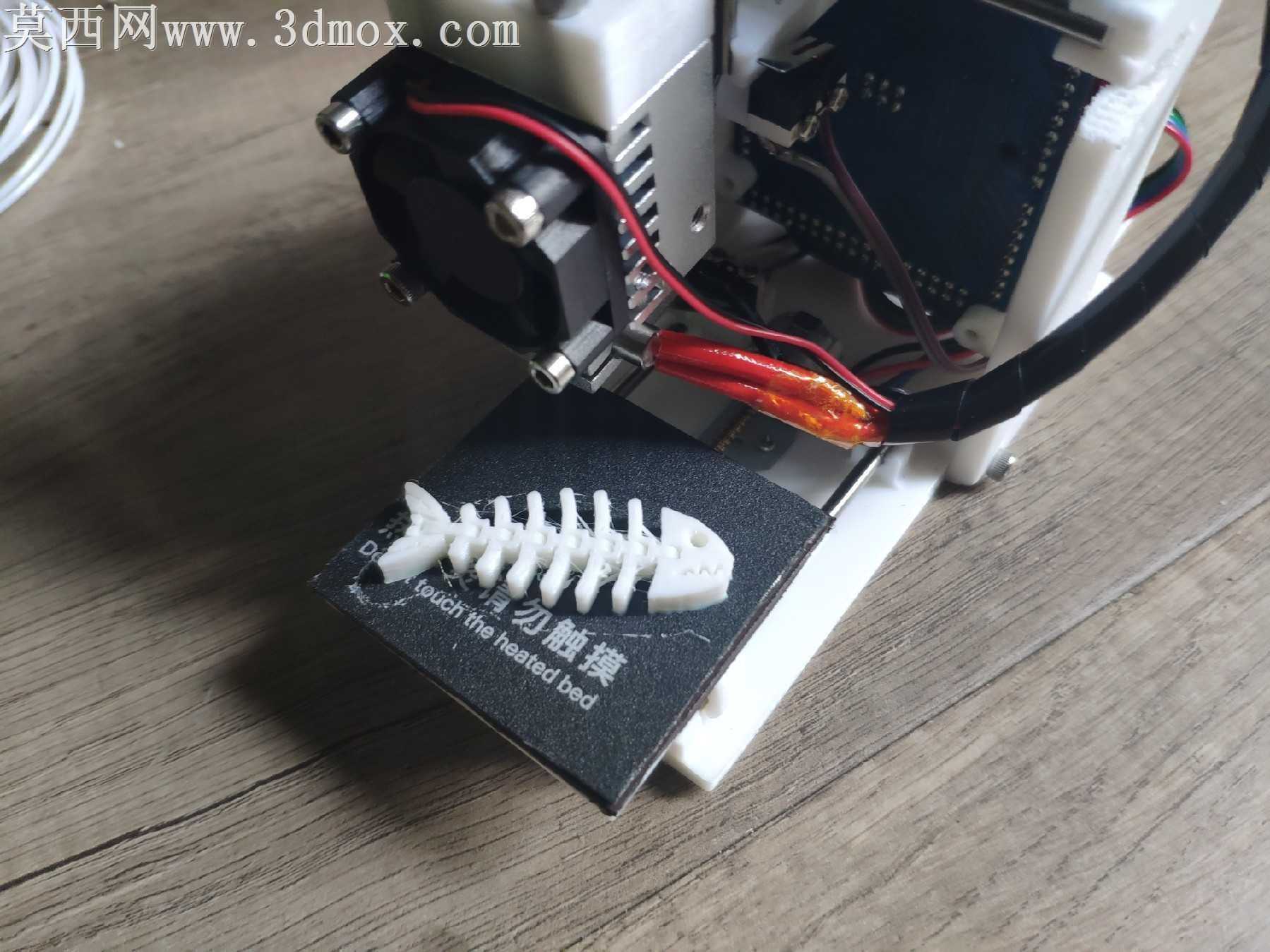

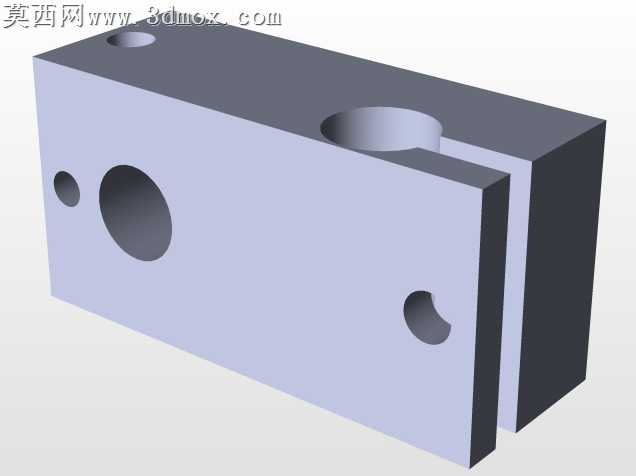

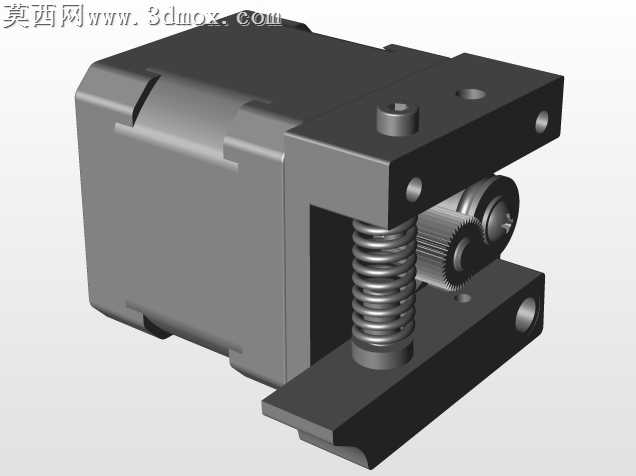

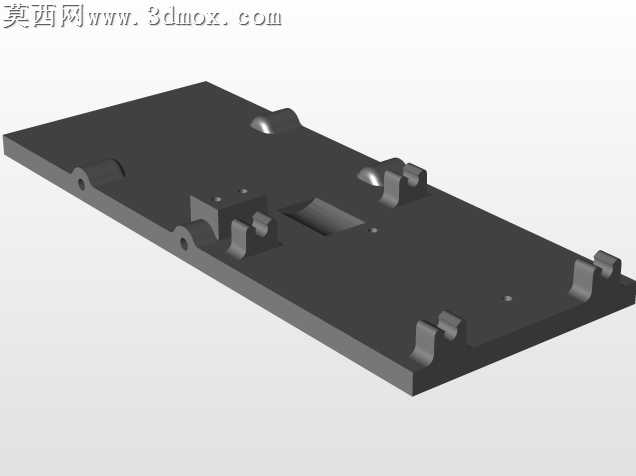

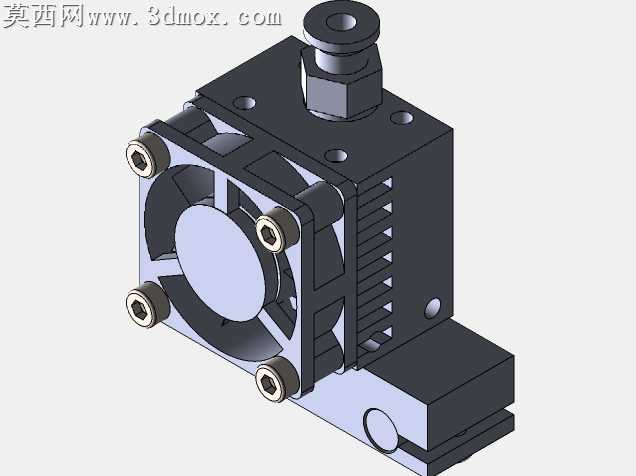

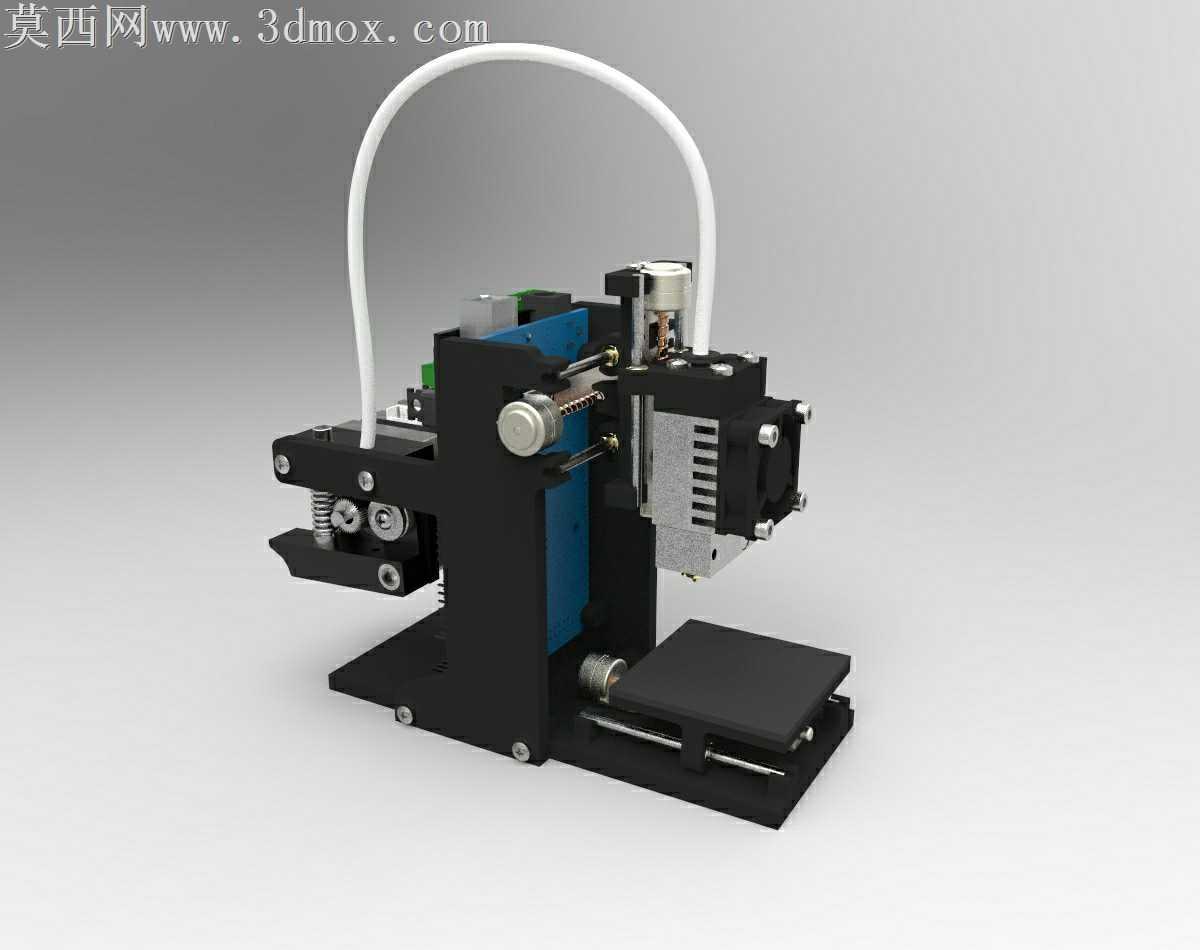

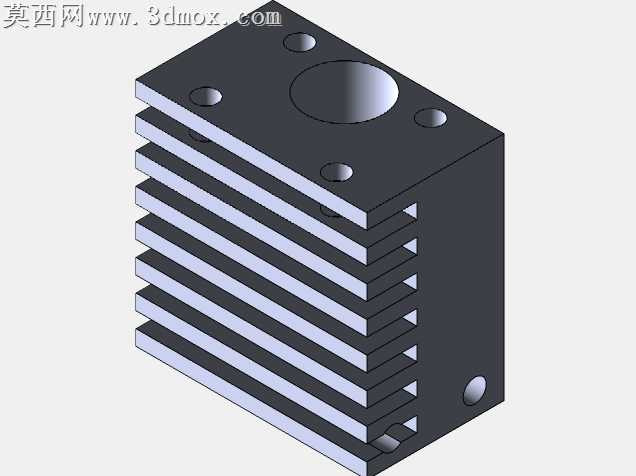

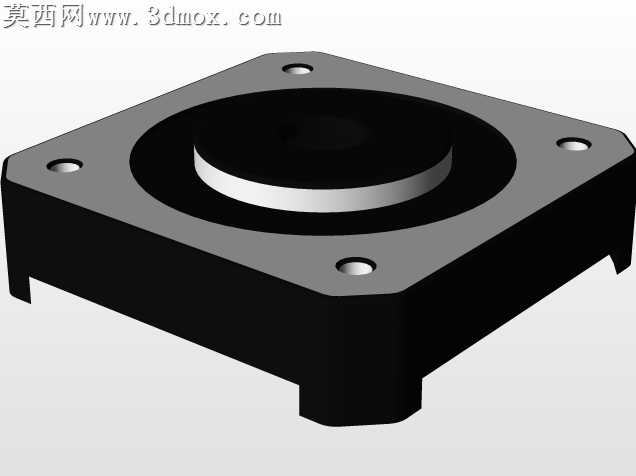

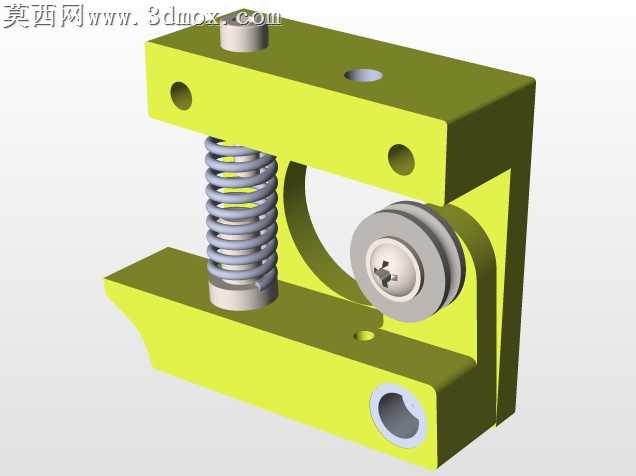

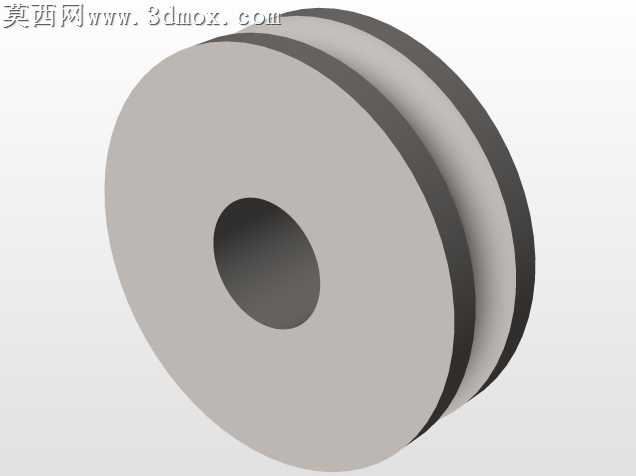

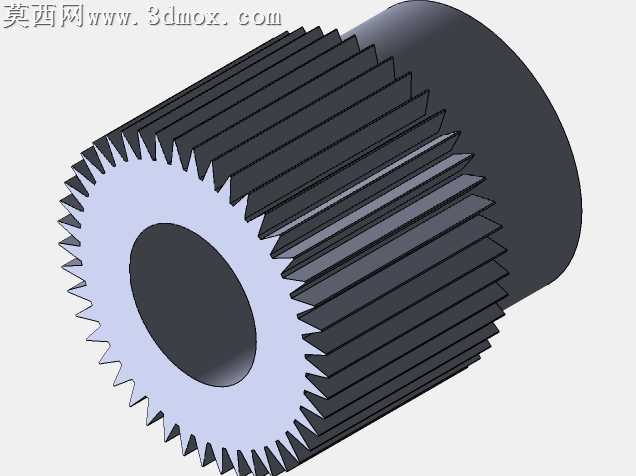

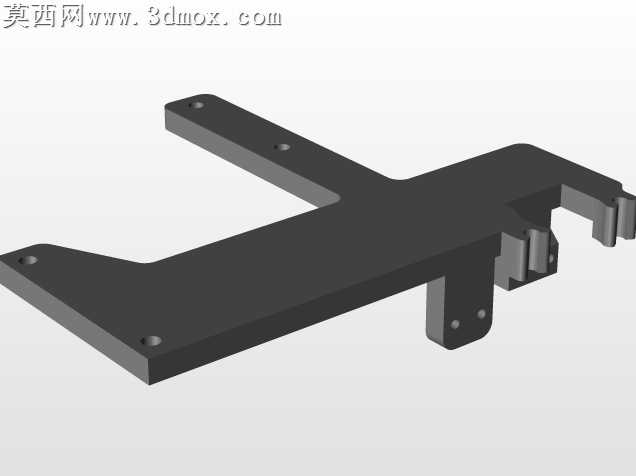

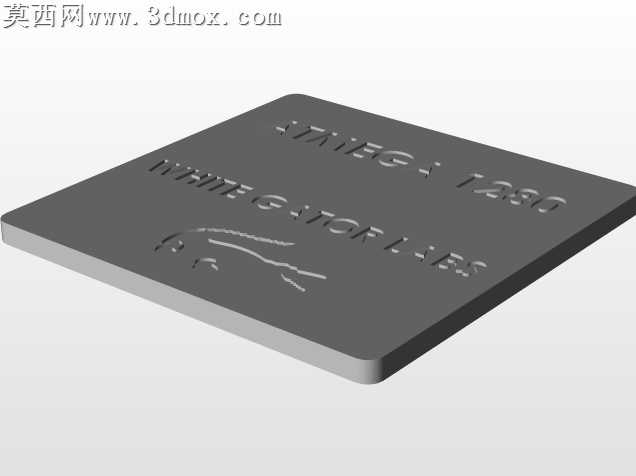

本模型为桌面级迷你FDM3D打印设备的完整三维建模成果，建模过程中严格遵循小型化、轻量化的设计思路，在保障基础打印功能完整性的前提下，尽可能压缩整机的外形尺寸，适配桌面小空间的使用场景。建模阶段首先完成核心运动机构的搭建：X轴采用光轴导轨搭配同步带传动结构，精准还原了步进电机、同步轮、惰轮、皮带张紧调节组件的装配关系，打印头滑座的限位结构、安装卡扣均按照实际装配公差进行建模，确保各部件在虚拟装配环境下无干涉；Y轴负责成型平台的前后进给，平台采用平板式结构，下方设置调平弹簧与调节螺丝，还原了手动调平的机械结构细节；Z轴采用丝杆传动搭配垂直光轴导向，精准复刻了丝杆螺母、导向轴支座、步进电机直连的传动布局，保障Z轴进给的精度稳定性。送料机构采用近端挤出设计，挤出机的齿轮压紧结构、耗材导向管、散热铝块、0.2mm口径喷嘴组件均逐一建模还原，顶部的白色耗材导向管采用柔性材质模拟，还原了耗材从挤出机送入喷嘴的路径。外观结构部分，主体框架采用黑色板材拼接设计，蓝色侧板作为结构加强与视觉区分部件，所有连接螺丝、弹簧、轴承等标准件均按照实际规格建模，还原了整机的装配逻辑。渲染阶段采用哑光工程塑料材质模拟机身框架与结构件，金属材质还原光轴、丝杆、螺丝、同步轮等金属部件，散热铝块采用拉丝金属质感，喷嘴采用耐高温金属材质，平台表面采用磨砂哑光质感模拟实际打印平台的贴面效果，灯光采用柔和的影棚布光，清晰展现各部件的结构层次与装配关系，整体渲染效果还原了小型3D打印机的真实质感。设计过程中充分考虑了千元级迷你设备的成本控制需求，所有结构均采用易加工、低成本的零部件方案，在45mm×45mm×40mm的成型尺寸范围内，保障打印精度的调试空间，整体结构紧凑无冗余设计，完整呈现了袖珍3D打印设备的机械原理与装配逻辑。
