低成本高性能开源桌面3D打印CNC一体机

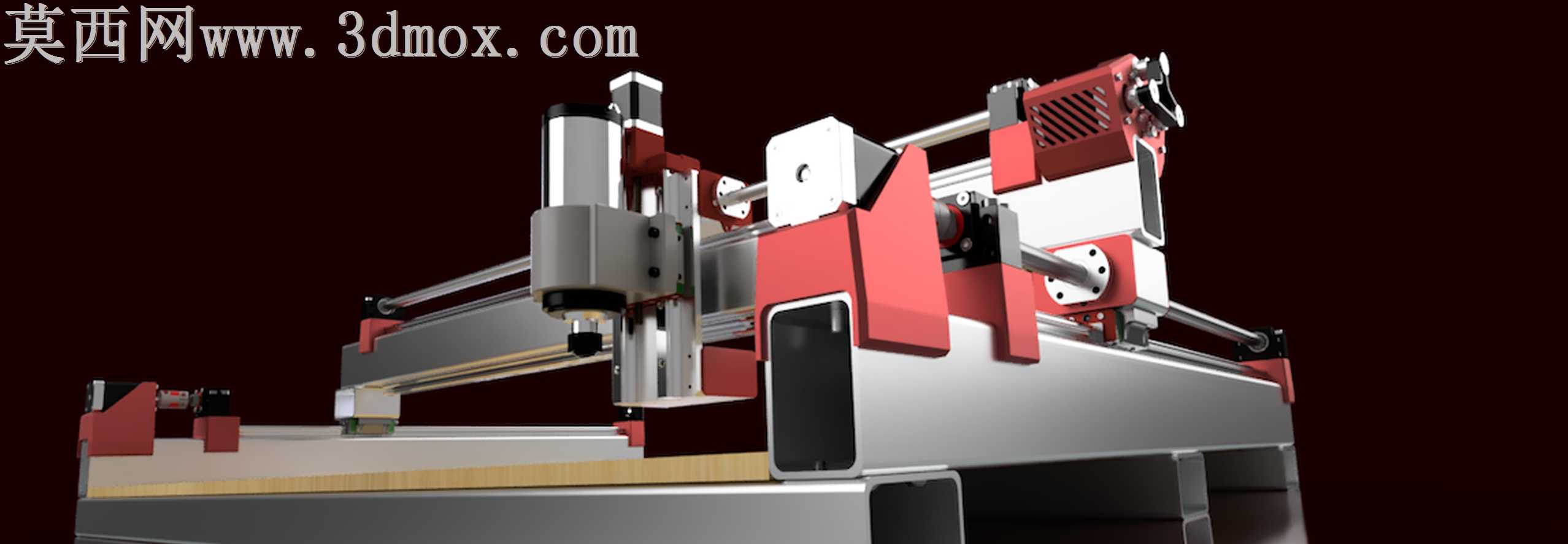

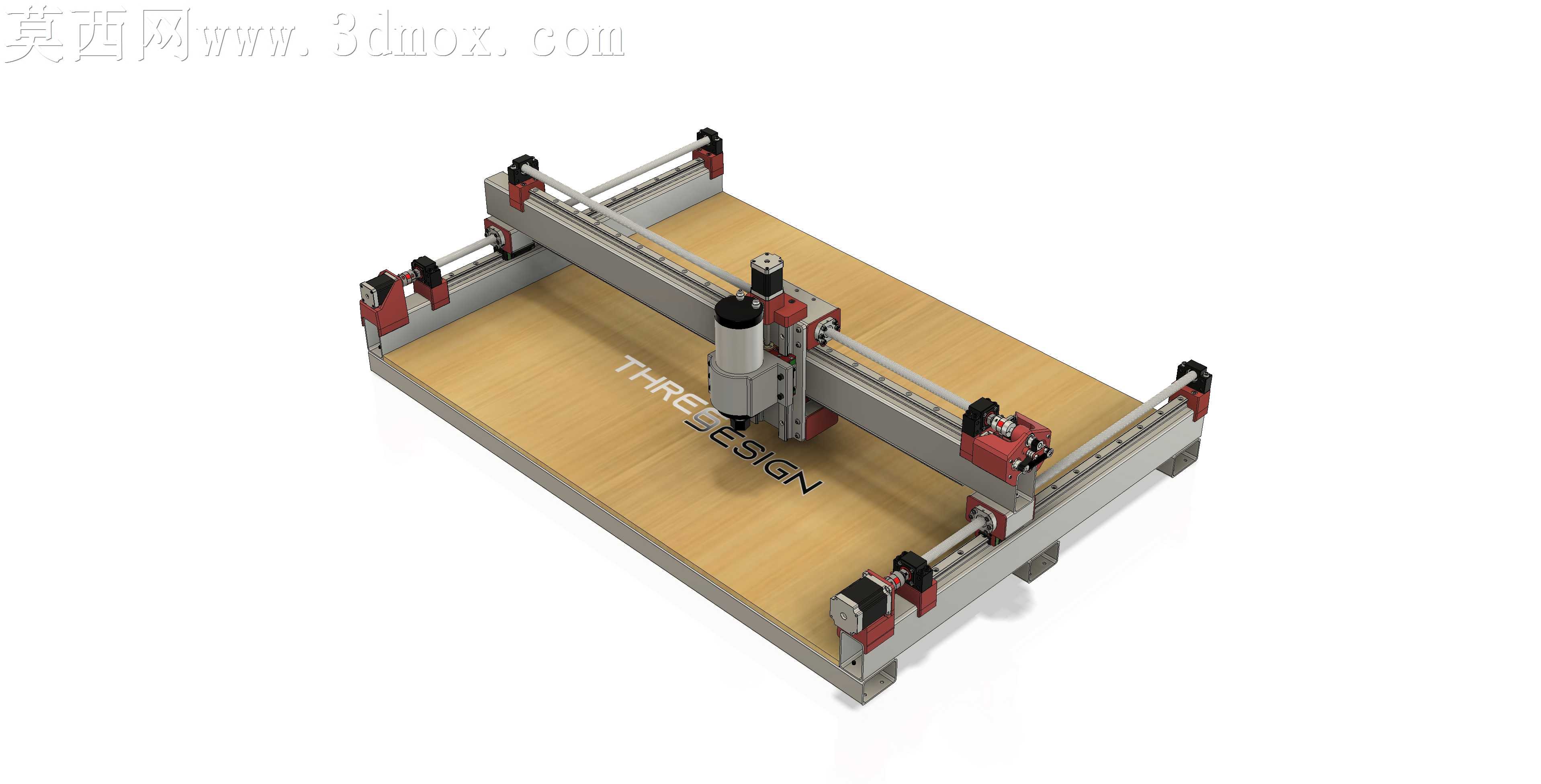

本作品为面向个人创作者与小型工坊设计的开源桌面级3D打印CNC复合加工设备，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配公差进行了严谨校核，确保所有3D打印成型的结构件与标准五金件可实现无干涉顺畅装配。模型渲染阶段采用金属质感与工程塑料质感分层赋材方案：对直线导轨、滚珠丝杠、加工主轴等金属传动与执行部件，赋予高反光磨砂金属材质，还原钢材与铝合金表面的细腻金属光泽与加工纹理；对3D打印成型的机身支撑、滑座、端盖等结构件，赋予哑光红、哑光黑工程塑料材质，精准还原FDM3D打印制件的表面质感；对工作台面赋予浅色层压木板材质，对机身底座赋予哑光黑金属板材材质，整体渲染光影层次分明，可清晰呈现设备的完整结构布局与各部件的装配关系。结构设计上，设备采用龙门式移动架构，X、Y、Z三个传动轴均配置直线导轨作为运动导向部件，搭配滚珠丝杠作为传动执行元件，相比传统光轴传动结构拥有更高的传动刚性与运动精度，可同时满足3D打印的柔性进给需求与CNC切削加工的刚性负载需求。设计思路围绕低成本高性能的核心目标展开，摒弃了同类设备常用的高价专用工业铝型材搭建方案，转而采用低成本建筑钢板作为机身主体框架材料，在保证机身整体刚性满足切削加工需求的前提下，将整机物料装配成本控制在极低区间，普通个人用户仅需数百美元即可完成全套零部件采购与整机组装。建模过程中对30余个专属定制3D打印结构件进行了单独的结构优化，所有打印件均设计了合理的安装定位槽、螺丝过孔与加强筋结构，无需二次加工即可直接装配使用，同时预留了主轴夹座、行程限位开关、传动带张紧机构的安装位，方便用户根据自身需求更换不同功率的加工主轴，适配不同材质的加工需求。整机结构紧凑，桌面占用面积小，可同时支持熔融沉积3D打印与软金属、塑料、木材的轻量CNC切削加工，兼顾创客群体的多元加工需求，所有结构参数均完全开源，用户可根据自身加工需求对各轴行程、安装位尺寸进行参数化调整，快速衍生出适配不同使用场景的定制化机型。
