100公斤级立柱式旋臂起重设备结构

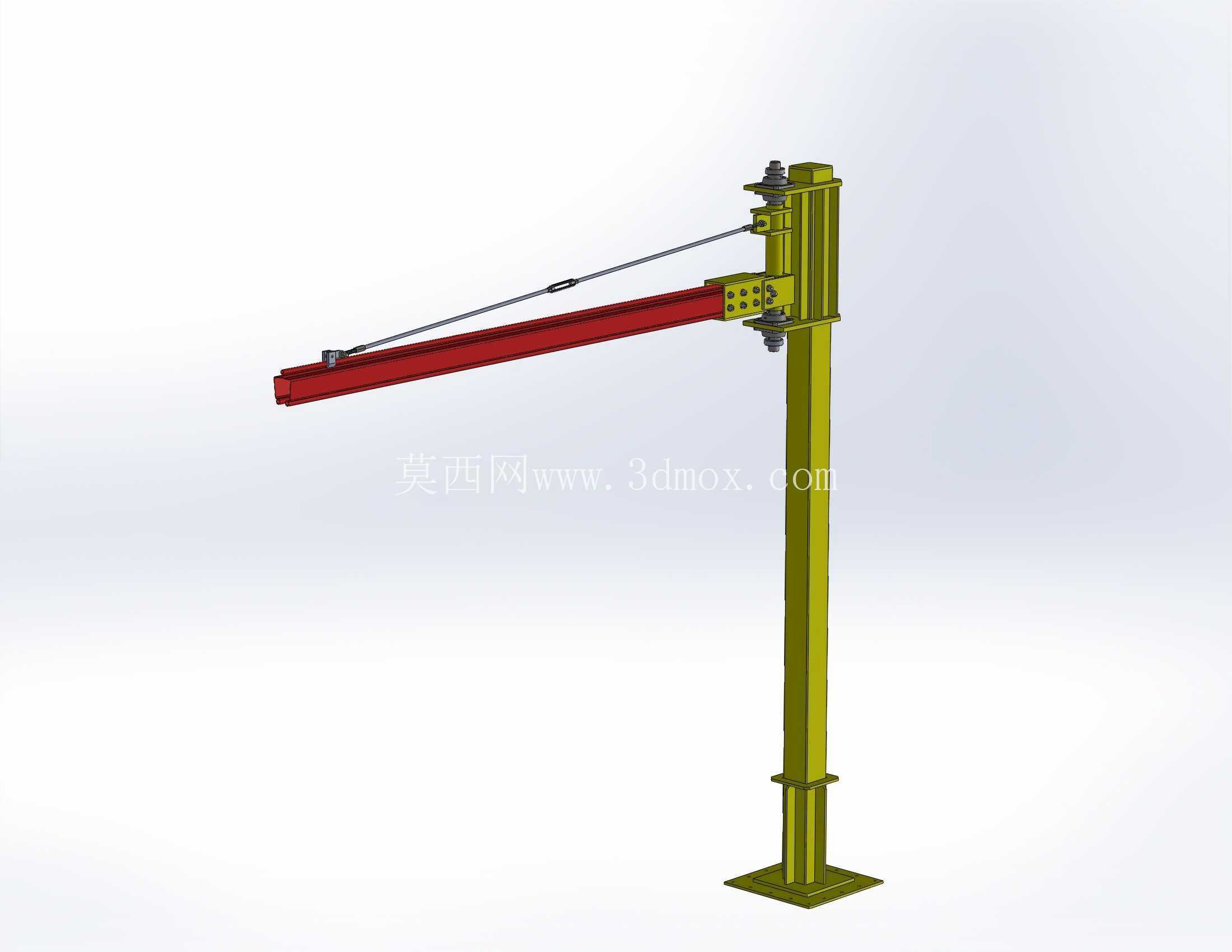

　　这款轻载旋臂起重结构主要面向小型机加工车间、装配工位、仓储分拣区的近距离物料转运场景，适配100公斤级以内的工件上下料、工装夹具吊装、零散货品移位作业，能覆盖以立柱为圆心、臂长为半径的扇形作业区域，填补了桥式起重机覆盖盲区、人工搬运强度过高的场景空白，在五金加工、电子装配、小型零部件仓储等场景中，能有效降低一线操作人员的搬抬负重，减少工件磕碰损伤概率。从结构设计逻辑来看，整套设备采用立柱侧装的固定形式，立柱选用型钢焊接成型的箱型截面，通过上下两组锁紧组件固定在厂房立柱或预制承重墙上，无需单独浇筑地面基础，对现有车间的场地改造要求极低，安装时只需保证固定基面的平面度与承载强度满足额定载荷下的倾覆力矩要求即可，适配多数老旧厂房、层高有限的小型加工场地的安装条件。

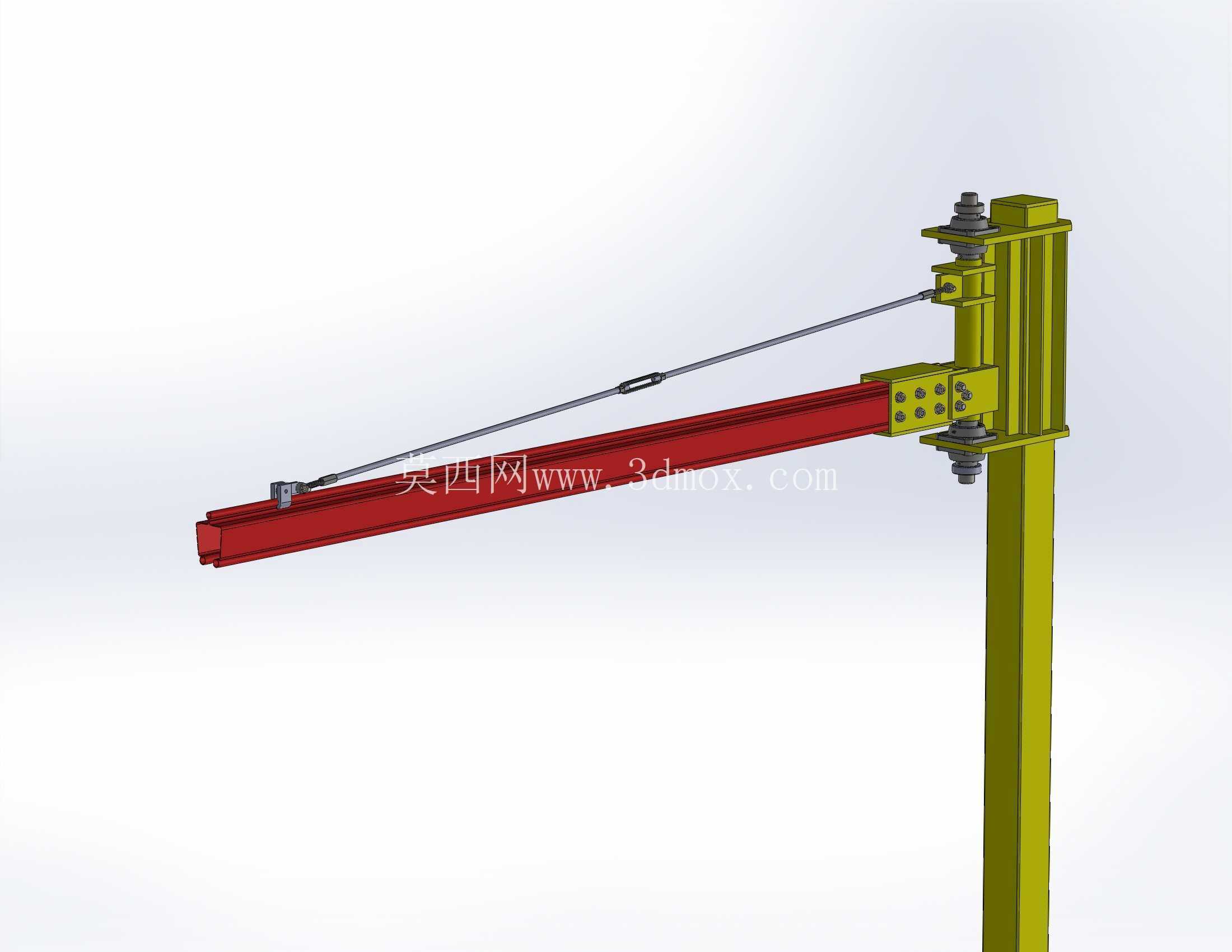

　　水平臂采用工字钢结构作为主承载梁，臂身与立柱的连接部位采用回转支承结构，可实现水平方向180度范围内的灵活回转，臂身末端设置有斜拉钢索结构，钢索两端分别通过可调式锁具连接臂端与立柱上部，可根据实际安装后的臂身挠度调整钢索张紧度，抵消额定载荷下臂端的下挠变形，保证吊载运行时的臂身水平度。电动葫芦的行走轨道直接集成在工字钢梁的下翼缘面，葫芦可沿臂身长度方向全程移动，配合臂架的回转动作，可实现覆盖范围内任意点位的物料取放，无需额外铺设地面轨道，作业时不会占用地面通行空间。

　　设计过程中重点校核了立柱连接部位的螺栓剪切强度、回转支承的轴向与径向承载能力、斜拉钢索的破断拉力、臂架在额定载荷最远端位置的静挠度，所有受力节点均做了加强筋板补强，连接螺栓选用高强度级紧固件，避免长期交变载荷下出现连接松动。臂架的有效作业长度可根据实际工位需求做模块化调整，标准配置下覆盖半径适配多数中小型工位的物料转运需求，立柱安装高度可根据厂房净高做适配性裁切，最低安装高度可满足低矮厂房的使用要求，最高安装高度可覆盖常规双层货架的取货高度。整套结构的运动部件均设置有硬限位结构，臂架回转的两个极限位置加装橡胶缓冲块，葫芦行走至臂端极限位置时会触发限位挡块，避免操作失误导致的脱轨、超行程碰撞问题。

　　从安装边界来看，固定基面需要满足额定载荷下的抗倾覆要求，安装时需保证立柱的垂直度偏差在允许范围内，避免臂架回转时出现卡滞、偏磨问题；设备运行时的作业半径内无固定管线、其他设备的突出结构干涉，预留足够的吊载安全距离。日常维护中只需定期检查回转支承的润滑状态、钢索的张紧度与磨损情况、连接螺栓的预紧力即可，结构简单可靠，维护成本极低，非常适合作为工位级的辅助起重设备使用，相比大型起重设备，其投入成本低、安装周期短、操作灵活，能有效提升小范围物料转运的作业效率，降低人工搬运带来的职业损伤风险。
