起重机吊钩总成三维结构设计

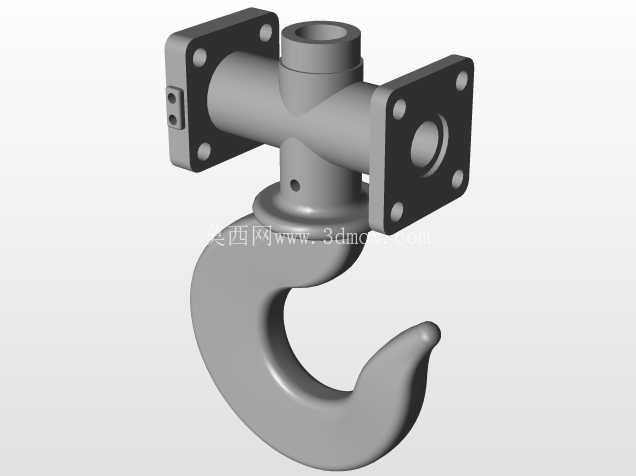

在起重作业场景中，吊钩是直接承载吊重载荷的核心执行部件，这套吊钩总成的结构设计完全匹配桥门式起重机、小型工程起重设备的端部吊装需求，区别于普通直柄吊钩的简易结构，该设计集成了十字型连接支座、回转钩体两大部分，可同时满足多方向的管路或结构件对接需求，适配带集成油路、气路的智能化起重吊具挂载场景。

从实际作业用途来看，该吊钩总成可承担额定载荷范围内的重物起吊、转运、就位全流程作业，十字连接座的四个法兰端面分别对应不同的安装对接需求：顶部法兰对接起重机起升机构的动滑轮组下端轴座，两个侧方法兰可对接吊具的防摆导向杆、或者辅助吊具的液压/气动管路固定支架，前端法兰可加装重量传感器、吊重限位触发装置，无需额外在钩体上焊接安装支座，避免焊接应力对钩体承载结构的破坏。钩体部分采用大曲率钩身设计，钩尖处做了防脱挡边的安装预留位，可直接加装标准防脱棘爪，防止吊装过程中吊索具从钩口滑出，钩身与上部连接座之间设置了推力轴承安装腔，可实现吊重状态下钩体360度水平回转，方便吊装就位时调整重物朝向，无需反复扭转起升钢丝绳，降低钢丝绳扭结损伤的概率。

设计思路上，整套结构优先考虑承载路径的合理性，所有载荷从钩身曲面过渡到上部连接轴，再通过十字座的筋板结构均匀分散到四个法兰对接面，避免出现局部应力集中的锐角结构，所有转角处均做了铸造圆角过渡，匹配铸钢件的生产工艺要求，减少铸造过程中的缩松、裂纹缺陷。法兰端面均设计了凸台止口，安装对接时可实现径向定位，无需反复调整同轴度，法兰连接孔采用沉孔设计，螺栓安装后头部不突出法兰端面，避免安装过程中螺栓与周边结构发生剐蹭。钩身的截面采用渐变式设计，从钩颈位置的圆形截面逐步过渡到钩尖位置的扁圆形截面，在保证钩身抗弯、抗剪强度的前提下，尽可能降低钩体自身重量，减少起升机构的无效载荷。

从安装边界尺寸来看，十字连接座的两个侧方法兰中心距与常规5t级起重机动滑轮组下端的安装接口尺寸匹配，法兰端面上的连接孔位置度公差控制在0.2mm以内，可直接与标准接口的起升部件互换安装，无需额外加工转接板。钩身的开口尺寸适配直径28mm以下的钢丝绳吊索、或者额定载荷匹配的卸扣连接，钩颈位置的直径满足对应载荷下的抗拉强度要求，上部连接轴与十字座的配合采用过渡配合加键连接的方式，可传递额定载荷下的扭矩，同时方便后期磨损后的拆解更换。整套结构的所有外露面均预留了涂装余量，安装完成后可喷涂防锈漆与警示标识，满足户外起重作业的防腐蚀要求。

在实际选型适配过程中，该结构可根据不同的额定载荷需求等比例缩放截面尺寸与法兰规格，核心的载荷传递路径不需要做结构性调整，上部的十字连接座也可根据实际安装需求封堵不需要的法兰端面，适配单方向安装的简易吊具场景，不需要重新设计整套钩体结构，具备较强的通用适配性。钩体与连接座的配合位置设置了防尘密封圈安装槽，可避免户外作业时粉尘、雨水进入轴承配合面，延长回转结构的维护周期，减少日常维保的工作量。
