履带式卡通探测机器人瓦力结构设计

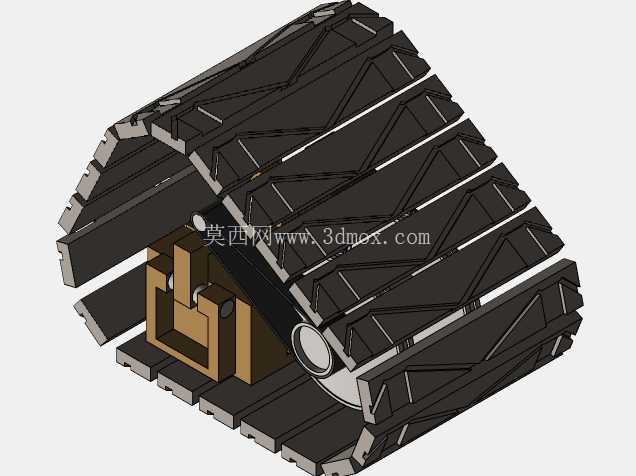

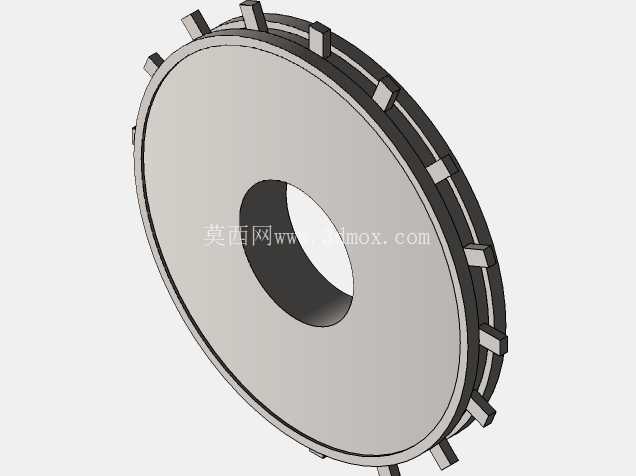

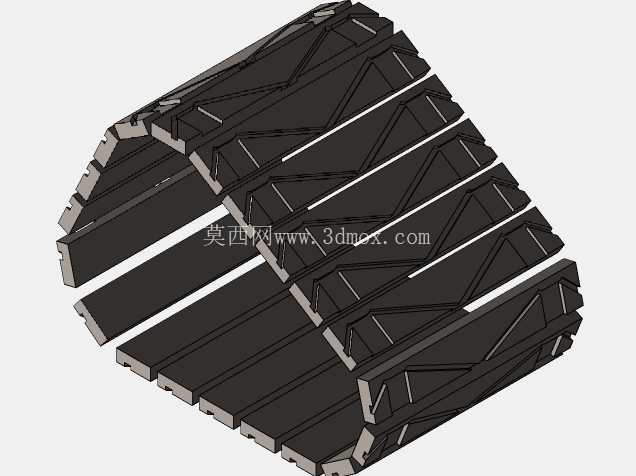

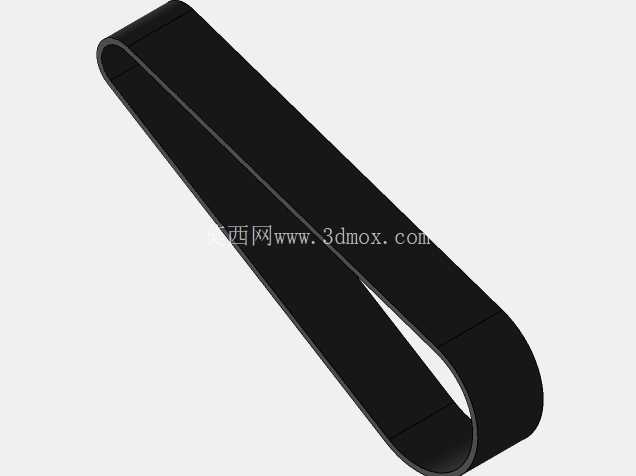

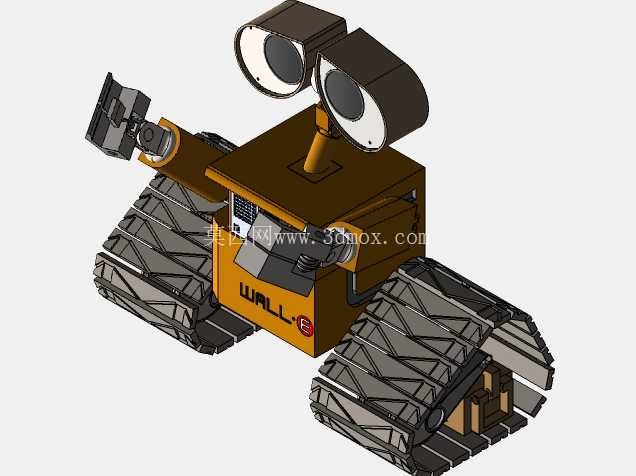

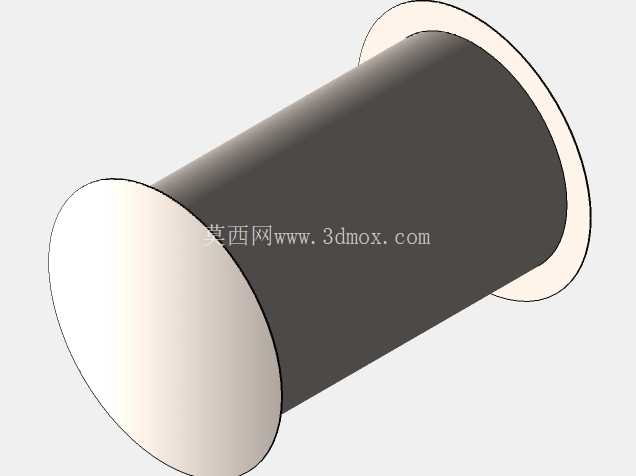

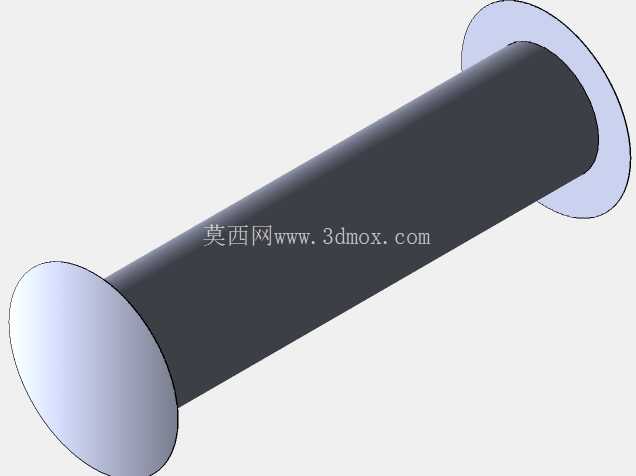

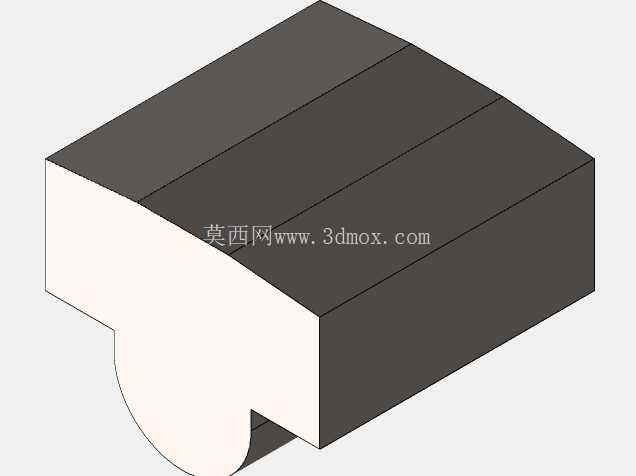

　　本次呈现的履带式卡通探测机器人结构，脱胎于经典影视IP中的瓦力形象，在结构设计层面兼顾了IP外形还原度与机械结构合理性，可作为文创展示装置、科普教学教具、影视周边展品的结构原型使用。从行走机构来看，采用双侧独立履带行走模组，履带板做了镂空格栅式结构设计，既减轻了整体结构重量，也能在模拟废墟、松散沙土、硬质平面等多种展示场景下保持足够的抓附力，履带模组内部集成了驱动轮、承重轮与导向轮的安装位，轮系排布参考了小型工程履带设备的布局逻辑，避免行走过程中出现履带脱轨、卡滞的问题，双侧履带的独立驱动预留了差速转向的安装空间，可适配小型直流减速电机的安装接口，满足小范围移动展示的动作需求。

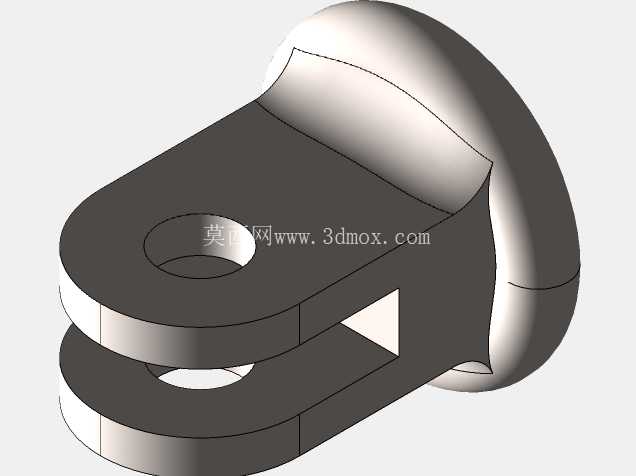

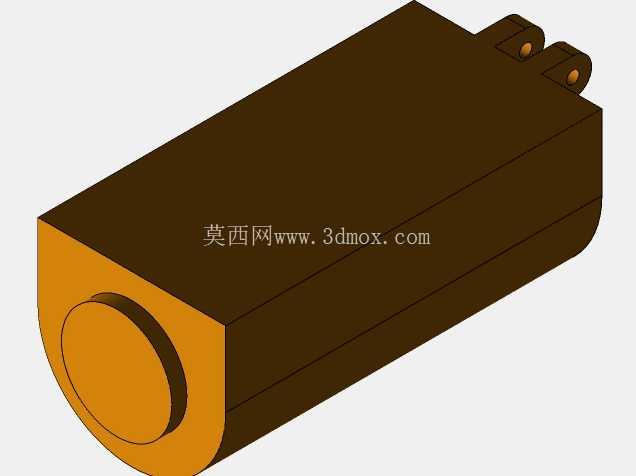

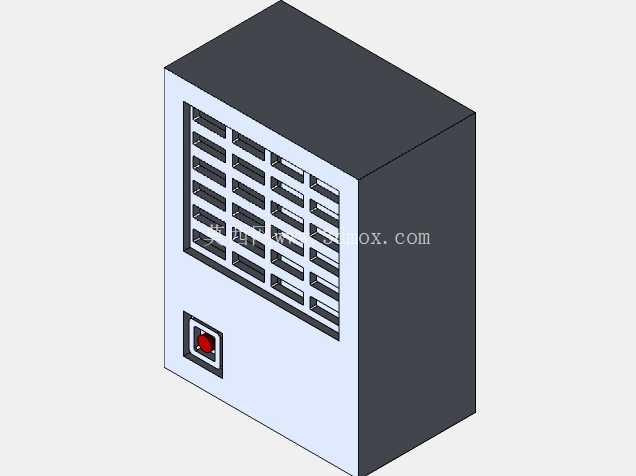

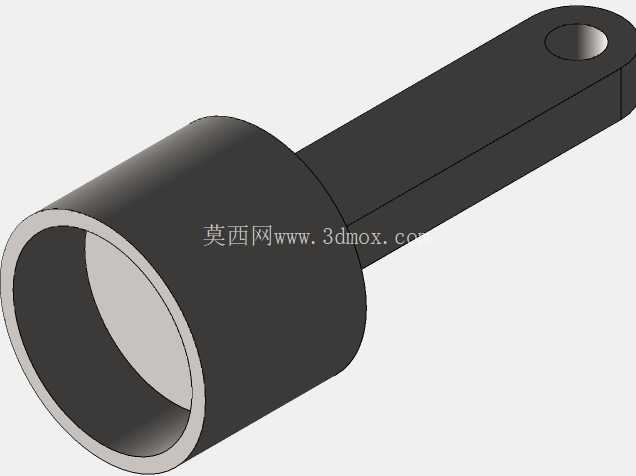

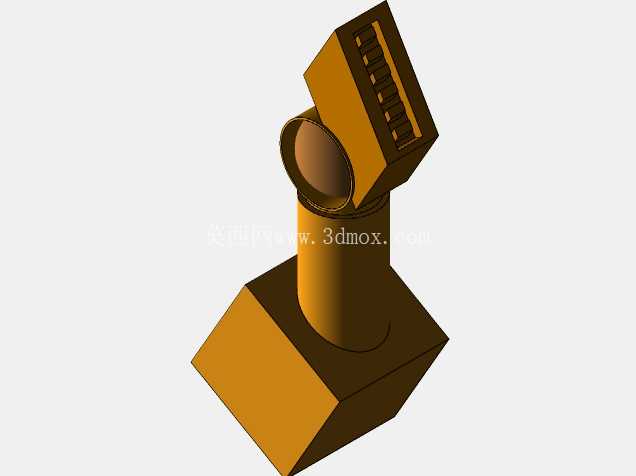

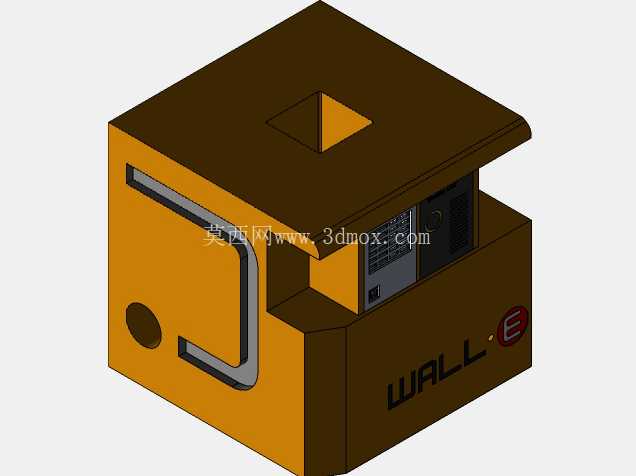

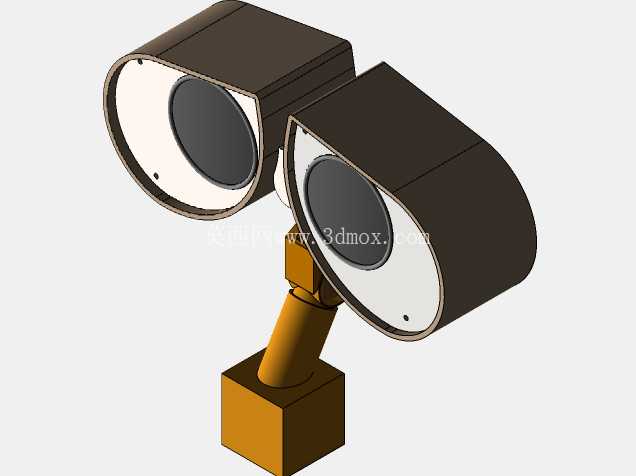

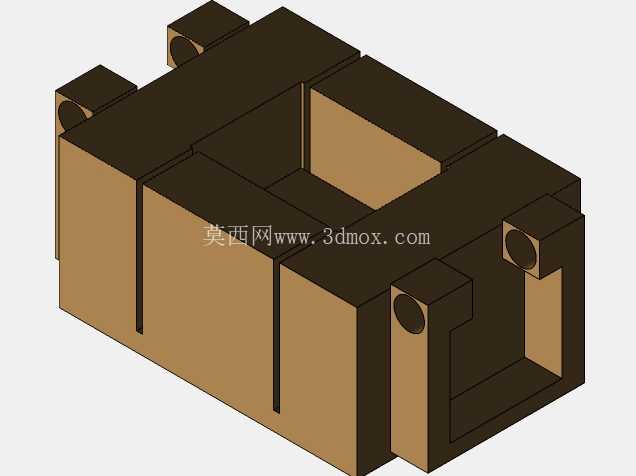

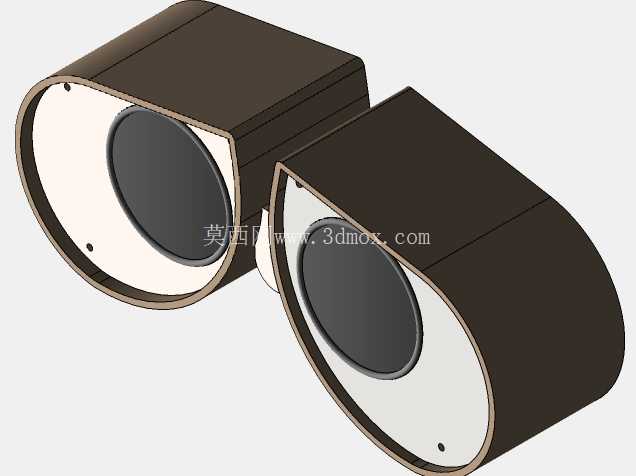

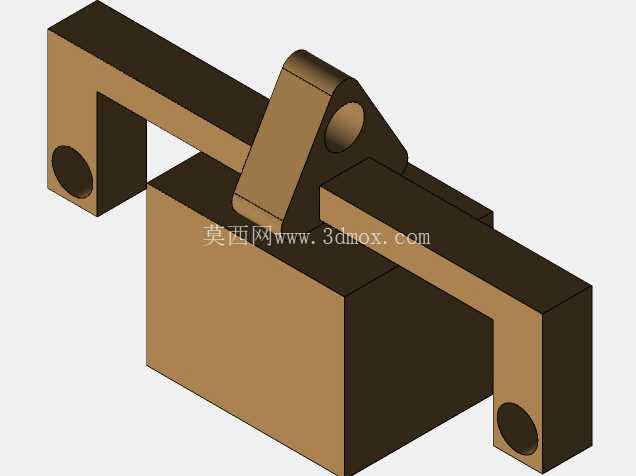

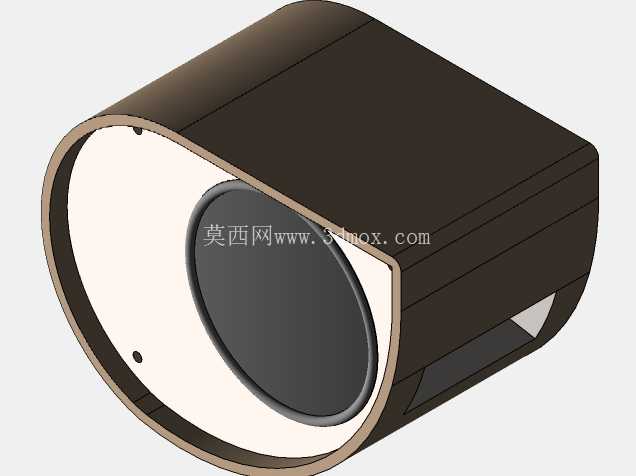

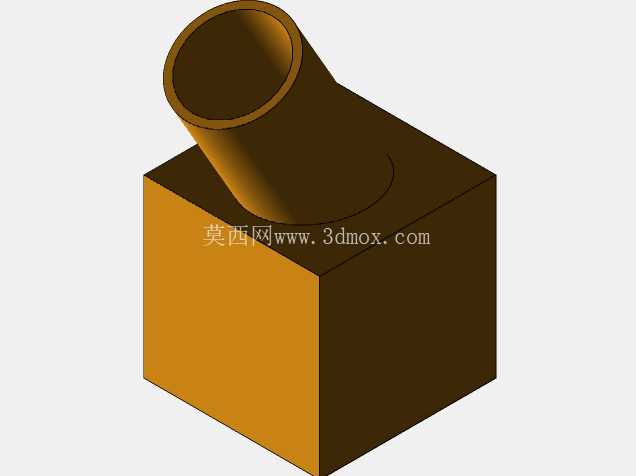

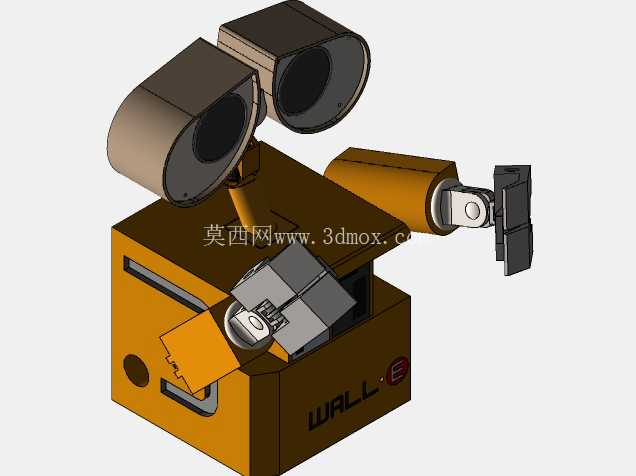

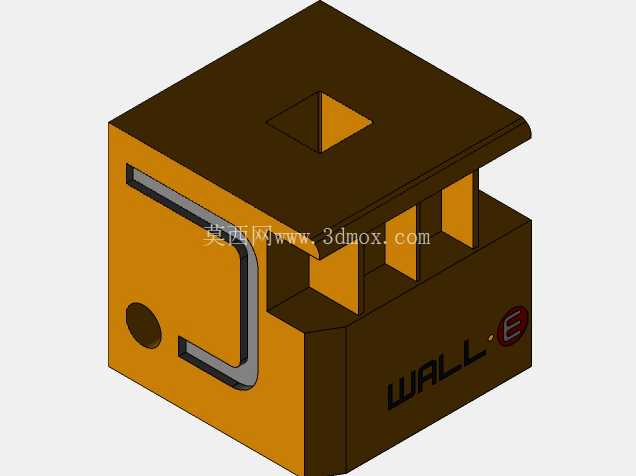

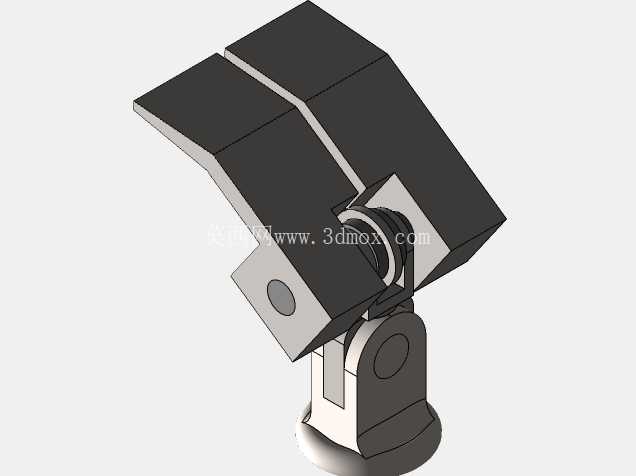

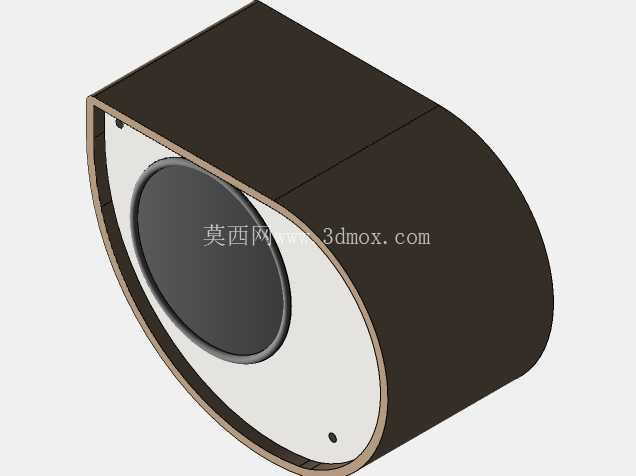

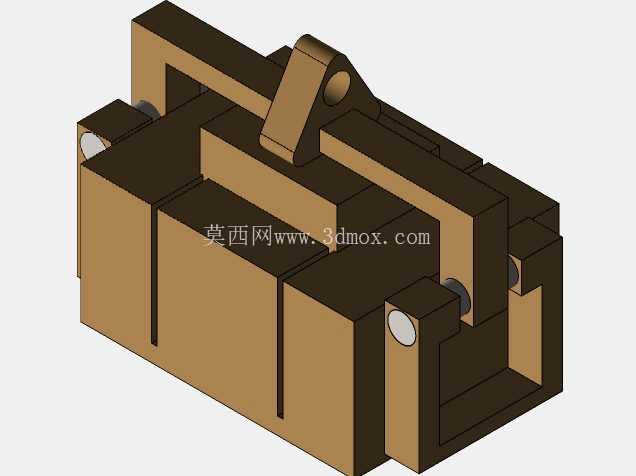

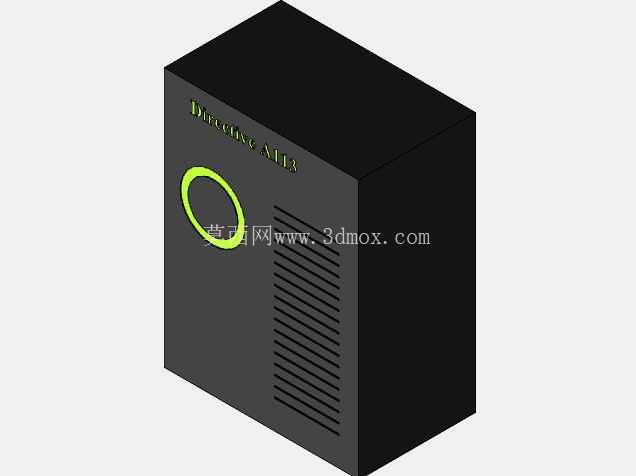

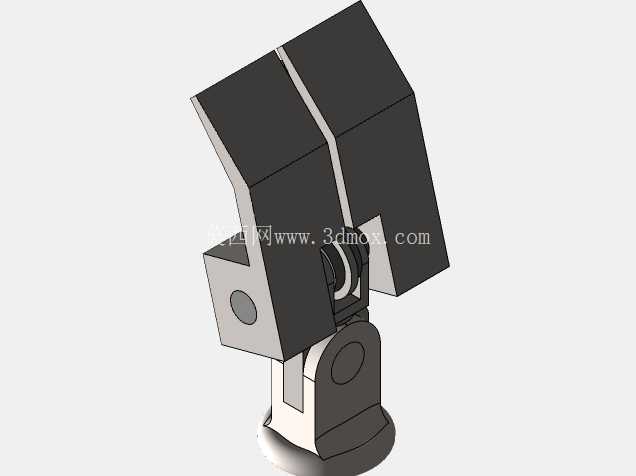

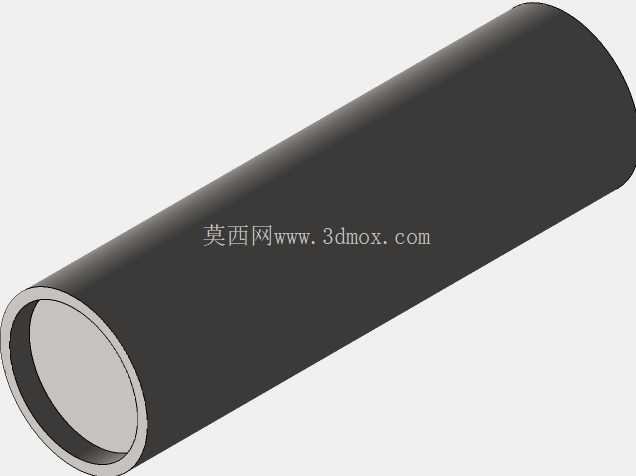

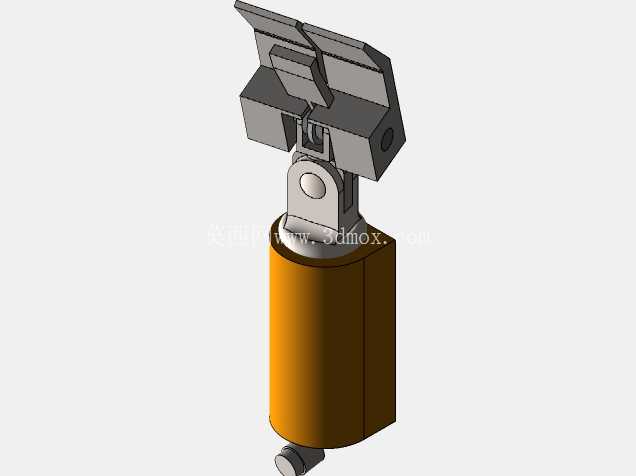

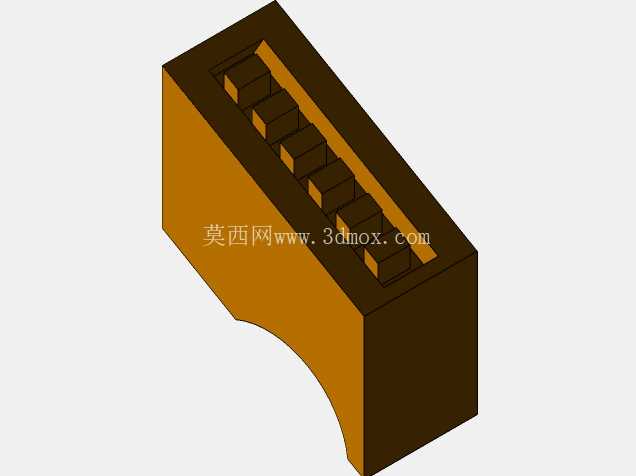

　　机身主体采用箱型承载结构，外壳做了做旧质感的分块设计，箱体侧壁预留了按键、显示屏的嵌入安装位，可根据实际展示需求加装状态指示灯、简易交互模块，箱体内部预留了足够的走线空间与电池仓位置，能够容纳控制板、电源模块等电子元器件，机身与颈部的连接采用单轴回转支撑结构，可实现头部组件360度水平回转，满足不同角度的姿态展示需求。头部的双视觉模组采用对称式悬臂安装结构，两个视觉单元分别做了独立的俯仰转动铰接位，可模拟抬头、低头、左右偏转的眼部动作，视觉单元的外壳采用圆弧过渡设计，镜片位置预留了透明件的安装卡槽，可嵌入亚克力或玻璃材质的透明片模拟镜头效果，颈部的支撑柱做了变径结构设计，既保证了头部转动时的结构强度，也还原了IP形象的外形比例特征。

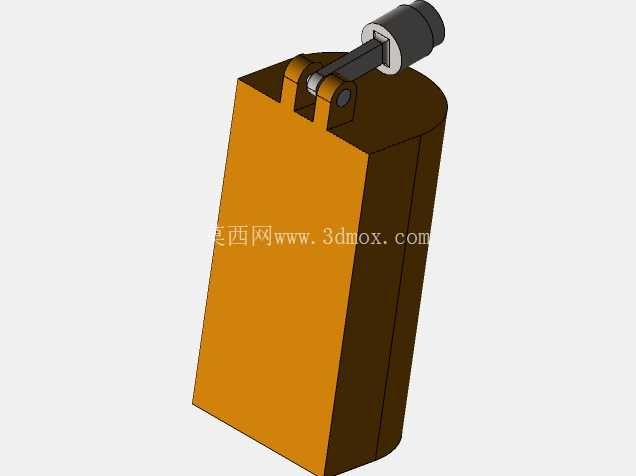

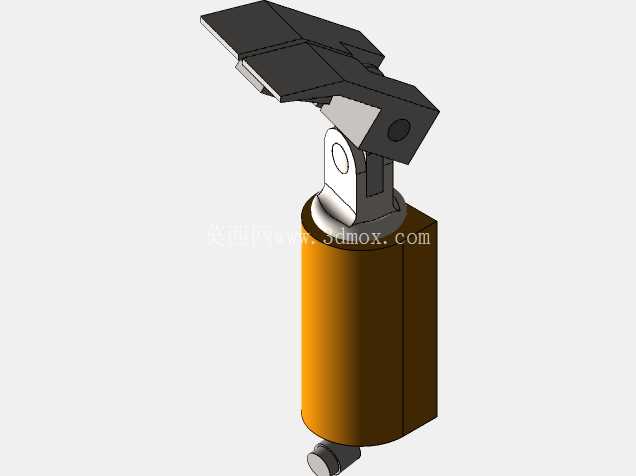

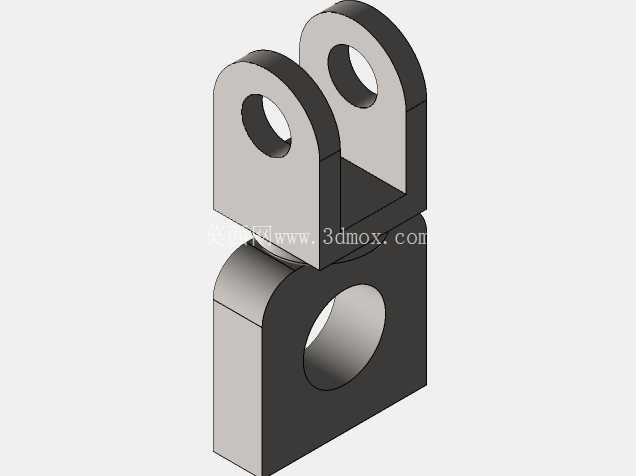

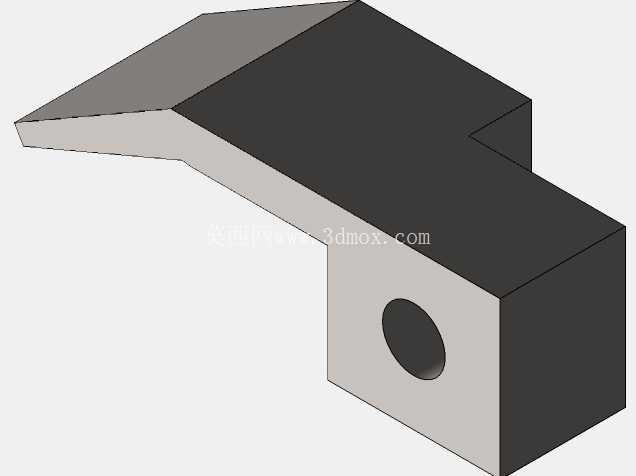

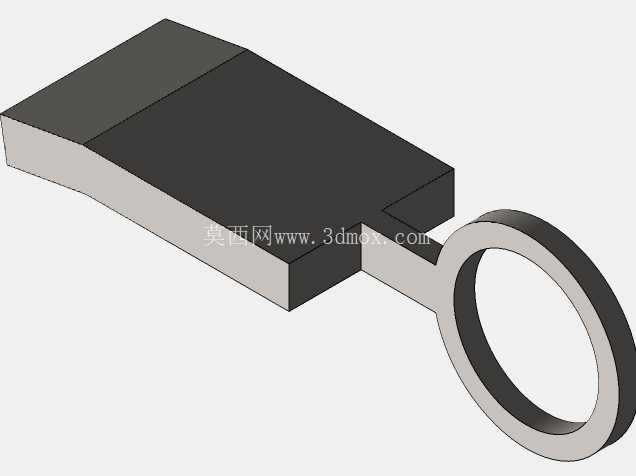

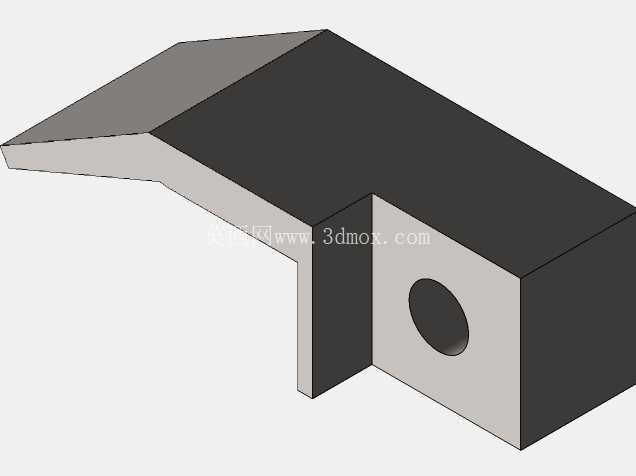

　　前端作业臂采用多关节铰接结构，大臂与机身的连接位预留了摆动轴安装孔，小臂与末端执行器之间设置了转动副，末端的铲形执行器参考了小型清洁收集装置的结构形态，可实现小幅度的抬升、下放动作，模拟垃圾收集、搬运的作业姿态，作业臂的内部走线路径做了隐藏式设计，避免线束外露破坏整体外观效果。从安装边界来看，整机的重心落在双侧履带的接地中心范围内，静止状态下的倾覆角度大于30度，满足桌面展示、展台陈列的稳定性要求，所有零部件的连接均采用标准紧固件接口，拆解与组装无需特殊工装，方便后期的维护与外观改色，各活动关节的转动阻尼可通过铰接位的紧固件预紧力进行调节，能够保持任意姿态下的定位效果，不会出现关节松垮、姿态自行偏移的问题。

　　在结构细节处理上，机身表面的标识位置预留了沉槽，可粘贴或丝印对应的标识图案，履带的张紧结构设置在导向轮位置，通过调节螺栓即可调整履带张紧度，无需拆解整个行走模组，头部与机身的过线孔做了圆角处理，避免转动过程中线束被割损，所有外露的棱边均做了R1-R2的圆角过渡，既符合卡通形象的圆润质感，也避免展示过程中出现尖锐边角划伤的问题。该结构可直接用于3D打印制作实体展示模型，也可作为文创产品开发的结构原型，适配不同比例的缩放需求，缩放过程中仅需对应调整紧固件的规格与内部电子元器件的选型，即可实现不同尺寸的成品制作，在科普教学场景中，可作为机械结构认知、履带行走原理讲解的实物教具，帮助学习者直观理解铰接结构、履带行走机构、多自由度运动副的工作逻辑，在文创展示场景中，加装动作控制模块与音效模块后，可实现互动展示效果，提升展品的吸引力。
