微控制器驱动点阵LED桌面时钟结构设计

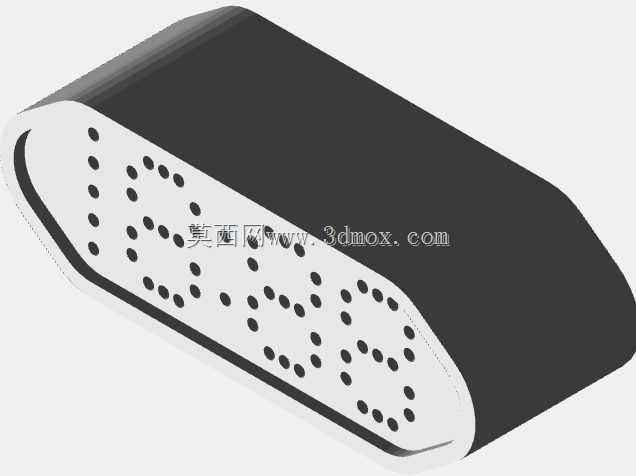

　　这款点阵式LED时钟的结构设计，核心围绕桌面摆放的日常使用场景展开，区别于传统指针或段码时钟的显示逻辑，采用全点阵排布的LED作为显示载体，可灵活实现时间数字、简单状态符号的显示输出，适配个人桌面、工位操作台、小型嵌入式展示场景的时间查看需求。从结构边界来看，整体采用弧边圆角的长条形壳体设计，壳体边缘做了大弧度过渡处理，没有尖锐棱角，既避免日常摆放时的磕碰风险，也能让设备在桌面放置时更贴合视觉观感，不会产生生硬的工业感；壳体正面的点阵孔位按照标准5*7点阵字符的排布逻辑做阵列布局，每个孔位对应一颗LED灯珠的出光位置，孔位间距经过反复校准，既保证相邻灯珠的光线不会出现串扰，也能让远距离查看时点阵组成的数字保持足够的辨识度，不会出现字符边缘模糊的问题。

　　设计过程中优先考虑了内部元器件的安装空间，壳体内部预留了微控制器主控板、LED驱动板、供电模块的分层安装位，不同功能板卡之间预留了2mm的安全间隙，既可以避免板卡之间的电磁干扰，也给后期的线路焊接、元器件替换留出了操作空间；壳体侧壁预留了供电接口的开孔位置，开孔尺寸匹配常规Micro-USB或Type-C接口的安装公差，不需要额外做接口转接就可以直接使用常规手机供电线完成设备供电，降低了使用时的配件适配成本。

　　从功能实现的结构适配来看，点阵孔位的深度做了统一控制，每个孔位的内壁做了轻微的哑光磨砂处理，能够减少LED灯珠侧面漏光的问题，让每个点亮的灯珠出光更集中，显示的字符笔画更锐利；壳体背面做了内凹的电池仓设计，可以兼容单节18650锂电池的安装，配合主控板的低功耗设计，即使断开外部供电也能维持数小时的走时与显示，不需要担心临时断电导致的时间重置问题。壳体的上下盖采用卡扣式连接结构，没有使用外露的螺丝固定，既保证了外观的整体性，也方便后期拆开维护内部元器件，卡扣的扣合量设置为0.8mm，既可以保证日常使用时上下盖不会轻易松脱，也不会因为扣合过紧导致拆卸时出现卡扣断裂的问题。

　　在安装适配性上，壳体底部预留了两个小型的硅胶防滑垫粘贴位，粘贴防滑垫之后设备放在光滑的桌面或者玻璃台面上不会出现滑动，也能避免壳体底部和桌面摩擦产生划痕；整体的厚度控制在25mm以内，长度控制在120mm左右，宽度控制在50mm上下，放在桌面不会占用过多的摆放空间，即使是狭窄的工位桌面也能轻松放置。设计时也考虑了后期功能迭代的拓展空间，壳体内部在主控板的侧边预留了额外的10mm宽度空间，可以根据需求加装温湿度传感器、蓝牙对时模块等拓展元器件，不需要重新开模制作壳体就可以完成功能升级；点阵区域的孔位排布也预留了拓展余量，除了基础的四位时间显示之外，还可以通过点亮不同位置的灯珠实现上午下午标识、秒数跳动、简单动画效果的显示，让时钟的显示效果更具个性化。从结构强度来看，壳体壁厚统一设置为1.8mm，既可以保证日常使用时的抗摔抗挤压能力，不会因为轻微的掉落就出现壳体开裂，也不会因为壁厚过厚导致整体重量过大，增加桌面的承重负担；弧边位置的壁厚做了均匀过渡处理，不会出现壁厚突变导致的注塑缩痕问题，保证外观面的平整光滑。
