三星GalaxyA9平板全包防护保护套结构设计

日常消费电子配件的结构设计里，平板保护套的开发往往需要在防护性能、握持手感与装配便捷性之间找到精准平衡，这款针对三星Galaxy A9平板设计的保护套，前后迭代了三个版本的结构方案，最终敲定的V3版本在实际装机测试中表现最优。从实际应用场景来看，这类保护套主要面向日常手持使用平板的用户，覆盖通勤携带、桌面放置、户外临时操作等多个使用场景，既要避免平板边框、后盖在磕碰、滑落时出现硬损伤，也要兼顾日常拆装的便利性，不能出现装拆困难、长期使用松垮脱落的问题。

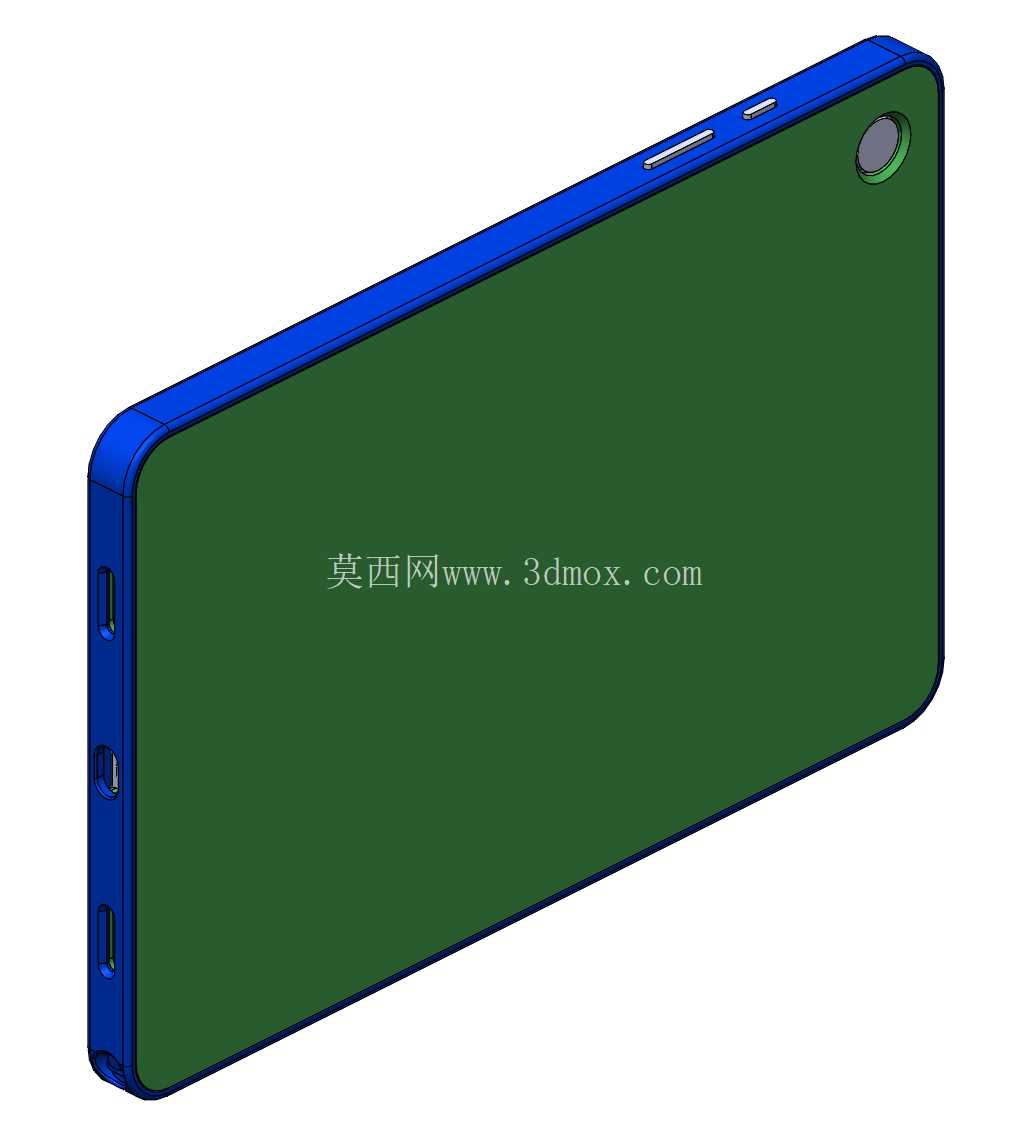

最初的V1版本采用合模线设置在侧边的结构，按扣的卡扣初始咬合力表现不错，但装机后正面边框位置存在明显拼接缝隙，日常使用中灰尘、细小碎屑很容易顺着缝隙进入保护套与平板之间的间隙，长期摩擦会刮花平板中框的漆面，同时缝隙的存在也让保护套的整体握持感出现断层，边缘硌手的问题比较明显。针对这个问题调整的V2版本，把拼接缝调整到了保护套背面，实现了正面边框的全无缝设计，视觉整体性提升明显，但按扣结构的卡扣量设置不足，装机后按扣位置的咬合力不够，日常手持平板稍微用力握持，就容易出现按扣弹开、保护套松脱的情况，防摔防护的可靠性达不到使用要求。

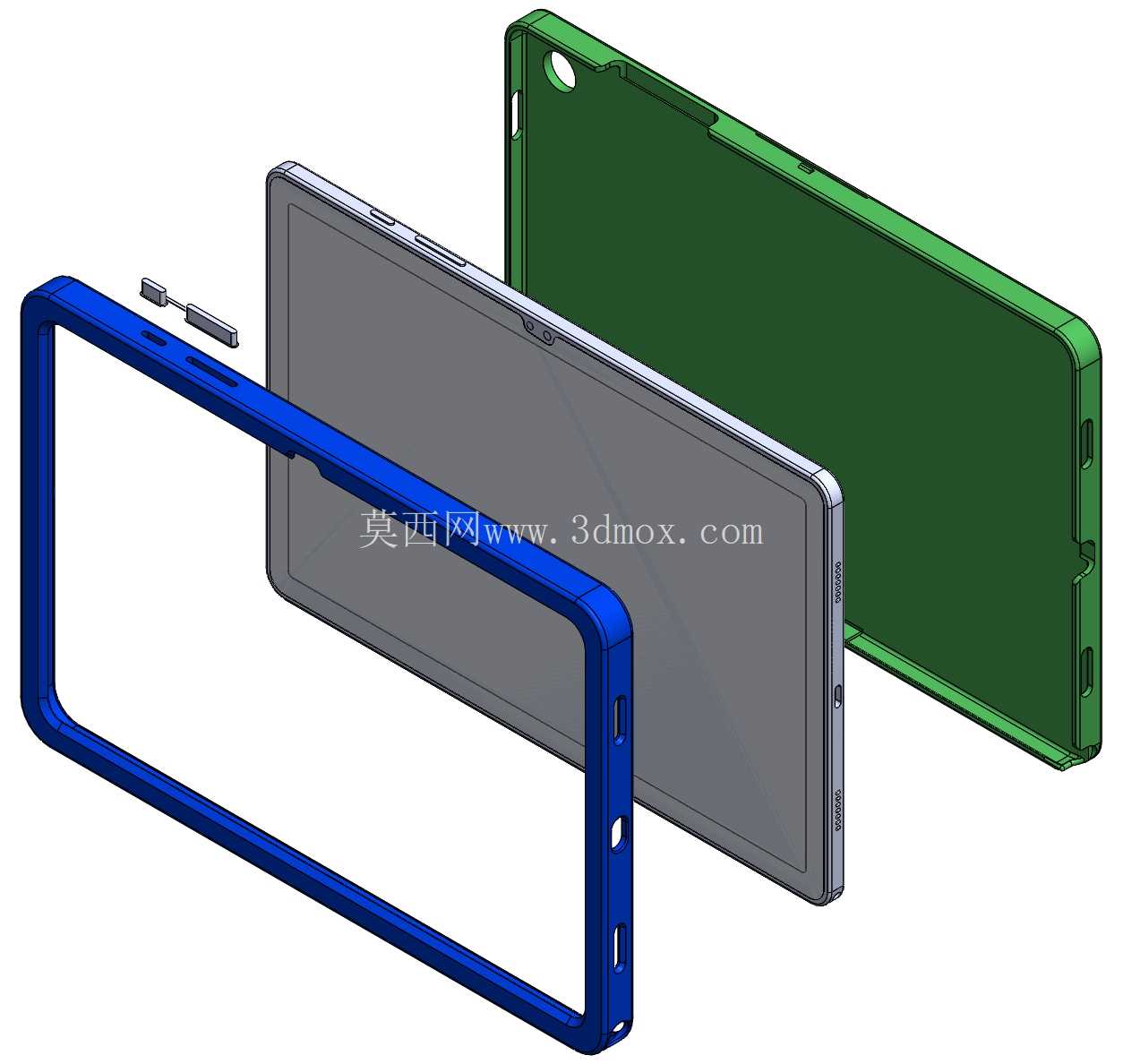

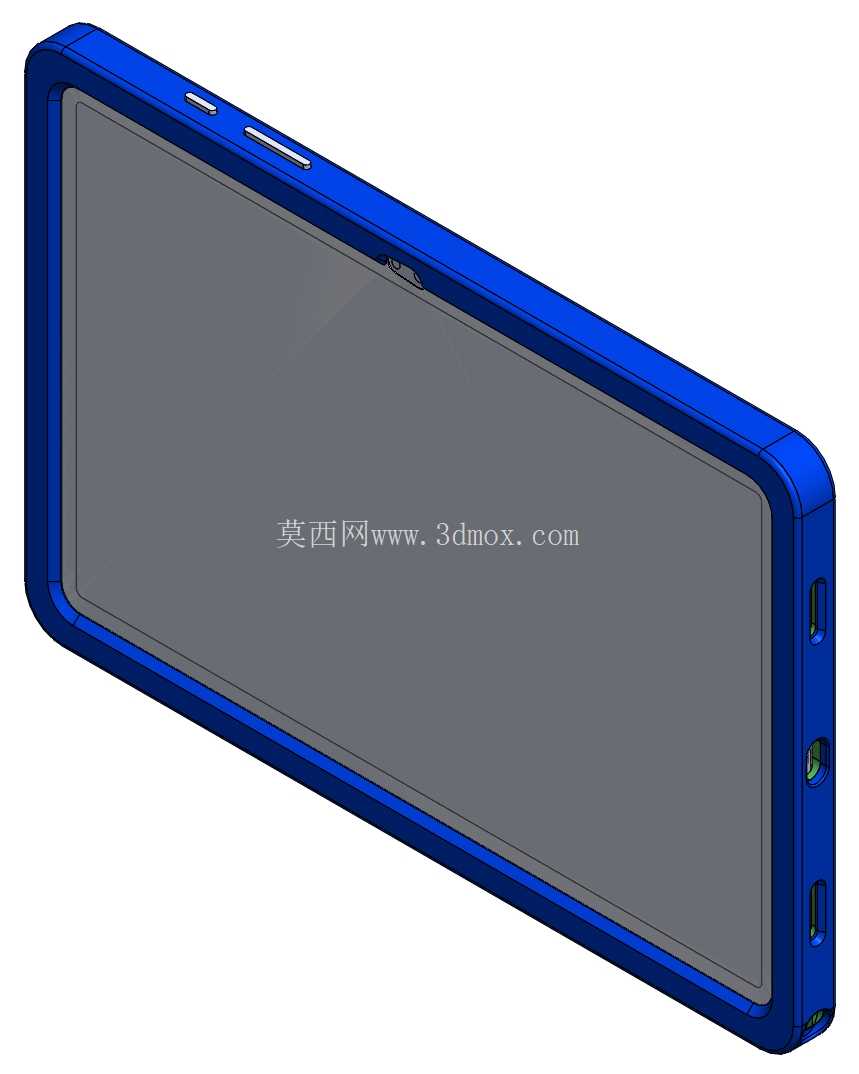

最终定型的V3版本重新调整了壳体的分模位置与卡扣结构参数，整体壳体与平板中框的贴合度做到了全周均匀贴合，按扣位置的卡扣干涉量设置在合理区间，装配后卡扣锁紧力度充足，不会出现日常使用松脱的问题，如果用户觉得卡扣过紧拆装不便，也可以通过轻微打磨卡扣接触面的方式调整锁紧力度，适配不同的使用习惯。从结构尺寸来看，保护套的内轮廓完全匹配三星Galaxy A9平板的外轮廓尺寸，边框位置预留了对应按键、接口的精准避让空位，包括侧边的音量键、电源键，底部的充电接口、扬声器开孔，都做了精准的对位设计，不会影响平板原有按键的按压手感与接口的正常插拔使用。保护套的边框高出平板屏幕表面一定距离，平板正面朝下放置在桌面时，屏幕不会直接接触桌面，避免屏幕被桌面砂砾、硬物刮花，边角位置做了加厚的缓冲结构，跌落时可以通过结构形变吸收大部分冲击能量，降低平板受冲击损坏的概率。

设计过程中针对保护套的壁厚也做了多轮验证，壁厚过薄会导致整体结构强度不足，跌落时容易出现壳体开裂、缓冲失效的问题，壁厚过厚则会让整体重量增加过多，握持时的负重感明显，同时会让平板整体厚度增加过多，影响便携性，最终确定的壁厚参数兼顾了结构强度与轻量化需求，日常使用中不会出现明显的形变，长时间握持也不会有过重的负担。壳体边缘做了圆弧过渡处理，握持时与手掌接触的位置没有尖锐棱角，长时间手持使用不会出现硌手的不适感。针对3D打印的加工适配性，结构设计时也做了对应的优化，没有设置过大的悬空结构，打印时不需要添加过多支撑，打印完成后后续的后处理工作量更小，普通FDM3D打印机就可以完成加工，用户也可以根据自己的使用需求选择不同颜色、不同性能的打印材料，比如需要更高防摔性能可以选择TPU柔性材料，需要更高的结构强度可以选择PLA、ABS等硬质材料，适配不同的使用场景需求。
