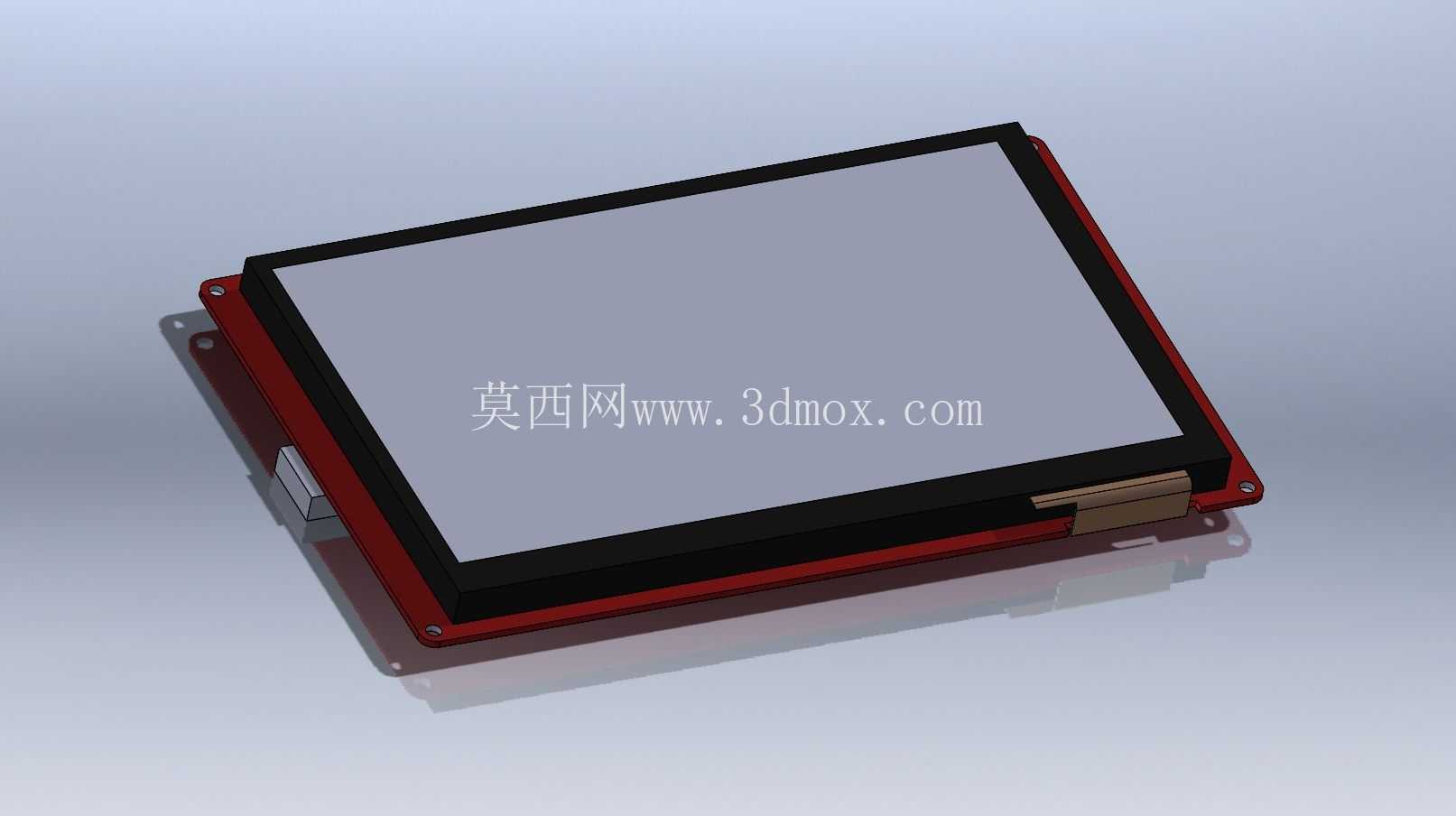

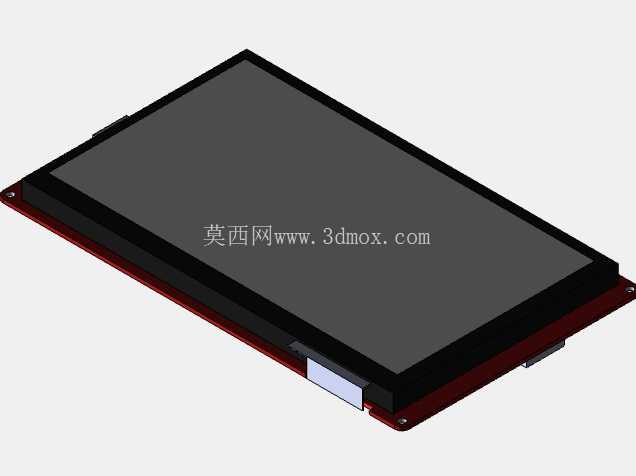

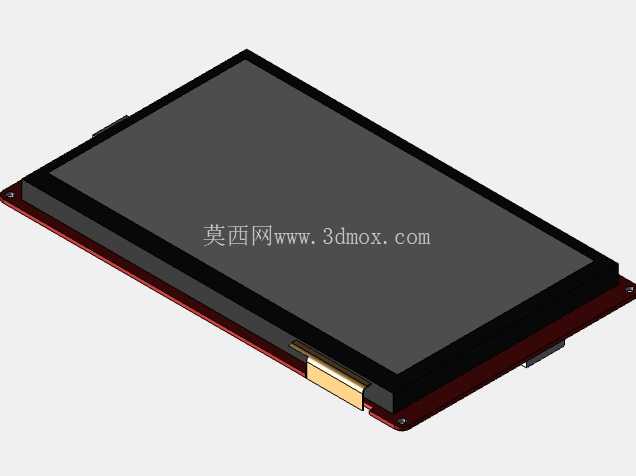

这款七寸触控显示模组的结构设计,首先围绕嵌入式工业人机交互场景的实际安装需求展开,在做整体结构排布时,最先敲定的是屏幕有效显示区域的边界,七寸屏的可视对角线尺寸严格对应常规工业触控屏的通用规格,显示区域四周预留的黑边宽度经过反复校核,既要覆盖液晶面板的边缘走线区域,也要给触控层的贴合公差留出足够余量,避免装配后出现显示区域漏边、触控边缘触发失灵的问题。模组底层的红色PCB承载板是整个结构的安装基准,板边预留的四个固定安装孔位,孔距完全匹配市面上通用的嵌入式面板安装开孔尺寸,安装孔周边做了局部铜皮加厚处理,避免螺丝锁附时出现PCB板翘曲、应力集中导致的元器件虚焊问题。屏幕与PCB板之间的连接采用板对板连接器直插的结构,没有采用软排线延长的方案,一方面是为了控制整体模组的厚度,让整个模组的安装深度控制在狭小的嵌入式柜体空间可容纳的范围内,另一方面直插结构的抗振动性能更优,在工业设备运行产生持续振动的场景下,不会出现排线松脱导致的显示花屏、触控失灵故障。模组侧边预留的接口区域做了下沉式结构设计,接口端面比模组安装面低2mm,当外部通讯线缆插接完成后,线缆接头不会突出面板安装平面,方便设备外面板的平整装配,也能避免外接插头被外力磕碰导致的接口损坏。
触控层采用电阻式触控的适配结构,表层的防护面板做了防眩光磨砂处理,在工业现场强光照射的环境下,不会因为屏幕反光导致操作人员看不清显示内容,面板边缘与中框的贴合处做了一圈窄边密封胶槽,装配时打胶后可以达到基础的防尘防泼溅能力,适配车间多粉尘、偶尔有液体飞溅的使用场景。整个模组的结构拆分逻辑遵循易装配易维护的原则,屏幕固定框与底层PCB板之间采用卡扣加两颗定位螺丝的固定方式,不需要复杂的工装就可以完成组装,后期如果需要更换屏幕或者检修板载元器件,只需要拧下两颗定位螺丝就可以拆开固定框,不需要暴力拆解破坏结构。
在做结构建模的时候,特意校核了所有元器件的高度差,板载的存储芯片、电源管理芯片最高高度都控制在屏幕背板与PCB之间的间隙范围内,不会出现元器件顶到屏幕背板导致的屏幕白斑、显示异常问题,屏幕背板与PCB之间预留的1.5mm间隙,既可以给板载元器件留出散热空间,也能避免屏幕工作时产生的热量直接传导到PCB上导致元器件过热降频。模组侧边的扩展接口位置做了导向倒角设计,插接外部通讯模块时可以快速对位,不会出现插针歪折的问题,固定框边角做了R2的圆角处理,一方面是避免装配时锋利的边角划伤操作人员,另一方面也能减少应力集中,在模组受到轻微外力冲击时不会出现边框开裂的问题。
从设备选型的角度来看,这款显示模组的安装尺寸完全兼容常规的嵌入式人机界面安装位,不需要对原有设备的面板开孔做二次修改就可以直接替换安装,整体结构没有多余的冗余设计,所有的结构特征都围绕实际使用中的安装、防护、抗振、散热需求做针对性设计,没有为了外观做不必要的曲面或者异形结构,最大限度降低了开模生产的成本,也提升了结构本身的可靠性。在建模过程中,所有的配合公差都按照塑胶件与PCB板的常规装配公差做了预留,卡扣的配合量控制在0.2mm,既保证装配后卡扣连接的紧固性,也不会因为配合量过大导致装配困难或者卡扣断裂,安装孔的位置度公差控制在0.1mm以内,保证模组可以顺利嵌入预先开好的面板安装孔,不会出现孔位错位无法锁附螺丝的问题。屏幕表面的防护面板比中框高出0.3mm,当操作人员用触控笔或者手指操作时,不会因为中框硌手影响操作手感,同时这个高度差也能在屏幕表面受到垂直压力时,让压力先传导到中框结构上,避免液晶面板直接受力导致的屏幕碎裂。
