电动汽车集成轴与制动器的变速箱结构

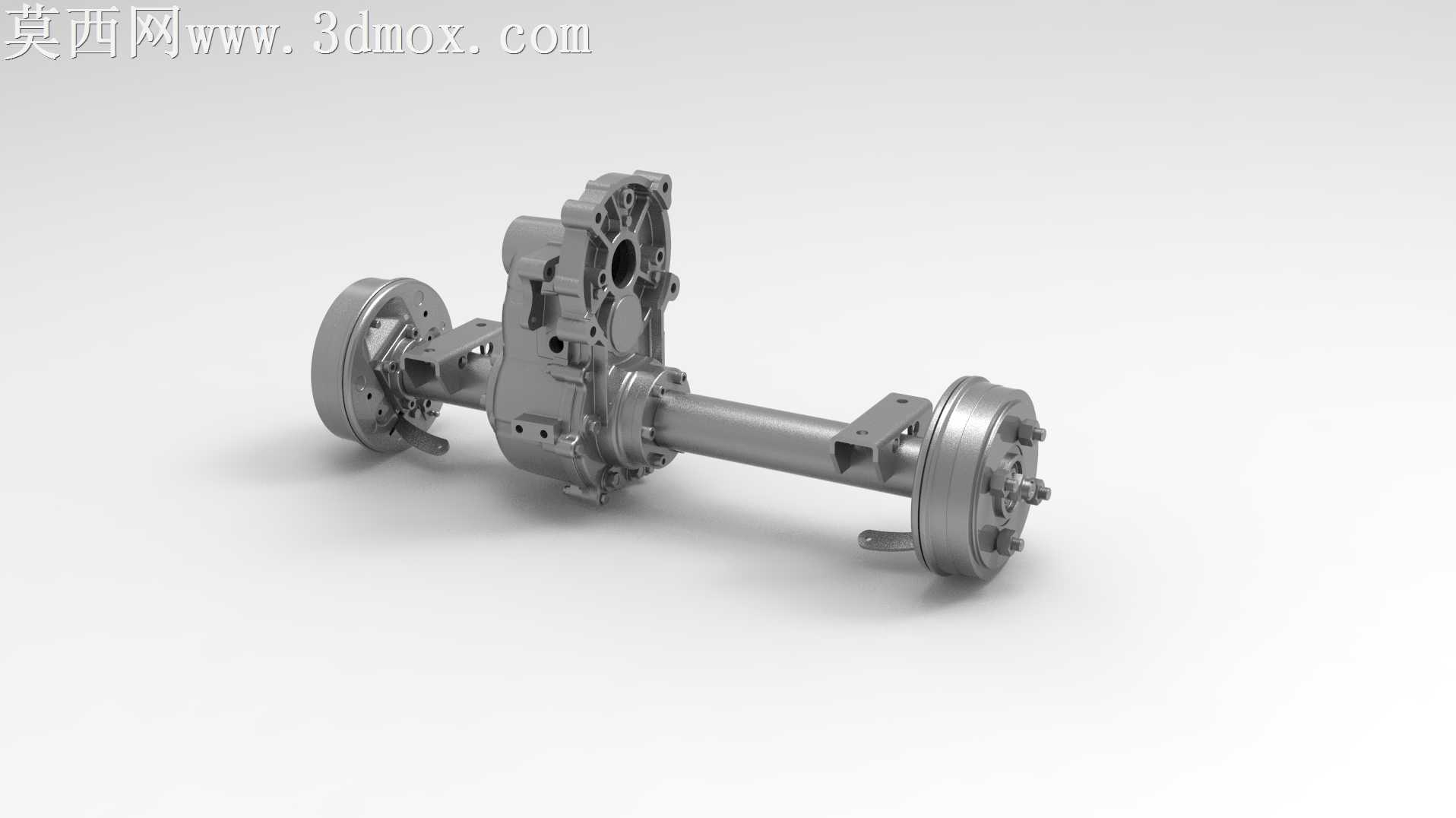

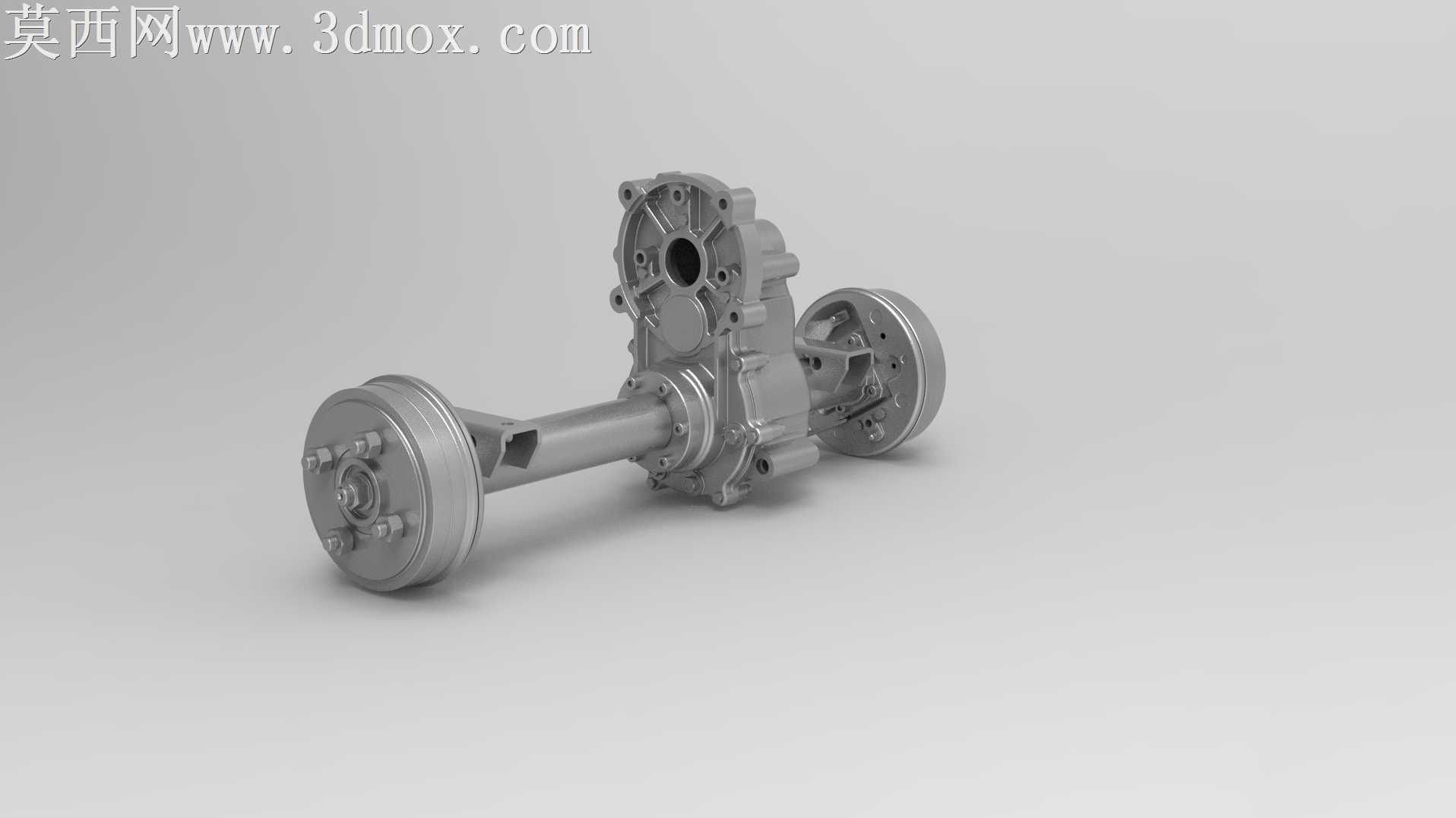

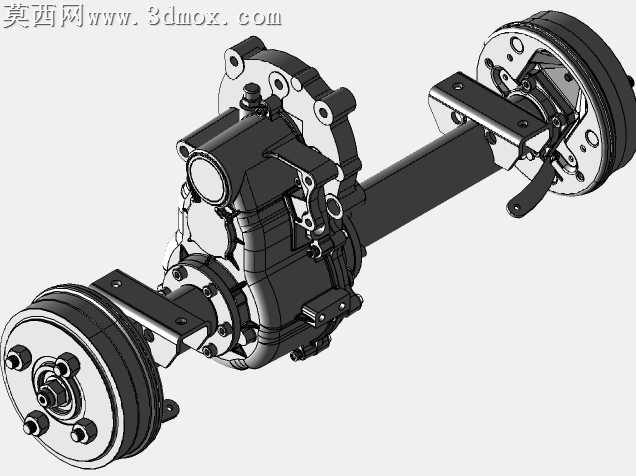

本作品为电动汽车配套的集成式变速箱三维建模成果，建模过程严格遵循电动汽车传动系统的实际工程设计逻辑，首先基于新能源汽车后桥传动的布局需求，确定变速箱与驱动轴、制动器一体化的整体架构，规避传统燃油车变速箱与传动部件分体设计的冗余结构。建模阶段采用参数化建模方式，对变速箱壳体的压铸成型结构、内部齿轮传动腔的安装定位面、轴承配合位逐一进行特征构建，保证壳体上的安装孔位、加强筋布局、减重槽结构完全符合实际零部件的加工工艺要求，既保证壳体的结构强度，又兼顾新能源部件轻量化的设计需求。针对伸出的驱动轴部分，建模时精准还原轴段的阶梯结构、花键配合位、制动器安装法兰的定位尺寸，确保轴体与变速箱输出端、两端轮毂制动器的装配关系完全匹配，不存在干涉问题。两端集成的鼓式制动器结构，建模时完整还原制动鼓、制动蹄、制动凸轮、回位弹簧的装配层级，清晰展现制动器与驱动轴、轮毂连接的结构逻辑。材质渲染阶段，对变速箱壳体采用铸铝材质的哑光金属质感设置，还原压铸件表面的细微颗粒纹理；驱动轴采用调质钢的半亮金属材质，体现轴类零件精加工后的表面质感；制动器的摩擦片部分采用复合材料的深色粗糙质感，金属制动部件采用与轴体一致的钢材质感，不同部件的材质区分清晰，能够直观分辨各部分的材质属性与功能分区。整体结构设计围绕电动汽车后置后驱的传动需求展开，将变速箱减速增扭功能、驱动轴动力传输功能、车轮制动功能集成于同一总成，减少整车装配时的连接部件数量，提升传动系统的整体刚性，建模过程中对所有配合面的公差预留、安装定位特征都做了对应体现，可直接用于新能源汽车传动系统的结构展示、装配模拟以及工程参考，完整呈现了电动车辆齿轮传动总成的一体化设计思路。
