高端场馆人行通道速通摆闸结构设计

做通道闸机结构设计快八年，这类摆闸的建模落地最考验细节把控，很多新手建模只做外观曲面，忽略安装和运维的实际边界，最后现场装的时候到处干涉。先从应用场景说，这类窄体摆闸不是给普通厂区用的，大多落地在甲级写字楼大堂、高端酒店迎宾通道、会展中心VIP入口、企业总部行政楼这类对通行效率和外观质感要求高的场所，不像三辊闸那样有杆体遮挡，摆臂收齐后通道净宽能做到常规轮椅通行的尺寸，兼顾残障人士通行和访客快速过闸的需求，部分场馆还会把这类闸机和人脸核验、访客二维码系统联动，替代传统的人工核验岗。

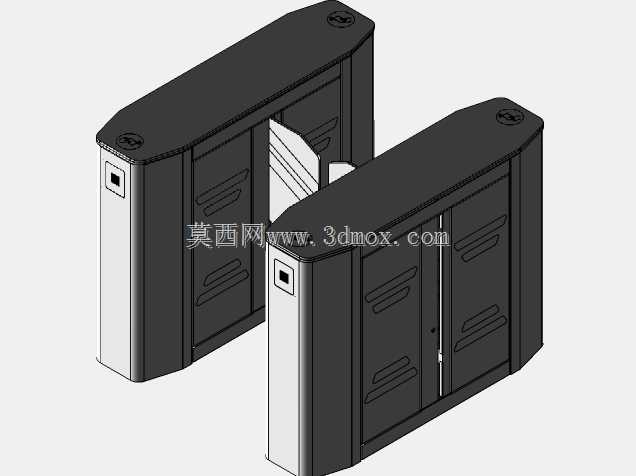

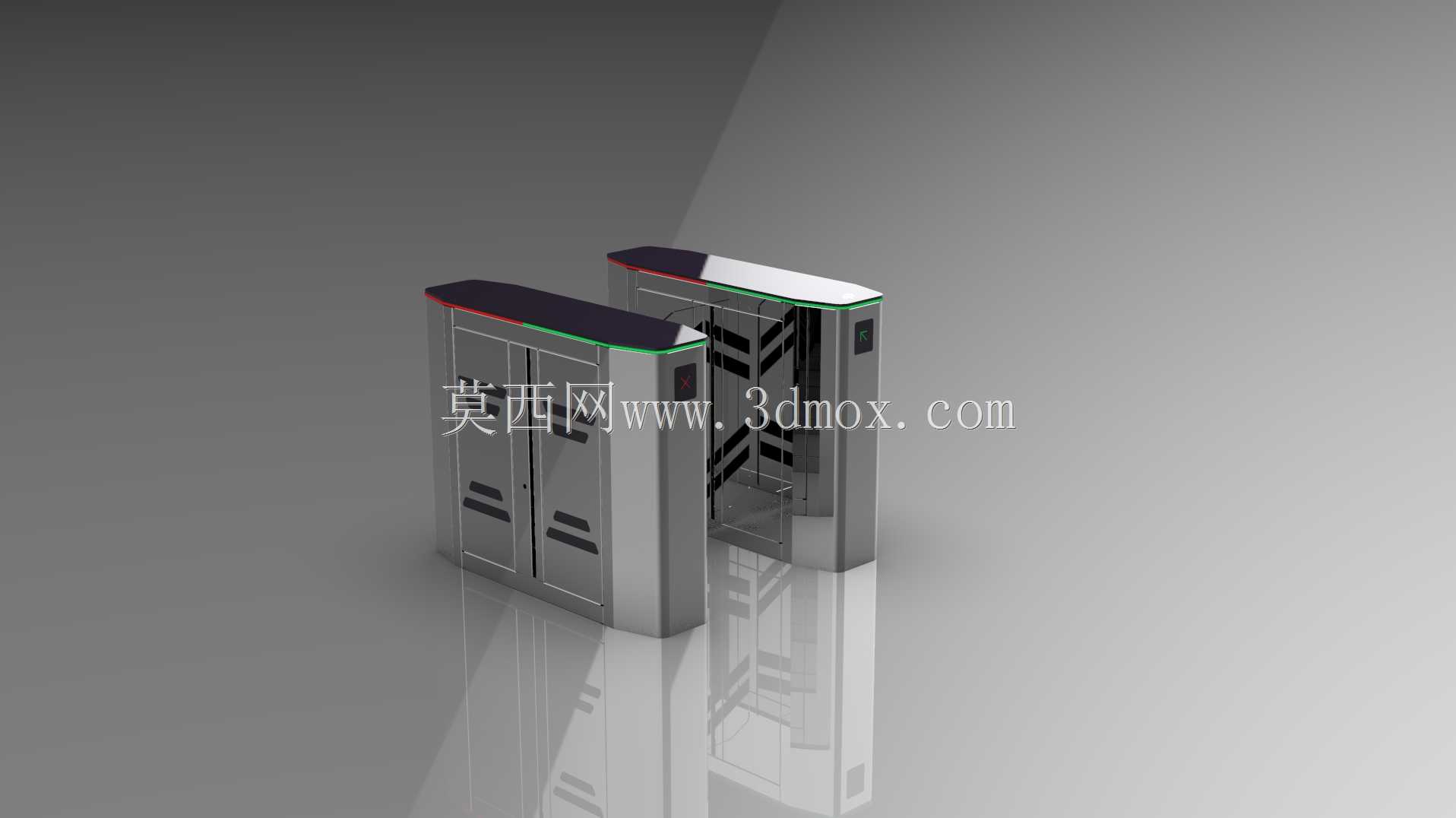

实际用途上，它核心是完成通行权限的物理管控，同时保持通道的视觉通透感，不会像全高转闸那样给人强烈的封闭压抑感。很多人以为摆闸的核心是外壳，其实内部的机芯排布才是设计重点，建模的时候要先把机芯安装位、控制板走线槽、红外对射传感器的安装孔位先定死，再往外包覆外壳。这款闸机的外壳做了圆弧收边的窄立柱设计，单台立柱的横向宽度控制在300mm以内，两台对装之后，设备整体占地的纵向深度控制在1200mm左右，安装的时候要预留至少100mm的地面找平余量，地面预埋的穿线管要落在两台闸机中间的居中位置，避免后期走线和底部固定膨胀螺栓干涉。

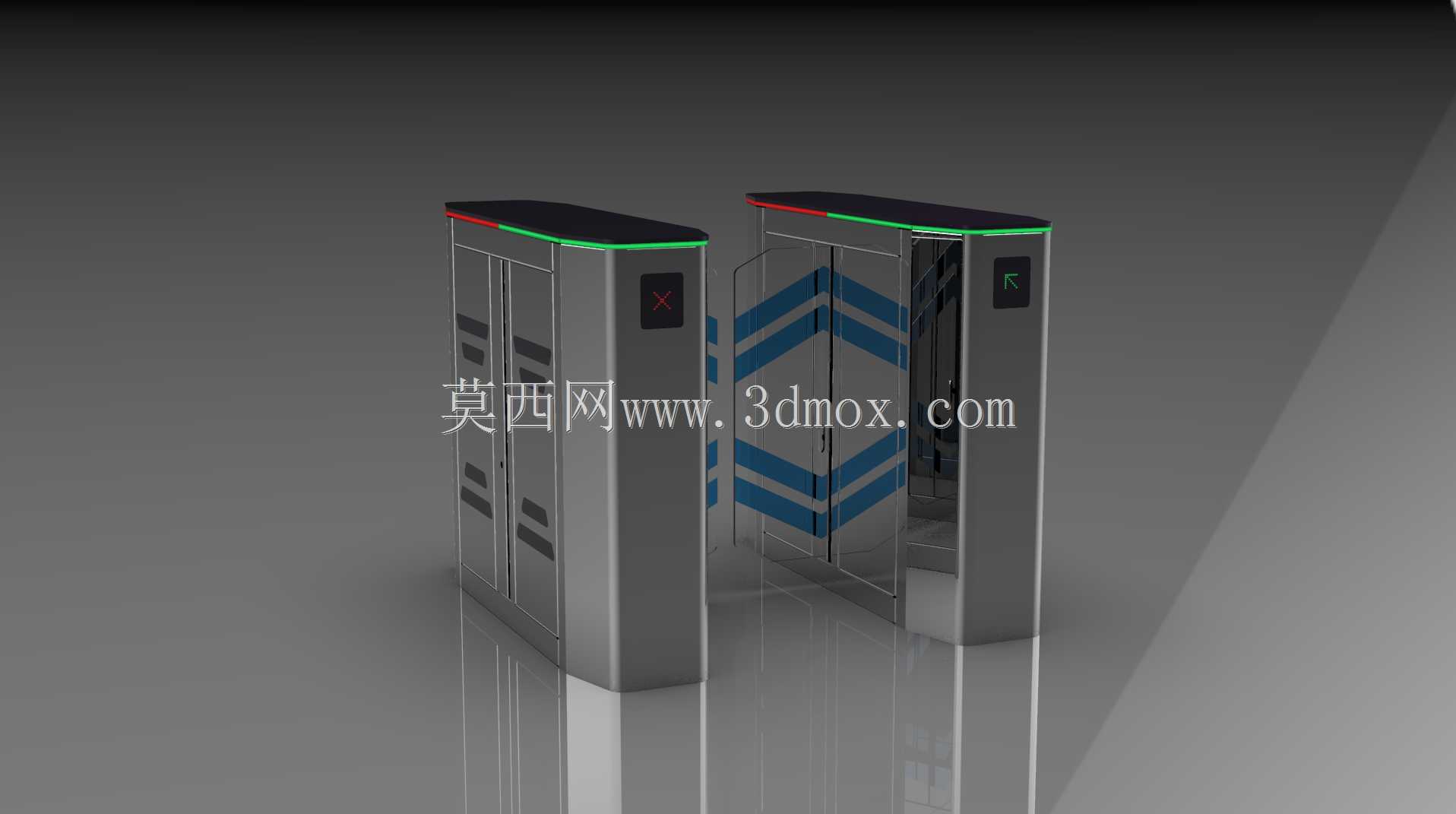

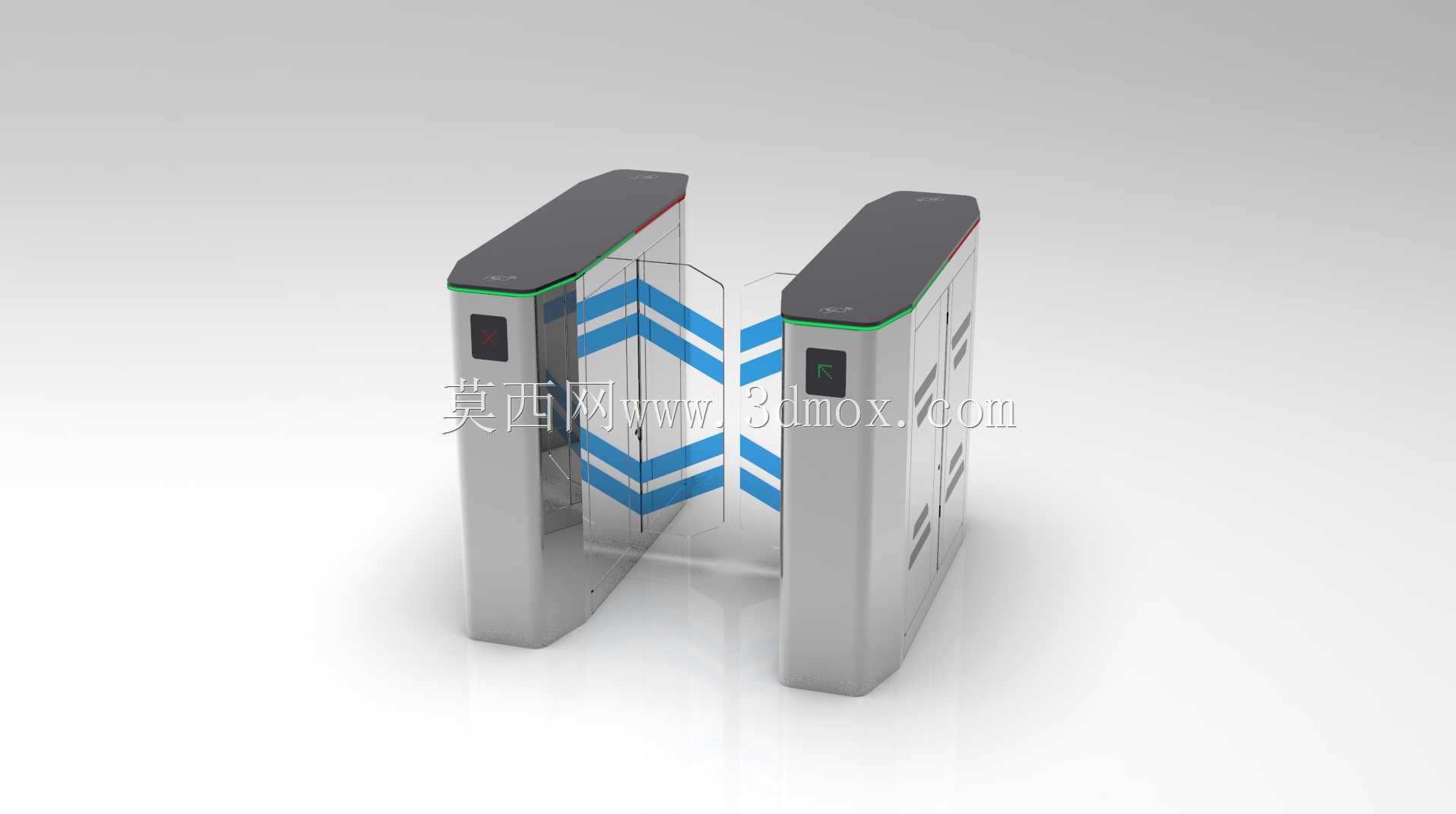

功能特性上，这款摆闸的摆臂采用了透明亚克力加蓝色警示条的设计，摆臂的摆动轴做在立柱内侧靠近通道的位置，摆臂开合的行程刚好覆盖通道净宽，不会在开合的时候碰到立柱外壳，红外对射的点位从进闸方向到出闸方向一共排布了六对，分别覆盖行人的脚部、腿部、躯干位置，能精准识别通行状态，避免夹人或者尾随闯闸，顶部的指示灯条做了内嵌式设计，不会突出外壳表面，既可以显示通行权限状态，也不会积灰影响外观。

设计思路上，最初做结构排布的时候，优先考虑了运维的便利性，侧盖做了可拆卸的快拆结构，不需要把整台闸机从地面拆下来，只要拧下侧边的固定螺丝就能打开侧盖检修内部机芯和线路，顶部的读头安装位做了通用开孔，兼容不同品牌的人脸读头、刷卡读头的安装尺寸，不需要针对不同项目重新开模改外壳。外壳的材质选型上，主体采用1.5mm厚的304不锈钢拉丝板材，边角做了R10的圆角处理，避免行人磕碰受伤，摆臂的亚克力板做了8mm厚度的防夹处理，碰到阻力会自动回弹，不会对通行人员造成硬性撞击。

安装边界这块要特别注意，现场安装的时候，闸机的基础地面平整度误差不能超过2mm，否则两台闸机对装之后摆臂会出现高低差，影响开合和外观，设备的进线电源要单独走220V带接地的回路，避免和其他大功率设备共线造成信号干扰，多台闸机联机的时候，联机线要走设备底部的专用走线槽，不能和电源线捆扎在一起，避免信号干扰造成的开闸延迟。另外在靠近墙体安装的时候，最侧边的闸机要距离墙面至少150mm的距离，预留侧盖打开的检修空间，不能直接贴墙安装，否则后期运维根本没法打开侧盖检修内部部件。

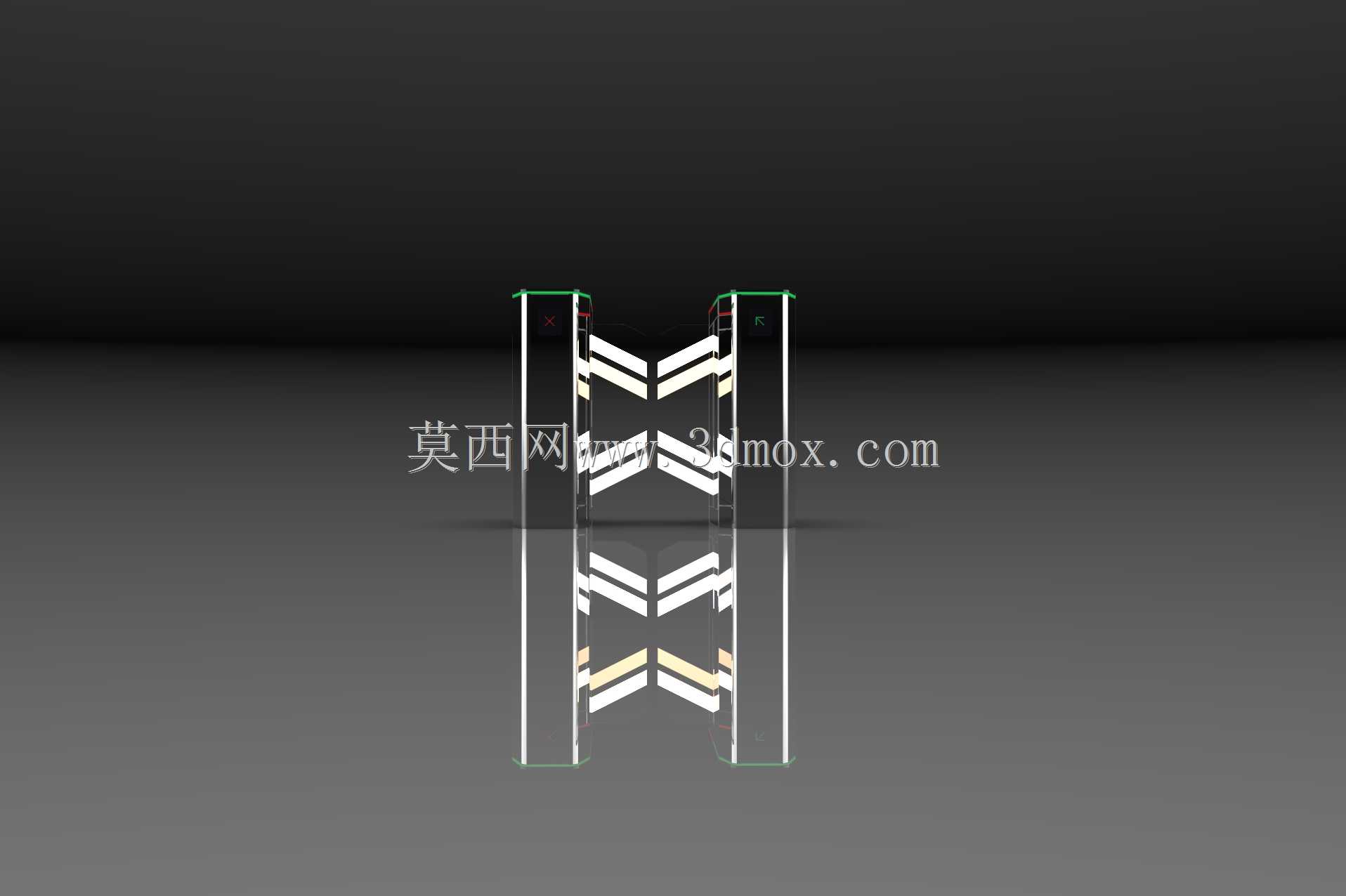

很多刚接触这类设备建模的工程师，容易把摆臂的旋转中心设得太靠外，导致摆臂打开的时候突出立柱外侧，占用通道外的空间，实际建模的时候要反复模拟摆臂0到90度的开合行程，确认整个运动过程中没有和外壳、相邻部件的干涉，同时要给摆臂的转动预留足够的密封间隙，避免长期使用后积灰或者磨损造成的转动卡顿。还有底部的固定脚座，要做成长条形的调节孔，方便现场安装的时候微调两台闸机的间距，保证摆臂和对侧立柱的间隙均匀，不会出现擦碰的情况。
