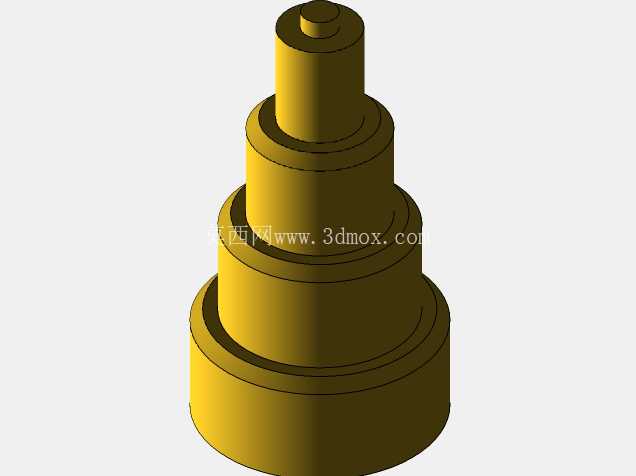

斯特林发动机60型全套结构零件设计

这套斯特林发动机的零件设计，覆盖了整机从动力输出到热置换的全部核心构件，所有零件的配合公差均按照小功率桌面级动力装置的装配要求设定，可直接用于原理验证样机的加工与组装。从实际应用场景来看，这类小尺寸斯特林发动机常作为高校工程热物理课程的教学演示载体，也可用于小型低温差余热回收场景的动力输出验证，部分创客群体也会将其作为精密机械装配的实操项目，相比内燃机结构，它不需要复杂的配气机构与燃油供给系统，依靠封闭腔体内的工质受热膨胀、遇冷收缩的循环即可输出动力，运行过程无爆震、噪声极低，适合对静谧性有要求的小型动力演示场景。

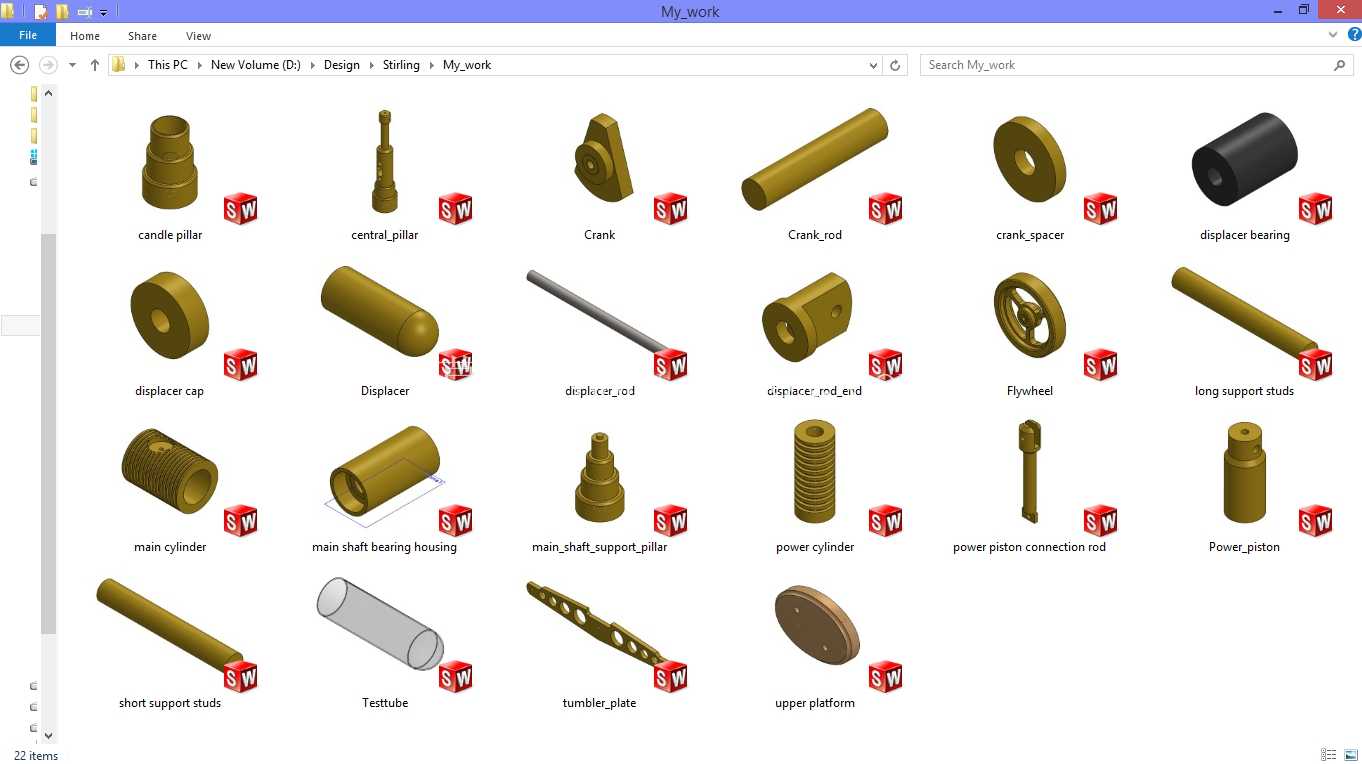

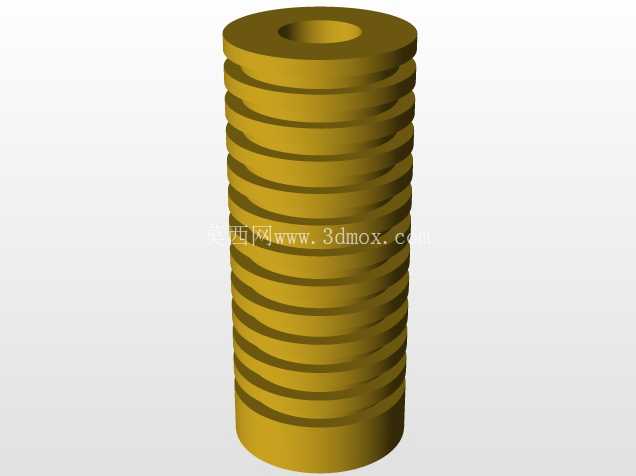

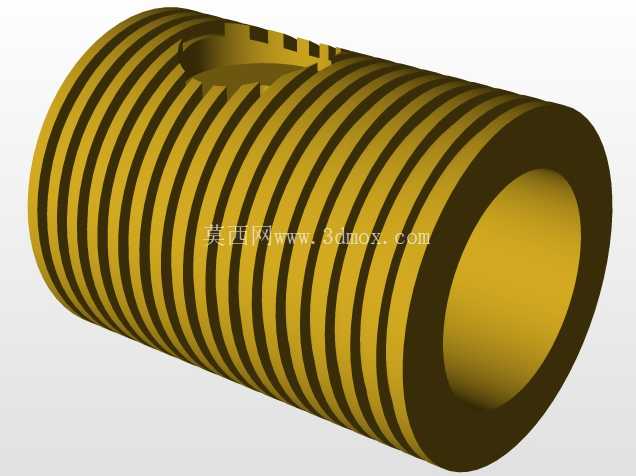

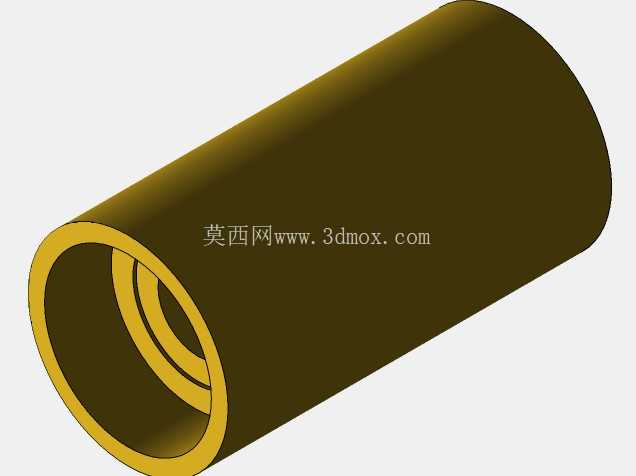

从零件功能划分来看，整套结构包含动力气缸、置换气缸、活塞组件、曲柄连杆机构、支撑构件、传动转轴、飞轮、轴承座几大模块。其中动力气缸与置换气缸的同轴度公差设定为0.02mm，保证活塞往复运动时无卡滞，气缸内壁的粗糙度要求达到Ra0.8，减少活塞环与缸壁的摩擦损耗；曲轴部分采用偏心轴结构，偏心距根据活塞行程匹配设定，保证动力活塞与置换活塞的运动相位差保持在90度，这是斯特林循环能够稳定持续运行的核心相位参数，设计时特意将曲轴的支撑跨距缩短，减少长轴带来的挠度变形，两端配套的含油轴承直接压装在支撑立柱的安装孔内，安装孔的同轴度同样控制在0.02mm以内，避免曲轴转动时出现别劲现象。

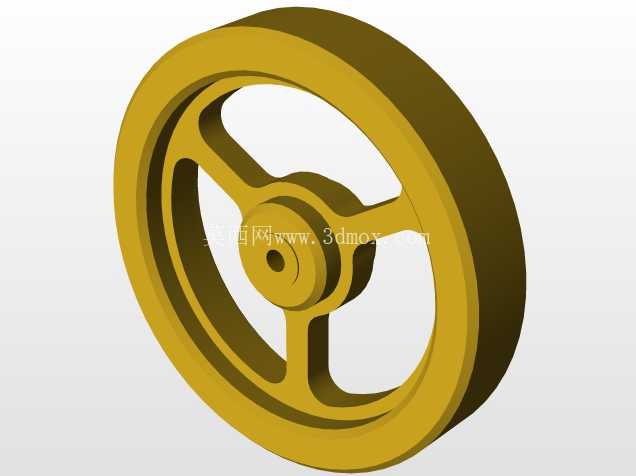

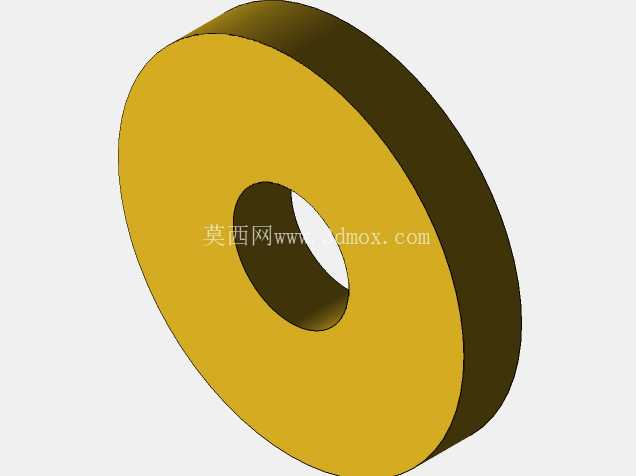

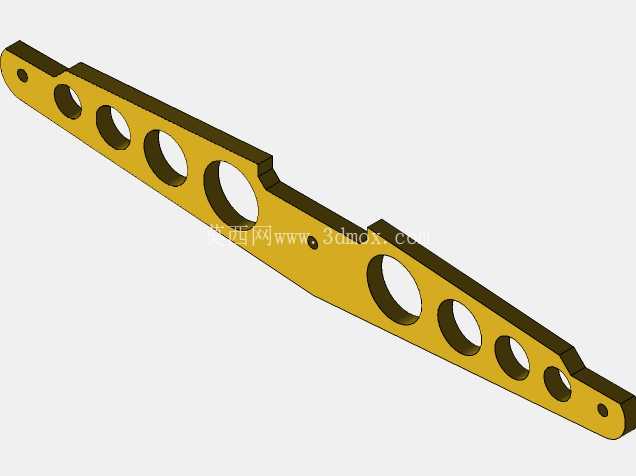

飞轮部分采用圆盘式结构，厚度与外径经过转动惯量匹配计算，能够储存足够的动能带动活塞越过上下止点，保证整机运转的连续性，飞轮与曲轴的连接采用平键定位，键槽的对称度公差为0.015mm，避免高速转动时出现动不平衡问题。置换器连杆与动力连杆的长度经过运动学仿真校核，保证活塞运行到上止点时余隙容积控制在总容积的5%以内，减少无效容积带来的效率损失。支撑结构分为上下两层平台，下层平台作为整机的安装基准，所有立柱的安装孔位置度公差为0.03mm，保证各气缸、转轴的相对位置精度，上层平台用于固定热端气缸的受热端，预留了足够的安装空间可外接加热装置，冷端位置预留了散热片的安装接口，可根据实际热源温度匹配对应的散热结构。

设计过程中优先考虑了零件的加工工艺性，所有轴类零件均采用统一的直径系列，减少加工时的换刀次数，板类零件的安装孔均采用标准孔径，可直接使用标准钻头加工，不需要定制刀具；所有回转类零件的拔模斜度按照1度设定，若采用3D打印加工可直接脱模，若采用金属切削加工也不会增加额外的加工工序。零件之间的连接尽量减少紧固件数量，大部分支撑立柱与平台的连接采用轴孔过盈配合，仅在需要拆卸维护的轴承端盖位置设置了小规格螺丝孔，降低装配复杂度。从安装边界来看，整机组装完成后的整体轮廓尺寸控制在200mm×120mm×150mm以内，可直接放置在标准实验台架上，底部平台预留了四个M4的安装孔，可通过螺栓固定在台架上避免运转时出现位移。

在结构细节处理上，所有零件的棱边均做了0.5mm的倒角处理，避免装配时划伤操作人员，同时减少应力集中带来的零件断裂风险；动力活塞与置换活塞的密封槽尺寸按照标准O型圈规格设计，可直接选用市售标准密封件，不需要定制密封零件；转轴伸出端预留了联轴器安装位，可外接小型发电机、减速箱等负载，拓展其实际应用场景。整套结构的运动部件全部做了动平衡校核，当转速达到1000rpm时不会出现明显振动，适合长时间连续运转演示。
