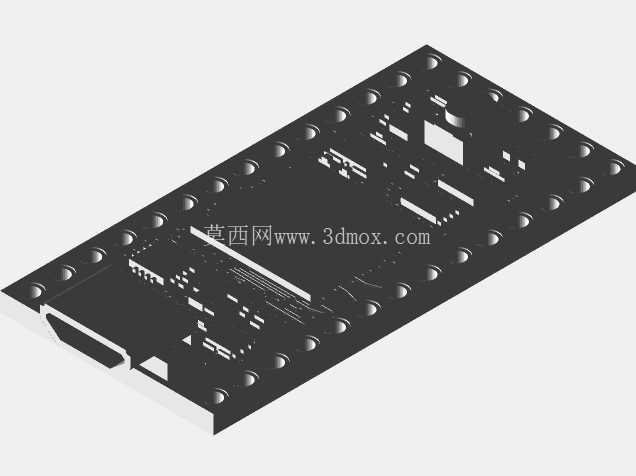

Teensy4.0微控制器开发板结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1140889
  • Teensy4.0微控制器开发板结构设计
  • Teensy4.0微控制器开发板结构设计

在嵌入式项目开发、小型智能设备搭建的场景里,核心控制板的结构适配性往往决定了整机的装配效率与运行稳定性,Teensy4.0作为高性能微控制器板卡,其结构设计围绕高密度电子元件布局、通用安装兼容性展开,能够适配多数小型嵌入式控制场景的装配需求。从实际使用场景来看,这类微控制器板卡常被用于自定义键盘主控、小型无人机飞控辅控、桌面级智能小装置控制、工业现场小型数据采集节点等场景,不同场景对板卡的安装固定、接口避让、元件高度都有不同要求,因此板卡的结构设计需要兼顾通用性与细节合理性。

这款板卡采用长条形矩形基板设计,基板边缘均匀布置了半金属化焊盘排针安装位,所有引脚焊盘沿板卡两长边排布,间距严格遵循通用2.54mm排针标准,既可以直接插装在标准面包板上做原型验证,也可以通过排针排母焊接后安装在定制载板上,适配不同开发阶段的使用需求。板卡的四角预留了标准安装孔位,孔位位置避开了板上所有高元件区域,安装时可以使用M2规格的铜柱或螺丝直接固定在设备壳体内的安装柱上,不需要额外做避让结构,能有效降低整机结构设计的适配工作量。

从元件布局的设计思路来看,板卡将核心主控芯片布置在基板中心区域,周边围绕布置电源管理芯片、时钟晶振、滤波电容等核心周边元件,USB接口布置在板卡短边的一端,接口边缘与基板边缘齐平,装配时设备外壳只需要在对应位置开出标准Type-B(或对应接口规格)的开孔,就能保证接口顺利外露,不会出现接口凹陷或突出过多的问题。板上所有贴片元件的高度都控制在合理范围内,最高的元件高度不超过排针插装后的整体高度,不管是采用直插排针还是贴片排母的安装方式,都不会出现元件与上层载板或外壳内壁干涉的问题。

在安装边界的设计上,板卡的整体宽度适配标准面包板的中间槽间距,插装时两侧排针刚好对应面包板的两侧接线区,不会出现引脚错位无法插入的问题;板卡长度方向上,从USB接口端面到另一端排针末端的尺寸经过精准核算,在多数小型手持设备、桌面装置的壳体内都能顺利放下,不需要额外裁剪基板。板卡背面采用平整化设计,没有突出的元件或焊盘尖点,安装时可以直接贴装在绝缘泡棉或导热垫上,既可以起到绝缘防短路的作用,也能辅助核心芯片散热,不需要额外设计背面的避让空间。

从功能特性对应的结构设计来看,板卡上的复位按键、用户指示灯都布置在板卡边缘靠近USB接口的一侧,装配在壳体内时可以在按键对应位置开设轻触按键孔,指示灯位置可以开设导光柱安装位,不需要额外加长按键摆杆或导光结构,就能保证操作与状态观察的便利性。板上的电源输入回路相关元件都做了集中布局,对应的基板区域做了铺铜加厚处理,大电流回路的走线宽度满足峰值供电需求,结构上不会出现载流不足导致的过热问题,同时该区域远离板卡上的模拟信号采集引脚区域,减少电源干扰对信号采集精度的影响。

在实际做整机结构适配时,设计人员只需要获取板卡的精准三维模型,就能在壳体设计时提前预留好安装柱位置、接口开孔位置、按键与指示灯的对位结构,不需要反复打样调整板卡与壳体的配合间隙。这款板卡的三维模型完整还原了所有元件的外形尺寸、安装孔位坐标、接口突出尺寸、排针位置与高度,在做装配干涉检查时,可以直接导入整机装配体中,模拟实际安装状态,检查板卡与壳体内壁、电池、其他外接模块之间是否存在干涉,提前调整结构设计,减少打样迭代次数。对于做嵌入式设备开发的结构工程师来说,精准的板卡三维模型能够大幅缩短结构设计周期,避免因为板卡尺寸测量误差导致的壳体装配失败问题,尤其是在做小型化、紧凑型设备设计时,每一寸空间的利用都需要精准的尺寸数据支撑,这款模型的细节还原度能够满足结构干涉检查、安装位设计的全部需求。
