Adafruit Metro Mini微控制器开发板结构设计

项目分类:通用机械零部件 发布时间:2024-12-02 ID:820130
  • Adafruit Metro Mini微控制器开发板结构设计
  • Adafruit Metro Mini微控制器开发板结构设计
  • Adafruit Metro Mini微控制器开发板结构设计

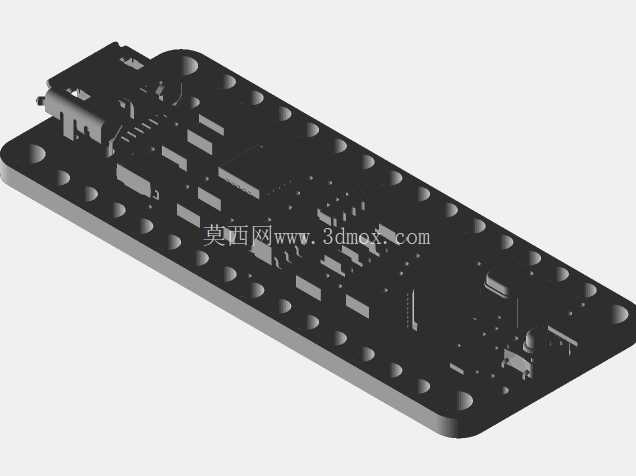

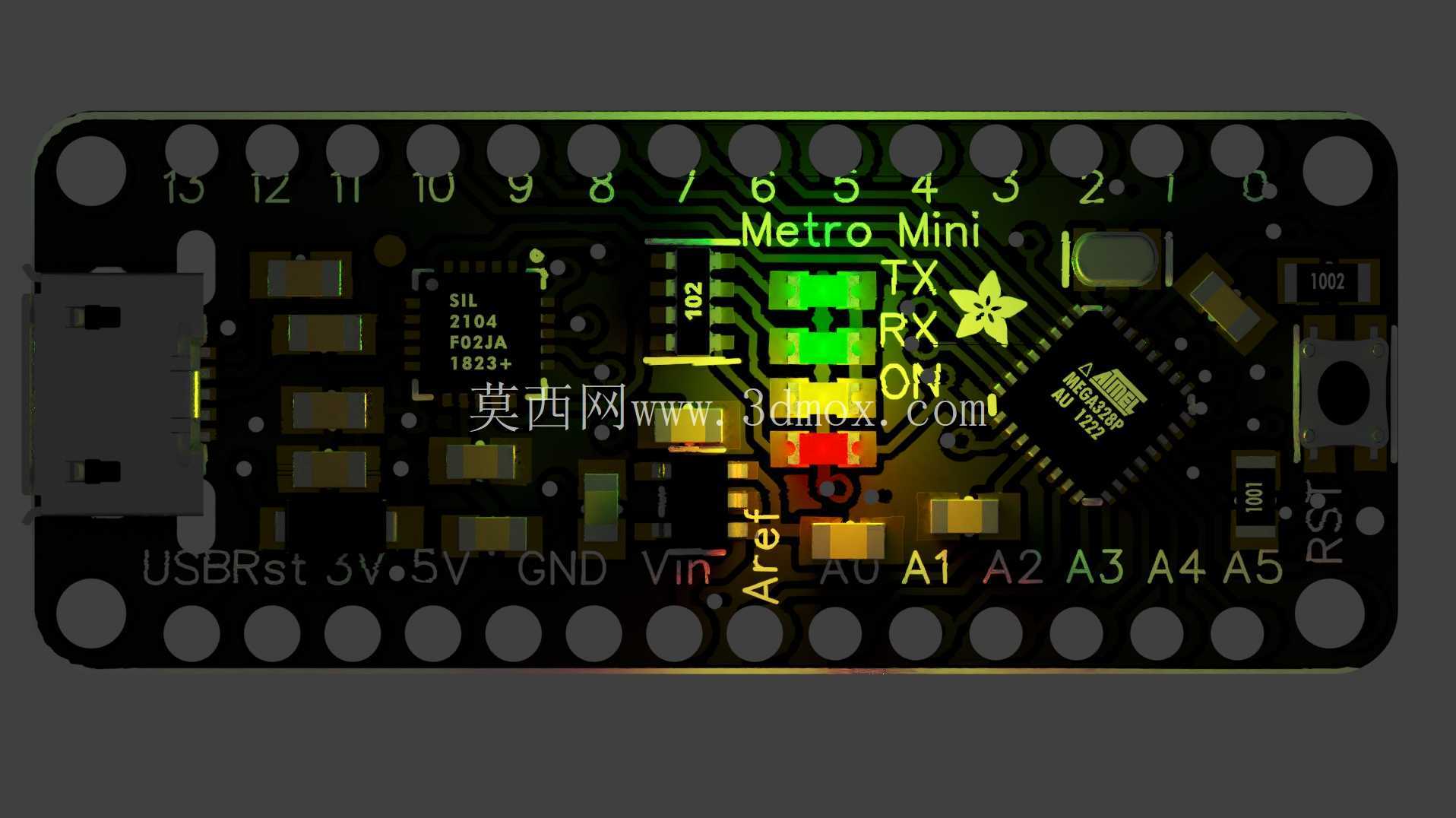

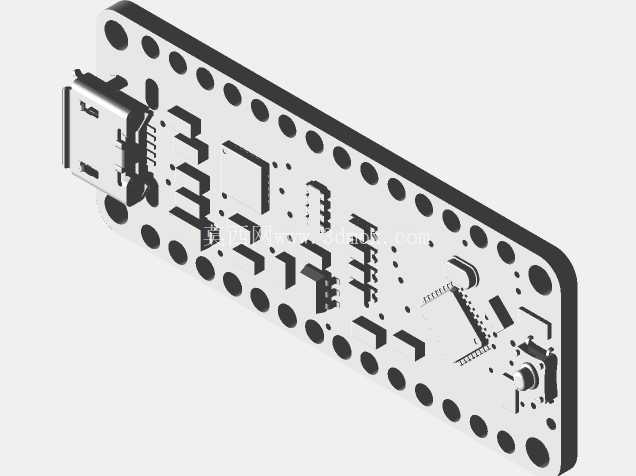

  板身两侧均匀排布的排针引脚,严格遵循通用嵌入式开发的引脚间距标准,每一个引脚的位置都对应核心芯片的IO口复用功能,既可以直接插装在标准面包板上完成快速电路搭建,也可以通过排针直接焊接在定制载板上,满足从快速原型验证到小批量功能样机制作的全流程使用需求。板载的USB接口位于板身一端,采用沉板式结构设计,接口端面与板身边缘齐平,既可以通过常规Micro USB线完成程序烧录与串口调试,也不会因为接口突出板身导致安装时出现干涉,在嵌入式设备内置安装时,可直接对应外壳的USB开口位置,无需额外调整接口固定结构。这款微控制器开发板的三维结构设计,完全围绕嵌入式开发场景的实际使用需求展开,在有限的板身空间内完成了核心控制电路、外设接口、电源管理模块的紧凑布局,适配创客项目、小型智能设备原型开发、教学实验平台搭建等多类应用场景。从实际工程使用角度出发,板身整体采用长条形窄边设计,宽度控制在极小范围内,可直接嵌入空间受限的小型智能终端内部,无需额外预留冗余安装空间,适配穿戴式设备原型、小型环境监测节点、桌面级迷你智能装置的内置控制需求。

  板身上的复位按键布局在USB接口旁侧,按键高度与板身表面元器件最高高度保持一致,既方便调试时快速按压复位,也不会因为按键过高导致外壳装配时出现误触问题。电源相关的引脚区域集中排布在板身一侧,标注清晰的3.3V、5V、GND引脚位置,方便外接传感器、执行器时快速取电,减少接线时的错接概率,板载的电源指示LED与串口收发指示灯,采用低高度贴片封装,灯光朝向垂直于板身平面,调试时无需倾斜板身即可直观观察电源状态与串口数据传输状态。核心控制芯片位于板身中心区域,周边预留了足够的覆铜散热空间,长时间运行大负载程序时也能保证芯片温度处于合理区间,不会因为积热导致运行不稳定。

  板身四角的安装孔位置经过精准测算,孔位间距适配通用的迷你开发板安装支架,既可以通过铜柱固定在设备外壳内部,也可以配合尼龙螺柱完成多层板堆叠安装,满足复杂项目的多模块集成需求。板身上的丝印标识全部采用凹陷式丝印设计,在三维模型中完整还原了每一个引脚的功能标注、接口标识,结构设计阶段就可以直接对照丝印完成外壳开孔、接口避让的设计工作,无需反复核对二维原理图。从安装边界来看,板身所有元器件的最高高度都控制在统一范围内,板身背面无突出元器件,可直接贴合安装在金属或塑料载板上,背面的覆铜区域可直接接触载板完成辅助散热,进一步提升长时间运行的稳定性。

  板载的晶振、电源管理芯片等周边元器件,全部围绕核心芯片就近布局,既缩短了高频信号的传输路径,减少信号干扰,也让板身的重量分布更加均匀,安装在移动类小型设备上时不会因为重心偏移导致设备晃动。在教学实验场景中,这款开发板的紧凑结构可以直接放入小型实验箱内,配合各类传感器模块完成快速接线实验,排针的标准间距适配市面上绝大多数通用电子模块的接口,无需额外制作转接线。在小型智能硬件的量产原型阶段,该结构可直接作为核心控制板的设计参考,板身的外形尺寸、安装孔位、接口位置都可以直接复用,减少结构设计阶段的重复工作量,板上的元器件布局经过实际使用验证,可有效规避EMI干扰问题,缩短产品的研发验证周期。
